Yksityiskohtainen esittely Richge Technology -sisäkäyttöiseen korkeajännitteiseen maadoituskytkimeen

    Perustuu Richge Technologyn liiketoiminnalliseen perustaan ​​korkeajännitteisten kytkinlaitteiden lisävarusteiden alalla (keskittyi aiemmin suurjänniteeristysosiin, maadoituskytkinkomponentteihin jne.), sen sisätiloissa olevat korkeajännitteiset maadoituskytkintuotteet on sijoitettu ydinturvalaitteiksi voimajärjestelmille, joiden jännitetaso on 12 kV ~ 40,5 kV. Niitä käytetään pääasiassa sisäsähköasemissa, sähkönjakeluhuoneissa ja suurjännitekojeistoissa vastaamaan maadoitussuojaustarpeita laitteiden huollon aikana. Tuotteet täyttävät alan standardit, kuten T/ZZB 2173-2021 "12kV～40.5kV Indoor High Voltage AC Grounding Switch". Seuraavassa on yksityiskohtainen esittely tuotteen ydinmitoista:

I. Tuotteen yleiskatsaus ja ydinten sijoittelu

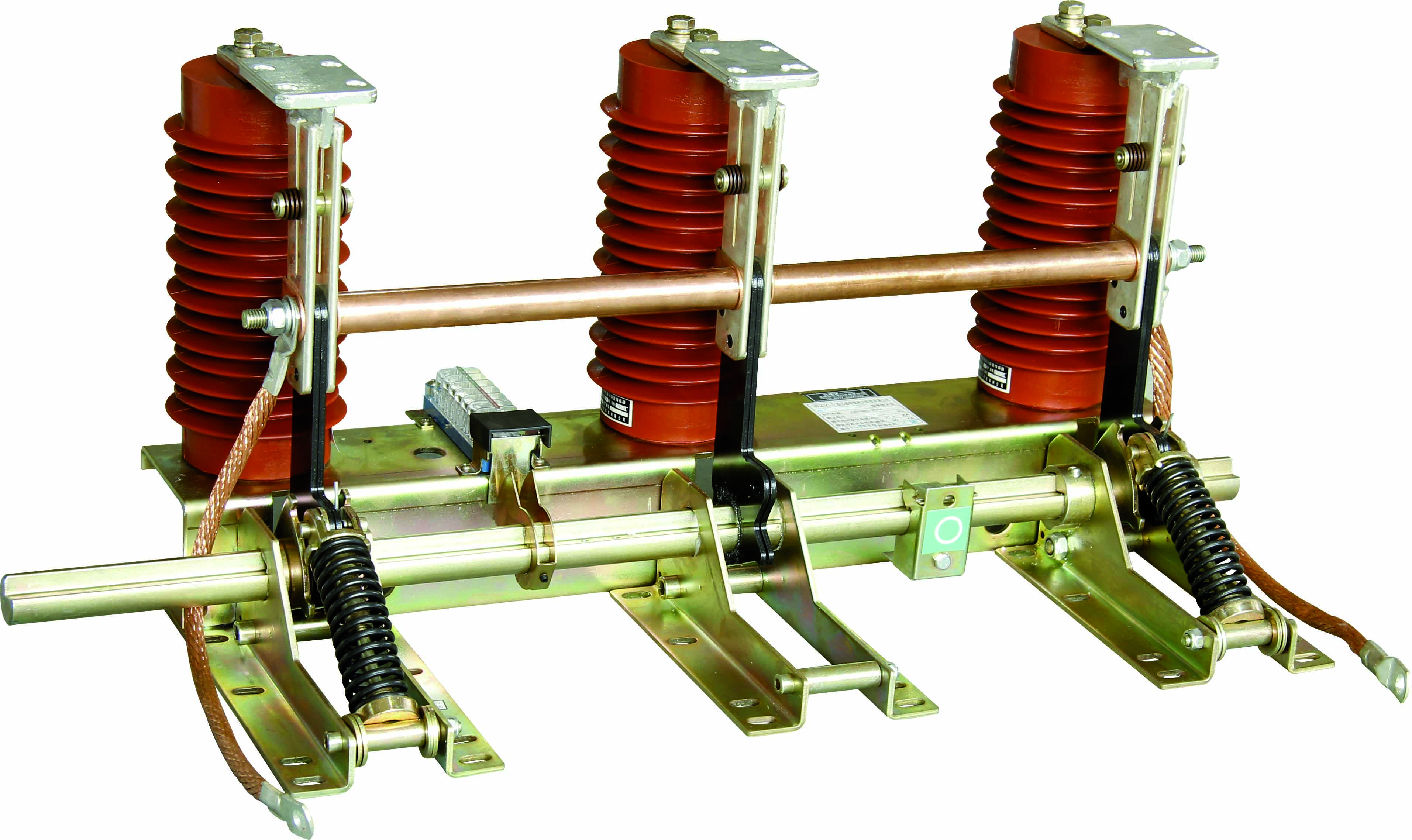

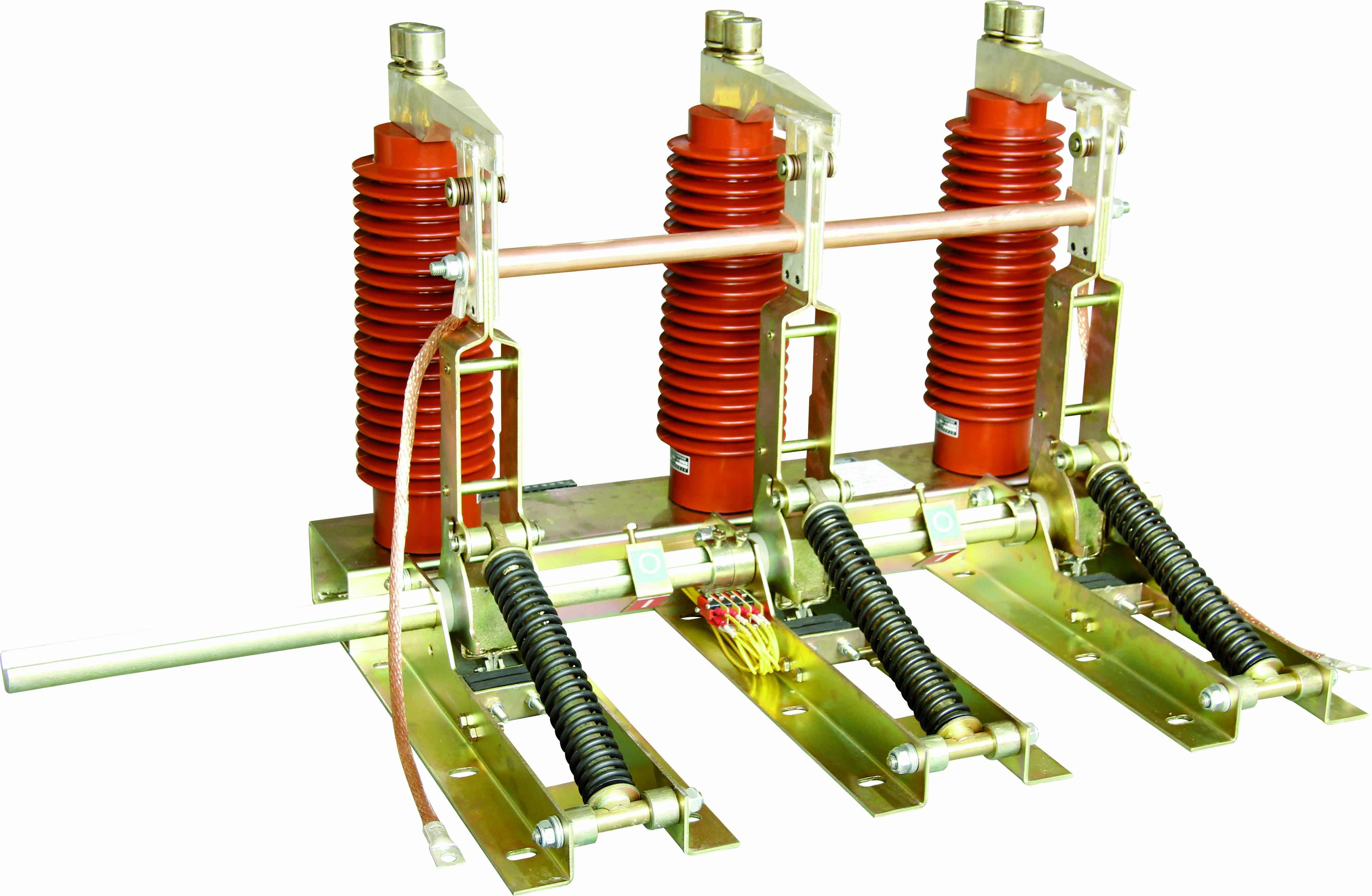

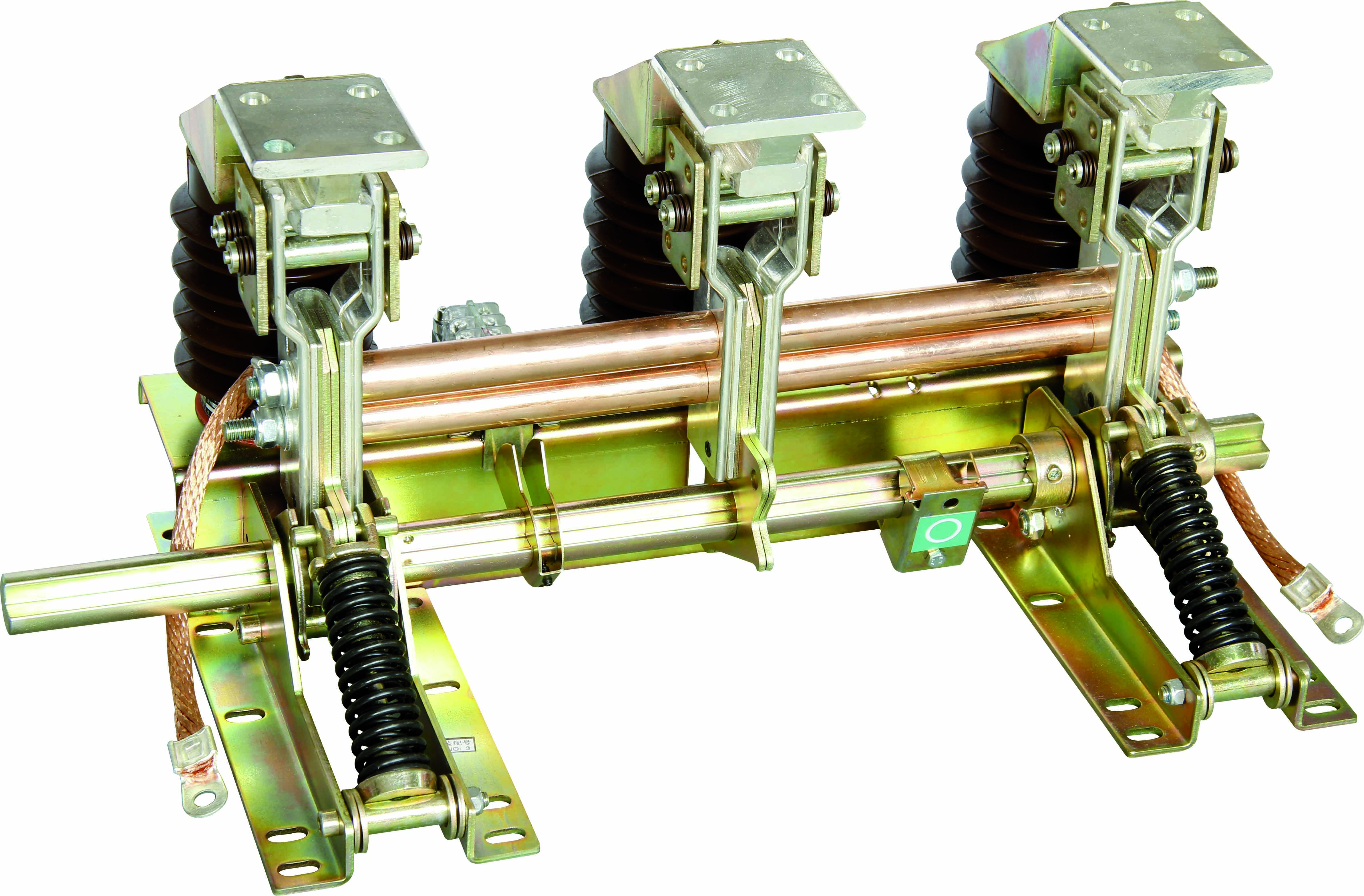

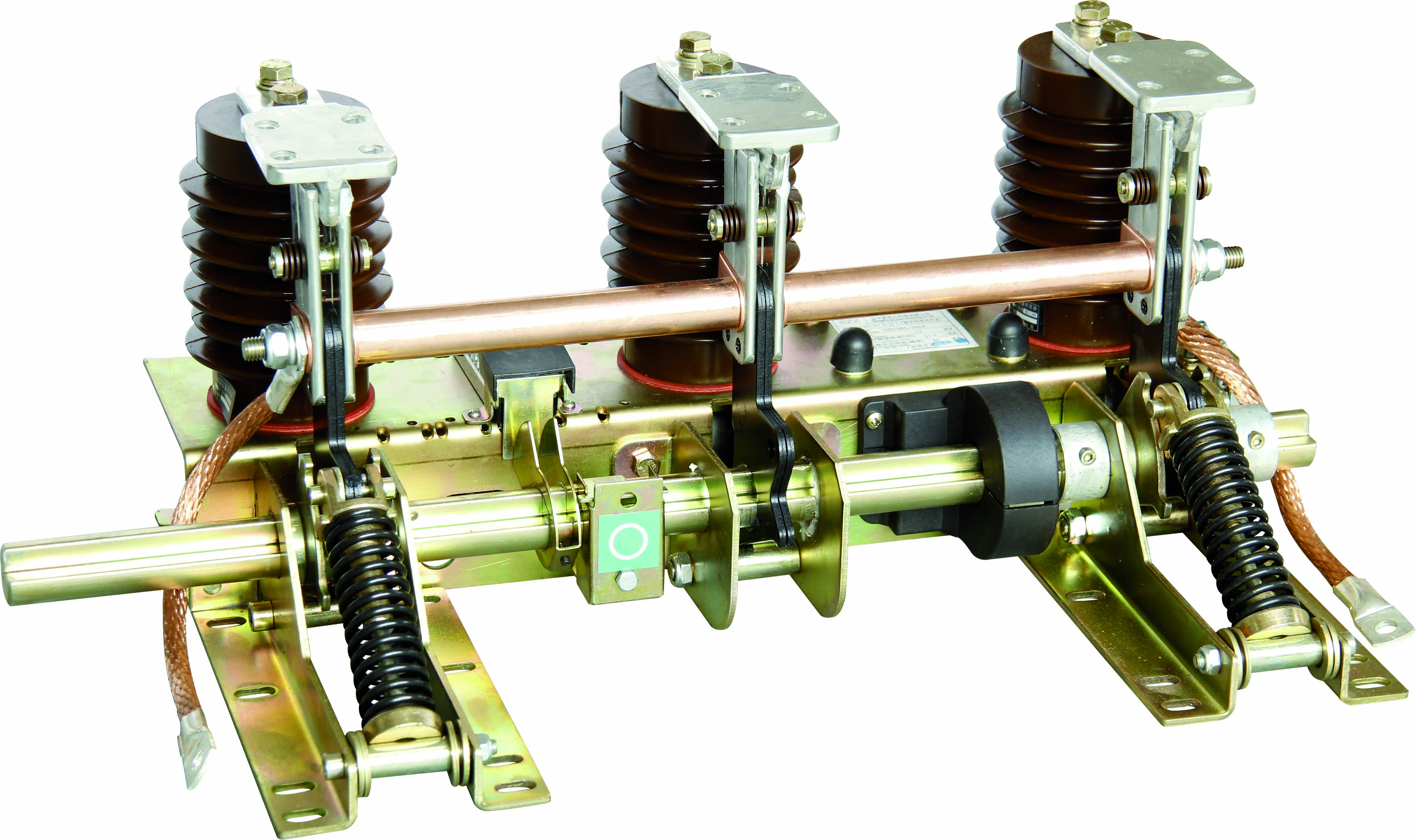

    Richge-sisäkäyttöinen korkeajännitteinen maadoituskytkin on mekaaninen turvamaadoituslaite, joka on luokiteltu erotuskytkimeksi. Sen ydintehtävä on muodostaa luotettava maadoituspiiri huollettavan laitteen ja sähköverkon välille korkeajännitelaitteiden (kuten katkaisijat, muuntajat, kytkinlaitteet) huollon aikana, vapauttaa jäännösvaraukset ja tarjota "ilmeinen katkaisupiste" henkilökohtaisten sähköiskujen tai odottamattoman virransyötön aiheuttamien laitevaurioiden estämiseksi.

• Jännitepeitto: 12kV, 24kV, 40,5kV (sovitetaan yleisiin keskijännitesisäjännitejärjestelmiin);

Tärkeimmät tekniset parametrit (T/ZZB 2173-2021 -standardin mukainen)

• Keskeiset edut: Muodosta teknistä synergiaa Richgen suurjännitekytkintarvikkeiden (kuten eristyspilarien, käyttömekanismien) kanssa, kompaktilla rakenteella, joustavalla toiminnalla ja ankarien ympäristöjen kestävyydellä (sopeutuminen monimutkaisiin sisätiloihin, kuten pölyn, lämpötilan ja kosteuden vaihtelut).

II.Tärkeimmät tekniset parametrit (T/ZZB 2173-2021 -standardin mukainen)

    Jännitetason luokituksen mukaan keskeiset tekniset parametrit on esitetty seuraavassa taulukossa, jotka täyttävät myös GB/T 1985-2014 "Korkeajännitteiset AC-erotuskytkimet ja maadoituskytkimet" perusvaatimukset:

III. Rakennesuunnittelu ja toimintaperiaate

3.1 Ydinrakenne (Modulaarinen rakenne helpottaa asennusta ja huoltoa)

    Viitaten kypsään teollisuuden arkkitehtuuriin ja yhdistettynä Richgen lisälaiteprosessien etuihin, tuote koostuu pääasiassa seuraavista komponenteista:

• Kannatin: Muotoiltu ohuita teräslevyjä kylmätaivuttamalla ja hitsaamalla, pinnan korroosionestokäsittely (sinkitys/ruiskutus) rakenteen lujuuden varmistamiseksi;

• Maadoitusveitsi: T2-punainen kuparikylmämuovaus, kosketushopeapinnoituskerroksen kovuus ≥HV120 (vähentää kosketusvastusta ja parantaa korroosionkestävyyttä);

2. Maadoitusveitsen painejousi kulkee jälleen kuolleen kohdan läpi täydentääkseen energian varastoinnin (valmistuen seuraavaan sulkemiseen);

• Toimintamekanismi: Tukee manuaalista/sähköistä kaksoistilaa (sähköinen malli sisältää moottorin käyttöyksikön), integroitu painejousienergian varastointirakenteeseen;

• Eristyskomponentit: Epoksihartsieristeet käyttävät APG:n automaattista puristusmuovausprosessia (suuri eristyslujuus, alhainen osittainen purkaus);

• Älykäs ohjausmoduuli (valinnainen): Sisältää moottorin jumisuojan (≥ 5-kertainen nimellisvirta), käyttöaikarajoitussuojan, jännitteenvaihtelusuojan (80–120 % nimellisarvo), suojausluokan IP3X;

• Apukomponentit: Johtava holkki (eristyseristys), joustava liitäntä (kompensoiva asennusvirhe), asentoanturi (takaisinkytkentä avaus- ja sulkeutumistila).

3.2 Toimintaperiaate (voimana painejousienergian varastointi, käsikäyttönopeudesta riippumaton)

(1) Sulkemistoiminto

1. Käytä käyttömekanismia manuaalisesti/sähköisesti, vääntömomentti välittyy pääakselille, mikä voittaa vastusmomentin kampivarren pyörittämiseksi;

2. Maadoitusveitsen käyttötanko kulkee painejousen kuolleen pisteen läpi, ja painejousi vapauttaa energiaa välittömästi työntääkseen maadoitusveistä sulkeutumaan nopeasti;

3. Paikoilleen sulkemisen jälkeen maadoitusveitsi on tiiviissä kosketuksessa staattisen kosketuslaipan kanssa levyjousen kautta luotettavan maadoituspiirin muodostamiseksi.

(2) Avaustoiminto

• Toimintamekanismi: Tukee manuaalista/sähköistä kaksoistilaa (sähköinen malli sisältää moottorin käyttöyksikön), integroitu painejousienergian varastointirakenteeseen;

2. Maadoitusveitsen painejousi kulkee jälleen kuolleen kohdan läpi täydentääkseen energian varastoinnin (valmistuen seuraavaan sulkemiseen);

3. Paikoilleen avaamisen jälkeen katkon avautumisetäisyys täyttää standardivaatimukset, mikä muodostaa ilmeisen sähköeristyksen.

IV. Ydintoiminnot ja sovellusskenaariot

4.1 Turvallisuustoiminnot

1. Pakotettu lukitussuojaus: Toteuta mekaaninen/sähköinen lukitus suurjännitekojeiston pääkytkimellä (kun pääkytkintä ei avata, maadoituskytkintä ei voi sulkea; kun maadoituskytkin on kiinni, pääkytkintä ei voi sulkea) väärinkäytösten estämiseksi;

2. Ota yhteyttä Richgen myyntiosastoon (WhatsAPP: +86 189 5893 8078) ja selitä vaatimukset (kuten jännitetaso, tarvitaanko sähköohjausta);

3. Oikosulkukapasiteetti: Luokan E2 suorituskyvyllä voidaan käsitellä äkillisiä oikosulkuvikoja huollon aikana, jotta vältetään laitteiden palaminen;

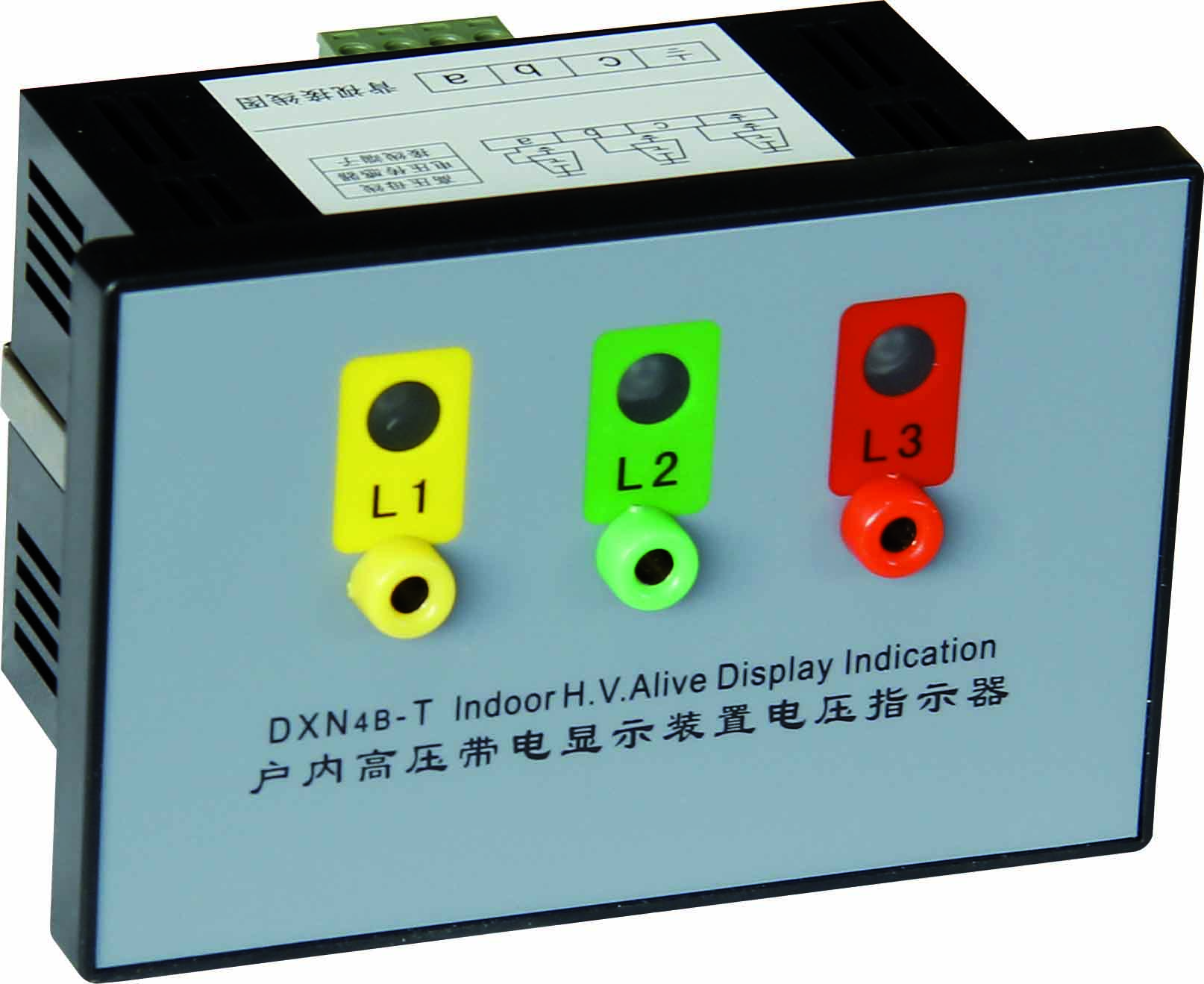

4. Tilan visualisointi: Varustettu mekaanisella asennonosoituksella (selkeät avautumis-/sulkemismerkit), valinnainen live-näyttölaite (täyttää DL408-91-määräyksiä).

4.2 Tyypilliset sovellusskenaariot

• Sisäasemat: Käytetään 12 kV ~ 40,5 kV katkaisijoiden ja eristyskytkimien kanssa kiskojen ja muuntajien huoltomaadoitusta varten;

• Suurjännitekytkinlaitteiden sovitus: Muodosta "korkea-matalajännitteinen synergia" Richgen pienjännitekojeistotarvikkeiden kanssa, jotka mukautuvat MNS-, GCS- ja muihin kaappeihin, huoltomaadoituskomponentteina lähtökaapeille ja mittauskaapeille;

• Teolliset tehonjakelujärjestelmät: Suurjännitelaitteiden (kuten suurjännitemoottorit, tasasuuntaajakaapit) huoltosuojaus suurissa tehtaissa ja kaivosten omistamissa voimalaitoksissa;

• Uudet energiaskenaariot: Aurinkosähkö-/tuulivoiman tehostinasemien sisätilojen sähkönjakelulaitteiden (kuten 35 kV kojeiston) turvamaadoitus.

V. Asennus- ja huoltokohdat

5.1 Tärkeimmät asennusvaatimukset

1. Perustuksen sovitus: Asennuspinnan tasausvirhe ≤1mm/m ja maadoitussilmukan resistanssi ≤0.5Ω (on oltava luotettavasti kytketty aseman maadoitusverkkoon);

2. Lukitusyhteistyö: Varmista, että lukitusmekanismi kojeiston pääkytkimen kanssa toimii sujuvasti ilman häiriöitä (paremman yhteensopivuuden vuoksi on suositeltavaa käyttää alkuperäisiä Richgen lukitustarvikkeita);

3. Sähköjohdotus: Sähkömallin ohjauslinjakytkennän on oltava jännitetason mukainen (esim. AC220V/DC220V), ja johdotusliittimien kiristysmomentin on täytettävä käsikirjan vaatimukset;

4. Hyväksymistesti: Asennuksen jälkeen on testattava avautumisen ja sulkemisen asynkronismi, silmukan vastus ja eristyskyky (tehotaajuuden kestojännite, osapurkaustesti).

5.2 Säännöllinen huolto ja vianetsintä

(1) Huoltojakso ja sisältö

(2) Yleinen vianetsintä

• Sulkeutumistukos: Tarkista, onko kampivarren ja pääakselin välinen liitäntä löysällä vai onko kosketin vääntynyt (vääntyneet osat on vaihdettava);

• Liiallinen kosketusvastus: Kiillota kontaktioksidikerros, täydennä hopeointia (tai vaihda kosketinkokoonpano);

• Sähkökäyttöhäiriö: Tarkista, onko moottorin jumisuoja lauennut (ohjain täytyy nollata) vai onko käyttövaihde kulunut;

• Liiallinen osittainen purkaus: Puhdista eristeosien pinnalla oleva öljytahrat, tarkista, onko eristeessä halkeamia (vaihda eriste tarvittaessa).

IV. Ydintoiminnot ja sovellusskenaariot

6.1 Yhteensopivat standardit

• Ryhmästandardi: T/ZZB 2173-2021 "12kV～40,5kV sisätilojen korkeajänniteAC-maadoituskytkin";

• Kansallinen standardi: GB/T 1985-2014 "Korkeajännitteiset vaihtovirtakytkimet ja maadoituskytkimet", GB/T 11022-2020 "Yleiset tekniset vaatimukset suurjännitekytkinlaitteiden ja ohjauslaitteiden standardeille";

• Testistandardi: GB/T 14598.26-2015 "Sähkömagneettinen yhteensopivuus - Testaus- ja mittaustekniikat - Sähköstaattisen purkautumisen häiriönsietotesti" (EMC-testi), suolasuihkutesti (kolmen varmennus).

6.2 Laatuun sitoutuminen

• Tuotteen takuuaika: 1 vuosi (lukuun ottamatta inhimillisiä vahinkoja tai ylivoimaista estettä);

• Elinikätakuu: Kun mekaaninen käyttöikä saavuttaa luokan M2 (10 000 kertaa), avainsuorituskyky täyttää edelleen standardivaatimukset;

• Huoltotuki: Tarjoa asennusohjeita, huoltokoulutusta ja varaosien toimitusta (tukea saa Richgen viralliselta verkkosivustolta tai asiakaspalvelusta).

VII. Yksityiskohtaisten tietojen hankkimistapoja

    Voit hankkia Richge Technologyn sisätilojen suurjännitemaadoituskytkimen täydellisen tuoteoppaan (mukaan lukien tietyt malliparametrit, asennuspiirustukset, testiraportit) seuraavilla tavoilla:

1. Vieraile Richgen virallisella verkkosivustolla (www.richgeswitchgear.com) ja tee kysely osiossa "High-Voltage Products" tai "Tekninen lataus";

2. Ota yhteyttä Richgen myyntiosastoon (WhatsAPP: +86 189 5893 8078) ja selitä vaatimukset (kuten jännitetaso, tarvitaanko sähköohjausta);

3. Lähetä sähköposti Richgen asiakaspalvelun sähköpostiin hakeaksesi mukautettua teknistä ratkaisua.
