Yksityiskohtainen esittely Richge Technology SF6 Circuit Breakerista

    Richge Technology keskittyy pääasiassa pienjännitekojeistotarvikkeiden, suurjännitekojeistokomponenttien ja sisä-/ulkokatkaisijasarjojen valmistukseen. Seuraavassa on ammattimainen johdatus SF6-katkaisimiin viitteeksi.

I. Peruskatsaus SF6 Circuit Breakerista

    SF6-katkaisin on suurjännitekatkaisin, joka käyttää rikkiheksafluoridikaasua (SF6) eristeenä ja valokaaren sammutusaineena ja jota käytetään laajalti voimajärjestelmien siirto- ja jakelualoilla.

Ydinominaisuudet:

• Erinomainen eristyskyky: SF6-kaasun eristyslujuus on 2,5-3 kertaa ilman eristyslujuus, mikä voi vähentää merkittävästi laitteen tilavuutta.

• Erinomainen valokaaren sammutuskyky: Korkea kaaripylvään johtavuus, lyhyt kaariaika (2-2,5 jaksoa) ja suuri katkaisukyky (jopa 80 kA).

• Ei palovaaraa: SF6-kaasu on syttymätöntä ja erittäin turvallista.

• Pitkä käyttöikä: Sähkön käyttöikä voi olla yli 25 vuotta pitkällä huoltojaksolla ja pienemmällä huoltotiheydellä.

II. Toimintaperiaate ja rakenne

2.1 Toimintaperiaate

Valokaarisammutusmekanismi:

1. Avaamisen aikana liikkuvat ja staattiset koskettimet eroavat muodostaen kaaren, joka saa SF6-kaasun hajoamaan S-, F-atomeiksi ja positiivisiksi/negatiivisiksi ioneiksi korkeassa lämpötilassa.

2. SF6-kaasumolekyylit vangitsevat vapaita elektroneja muodostaen negatiivisia ioneja, mikä vähentää kaaripylvään johtavuutta ja kiihdyttää valokaaren sammumista.

3. Kun kaari on sammunut, kaasu palauttaa alkuperäisen eristyksensä.

Kaasun kierto:Painekaasutyypin tai omaenergiatyyppisen periaatteen mukaisesti kaasuvirtaus syntyy männän tai kaarienergian kautta valokaaren nopeaan sammuttamiseen ja eristyksen palauttamiseksi.

2.2 Päärakenne

III. Richge Technologyn valmistamien SF6-katkaisijoiden tyypit ja tekniset parametrit

3.1 Päätyypit

1. Luokiteltu rakenteen mukaan:

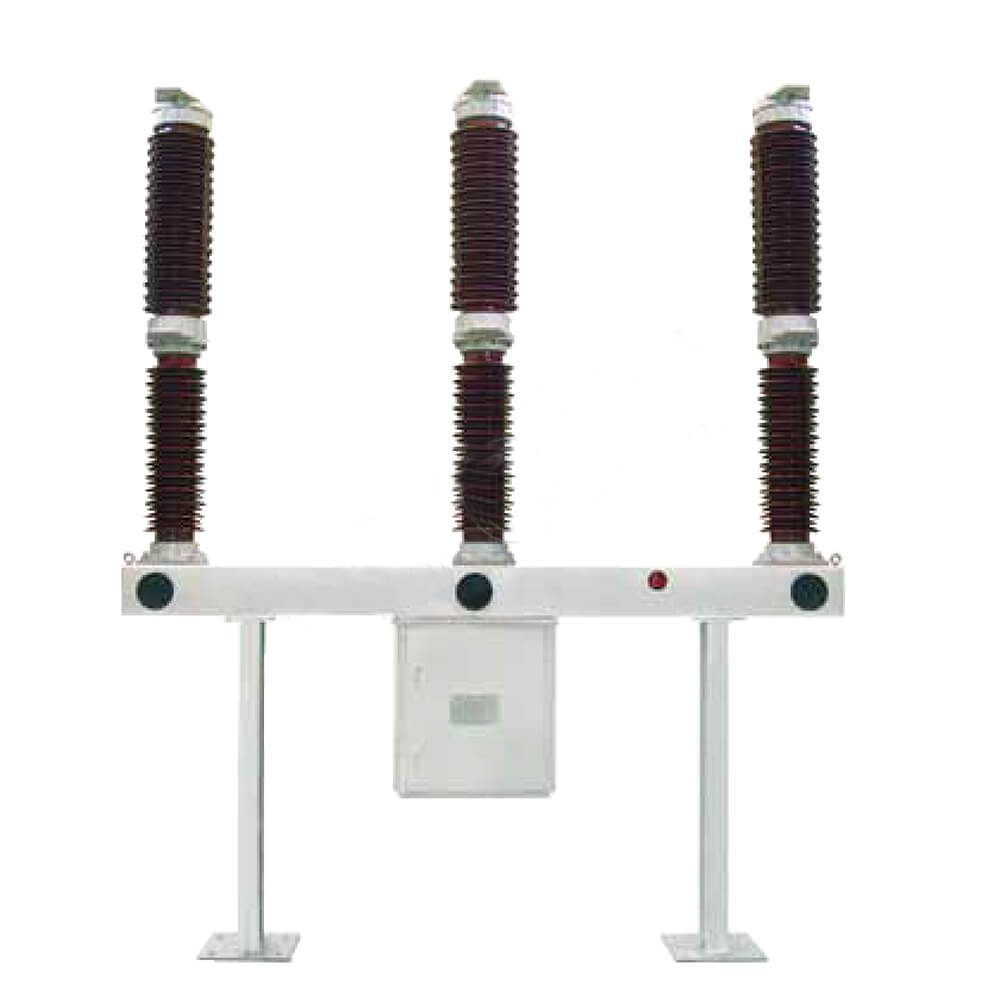

• Posliinikolonnityyppi: Kolmivaiheinen riippumaton, suuri tilavuus, sopii ulkotiloihin (kuten FA4-550-tyyppi)

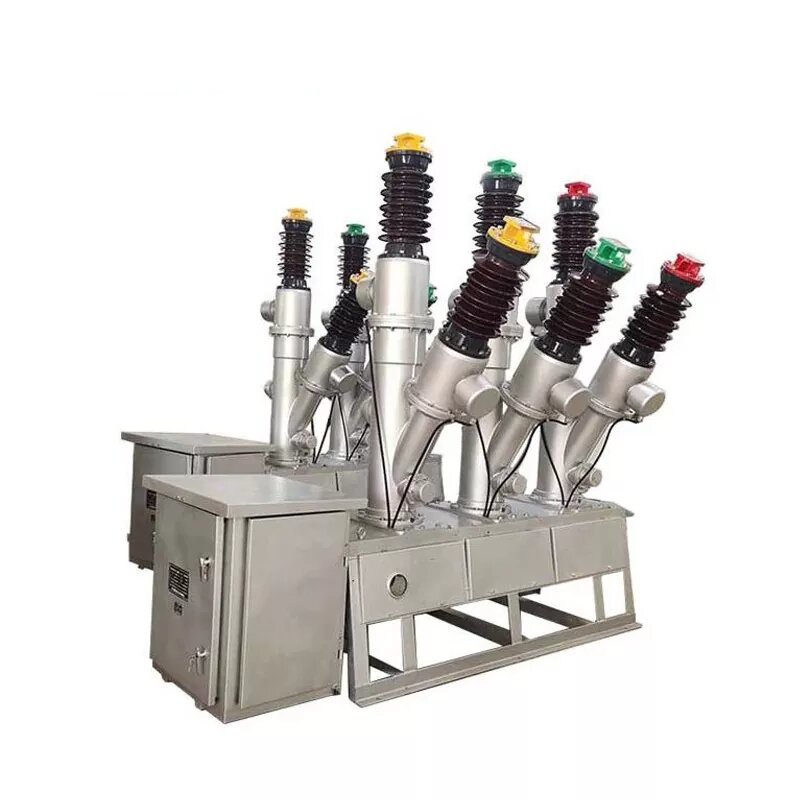

• Säiliötyyppi (lattiasäiliötyyppi): Kolmivaiheinen yhteinen säiliö, kompakti rakenne, hyvä seisminen suorituskyky, helppo huoltaa

• Katkaisija GIS-yhdistetyissä sähkölaitteissa: Integroitu erottimella, maadoituskytkimellä jne. suljetussa kuoressa

2. Luokiteltu kaarisammutusmenetelmän mukaan:

• Yksipaineinen tyyppi: vain yksi paine valokaaren sammutuskammion sisällä, yksinkertainen rakenne, laajalti käytetty

• Kaksoispainetyyppi: korkea- ja matalapaineilmakammiot, parempi valokaaren sammutuskyky, mutta monimutkainen rakenne

3.2 Tärkeimmät tekniset parametrit

IV. SF6-virtakatkaisijan edut ja sovellusskenaariot

4.1 Tuotteen edut

1. Erinomainen katkaisukyky: voi nopeasti sammuttaa valokaaret, tuottaa tuskin katkaisevaa ylijännitettä ja suojata laitteita ja johtoja

2. Korkea luotettavuus: Tiivistetty rakenne vähentää ulkoisen ympäristön vaikutusta, sopii erilaisiin ankariin ilmasto-olosuhteisiin

3. Alhainen melu: Toimintamelu on alle 85 dB, mikä parantaa työympäristöä

4. Pieni lattiapinta-ala: Kompakti rakenne, sopii erityisesti kaupunkien sähköasemille ja ahtaisiin paikkoihin

5. Korkea älykkyystaso: Voidaan integroida valvontajärjestelmä kaasun tiheyden, lämpötilan ja toimintatilan reaaliaikaiseen seurantaan

4.2 Sovellusskenaariot

• Voimansiirtojärjestelmä: Suojaus ja ohjaus yli 500 kV:n ultrakorkeajännitteisille siirtolinjoille

• Sähköasema: Käytetään suojavarusteena päämuuntajille ja virtakiskoille

• Teollisuuden sähköverkko: Suurjännitteinen sähkönjakelu omatoimisille voimalaitoksille suurissa tehtaissa, kaivoksissa jne.

• Uusi energiaverkkoliitäntä: Suojalaitteet tuulivoimaloiden ja aurinkosähkövoimaloiden tehostinasemiin

• Kaupunkien sähköverkko: kompaktin GIS-kojeiston ydinkomponentti

V. Asennus- ja huoltokohdat

5.1 Asennusvaatimukset

1. Perustuksen valmistelu:

• Tasovirhe <1 mm/m laitteiden vakauden varmistamiseksi

• Täydellinen maadoitusjärjestelmä, maadoitusvastus <0,5Ω

2. Kaasukäsittely:

• Kaasuvuodon havaitseminen ennen asennusta, vuotuisen vuodon tulee olla <1‰

• Evakuoi alle 133 Pa:n paineeseen ja pidä yli 2 tuntia, täytä sitten laadukkaalla SF6-kaasulla sen jälkeen, kun on varmistettu, ettei vuotoja ole

• Kaasun täyttöpaine noudattaa tarkasti tuotteen manuaalisia vaatimuksia, virhekontrolloitu ±0,02 MPa:n sisällä

3. Mekanismin säätö:

• Avaus- ja sulkemisaika sekä synkronoinnin säätö täyttävät tekniset vaatimukset

• Käyttömekanismi on joustava ilman jumiutumista

• Apukytkin kytkeytyy tarkasti normaalilla signaalin takaisinkytkimellä

5.2 Ylläpitomenetelmät

Säännöllisen tarkastuksen kohteet:

Erikoishuolto:

• Kaasun lisäys: Kun paine laskee hälytysarvoon (yleensä 0,05 MPa pienempi kuin nimellispaine), lisää kaasua ajoissa

• Kaasun vaihto: Kun vakava vikavirta on katkennut, tarkista kaasun laatu ja vaihda se tarvittaessa

• Tiheysreleen kalibrointi: Suorita kalibrointi 2-3 vuoden välein

VI. Varotoimet ja turvatoimenpiteet

1. SF6-kaasun ominaisuudet:

• Puhdas SF6 on myrkytön, mutta kaaren hajoamistuotteet (kuten SO2, HF) ovat myrkyllisiä, joten ilmanvaihto on tarpeen huollon aikana

• Vältä kaasun joutumista iholle ja hengitysteihin, käytä tarvittaessa suojavarusteita

2. Huoltoturvallisuus:

• On ensin katkaistava virta, varmistettava, ettei sähköä ja maadoitusta ole, ennen huoltoa

• Vähennä paine nollaan ylipaineeseen ennen SF6-kaasun vapauttamista

• Pakkotuuletus yli 15 minuuttia laitteen avaamisen jälkeen, jotta sisäinen kaasu poistuu

3. Ympäristönsuojeluvaatimukset:

• SF6 on voimakas kasvihuonekaasu (GWP-arvo 23900), joten päästöjä tulee valvoa tarkasti

• Jätekaasu on kierrätettävä ja käsiteltävä, eikä sitä saa päästää suoraan ilmakehään

VII. Yhteenveto

    Erinomaisen eristyksensä ja valokaaren sammutussuorituskykynsä ansiosta SF6-katkaisijasta on tullut nykyaikaisten sähköjärjestelmien suurjännitekojeiston valtavirran valinta, ja se soveltuu erityisesti suuren kapasiteetin, korkeajännitetason voimansiirto- ja jakeluskenaarioihin.
