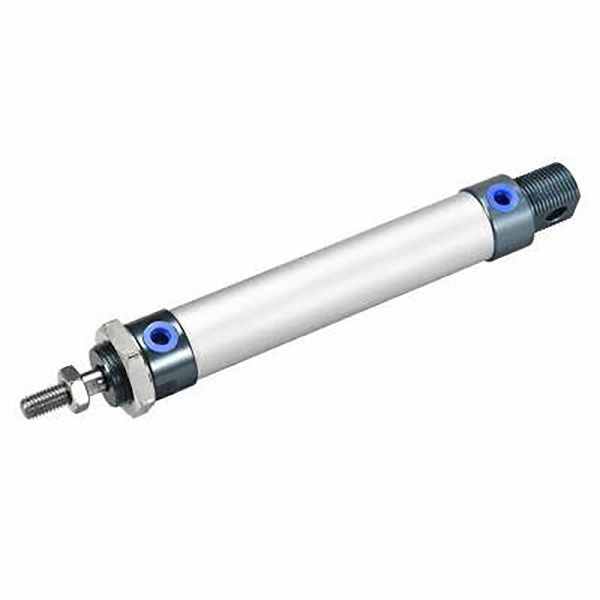

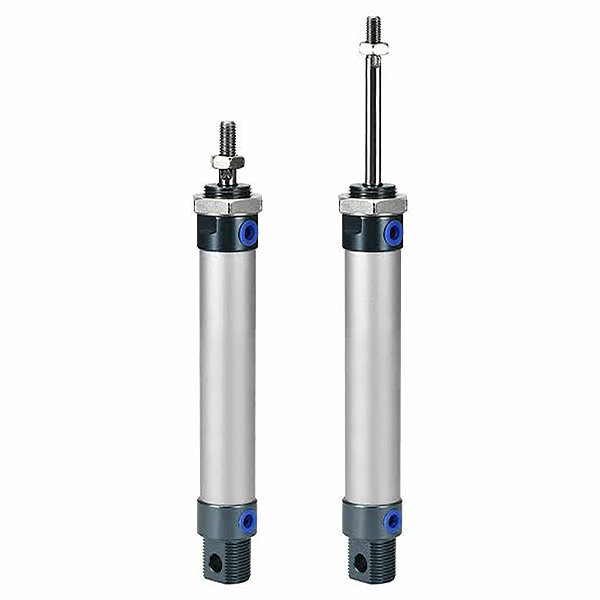

MAL-sarjan alumiiniseoksesta valmistettu minisylinteri | Kevyt ja taloudellinen pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH MAL -sarja on kevyt ja taloudellinen alumiiniseoksesta valmistettu mini pneumaattinen sylinteri, joka tunnetaan markkinoilla laajalti kustannustehokkaana minisylinteriratkaisuna. Eloksoidusta alumiiniseoksesta valmistettu sylinteriputki ja ruostumattomasta teräksestä valmistettu männänvarsi on erittäin kevyt, kompakti rakenne ja alhaiset kustannukset. Vahva yhteensopivuus MA- ja CM2-sarjojen kanssa on ihanteellinen kevyille, budjettiherkille automatisoiduille laitteille elektroniikassa, pakkausteollisuudessa, kevyessä teollisuudessa ja kuivassa vähäpölyisessä työskentelyssä.

  1.1 Universaali standardi ja korkea vaihdettavuus

     Valmistettu kotimaisten yleisten teollisuusstandardien mukaisesti yhtenäisillä asennusmitoilla ja liitäntämäärityksellä. Se saavuttaa erinomaisen rakenteellisen ja mitoitetun vaihdettavuuden tavanomaisten MA- ja CM2-sarjan sylintereiden kanssa, ja se tukee nollamodifiointia, laitteiden uusimista ja erästandardoitua kokoonpanoa.

  1.2 Kevyt materiaalirakenne

     Valmistettu korkealaatuisesta eloksoidusta alumiiniseoksesta valmistettujen sylinteriputkien ja alumiiniseospäätykansien kanssa, jotka on sovitettu ruostumattomasta ruostumattomasta teräksestä valmistettuun männänvarteen. Perinteisiin MA-sarjan sylintereihin verrattuna MAL-sarja on painoltaan 15 % kevyempi ja kokonaispituudeltaan noin 10 mm lyhyempi. Se tarjoaa erinomaisen siirrettävyyden ja kompaktin asennussuorituskyvyn samalla, kun se hallitsee kustannuksia tehokkaasti.

  1.3 Vakaa kierteen lukitusrakenne

     Kaksipään kannen kierrelukitustekniikka tiiviillä ja vakaalla kokoonpanorakenteella. Virtaviivainen pyöreä suora ulkonäkö varmistaa yksinkertaisen yleisrakenteen ja kätevän päivittäisen purkamisen, huollon ja virheenkorjauksen, mikä vähentää huomattavasti myöhempiä käyttö- ja ylläpitokustannuksia kevyille automatisoiduille tuotantolinjoille.

  1.4 Monipuoliset liike- ja toiminnalliset johdannaiset

     • MAL kaksitoiminen: Kaksipään ilmanotto edestakaisin liike, yleisin vakiotyyppi tavanomaiseen kevyen kuormituksen lineaariautomaatioon.

     • MSAL, yksitoiminen (push out): Jousityöntörakenne, automaattinen sauvan jatke sähkökatkon jälkeen turvareset-mekanismille.

     • Yksinäyttelijä MTAL (Vedä taaksepäin): Jousipalautusrakenne, automaattinen tangon sisäänveto sähkökatkon jälkeen suojasijoitusskenaarioissa.

     • MALD Double Rod: Kaksipäätinen männänvarsi, joka mahdollistaa synkronisen toiminnan ja kaksinkertaisen tehokkaan iskun tarkan synkronisen voimansiirron takaamiseksi.

     • MALJ säädettävä isku: Kaksitoiminen rakenne säädettävällä iskulla, joka tukee tarkkaa sijoittelua ja joustavaa iskun kalibrointia vaihteleviin työvaatimuksiin.

  1.5 Joustava puskuri ja kestävä tiivistysjärjestelmä

     Vakiovarusteena korkealaatuisella kumipuskurityynyllä perusmelunvaimennusta ja iskunvaimennusta varten; valinnainen päivitetty ilmapuskuri (C-koodi) vähentää tehokkaasti tärinää ja melua nopean syklisen käytön aikana. Sylinterissä on pienikitkainen kaksisuuntainen komposiittitiiviste, jossa on sisäänrakennettu öljynvarastoura, ja siinä on erittäin alhainen käynnistyspaine ja vakaa öljytön toiminta, ja sen käyttöikä on jopa 5 miljoonaa sykliä.

  1.6 Valinnainen magneettinen induktiokokoonpano

     MAL-sarja tukee valinnaista sisäänrakennettua magneettirengasta (S-koodi), joka on täysin yhteensopiva CS1-G- ja SMC M9B -sarjan magneettikytkimien kanssa. Se toteuttaa reaaliaikaisen tarkan männän asennon havaitsemisen ja sähköisen signaalin kytkemisen, mikä täyttää automatisoidun jakson paikannus- ja älykkään valvonnan vaatimukset kevyille automaatiolaitteistoille.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

  1. Tyypillinen mallirakenne: MAL25-100S-CM-FA

 2. Esimerkkejä vakiotilauksista

     • Tavallinen kaksitoiminen magneettimalli: MAL32-75S-CM (reikä 32 mm, isku 75 mm, pyöreä häntä, magneettirenkaalla)

     • Yksitoiminen Spring Return -malli: MTAL20-50S-U (reikä 20 mm, isku 50 mm, litteä häntä, yksitoiminen palautus)

     • Double Rod Kaksitoiminen malli: MALD25-100S-CA (reikä 25 mm, isku 100 mm, keinupyrstö, kaksoistanko synkroninen toiminta)

3. Tekniset ydinparametrit (vakiotyyppi)

4. 0,5 MPa teoreettinen työntövoiman ja jännityksen vertailutaulukko (yksi sauva)

 4.1 Kaksitoiminen (MAL) suorituskykytiedot

  4.2 Yksitoiminen (MTAL Spring Return) -suorituskykytiedot

5. Asennuslomakkeet ja johdannaismallit

  5.1 Monipuoliset universaalit asennusmenetelmät

     • CM pyöreä häntä: Vakiosuora asennus, yleisin tyyppi tavanomaiseen kiinteään lineaariseen kevyeen kuormitukseen

     • CA Swing Tail: Kääntyvä pyrstörakenne, soveltuu värähteleviin, kääntö- ja kytkentämekaanisiin mekanismeihin

     • U litteä häntä: Erittäin kompakti litteä pyrstörakenne, täydellinen erittäin ohueen ja kapeaan asennustilan asetteluun

     • FA/FB Etu/takalaippa: Edessä ja takana tasainen laippakiinnitys, vakaa pystyasennus kevyelle paikannuslaitteelle

     • LB jalkatuki: Aksiaalinen jalkapohjan kiinnitys, kätevä sivuttaisasennus ja joustava varustejärjestely

     • SDB kaksinkertainen korvakiinnike: Kaksoissaranarakenne, joka mukautuu joustaviin keinuihin ja erityisiin vivuston työolosuhteisiin

  5.2 Johdannaisten ydinsarja

     • MAL-standardi kaksitoiminen: Universaali kevyt malli valinnaisella magneettirenkaalla yleiseen kevyeen automaatioon

     • MSAL/MTAL yksitoiminen: Jousityöntö-/jousipalautustyypit turvaresetointia ja suojaavaa sijoittelua varten

     • MALD Double Rod: Kaksipään synkroninen lähtörakenne, joka kaksinkertaistaa tehokkaan iskun ja parantaa toiminnan vakautta

     • MALJ säädettävä isku: Mukautettava iskun muotoilu tarkkaan paikannukseen ja muuttuvan iskun käsittelyvaatimuksiin

     • MALC säädettävä tyyny: Parannettu ilmapuskurirakenne, joka vähentää nopeita iskuja ja melua toistuvassa syklisessä käytössä

6. MAL vs MA valintavertailu

7. 3-vaiheinen pikavalintaopas

     1. Poran valinta: Valitse oikea porauskoko todellisen kuorman painon perusteella, varaa yli 50 % turvamarginaali. Priorisoi MAL-sarja kevyille ja budjettiherkille automaatioprojekteille.

     2. Iskun valinta: Todellinen työisku plus 10-20 mm turvamarginaali; noudata vakioiskurajoja: kaksitoiminen ≤500mm, yksitoiminen ≤150mm.

     3. Toiminnallinen kokoonpano: Valitse MAL tavalliselle kaksitoimiselle, MTAL yksitoimiselle jousipalautteelle, MALD kaksinkertaiselle tangolle. Valitse MALC-ilmatyyny nopeaa käyttöä varten (>500 mm/s). Varusta S-magneettirengas + CS1-G/M9B-kytkimet automaattista asennontunnistusta varten.

Yhden lauseen yhteenveto

     SOLH MAL -sarjan kevyt alumiiniseoksesta valmistettu minisylinteri sisältää erittäin kevyen kompaktin rakenteen, erittäin alhaiset kustannukset ja monipuoliset toiminnalliset vaihtoehdot, ja se on kustannustehokkain pneumaattinen ratkaisu kevyelle kuormitukselle, kuivalle ympäristölle ja budjettirajoitteisille pienille automatisoiduille laitteille.
