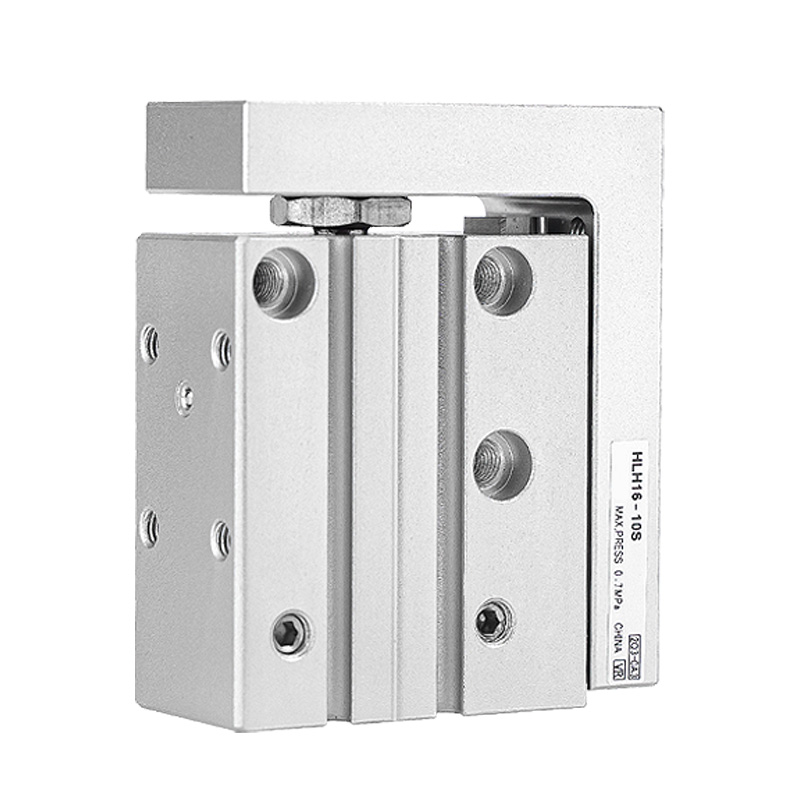

HLH-sarjan sivukiskon tarkkuus lineaarinen liukusylinteri

HLH-sarjan sivukiskon tarkkuus lineaarinen liukusylinteri (kierrätyspalloohjain)

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH HLH -sarja on matalaprofiilinen lineaarinen liukusylinteri, joka on varustettu integroidulla sivulle asennetulla L-muotoisella kierrätyspallolla lineaarisella ohjauskiskolla. Erittäin ohut, ohut runkorakenne säästää asennustilaa, ja se on kehitetty erityisesti tarkkaan kokoonpanoon, kevyeen paikannukseen ja automaatiolaitteisiin, joissa asennusväli on pieni.

Sarjan yleiskatsaus

     -- Sarjakoodi: HLH (yksipuolinen kiskomalli, ei symmetristä kaksoiskiidevaihtoehtoa)

     -- Ohjausjärjestelmä: Sivulle asennettu kierrätyspallo lineaarinen ohjain (L-tyypin integroitu kisko)

     -- Toimintatyyppi: Kaksitoiminen edestakaisin liikkuva sylinteri

     -- Käytettävä väliaine: puhdas paineilma (suodatustarkkuus ≥40 μm)

     -- Ydin kilpailuedut: Erittäin ohut profiili, 4-suuntaiset kiinnitysreiät, 3-suuntainen ilmaporttiasettelu, erinomainen tilankäyttö

Teknisten tietojen perustaulukko

Rakenteelliset ja suorituskykyiset edut

  1. Integroitu L-tyypin kiertopalloohjainkisko

     Yksiosainen kisko- ja liukuvaunurakenne tarjoaa erinomaisen suoruuden ja pyörimisen eston tarkkuuden; erittäin kapea ohut runko vähentää huomattavasti asennusleveyttä.

  2. Universaali 4-suuntainen asennusasetelma

     Päärungon pohja-, sivu-, etu- ja takapäätypintoihin koneistetut kierrereiät; joustava kiinnitys neljästä suunnasta sopimaan monimutkaiseen kompaktiin laiteasetteluun.

  3. Joustava 3-suuntainen ilmaporttikokoonpano

     Ilman tulo-/poistoaukot saatavilla takapäässä, sivuilla ja etupuolella; erittäin vapaa putkijärjestely siistiin ja siistiin piirien reitittämiseen.

  4. Kaksoiskiinnityspinnat

     Kierrereiät työkalujen kiinnitystä varten sekä liukukelkan yläpinnalle että etupuolelle; asemointitappien reiät ylätasossa takaamaan tarkan jigin paikantamisen.

  5. Esikoneistetut anturin urat

     Tavalliset liukuvat raot sylinterin rungon molemmilla puolilla helpottavat asennusta ja magneettisten kielikytkimien säädettävää sijaintia.

  6. Sisäänrakennettu kelluva nivel

     Männänvarren ja liukukelkan välinen kelluva liitos eliminoi sivuttaiskuormituksen ja suojaa sisäistä mäntäkokoonpanoa taipumavaurioilta.

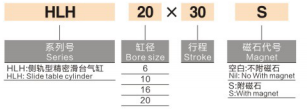

Mallikoodin nimeämissääntö

   1. Esimerkki: HLH16×30S

     -- HLH: Sivukiskon ohuen liukusylinterin sarjakoodi

     -- 16: Sylinterin reiän halkaisija (mm)

     -- 30: Nimellinen iskunpituus (mm)

     -- S: Sisäänrakennettu kestomagneettirengas (vakiotehdaskokoonpano)

Teoreettinen lähtövoimataulukko (yksikkö: N)

Mallinvalintaohjeet ja tyypilliset sovellukset

  1. Avainpisteiden valinta

     -- Tilarajoitusten prioriteetti: Valitse HLH, kun asennusväli on äärimmäisen rajallinen ja vaatii erittäin ohuen kapean liukumoottorin.

     -- Kuormitusominaisuus: Soveltuu kevyeen edestakaisin liikkeeseen ilman ilmeistä epäkeskistä sivukuormitusta, korkea toistuva paikannustarkkuusvaatimus.

     -- Vertailu HLQ-sarjaan: HLH ohuempi ja tilaa säästävä; HLQ-kaksoiskisko suurempi jäykkyys ja suurempi kantavuus.

  2. Tyypilliset teolliset sovellukset

     -- Tarkkuuskokoonpanolaitteet 3C-elektroniikan ja puolijohteiden valmistukseen

     -- Automaattiset minitestausjigsit ja tarkastusasemat

     -- Kevyt tarkkuuskiinnitys-, työntö- ja asemointimekanismit

     -- Edestakaisin kevyesti kuormitetut liikeyksiköt, jotka on asennettu kapeisiin kompakteihin koneisiin

Yhden lauseen yhteenveto

     SOLH HLH:n ultraohut L-kisko lineaarinen liukusylinteri käyttää kierrätyspalloohjainta, tukee 4-suuntaista asennusta ja 3-suuntaista ilmaporttiasettelua sisäänrakennetulla magneettirenkaalla vakiona, ihanteellinen kevyen kuorman tarkkuusasennoitava pneumaattinen toimilaite kapeisiin 3C- ja puolijohdeautomaatiolaitteisiin.
