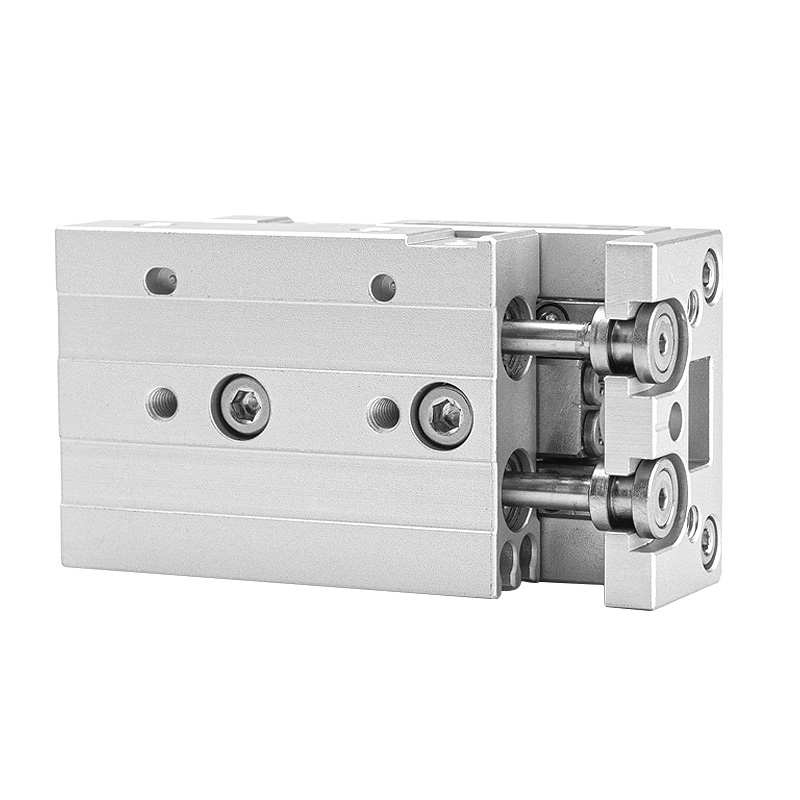

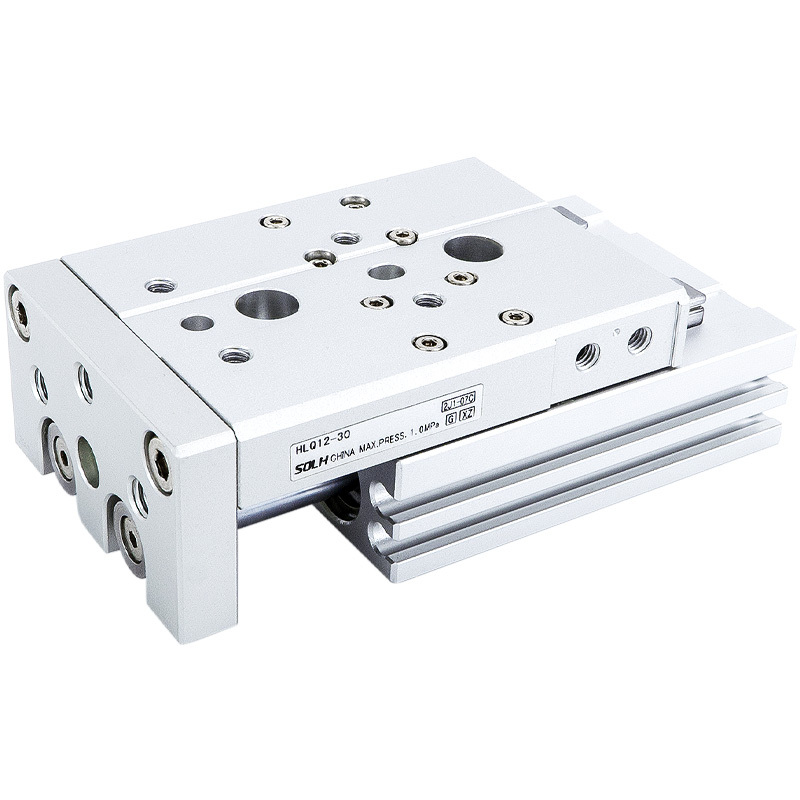

HLQ / HLQL -sarjan kaksiakselinen tarkkuus lineaarinen liukusylinteri (kierrätyspalloohjain)

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH HLQ / HLQL kaksiakselinen tarkkuussylinteri ottaa käyttöön kierrättävän pallon lineaarisen ohjausydinrakenteen, joka tarjoaa erittäin tarkan, erittäin jäykkyyden tasaisen lineaarisen edestakaisen liikkeen automatisoiduille laitteille. Kaksi versiota kattavat kevyen ja keskisuuren ja raskaan epäkeskisen kuormituksen työolosuhteet.

Sarjan yleiskatsaus

     -- HLQ Vakiotyyppi: Sylinterin runko sijoitettu liukuyksikön sivulle, kompakti kokonaisleveys

     -- HLQL Symmetrinen tyyppi: Keskitetty sylinteri + kaksoissymmetriset ohjauskiskot, erittäin korkea jäykkyys ja taipumista estävä kapasiteetti

     -- Ohjausrakenne: Kierrätyspallon lineaarinen ohjain; yksikisko poraukselle 6/8, kaksi yhdensuuntaista kiskoa poraukselle ≥12

     -- Toimintatila: Kaksitoiminen edestakainen liike

     -- Sovellettava väliaine: Paineilma, jonka suodatustarkkuus on ≥40 μm

Teknisten tietojen perustaulukko

Rakenteelliset ja suorituskykyiset edut

  1. Kaksinkertaiset tarkkuuskierrätyspallon ohjauskiskot

     - Alhainen kitka, erittäin pehmeä liike, erinomainen suoruus ja toistuva paikannustarkkuus; integroitu ruosteenesto, pölytiivis pinnoite pidentää käyttöikää.

  2. Sisäänrakennettu kelluva nivel

     -- Elastinen kelluva liitos männän ja liukukelkan välillä kompensoi sivuvoimaa ja epäkeskomomenttia estäen männänvarren muodonmuutoksia ja ylikuormitusvaurioita.

  3. Twin Parallel Piston Bar Design

     -- Kaksinkertainen työntövoima, tehokas vääntöä estävä suorituskyky, liukualustan nollakierto kuormitettuna.

 4. Monisuuntainen asennusasettelu

     -- Kierretetyt kiinnitysreiät pohja-, etu- ja sivupinnoilla 3-suuntaista asennusta varten; Tarkat paikannusnastan reiät jalustassa nopeaa ja tarkkaa kiinnikkeiden kiinnitystä varten.

  5. 3-puoliset jigi-asennuspinnat

     -- Kierrereiät työkaluja varten liukukappaleen ylä- ja etupinnassa; asemointitappien reiät liukusäätimen yläosassa varmistamaan kiinnittimen toistuvan paikannustarkkuuden.

  6. Esikoneistetut anturin urat

     -- Vakioliukuurat sylinterin puolella nopeaa asennusta ja magneettisten kielikytkimien asennon säätämistä varten.

  7. Monipuoliset puskuri- ja pysäytyslohkoyhdistelmät

     -- Valinnainen kiinteä ilmapuskuri, säädettävä ilmapuskuri (A/AS/AF), hydraulinen iskunvaimentimen puskuri (B/BF); saatavana useita ulkoisia rajapysäytin lisävarusteita.

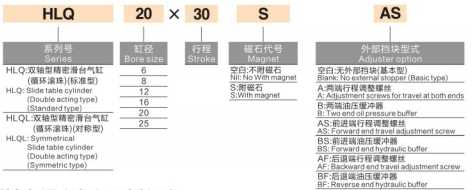

Vakiomallin nimeämissääntö

  1. Esimerkkimalli: HLQ20×30SAS

     -- HLQ = Standardi kaksiakselinen sarja; HLQL = symmetrinen erittäin jäykkä kaksikiskosarja

     -- 20 = sylinterin reiän halkaisija (mm)

     -- 30 = nimellinen iskunpituus (mm)

     -- S = sisäänrakennettu kestomagneettirengas (pakollinen vakiokokoonpano)

     -- A = Kaksipäätä säädettävä ilmapuskuri

        AS = Etuiskun yksittäinen säädettävä ilmapuskuri

        AF = Paluuiskun yksi säädettävä ilmapuskuri

     -- B = Kaksipäinen hydrauliöljypuskuri

        BF = Paluuiskun yksi hydrauliöljypuskuri

Teoreettinen ulostulon työntövoimataulukko (yksikkö: N)

Valintaohjeet ja tyypilliset sovellusskenaariot

  1. Mallin valintalogiikka

     -- HLQ Vakiotyyppi: Kompakti asennustila, keski-pieni kuorma, pieni tai ei epäkeskinen sivukuorma

     -- HLQL Symmetrinen tyyppi: Raskas kuorma, ilmeinen epäkeskinen offset-kuorma, korkea jäykkyys ja erittäin korkeat paikannustarkkuusvaatimukset

  2. Tyypilliset sovellukset

     Tarkkuuspaikannus, automaattinen työkappaleen siirto, pneumaattiset kiinnitysasemat; käytetään laajalti 3C-elektroniikassa, puolijohteiden valmistuslinjoissa, automatisoiduissa kokoonpanolaitteissa ja tarkkuustestauslaitteissa.

Yhden lauseen yhteenveto

     SOLH HLQ / HLQL kaksiakselinen kierrätyspallosylinteri tarjoaa vakiona kompaktin ja symmetrisen, erittäin jäykän kaksoisversion, valinnaisen ilma/hydraulisen puskurin, vääntymisenestoisen kaksoistangon ja kelluvan nivelen, yleisen erittäin tarkan lineaarisen toimilaitteen keskisuurten ja raskaiden kuormien automatisoituihin kiinnitys-, siirto- ja asemointilaitteisiin.
