HRQ-sarjan hammastanko- ja hammaspyörätoimilaite

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

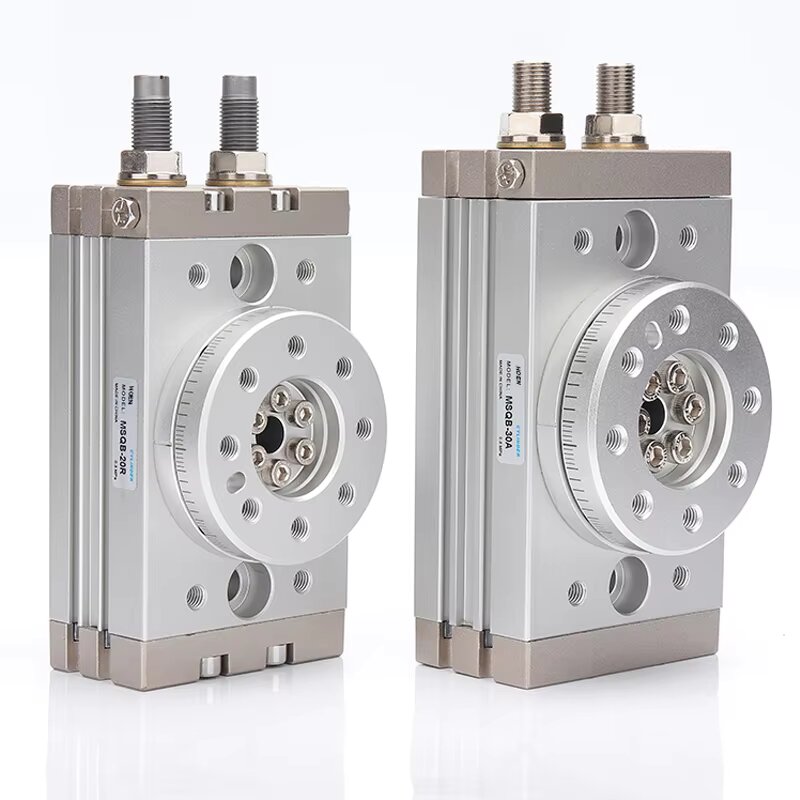

     Pyörivä SOLH HRQ -sylinteri käyttää symmetristä kaksimäntäistä hammastankoa ja hammaspyörän voimansiirtorakennetta, jossa on erittäin tasainen pyöriminen, kaksinkertainen työntövoima ja korkea toiston paikannustarkkuus. Kääntökulma portaattomasti säädettävissä välillä 0–190°, laajalti käytössä pyörivään indeksointiin, työkappaleen kiinnitykseen, kääntö- ja lajitteluasemiin kaikissa automatisoiduissa tuotantolaitteissa.

Sarjan pikavalintataulukko

Universal Core teknisten eritelmien taulukko

Lähtövääntömomentti ja sallittu kuormitustiedot

  1. Teoreettinen lähtömomentti (0,5 MPa tuloilma, yksikkö: N·m)

  2. Suurimman sallitun kuorman viitetaulukko

Latausturvallisuuden valintavihje

     -- Todellisen työkuorman on täytettävä alla oleva turvallisuuskaava muodonmuutosten ja varhaisten vikojen välttämiseksi:

     -- Todellinen aksiaalikuorma / suurin aksiaalikuorma + todellinen säteiskuorma / maksimi säteittäinen kuormitus + todellinen taivutusmomentti / maksimi taivutusmomentti ≤ 15.

Rakennesuunnittelun edut

  1. Symmetrinen hammastanko- ja hammaspyöräkäyttö

     -- Tasapainotettu kaksoismäntä tarjoaa kaksinkertaisen vääntömomentin, vakaan pyörimisen ilman tärinää, erinomaisen paikannustarkkuuden ja erinomaisen raskaan kuorman kantavuuden verrattuna yksisiipisiin pyöriviin sylintereihin.

  2. Monisuuntainen asennusalusta

     -- HRQ10~HRQ200: kierretetyt kiinnitysreiät molemmille sivupinnoille;

     -- Micro HRQ2/3/7: kiinnitysreiät pohjatasossa; joustava asettelu kompakteille laitekehyksille.

  3. Keskiontto läpimenevä reikä

     -- Pyörivän pöydän pinnan ontto muotoilu mahdollistaa ilmaletkun, anturikaapeleiden kulkemisen keskustan läpi, siisti sisäinen putkisto ilman ulkoisen linjan häiriöitä.

  4. Kaksi valinnaista puskuriratkaisua

     -- Mekaaninen rajoitusruuvipuskuri: Edullinen, sopii kevyeen kuormaan ja hitaisiin ajoittaiseen käyttöön

     -- Hydraulinen iskunvaimennin (-A-liite): Energian absorptiokyky 3–5 kertaa suurempi kuin ruuvipuskurissa, vaimentaa tehokkaasti iskun tärinää suuren nopeuden raskaan kuormituksen pysäyttämisessä, takaa tarkan asennon toistettavuuden

  5. Yhteensopivuus magneettikytkimen kanssa

     -- Vakioesikäsitellyt anturiurat sylinterin rungon molemmilla puolilla, yhteensopivia D-M9BV:n, D-A93:n ja muiden yleisten magneettisten kielikytkimien kanssa pyörivän paikallaan signaalin takaisinkytkentää varten PLC-ohjausjärjestelmään.

Täydellinen mallin nimeämissääntö

  1. Perusmalliesimerkki: HRQ30-A

     -- HRQ: Pyörivän hammastangon ja hammaspyörän sylinterisarjan koodi

     -- 30: Rungon kokokoodi, joka vastaa kiinteitä vääntömomentti- ja kuormitusparametreja

     -- -A: Sisäänrakennetun hydraulisen iskunvaimentimen pääte; ei päätettä = mekaaninen rajaruuvipuskuri

  2. Laajennettu jälkiliitteen määritelmä

     -- -S: Ruostumattomasta teräksestä valmistettu päätykansi korroosion estävään kosteaan ympäristöön

     -- Kierrevaihtoehdot: PT kartiokierre, G rinnakkaiskierre, NPT American standardi kierre

Vaiheittainen valintaopas ja tyypilliset sovellukset

  1. Valinnan prioriteettisäännöt

     -- Suuri nopeus, raskas työkappalekuorma, erittäin tarkka pysäytysasemointi → HRQ□-Hydraulinen puskurimalli

     -- Kevyt kuorma, alhainen kiertonopeus, tiukka kustannusten hallinta → Vakio HRQ-ruuvipuskuriversio

     -- Kostea / lievästi syövyttävä työpajaympäristö → HRQ□-A(S) ruostumattomasta teräksestä valmistettu päätykappale

     -- Kuormansovitusprioriteetti: Tarkista kolme ydinosoitinta samanaikaisesti – lähtömomentti, taivutusmomentti, radiaalinen ja aksiaalinen sallittu kuorma

  2. Tyypilliset teolliset sovellukset

     -- Tarkka automaattinen kokoonpano: Pyörivien osien kokoonpano, ruuvinkiristysasemat

     -- Materiaalin lajittelulogistiikka: 90°/180° työkappaleen kääntäminen, kuljettimen suunnan vaihto

     -- Pneumaattiset kiinnityslaitteet: Pyörivä jigikiinnitys ja kääntömekanismi

     -- Pakkauskoneet: Pullon kierto, automaattiset etiketin kiinnitysasemat

Suorituskyvyn vertailu: HRQ Rack-Pinion VS Vane Type pyörivä sylinteri

Yhden lauseen yhteenveto

     SOLH HRQ kaksimäntäinen hammastanko ja hammaspyörä pyörivä sylinteri tarjoaa mekaanisen ruuvin/hydraulisen puskurin valinnaisia ​​vaihtoehtoja ruostumattomasta teräksestä valmistetulla korroosionkestävällä versiolla, monisuuntaisella asennuksella ja keskimmäisellä onttopöydällä, jotka tarjoavat vakaan, suuren vääntömomentin raskaan pyörivän sijoituksen automaattisille kokoonpano-, pakkaus- ja materiaalinlajittelulinjoille.
