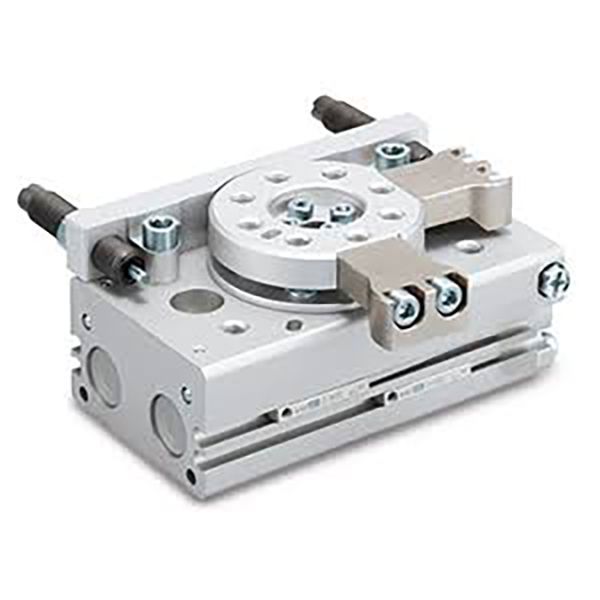

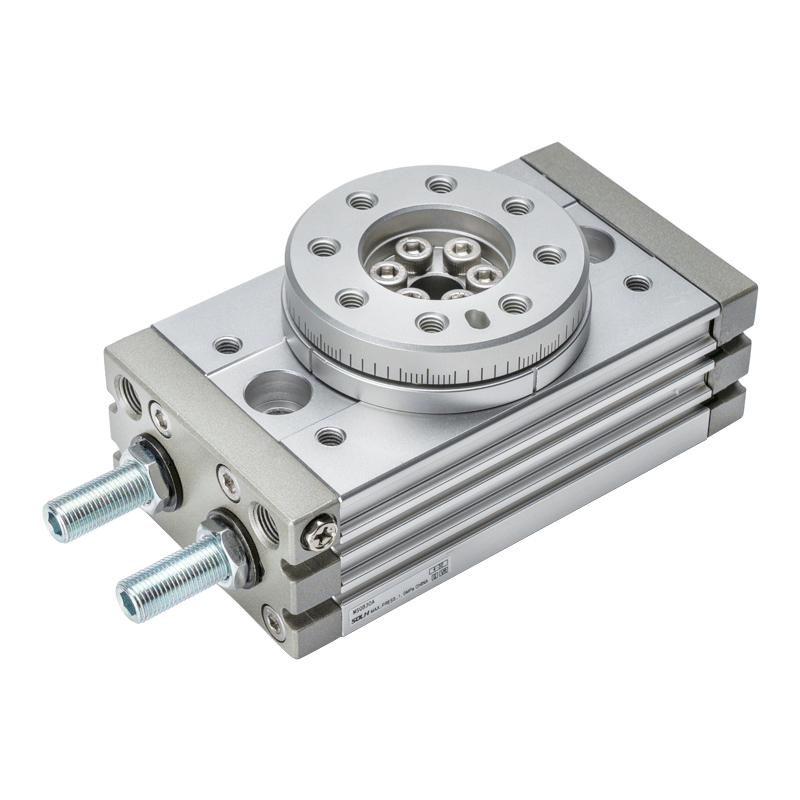

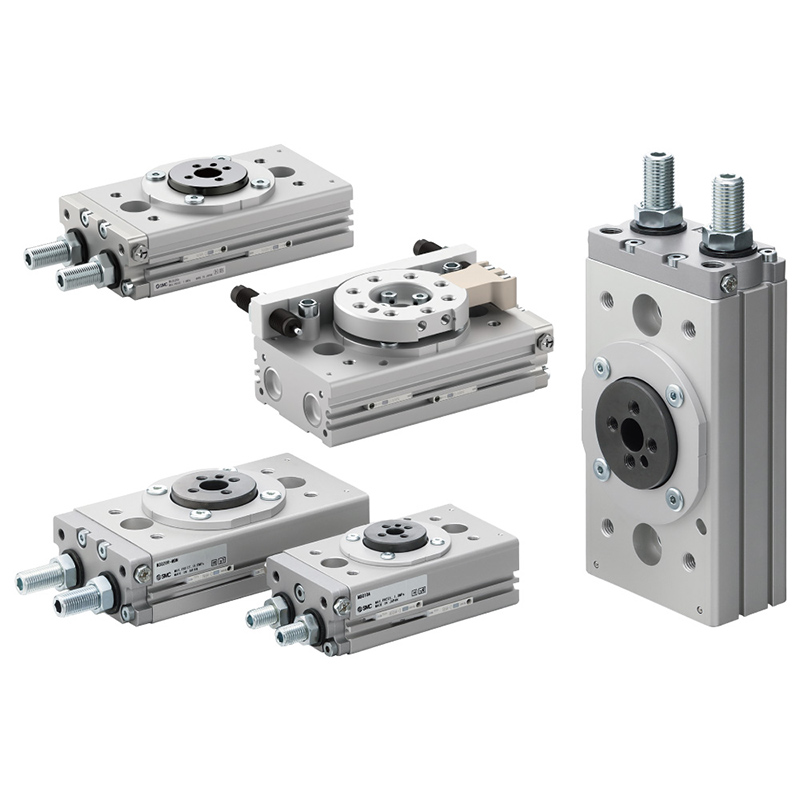

MSQ-sarjan hammastanko ja hammaspyörä pyörivä toimilaitepöytä (SOLH Richge Technology)

Merkki:Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH MSQ -sarjassa on kaksimäntäinen symmetrinen hammastanko- ja hammaspyöräkäyttörakenne, joka on jaettu kahteen alasarjaan: MSQB-standardiluokka ja MSQA korkean tarkkuuden laatu. Siinä on integroitu pyöreä asennuspöytä, jossa on keskellä ontto läpimenevä reikä, kääntökulma portaattomasti säädettävissä välillä 0-190°.

Symmetrinen kaksimäntäinen hammastanko tarjoaa 3–4 kertaa suuremman vääntömomentin ja erinomaisen radiaali-/aksiaalikuormituskyvyn verrattuna siipityyppisiin CRQ-pyöriviin sylintereihin. Kaksi iskunvaimennusvaihtoehtoa: sisäänrakennettu kumipuskuri tai integroitu hydraulinen puskuri. Kahden ilmaportin asettelu (pääty / sivu etupuoli) yksinkertaistaa letkujen sijoittelua; yhteensopivat magneettiset kielikytkimet kiertoasennon signaalin takaisinkytkentään. Käytetään laajasti automatisoituun indeksointiin, työkappaleen kääntämiseen ja tarkkuusasemointiin.

Sarjojen luokitus- ja valintataulukko (tarkkuus + puskurin täsmäytys)

Täydelliset mallikoodaussäännöt

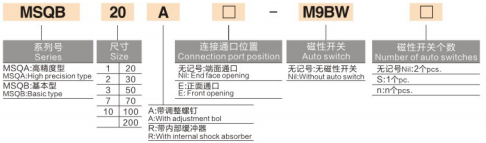

  1. Koodaussääntö 1: MSQB20A-□-M9BW-□

     Esimerkki: MSQB20A-M9BW

     -- MSQB / MSQA: sarjan tunniste

        MSQB = Standard basic -sarja; MSQA = Korkean tarkkuuden tarkkuussarja

     -- 20: Kehyksen koko (saatavilla: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Kulman säätö ja puskurikoodi

        A = Kaksi päätykulman säätöruuvia; R = Sisäänrakennettu hydraulinen iskunvaimennin; ei päätettä = vain kumipuskuri

     -- Keskimmäinen laatikko: Ilmaaukon asento

        Tyhjä = Päätypinnan ilma-aukot; E = Etupuolen sivuilmaaukot

     -- M9BW: Magneettikytkinmalli

        Tyhjä = ilman magneettikytkintä; M9BW / M9BL yleiskiekkotunnistin yhteensopiva

     -- Viimeinen laatikko: Magneettikytkimen määrä

        Tyhjä = Vakio 2 kpl; S = yksiosainen; Mukautettu luku = räätälöity määrä

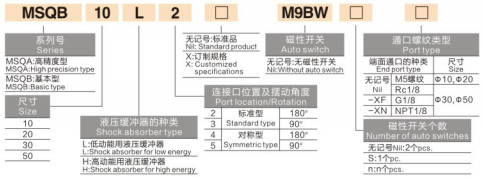

  2. Koodaussääntö 2: MSQB10L2-□-M9BW-□-□

     Esimerkki: MSQB10L2-M9BW

     -- MSQB: vakiosarja; kehyksen koko 10/20/30/50

     -- L / H: Hydraulisen puskurin kineettinen energialuokka (vain R-hydrauliversiolle)

        L = matalan kineettisen energian hydraulinen puskuri; H = Korkean kineettisen energian hydraulipuskuri

     -- Numero 2/3/4/5: Kiinteä kääntökulman erittely

        2 = standardi 180°; 3 = 90°; 4 = symmetrinen 180°; 5 = symmetrinen 90°

     -- Keskimmäinen laatikko: Mukautettu merkintä X, tyhjä = vakiovarastomalli

     -- M9BW: Magneettikytkin, tyhjä = ei anturia

     -- Toiseksi viimeinen laatikko: magneettikytkimen määrä; tyhjä = 2 kpl, S = 1 kpl

     -- Viimeinen laatikko: Ilmaportin kierteen erittely

        Tyhjä = M5-kierre (vain koolle 10/20); XF = G1/8; XN = NPT1/8 amerikkalainen kierre

Keskeiset rakenteelliset edut

  1. Symmetrinen kaksimäntäinen hammastanko ja hammaspyöräkäyttö

     -- Kaksoissynkroniset männät työntävät vaihdetta synkronisesti, mikä eliminoi yksipuolisen välyksen; tasainen vääntömomentti ilman pyörimishäiriötä, paljon suurempi kantavuus kuin yksimäntäisissä siipisylintereissä.

  2. Integroitu pyörivä pöytä, jossa paikannusnastan reikiä

     -- Pöydässä valmiiksi työstetyt asemointitappireiät ja vakiokierrereiät, jotka mahdollistavat suoran jigin/työkappaleen lukituksen, helpon kohdistuksen ja suuren integroidun jäykkyyden. Keskiontto läpimenevä reikä (φ6 ~ φ24) mahdollistaa ilmaletkun ja anturin johdotuksen kulkevan keskimmäisen, siistin sisäisen koneen läpi.

  3. Kahden ilmaportin asettelu

     -- Kaksi putkistovaihtoehtoa: päätypinnan ilmanottoaukko tai sivuetuinen E-tyyppinen portti, joustava letkureititys pienikokoisille ahtaille laitteille ilman mekaanisia häiriöitä.

  4. Itsenäiset kaksipäätiset kulmansäätöruuvit (liite A)

     -- Erilliset rajaruuvit molemmissa päissä rajoittamaan itsenäisesti myötä- ja vastapäivään; kääntöalue portaattomasti säädettävissä välillä 0-190°, tehdasasetus 190°.

  5. Kaksi valinnaista iskunvaimennusjärjestelmää

     -- Vakioversio: Kaksiosainen kumipuskuri melun vähentämiseen hitaalla kevyellä kuormalla

     ---R hydraulinen puskuriversio: Integroitu öljyiskunvaimennin (L low kinetic / H High kineettinen laatu) vaimentaa raskaan iskun suurella nopeudella, minimoi pysäytysvärähtelyn ja suojaa kiinnikkeitä ja työkappaleita

  6. Magneettisen sijainnin palaute yhteensopiva

     -- Sisäänrakennettu kestomagneettirengas sylinterin rungon sisällä, yhteensopiva M9BW / M9BL reed-kytkimien kanssa lähettämään 0°/90°/180° paikallaan olevia signaaleja PLC:hen automaattista lukituslogiikkaa varten.

  7. Tarkkuuskuulalaakerituki MSQA:lle

     - MSQA:n korkean tarkkuuden malli ottaa käyttöön luokan tarkkuuskuulalaakerikokoonpanon; säteittäinen ja aksiaalinen juoksu ≤0,01mm, toistuva paikannustarkkuus ±0,01mm. MSQB-perusversio täyttää yleiset automaatiopaikannusvaatimukset.

Universal Standard tekniset tiedot

  1. Ajotila: Kaksitoiminen kaksoismäntätanko ja hammaspyörä

  2. Käyttöpainealue

    -- Kumipuskurin tyyppi: 0,1 ~ 1,0 MPa

     -- -R hydraulisen puskurin tyyppi: 0,1 ~ 0,6 MPa

  3. Testipaine: 1,05 MPa

  4. Ympäristön lämpötila: 0 ~ 60 ℃ (ilmapiirin sisällä ei jäätä)

  5. Säädettävä kääntöalue: 0-190° portaattomasti säädettävä, tehdasasetus 190°; kiinteä kulma 90° / 180° valinnainen

  6. Voitelu: Esitäytetty pitkäikäinen rasva tehtaalla, voiteluton malli, joka on yhteensopiva öljyttömän puhtaan kuivan ilman kanssa

  7. Sovellettava väliaine: Suodatettu kuiva paineilma (≥40 μm:n suodatustarkkuus)

Vääntömomentti- ja kantavuustaulukko (0,5 MPa tuloilma)

Puskurin maksimikineettisen energian vertailutaulukko

Täydelliset mallinvalintasäännöt

  1. Tarkkuusluokan valinta

     -- Sirun paikannus, piirilevyn optinen tarkastus, tarkkuuskokoonpano → MSQA korkean tarkkuuden sarja

     -- Yleinen työkappaleen kääntö, materiaalin siirto ja lajittelu → MSQB-standardiperussarja

  2. Puskurin täsmäytyssääntö

     -- Hidas kevyt kuorma, kustannusten hallinta: Ei-R-kumipuskurimalli

     -- Korkean taajuuden nopea sykli, raskas isku työkappaleeseen: Valitse -R hydraulinen puskuri; kevyt törmäysluokka L, raskas isku H-luokka

  3. Kääntökulman valinta

     -- 90° kääntäminen lastaus/purku: Suffiksi 3/5

     -- 180° edestakainen indeksointi, kaksipuolinen tunnistus: Suffiksi 2/4

     -- Mukautettu mielivaltainen rajoitettu heilahdusalue: Yleismalli A-säätöruuvilla

  4. Air Port Layout

     -- Kompakti ahdas sisäinen konetila: E-puolen etuporttiversio

     -- Vakio ulkoinen avoin putkisto: Oletuspäätyportti

  5. Sijaintisignaalin palaute

     -- PLC-lukitus vaatii paikallaan signaalin: Varusta M9BW magneettikytkimet (2 kpl vakio); vain yksipuolinen tunnistus valitse S yksi kytkin

  6. Kierretiedot

     -- Koko 10/20 pienten kehysten oletus M5 kierre; keskisuuri 30/50 valinnainen G1/8 (XF), NPT1/8 (XN) Amerikkalainen kierre

Tyypilliset teolliset sovellukset

     -- 3C Electronics Precision Automation: sirun pyörivä asemointi, PCB monikulmainen optinen tarkastus, mikrokomponenttien indeksointikokoonpano

     -- Pakkaustuotantolinjat: Pullon sulkemisasemat, kartonki 90° suunnan vaihto, pyörivä etiketin kiinnitys

     -- Työstökoneiden kiinnikkeet: Työkappaleen kääntö, leimausjig indeksointipaikoitus

     -- Logistiset lajittelulaitteet: materiaalin ohjaus, putkilinjan pyörivä pysäytysmekanismi

     -- Minimanipulaattorien pääteefektori: Robotin nivelen pyöritys, tyhjiöistukan poiminta ja käännös

     -- Tarkkuustestauslaitteet: Näöntarkastuksen pyörivä pöytä, monikulmainen ilmatiiveystesti

Pneumaattisten piirien sovitusratkaisujen tukeminen

  1. Normaali yleinen piiri

     -- AFC-ilmalähteen kaksipisteyhdistelmä → 4V210 5/2 solenoidiventtiili → PU-ilmaletku → MSQ-kiertopöytä (magneettinen kytkin M9BW kytkettynä PLC:hen)

  2. Räjähdyssuojattu työpajapiiri

     -- Räjähdyssuojattu ilmalähteen käsittelyyksikkö → 50-VFE räjähdyssuojattu 5-tiemagneettiventtiili → taipuisa PU-letku → MSQB/MSQA pyörivä sylinteri vaaralliseen ympäristöön

  3. Mini Precision Micro Station

     --AC1500 miniilmansäätimen suodatin → 3V sarjan 3/2 solenoidiventtiili → PU4 ohut letku → MSQ10 / MSQ20 pieni pyörivä pöytä

Yhden lauseen yhteenveto

     SOLH MSQ kaksimäntäinen hammastanko ja hammaspyörä pyörivä pöytä jaettu MSQB-standardin ja MSQA korkean tarkkuuden luokkiin, tukee 0-190° säädettävää kääntöä, kaksoiskumia/hydraulista iskunvaimennusta, kahden pään/sivun ilma-aukon sijoittelua ja keskimmäistä onttoa johtoreikää, joka tuottaa 3-4 x 4-kertaisen pyörimisvoiman. elektroniikkaan, pakkauksiin, työstökoneisiin ja testausautomaatiolinjoihin.
