Asennussarja

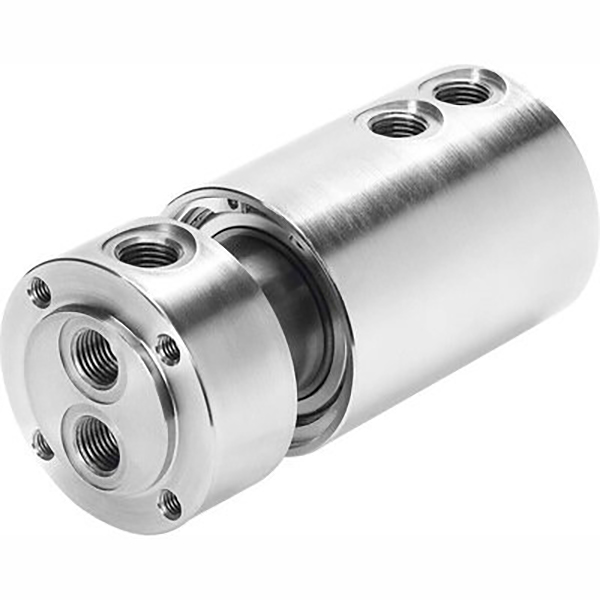

SOLIH GF -sarjan pneumaattinen pyörivä nivel, 360° pyörivä ilmakiertoliitin automaatioon. Yksi- ja monikanavaiset versiot, tyhjiö/positiivinen kaksoiskäyttö 0,095-1,0 MPa, max 300 rpm, matalan vääntömomentin tarkkuuslaakeritiiviste, alumiiniseosrunko. Portit M5-G1/2, yhteensopivat yhden kosketuksen liittimien kanssa. Ihanteellinen pyöriville pöydille, indeksointilevyille, robottiliitoksille, pyöriville kalusteille ja monipiirisille pyöriville pneumaattisille ohjauksille.

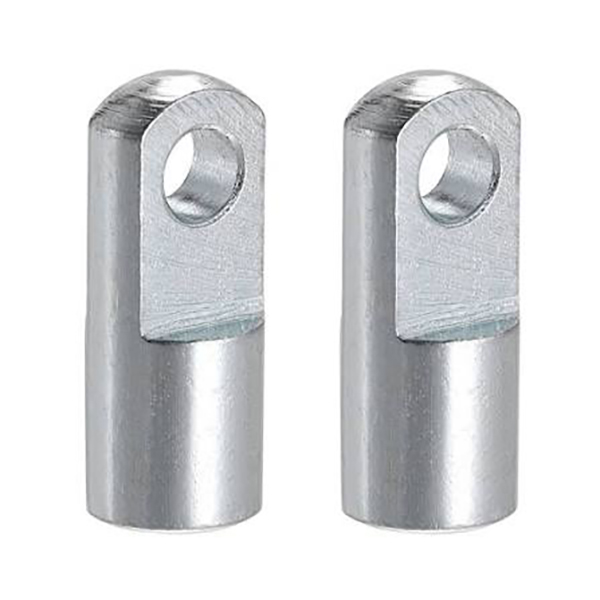

SOLH I -tyyppinen yksihaaranivel pneumaattisen sylinterin varren päähän, edullinen U-haarukkaliitin ±5° kääntyvillä. Hiiliteräs / ruostumaton rakenne, ulkokierre M10 × 1,25 M36 × 2,0 yhteensopivat 32-200 mm:n sylinterit, tapin reikä φ10-36 mm. AirTAC/SMC/kotimainen nimeäminen yhteensopiva (F M10×1.25I, I 32, CA2 40 I). Ihanteellinen työntökuormille, lineaarisille ohjaimille ja kääntömekanismeille.

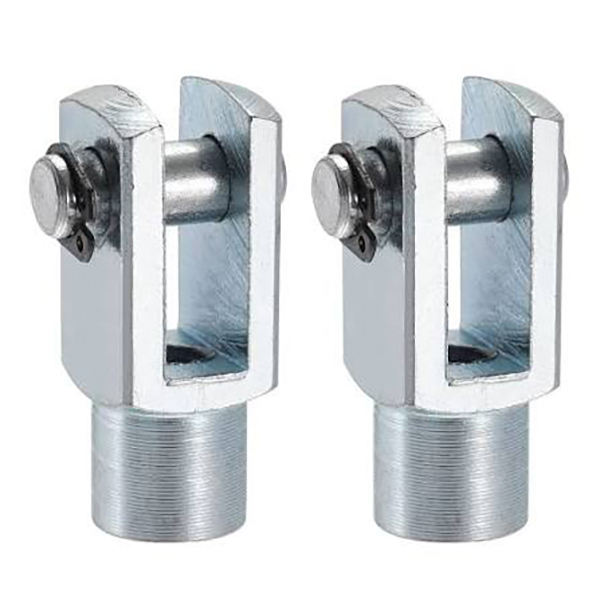

SOLH Y -tyyppinen kaksoiskorvaliitos pneumaattisen sylinterin varren päähän, vakiohaarukkaliitin vaihdettavissa SMC/AirTAC-osien kanssa. Sisäkierre M10×1,25-M27×2 sopivat 32-125mm reiät, tapin reikä φ10-27mm, ±5° yksitasoinen kääntö. Hiiliteräs mustattua/sinkittyä tai ruostumatonta terästä. Ihanteellinen yhden korvan kuormituskorvakkeille, joissa on suuri kuormitus työntövoimassa ja nivelmekanismissa.

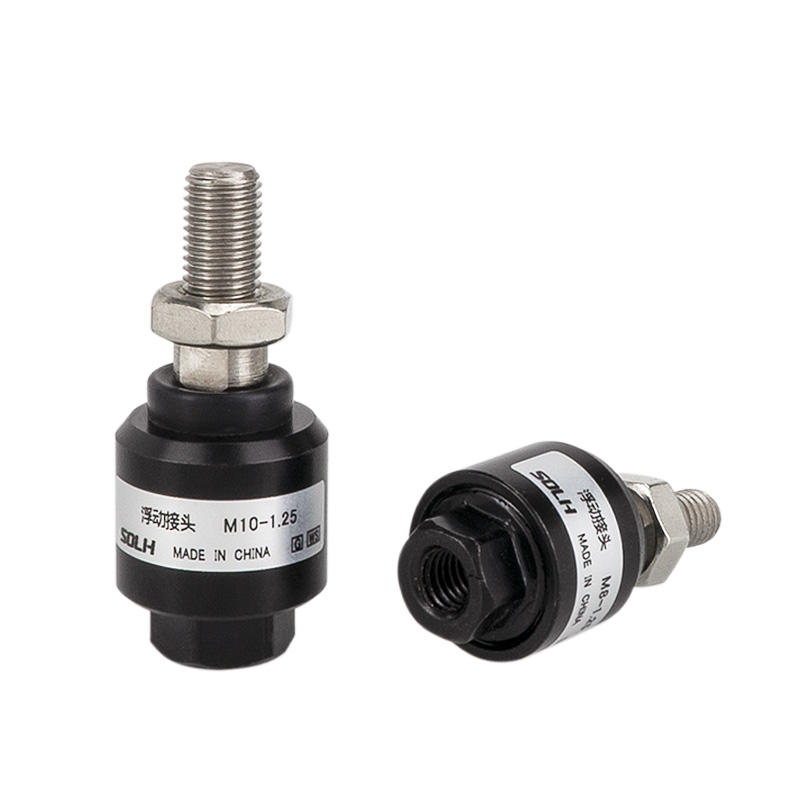

SOLH F-tyyppinen kelluva nivel pneumaattisen sylinterin varren päähän, joustava kuulapään kompensointiliitin. Vaimentaa aksiaalisia/säteittäisiä kohdistusvirheitä (aksiaalinen ±1,5 mm, kulma ±2°~±5°), eliminoi sivuvoiman ja suojaa sylinterin tiivisteitä. Kierteet M6×1.0-M20×1.5 sopivat 16-100 mm reikiin, anodisoitua alumiinia tai 304 ruostumatonta. Vaihdettavissa AirTAC F -sarjan kanssa, SMC JAF/JAHF. Ihanteellinen puristusliittimiin, kokoonpanolinjoihin ja pitkäiskun kuljetuksiin.

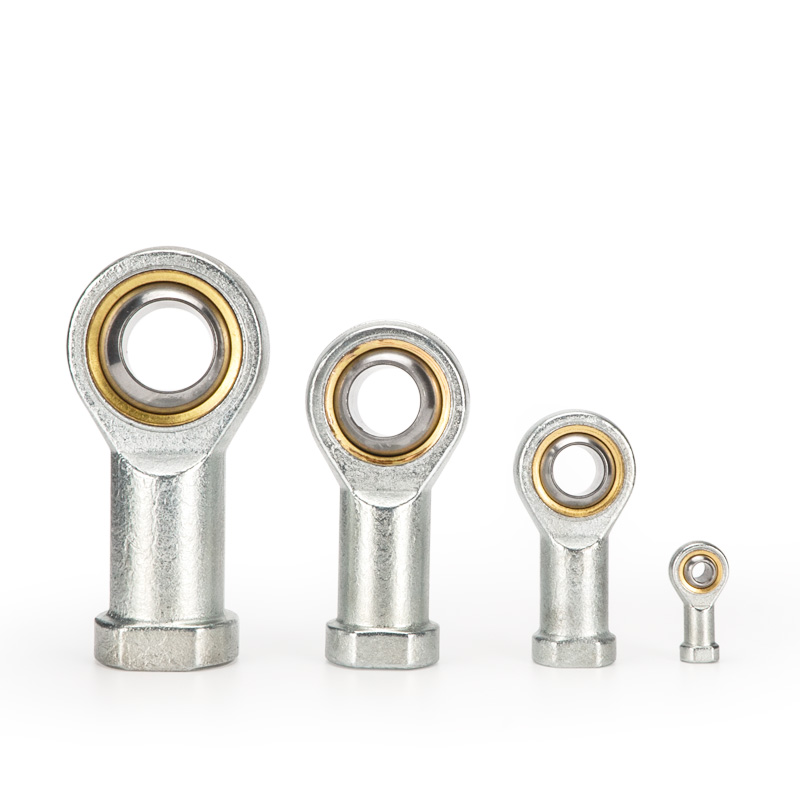

SOLH U -tyyppinen kalasilmävavan laakeri pneumaattiseen sylinterivavan päähän, 360° yleisnivel ±13°~±15° kääntyvillä. Kompensoi jopa 2 mm:n koaksiaalipoikkeamaa, eliminoi sivuttaisvoiman ja suojaa sylinterin tiivisteitä. Kierteet M6×1.0-M27×2 yhteensopivat 16-125mm reiät, laakeriteräs / itsevoiteleva kupari / 304 ruostumatonta vaihtoehtoa. AirTAC F-U ja SMC PHS vaihdettavissa. Ihanteellinen nopeisiin, epäkeskisiin ja monikulmaisiin kuormitusmekanismeihin.

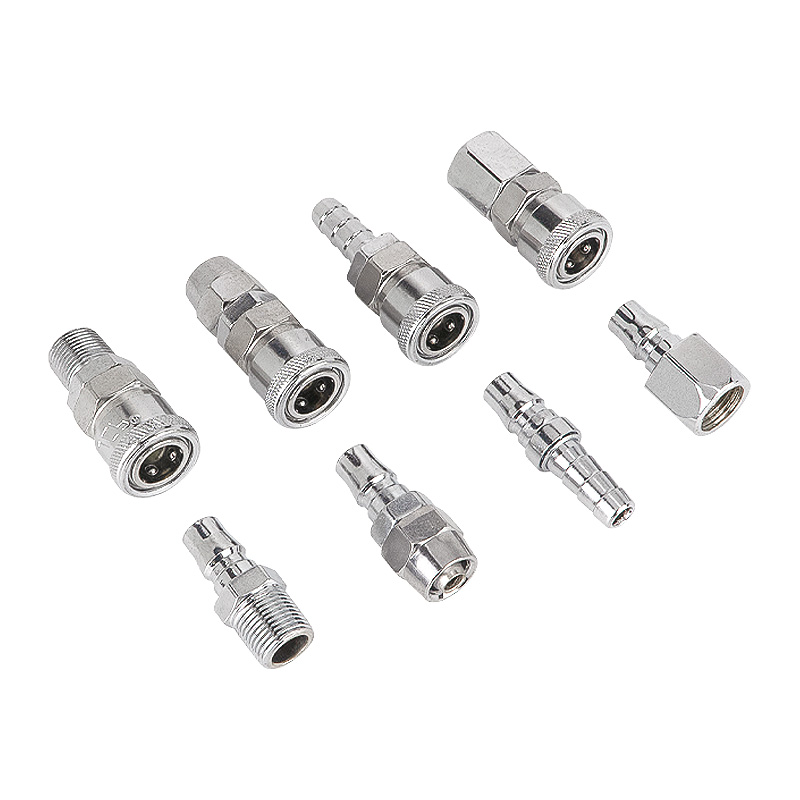

SOLH C-tyypin itselukittuva pneumaattinen pikaliitin, teräskuula itselukittuva rakenne yhdellä kädellä. NBR-tiiviste, käyttöpaine 0-1,0 MPa. Nikkelipinnoitettu teräs/muovi vaihtoehdot. PP10~PP40, PF/PH/SP/SM-sarja Φ4×6~Φ8×12 PU-putkelle ja G1/4, G3/8, G1/2 kierteille. Cross-brändi vaihdettavissa SMC:n ja AirTAC:n kanssa. Käytetään laajasti ilmakompressoreissa, paineilmatyökaluissa ja tyhjiögeneraattorin pneumaattisissa linjoissa.

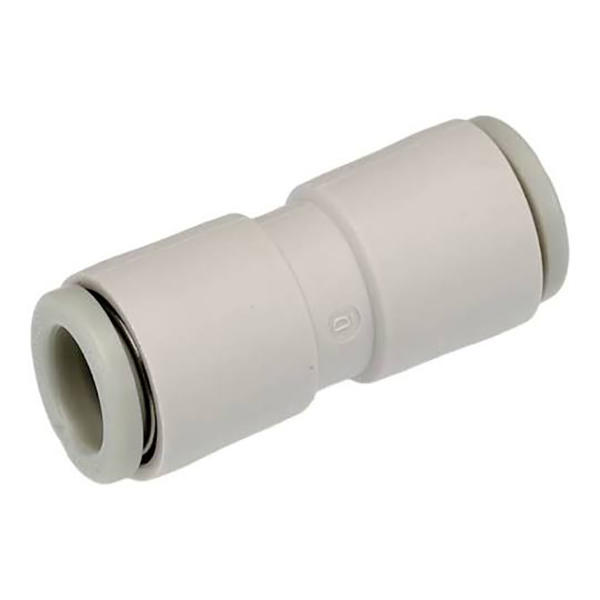

SOLH KQ2H yhdellä kosketuksella suora painallus, korvaa suoraan SMC KQ2H:n. POM-runko, nikkelipinnoitettu messinkikierre, NBR-tiiviste. Toimii paineilmassa 1,0 MPa asti ja tyhjiössä -95 kPa asti. Kattaa Φ2-Φ16 PU/PA-putket, metriset M & R kartiomaiset kierteet, samanhalkaisijaiset ja pienentävät kokoonpanot. Ihanteellinen tyhjiögeneraattoreille, mikrosylintereille ja suljetuille automaatiojärjestelmille pneumaattisille putkille.

SOLH KQ2F yhden kosketuksen painallusliitin, korvaa suoraan SMC KQ2F:n. Nikkelipinnoitettu messinkirunko, NBR-tiiviste, toimii tyhjiössä (-0,1 MPa) jopa 1,0 MPa paineilmassa. Toinen pää PU/PA/FEP/PFA-putkelle, toinen pää ulkokierre M5/Rc1/8~Rc1/2. Kompakti pyörivä rakenne ahtaisiin putkiin, käytetään laajalti solenoidiventtiileissä, sylintereissä ja automaation tyhjiöpiireissä.

SOLH KQ2S yhdellä painalluksella sovitus, suora SMC KQ2S vaihto. Nikkelipinnoitettu messinkirunko, NBR-tiiviste, toimii tyhjiössä (-0.1MPa) 1.0MPa asti paineilmassa. Toinen pää PU/PA-putkelle, ulkokierteinen pää upotetulla sisäkuusiohylsyllä mahdollistaa kuusioavaimen kiristyksen ahtaissa tiloissa. Erinomainen pienikokoisiin venttiilisaarekkeisiin, suuritiheyksisiin pneumaattisiin johtoihin ja tyhjiöadsorptiojärjestelmiin.
