KQ2H-sarjan suora työntösovitus

SOLH KQ2H yhdellä kosketuksella suora painallus, korvaa suoraan SMC KQ2H:n. POM-runko, nikkelipinnoitettu messinkikierre, NBR-tiiviste. Toimii paineilmassa 1,0 MPa asti ja tyhjiössä -95 kPa asti. Kattaa Φ2-Φ16 PU/PA-putket, metriset M & R kartiomaiset kierteet, samanhalkaisijaiset ja pienentävät kokoonpanot. Ihanteellinen tyhjiögeneraattoreille, mikrosylintereille ja suljetuille automaatiojärjestelmille pneumaattisille putkille.

Lähetä kysely

Tuotteen Kuvaus

KQ2H suora työntöliitin | SMC KQ2H vastaava pneumaattinen yhden kosketuksen liitin

Tuotemerkki: SOLH by Richge Technology | Pneumaattinen suora yhden kosketuksen työntöliitin paineilma- ja alipainelinjoille

1. Tuotteen yleiskatsaus

KQ2H on vakiona suora työnnettävä pneumaattinen liitin, jossa on push-to-connect-rakenne, joka on yhteensopiva PU- ja PA-nailonputkien kanssa. Se palvelee sekä paineilma- että tyhjiöputkistojärjestelmiä, ja se sopii laajasti ZH-, BM-, PBM-, PBX-sarjan tyhjiögeneraattoreihin. Yhtenä SOLH:n tärkeimmistä työntöliitossarjoista se voi korvata suoraan tuodut SMC KQ2H -liittimet.

KQ2H-sarja sisältää kolme pääalatyyppiä:

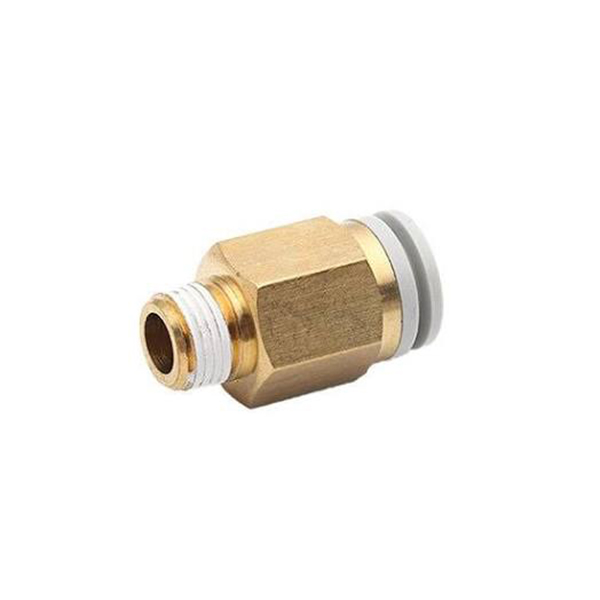

Uroslanka suora: Yksi pää ulkokierre (mikro M-kierre / R kartiokierre), toinen pää putken sisäänvienti

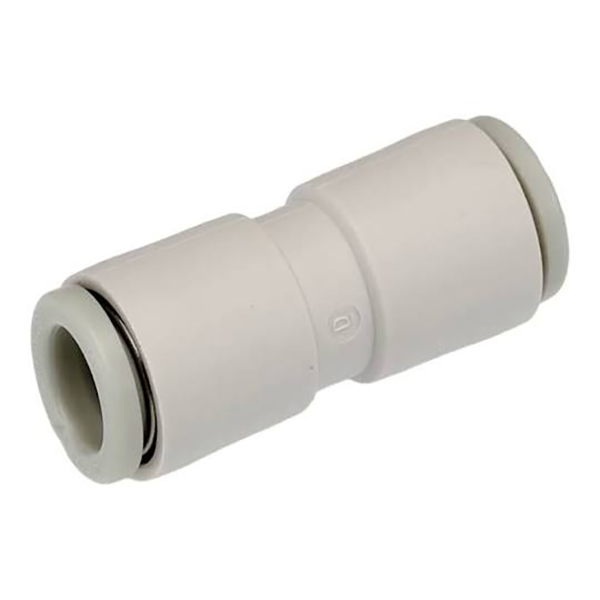

Halkaisijaltaan yhtä suuri suora (-00 pääte): Molemmat päät samalle ulkopinnan letkun päittäisliitokselle

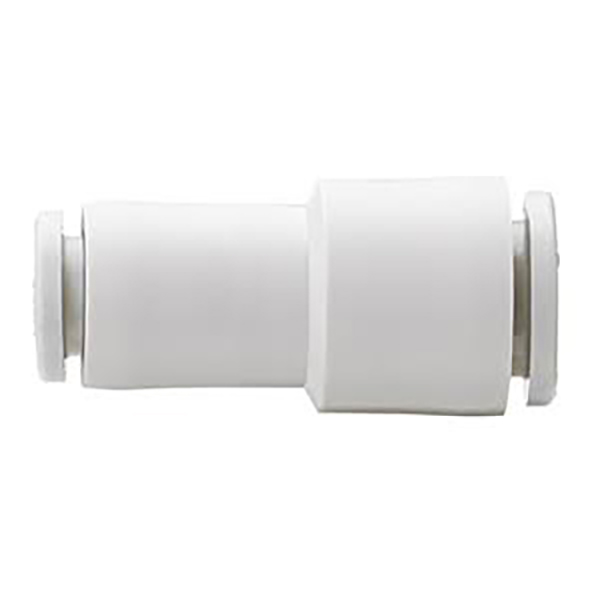

Vähentää suoraan: Kaksi porttia eri putkien ulkohalkaisijoille putkikoon muutoksen toteuttamiseksi

Kokoaminen ja purkaminen yhdellä kädellä: Aseta putki automaattista lukitusta varten; paina sinistä vapautusrengasta letkun vetämiseksi ulos, täysin standardoidut mitat.

2. Ydinominaisuudet

• Jousileuan yhden kosketuksen lukitusrakenne: Putki asetettu ja lukittu automaattisesti. Paina vapautuskaulus putken irrottamiseksi kätevää kokoamista varten.

• Materiaalin koostumus: Vahvistettu POM-muovirunko; nikkelipinnoitettu messinkikierrepää ruosteenesto ja luotettava tiivistys.

• NBR nitriilikumitiiviste toimii tasaisesti positiivisissa paineilma- ja negatiivisissa tyhjiöpiireissä.

• Täysikokoinen peitto: Pieni letku Φ2/3.2/4, tavallinen Φ6/8/10/12 ja suuri koko Φ16. Tukee mikro-M-kierteitä (M3, M5, M6) ja imperial R kartiokierteitä (1/8,1/4,3/8,1/2), jotka sopivat tyhjiögeneraattoreihin ja mikrosylintereihin.

• Kompakti koko, ihanteellinen asennettavaksi kapeisiin automatisoitujen koneiden tiloihin.

3. Mallikoodin selitys

Esimerkkejä:

KQ2H04-M5: Ulkokierteinen suora liitin Φ4 putkelle, M5 × 0,8 ulkokierre

KQ2H06-01S: Ulkokierteinen suora liitin Φ6 putkelle, R1/8 kartiokierre.

KQ2H08-00: Halkaisijaltaan yhtäläinen suora liitin, molemmat portit Φ8-letkulle

KQ2H06-08: Pienentävä suora sovitus, Φ6 toisella puolella, Φ8 toisella puolella

Koodisegmentti	Kuvaus
KQ2H	Sarjakoodi: suora työntösovitus
23.02.04.06.8.10.12.16	Putken ulkohalkaisija ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm
M3G/M5/M6	Metrinen mikrouloskierre: M3 × 0,5 / M5 × 0,8 / M6 × 1,0
01S/02S/03S/04S	Imperial R-uroskierre kartiomainen: R1/8 / R1/4 / R3/8 / R1/2
-00	Sama halkaisija suora, sama putki molemmissa päissä
Kaksinumeroisia esim. 06-08	Pienentäminen suoraan: etuputken halkaisija → takaputken halkaisija

4. Tärkeimmät tekniset tiedot

Tuote	Parametri
Soveltuva väline	Paineilma, tyhjiön alipaine
Käyttöpaine	0 ~ 1,0 MPa; Max tyhjiö: -95kPa
Käyttölämpötila	-5℃ ~ +60℃
Rungon materiaali	Vahvistettu POM; Lanka: Nikkelipinnoitettu messinki
Tiivistemateriaali	NBR Nitriilikumi
Yhteensopiva letku	PU-putki, PA-nylonputki
Toimintatapa	Aseta lukitsemaan; puristusrengas putken irrottamiseksi

5. Mallin teknisten tietojen luettelo

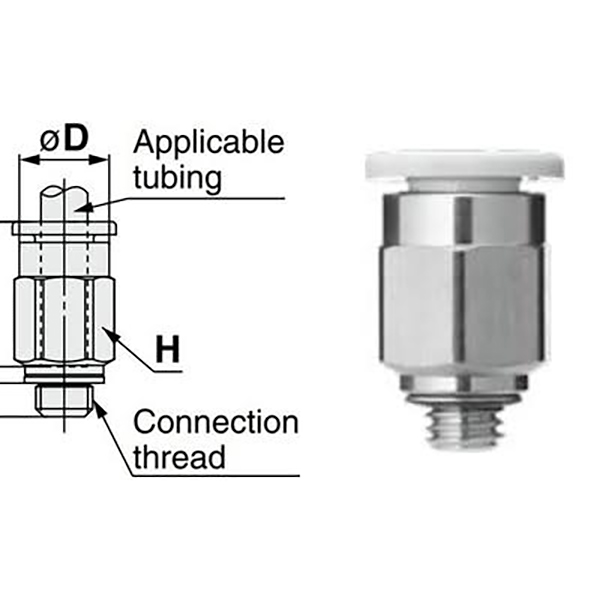

5.1 Uroslanka metrisellä mikrolangalla

Malli	Kierre	Putki ΦD
KQ2H02-M3G	M3 × 0,5	Φ2
KQ2H02-M5	M5 × 0,8	Φ2
KQ2H23-M3G	M3 × 0,5	Φ3.2
KQ2H23-M5	M5 × 0,8	Φ3.2
KQ2H04-M3G	M3 × 0,5	Φ4
KQ2H04-M5	M5 × 0,8	Φ4
KQ2H04-M6	M6 × 1,0	Φ4
KQ2H06-M5	M5 × 0,8	Φ6
KQ2H06-M6	M6 × 1,0	Φ6

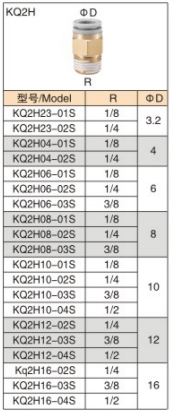

5.2 Uroslanka Imperial R kartiolangalla

Malli	Kierre	Putki ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

5.3 Halkaisijaltaan yhtäläinen suora -00-sarja

Malli	Putki ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 Suoran sarjan vähentäminen

Malli	Putki ①	Putki ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. Sovellusskenaariot

•Ilmansyöttö- ja adsorptioputkien sovitus ZH / BM / PBM / PBX tyhjiögeneraattoreihin

• Putket mikrosylintereille ja automaatiolaitteiden solenoidiventtiileille, asennus ahtaisiin tiloihin

• Pääilmalinjan haara, halkaisijaltaan yhtäläinen putken puskuliitos tai putken koon muutos

• Pneumaattiset testijigt, robottipneumaattiset piirit

7. Asennusohjeet

1. Leikkaa putki litteäksi ilman jäysteitä. Purseet naarmuttavat tiivisterenkaita ja aiheuttavat ilma- tai tyhjiövuodon.

2. Työnnä letku kokonaan sisään, kunnes se kiinnittyy leukoihin. Paina aina vapautusrengasta ennen kuin vedät putken ulos; älä koskaan nypi väkisin.

3. Suositellaan jäykille PU/PA-nylonletkuille. Ohutseinäistä PE-pehmeää letkua ei suositella.

4. Vahvista työntösyvyys tyhjiötyöolosuhteissa. Vertaa toistuvia alipainesyklejä BPS-kierrettäviin liittimiin vaihtoehtoista valintaa varten.
