U-tyypin tangon pään laakeri kalasilmäliitos

U-tyypin tangon pään laakeri kalasilmäliitos | 360° yleisnivelliitin sylinterin varren päähän

Tuotemerkki: SOLH by Richge Technology | Pneumaattisen sylinterin männänvarren yleislaakeri

1. Tuotteen yleiskatsaus

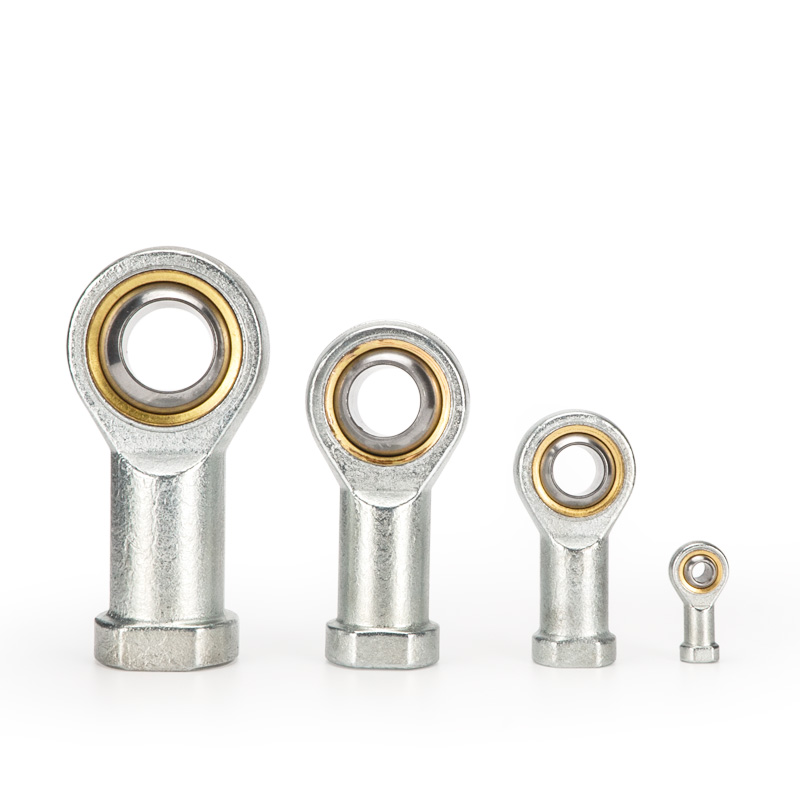

     U-tyyppinen kalansilmäliitos, joka tunnetaan myös nimellä tangon pään pallolaakeri, jossa on jälkiliite U, on 360° yleisnivelvaruste, joka on asennettu sylinterin männän varteen. Se ratkaisee kohdistusvirhe- ja monisuuntaiset heilahdusongelmat ja eliminoi sivuttaisvoiman, mikä on yhteensopiva SC-, MA-, MAL- ja muiden tavallisten pneumaattisten sylintereiden kanssa.

2. Rakenne ja ydintoiminnot

     • Rakenne: Ulkokierre (kytke männänvarsi) + pallomainen kuulalaakeri + ulkorengas, vapaa radiaalinen ja kulmakääntö.

     • Kääntökapasiteetti: ±13°~±15° yleiskääntö, paljon suurempi kuin ±5° I/Y-haarukan liittimistä monisuuntaiseen mukautuvaan säätöön.

     • Materiaalivaihtoehdot

￮ Vakio: Laakeriteräs / hiiliteräs, pintakarkaistu mustalla oksidilla tai galvanoitu

￮ Kulutusta kestävä: Kupariseosholkki / itsevoiteleva tyyppi

￮ Korroosionesto: 304 ruostumaton teräs

     • Ydinedut

￮ Kompensoi koaksiaalipoikkeamaa 2 mm asti ja kulmapoikkeamaa 15° asti

￮ Estä taivutusmomentti ja sivuvoima männän varteen, suojaa sylinterin tiivisteitä

￮ Ihanteellinen nopeisiin, korkeataajuisiin ja epäkeskisiin kuormitusolosuhteisiin

3. Mallin nimeämissopimus valtavirran brändeille

  1) AirTAC (laajasti hyväksytty)

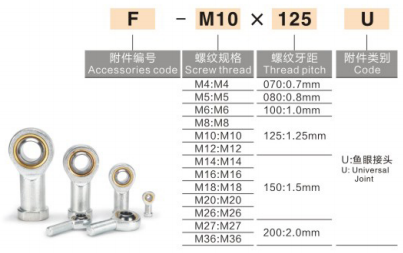

     Muoto: F-M kierre × jako U
     Määritelmä: F = lisävaruste; M = kierteen erittely; U = kalasilmävavan pään laakeri

     • F-M8 × 1,25U 25 mm:n sylinterille

     • F-M10×1,25U 32 mm:n sylinterille

     • F-M12×1,25U 40 mm:n sylinterille

     • F-M16 × 1,5U 50/63 mm:n sylinterille

     • F-M20×1,5U 80/100 mm:n sylinterille

  2) SMC PHS -sarja: Muoto: PHS-lanka, esimerkki: PHS-10

  3) Yleinen kotimainen merkintä: SI/M12×1.25 (ulkopuolinen kierre), SA/M12×1.25 (uloskierre)

4. Yhteiset tekniset tiedot ja sylinterin porauskaavio

5. Vertailu: U-tyypin Fish Eye vs. I/Y Clevis / F kelluva nivel

  Valintaopas: Suuri epäkeskisyys ja monisuuntainen keinu → U-tyyppi; Virheellinen kohdistus ja korkean taajuuden toiminta → F-tyyppi; Hidas nopeus raskas kuorma → Y-tyyppi; Kaksoiskorvan kannatin → I-type.

6. Asennusohjeet

  1. Ruuvaa sisäkierre männänvarren ulkokierteeseen, aseta anaerobinen kierrelukko ja säädä kiristysmomentti kunnolla.

  2. Asenna ulompi rengasreikä kuormitustapin akseliin. Tiukkaa koaksiaalista kohdistusta ei vaadita ja tietty epäkeskisyys on sallittu.

  3. Käyttöpaine: ≤1,0 MPa vakiosylintereille; käyttölämpötila: -20℃ ~ +120℃.

  4. Soveltuu dynaamiseen push-pull-kuormaan ja korkeataajuiseen käyttöön rajoitetussa asennustilassa. Ei jatkuvaan puhtaaseen pyörivään liikkeeseen.

7. Tyypilliset sovellusskenaariot

     • Automaatiolaitteet, 3C-elektroniikka, robottitarttujat

     • Nopeat kuljetus-, leimaus- ja puristussovitusmekanismit, pitkäiskut

     • Laitteet, joilla on huono koaksiaalisuus, voimakas tärinä ja epäkeskinen kuorma
