I-tyypin yksihaaranivel sylinterin varren päähän

I-tyypin yksihaaranivel sylinteritangon päähän | Pneumaattinen sylinteri I Clevis-liitin

Tuotemerkki: SOLH by Richge Technology | Vakiosylinterinen männänvarren pään yksikorvainen kiinnitys

1. Tuotteen yleiskatsaus

     I-tyypin niveltä, joka tunnetaan myös nimellä sylinterin männänvarren yksikorvainen / U-haaraliitin, käytetään saranoituun liitäntään sylinterin männänvarren ja kuormien välillä. Se mahdollistaa ±5° heilahtelun yhdessä tasossa. Yksinkertaisen asennuksen ja erinomaisen veto- ja puristuskestävyyden ansiosta se on yleisin päätyliitin tavallisille pneumaattisille sylintereille.

2. Rakenne ja keskeiset ominaisuudet

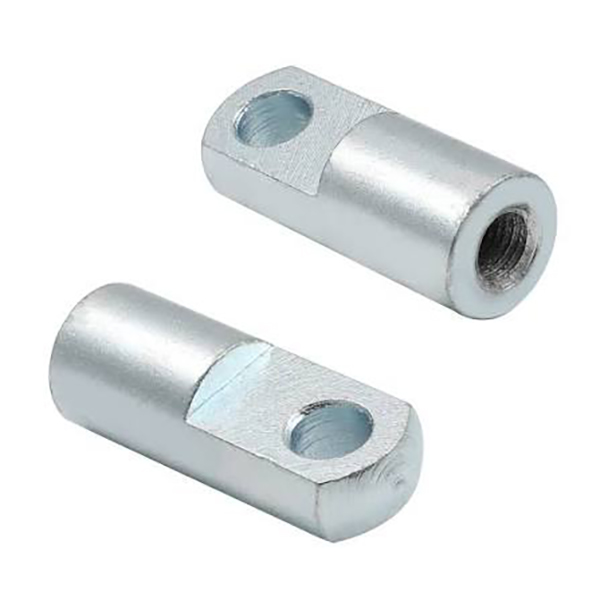

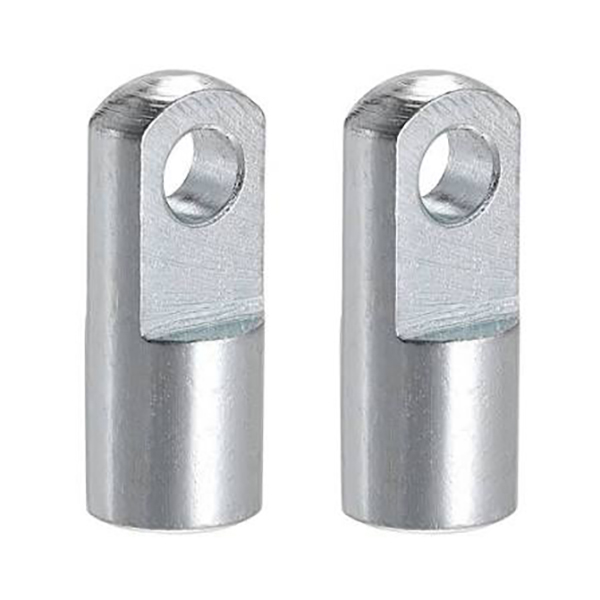

     • Profiili: Sylinterimäinen runko, jossa yksi korvareikä (U-muotoinen aukko); naaraskierre pässä männän varteen ruuvaamista varten.

     • Toiminto: Edullinen nivelletty vaihtoehto Y-tyyppiselle haarukalle ja tangon pään laakerille; Pieni kulman heilautus kompensoi kohdistusvirheet asennuksen aikana.

     • Materiaali: Hiiliteräs (mustoitu / nikkelipinnoitettu), valurauta, ruostumaton teräs. Pin-reikä vaatii yhteensopivan tapin ja sokkan.

     • Vertailuetu: Halvempi kuin kelluva liitos; suurempi jäykkyys ja suurempi kantavuus kuin tangon pään laakerit.

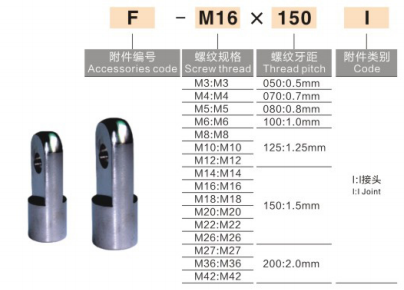

3. Mallin nimeämissopimus

  1) AirTAC-standardi: F-M10×1.25I: F = lisävaruste, M10×1.25 = kierretiedot, I = I-tyypin haarukka

  2) SMC-standardi (MBB / CA2 / CS1-sarja)

     • I-32: I-tyypin haarukka 32 mm:n sylinterille

     • CA2-40-I: CA2-sarja, 40 mm:n reikä, I-tyypin liitos

  3) Yleinen kotimainen merkintä: I-M16 × 1,5: Kierre M16 × 1,5, sopii 50/63 mm:n sylintereille

4. Tekniset tiedot ja sylinterin porauskaavio

5. Asennusohjeet

  1. Ruuvaa I-tyypin haarukan sisäkierre männänvarren ulkokierteeseen, kiristä löystymisen estämiseksi. Anaerobinen lankalokero on valinnainen.

  2. Kohdista kuorman puoleinen korvatulppa I-liitoksen yhden korvan reikään, aseta tappi, asenna sokkat molempiin päihin estääksesi tapin putoamisen.

  3. Käyttökohteet: Push-pull -kuorma, lineaarinen ohjain, kääntömekanismi. Ei suositella nopeisiin/korkeataajuisiin heilahdussovelluksiin (suositeltavana on tangon pään laakeri).

6. Yleisen vaihtomallin pikaopas

     • 32 mm:n reikä: F-M10×1.25I / I-32

     • 40 mm:n reikä: F-M12×1.25I / I-40

     • 50/63mm reikä: F-M16×1.5I / I-50/63

     • 80/100mm reikä: F-M20×1.5I / I-80/100

7. Vertailu: I-tyyppi vs Y-tyyppi vs. tangon pään laakeri vs. kelluva nivel
