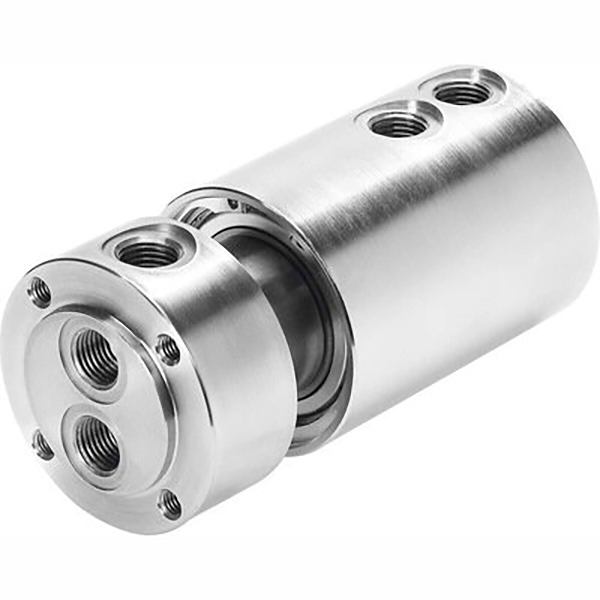

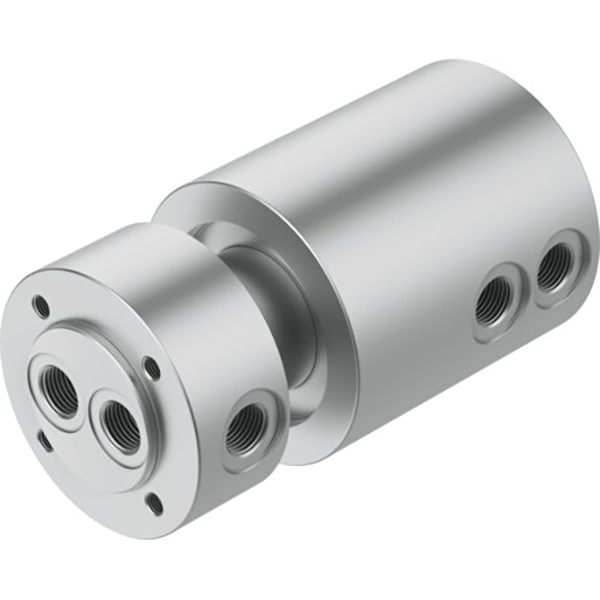

GF-sarjan pneumaattinen pyörivä nivel

GF-sarjan pneumaattinen pyörivä nivel | SOLIH Single & Multi Passage Air Rotary Union

Tuotemerkki: SOLH by Richge Technology | 360° pyörivä pneumaattinen pyörivä ilmaliitin automaatioon

1. Tuotteen yleiskatsaus

     GF-sarjat ovat yksi- ja monikanavaisia ​​pneumaattisia pyöriviä liitoksia, jotka on suunniteltu jatkuvasti toimittamaan paineilmaa kiinteästä ilmalähteestä pyöriviin pöytiin, robottiliitoksiin ja pyöriviin kiinnikkeisiin. Se estää letkujen sotkeutumisen, ilmavuodon ja ilman ylityksen pyörimisen aikana, mikä on ihanteellinen automatisoituihin pyöriviin pneumaattisiin piireihin.

2. Tekniset ydintiedot (SOLH-standardi)

     • Toimiva neste: Paineilma, yhteensopiva tyhjiön kanssa

     • Työpaine: -0,095～1,0 MPa, kaksikäyttöinen tyhjiölle ja ylipaineelle

     • Ympäristön lämpötila: -10～60℃

     • Max pyörimisnopeus: 300 rpm (vakioversio)

     • Tiivistysrakenne: Tarkkuuslaakeri + kulutusta kestävä pyörivä tiiviste

     • Porttien koot: M5, G1/8, G1/4, G3/8, G1/2

     • Materiaali: Runko alumiiniseosta, kevyt ja kestävä

3. Mallin ja portin pikaopas

4. Tuotteen tärkeimmät ominaisuudet

     • 360° vapaa pyöriminen ilman ilmaletkun sotkeutumista

     • Pieni vääntömomentti, tasainen pyöriminen ilman moottorin kuormituksen lisäämistä

     • Luotettava tiivistys, vuotojen esto ja poikkiilman esto pitkän pyörimisen aikana

     • Suora liitäntä yhden kosketuksen liittimillä helppoa asennusta varten

     • Kaksoistoiminto alipaineelle ja ylipaineelle

     • Saatavana monikanava useiden sylinterien synkroniseen ohjaukseen

5. Tyypilliset sovellusskenaariot

     • Pyörivät työpöydät, indeksointilevyt, pyörivät sylinterit

     • Robottiliitokset, manipulaattorit, pyörivät jigit ja kiinnikkeet

     • Pakkauskoneet, seulatulostimet, pyörivän portin pneumaattiset piirit

     • Laitteet, joissa on monipiirinen samanaikainen pyörivä ohjaus
