Y-tyypin kaksoiskorvaliitos sylinteritangon päähän

SOLH Y -tyyppinen kaksoiskorvaliitos pneumaattisen sylinterin varren päähän, vakiohaarukkaliitin vaihdettavissa SMC/AirTAC-osien kanssa. Sisäkierre M10×1,25-M27×2 sopivat 32-125mm reiät, tapin reikä φ10-27mm, ±5° yksitasoinen kääntö. Hiiliteräs mustattua/sinkittyä tai ruostumatonta terästä. Ihanteellinen yhden korvan kuormituskorvakkeille, joissa on suuri kuormitus työntövoimassa ja nivelmekanismissa.

Lähetä kysely

Tuotteen Kuvaus

Y-tyypin kaksoiskorvaliitos sylinteritangon päähän | Haarukan pneumaattinen sylinteri Y Clevis Fitting

Tuotemerkki: SOLH by Richge Technology | Vakio pneumaattisen sylinterin männänvarren Y-haarukan kiinnitystarvike

1. Tuotteen yleiskatsaus

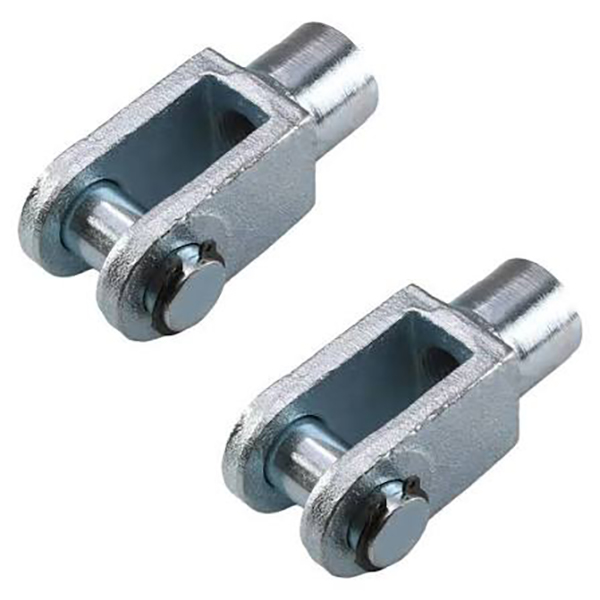

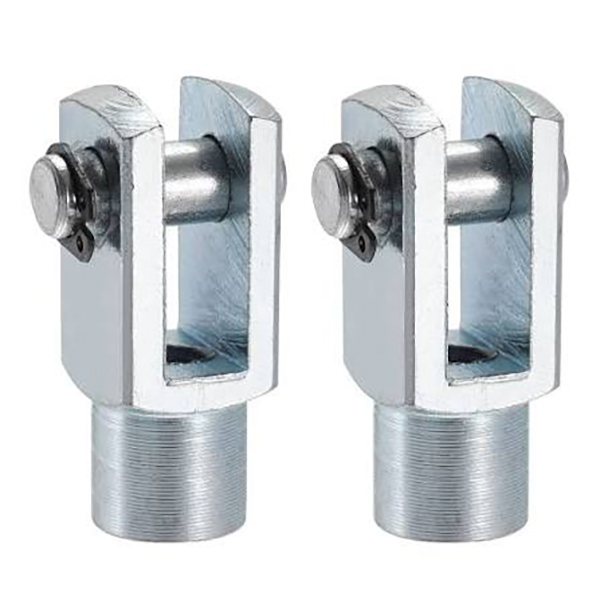

Y-tyyppinen nivel, jota kutsutaan myös kaksoiskorvahaarukan haarukiksi, tulee sisäkierteellä, joka kiinnitetään sylinterin männän varteen. Sen kaksoiskorvat kiinnittävät yhden kuorman korvakorun, joka on koottu tappiakselilla saranoitua liitäntää varten. Se mahdollistaa ±5° käännön yhdessä tasossa. Pneumaattisten sylintereiden vakioliitäntävarusteena se on täysin vaihdettavissa SMC- ja AirTAC-standardin varaosien kanssa.

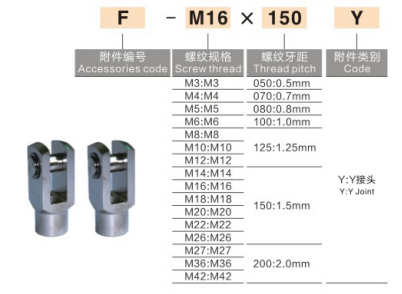

2. Mallin nimeämissopimus

AirTAC-standardi: F - Lanka + Y
Esimerkkejä: F-M10×1,25Y, F-M12×1,25Y

SMC-standardi: Y + porauskoko
Esimerkkejä: Y-32, CA2-40-Y

• Y: Y-tyyppinen kaksoiskorvahaara

• Suffiksikierre vastaa männänvarren kierrettä: M10×1.25 / M12×1.25 / M16 × 1,5

3. Yhteinen määritystaulukko

Malli	Männänvarren kierre	Sopiva sylinterin poraus	Pin Reiän halkaisija
Y-M10 × 1,25	M10 × 1,25	32 mm	φ10
Y-M12 × 1,25	M12×1,25	40 mm	φ12
Y-M16 × 1,5	M16 × 1,5	50/63mm	φ16
Y-M20 × 1,5	M20 × 1,5	80/100mm	φ20
Y-M27 × 2	M27 × 2	125mm	φ27

4. Materiaali- ja tekniset parametrit

• Materiaali: Hiiliteräs mustalla oksidilla / sinkitty viimeistely, ruostumaton teräs valinnainen

• Kääntökulma: ±5° yksitasoinen kääntö

• Yhteensopivuus: Sopii täyden valikoiman vakio pneumaattisille sylintereille

• Asennus: Ruuvaa liitos männän varteen, aseta kuorman yksittäinen korvake Y-haarukkaan, kiinnitä tappiakselilla ja sokalla.

5. Pikavertailu: Y-tyyppi / I-tyyppi / tangon pään laakeri

Lisävaruste	Rakenne	Swing-suorituskyky	Sovellus
Y-tyyppinen Clevis	Kaksoiskorvahaarukka	±5° yksisuuntainen kääntö	Yhdistä yhdellä korvakuormituskorvakkeella, korkea kantavuus
Kirjoitan Clevis	Yksi korvakoru	±5° yksisuuntainen kääntö	Yhteensopiva kaksinkertaisen korvakuormituksen kanssa
Tangon pään laakeri	Pallomainen yleisnivel	±13° monisuuntainen kääntö	Suuntausvirheeseen ja epäkeskisen kuorman asennukseen

6. Valintaopas

Jos kuormasi puoli on yksi korvavarsi → valitse Y-haarukka.
Jos kuormapuoli on kaksoiskorvakorvake → valitse I clevis.
Jos asennus on epäkesko ja kohdistusvirhe → valitse tangon pään laakeri
