Yksityiskohtainen esittely Richge Technologyn korkeajänniteeristimistä

     Ammattimaisena valmistajana, jolla on 37 vuoden syvällinen kokemus voimalaitteiden alalla,Richge Technology (Ningbo Richge Technology Co., Ltd., englanninkielinen logo "Richge")luottaa kypsään tekniseen kertymiseen ja tiukkaan laadunvalvontaan. Sen korkeajännitteiset eristetuotteet kattavat koko keski- ja korkeajännitetason, palvelevat laajasti sähköjärjestelmiä, teollisuuden sähkönjakelua ja muita skenaarioita. Tuotejärjestelmä on rakennettu kolmen keskeisen edun ympärille: "luotettava eristyskyky, vahva sopeutumiskyky ympäristöön ja erinomaiset räätälöintimahdollisuudet". Seuraavassa on yksityiskohtainen esittely viidestä näkökulmasta: tuotteen sijoittelu, ydintuotekategoriat, tekniset ominaisuudet, sovellusskenaariot ja laadunvarmistus.

1. Tuotteen sijoittelu ja jännitteen kattavuusalue

     Richge Technologyn suurjänniteeristimet keskittyvät voimansiirto- ja jakelulaitteiden ydineristystarpeisiin ja keskittyvät "keski- ja korkeajännitteen täyden skenaarion mukauttamiseen". Jännitetasot kattavat kolme valtavirran keski- ja korkeajännitealuetta 12kV, 24kV ja 35kV (sopeutuvat yleisiin keskijännitejärjestelmiin kotimaisissa sähköverkoissa). Samalla se pystyy räätälöimään eristysratkaisuja korkeammille jännitetasoille erityistarpeita varten. "Korkeajännitelaitteiden tärkeimmiksi tukikomponenteiksi" luokiteltuja tuotteita toimitetaan pääasiassa täydellisille konevalmistajille, kuten suurjännitekojeistoille, sähköasemalaitteille ja maadoituskytkimille, sekä energiatekniikan ja teollisuusprojektien asiakkaille. Ne ovat ydinkomponentteja korkeajännitejärjestelmien "eristysturvallisuuden ja vakaan toiminnan" varmistamiseksi.

2. Ydintuotekategoriat ja tekniset parametrit

      Julkisen tuotetiedon mukaan Richge Technologyn suurjänniteeristeet voidaan jakaa kolmeen ydinsarjaan. Jokainen luokka on suunnattu sopeutumaan erilaisiin suurjänniteskenaarioihin rakennesuunnittelun, materiaalivalinnan ja suorituskykyindikaattoreiden osalta:

2,1 12 kV:n suurjänniteeristyssarja (päävirran keskijänniteperusmalli)

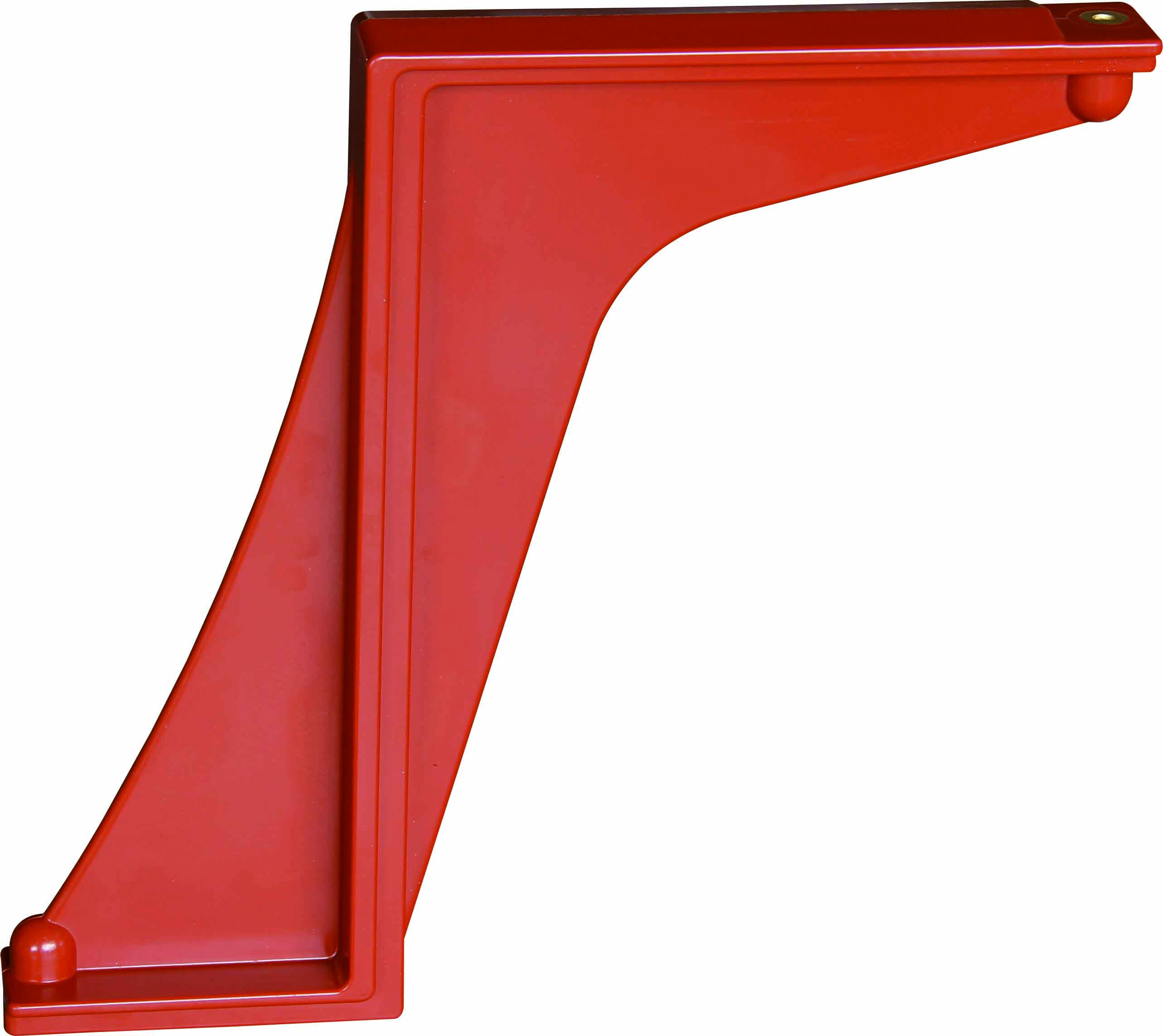

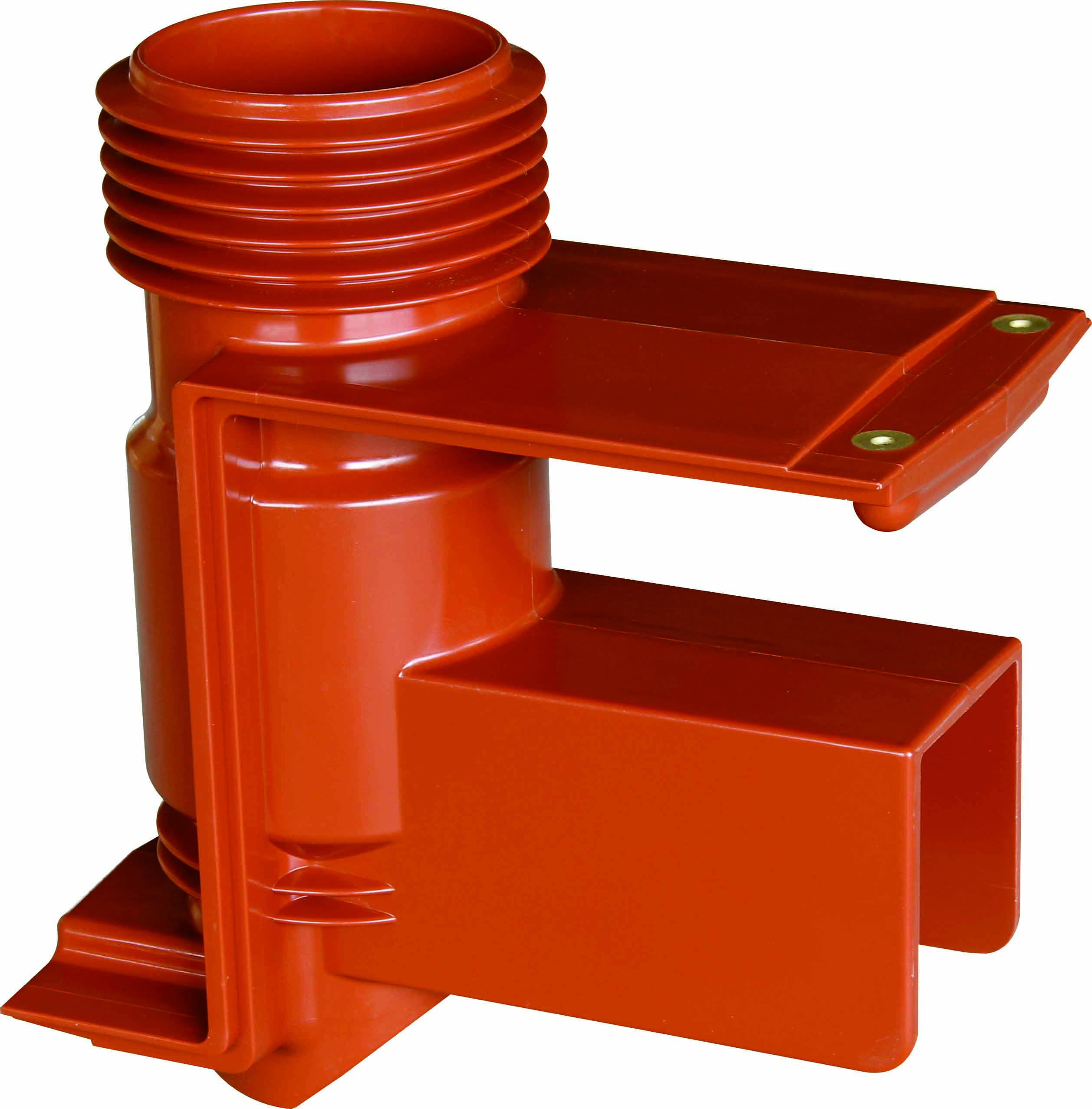

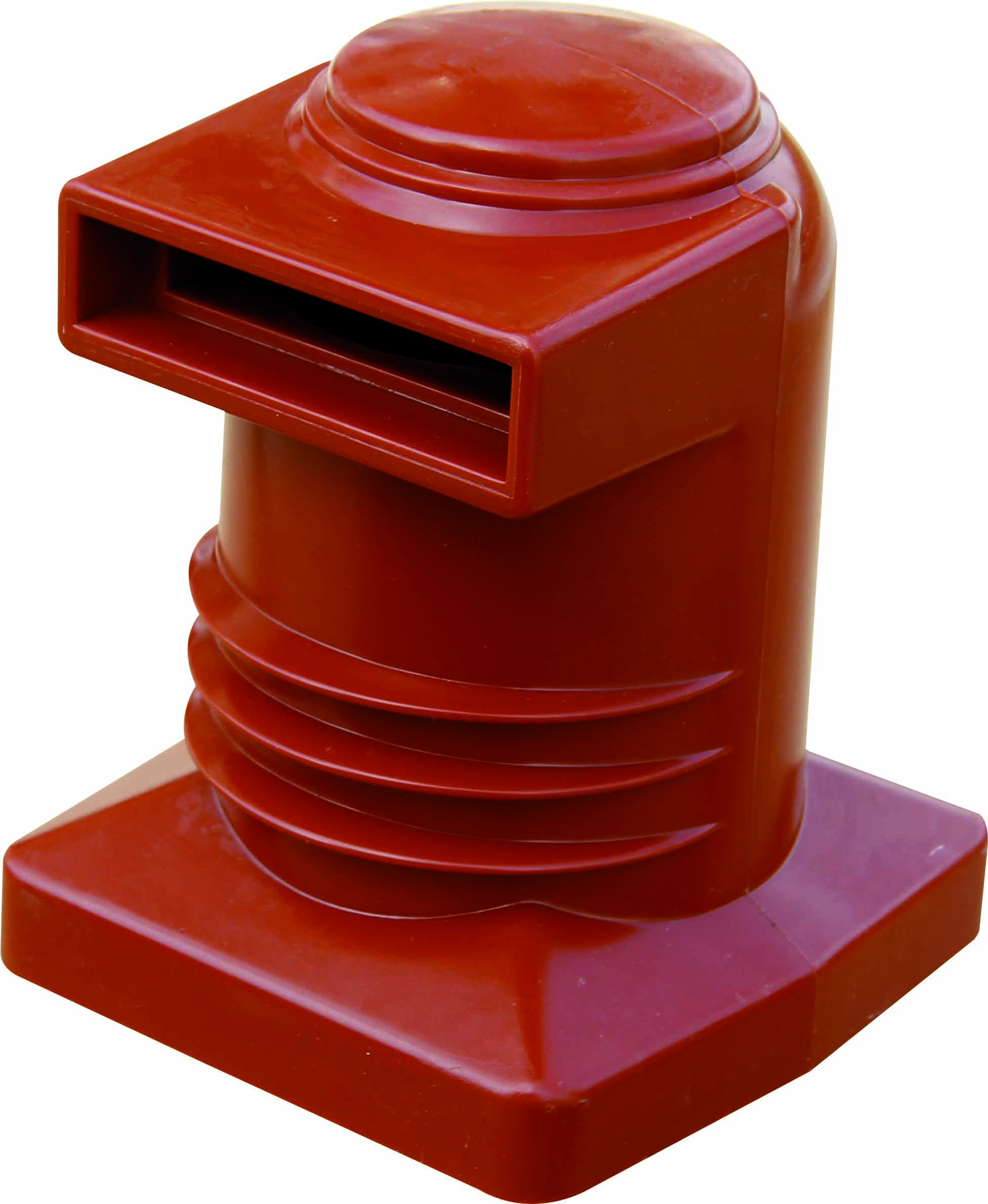

     •Perustuotteet:JYZ-sarjan eristimet (malleissa JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), eristyskannattimet kojeistoissa, kosketineristyskannet

     •Materiaalin ominaisuudet:Epoksihartsia tai silloitettua polyeteeniä (XLPE) käytetään perusmateriaalina, ja sillä on erinomainen dielektrinen häviökyky (dielektrinen häviökerroin tanδ ≤ 0,003@20℃), rikkoutumiskestävyys (≥20kV/mm) ja se on UV-kestävä ja ikääntymisenkestävä, sopeutuu pitkäkestoiseen ulko- tai suljettuun ympäristöön.

     •Tärkeimmät toiminnot:Käytetään pääasiassa 12 kV kojeistoissa ja rengasverkkokaapeissa suurjännitekoskettimien ja -kiskojen sähköisen eristyksen ja mekaanisen tuen toteuttamiseksi, vuotojen tai virumisen estämiseksi ja kaapin kytkintoimintojen aiheuttaman ohimenevän sähköisen rasituksen kestämiseksi.

    • Tekniset ominaisuudet:Kompakti rakenne, joka mukautuu valtavirran 12kV kytkinlaitteisiin (kuten KYN28, XGN-sarja). Joissakin malleissa on asemointiurarakenne nopeaa asennusta ja tarkkaa asemointia varten.

2,2 24 kV:n suurjänniteeristyssarja (Keski-korkeajännitteinen edistynyt malli)

     •Perustuotteet:GIS-eristimet (välieristimet/sulkueristeet), kaapeliläpiviennit, eristysväliseinät

     •Tekniset kohokohdat:

1.        Eristimet käyttävät "integroitua muovausprosessia" ilman liitosrakoja, mikä eliminoi rakenteellisista vioista aiheutuvat eristysvauriot;
2.        Kaapeliholkkeissa on sisäänrakennetut suojakerrokset sähkökentän jakautumisen optimoimiseksi ja liiallisen paikallisen kentänvoimakkuuden aiheuttaman rikkoutumisen välttämiseksi;
3.       Eristysväliseinillä on "kaksipuolinen saastumista estävä rakenne", jonka ryömintäetäisyys on ≥315 mm (standardin GB/T 16927.1 mukainen), ja ne mukautuvat ympäristöihin, joiden saastetaso on Ⅲ tai enemmän.

• Suorituskykyindikaattorit:Nimellinen lyhytkestoinen kestovirta ≥25kA/4s, nimellishuippukestävyysvirta ≥63kA ja eristyskyky on vakaa lämpötila-alueella -30℃ ~+80℃.

2,3 35 kV:n suurjänniteeristyssarja (keskisuuren ja korkean jännitteen huippuluokan malli)

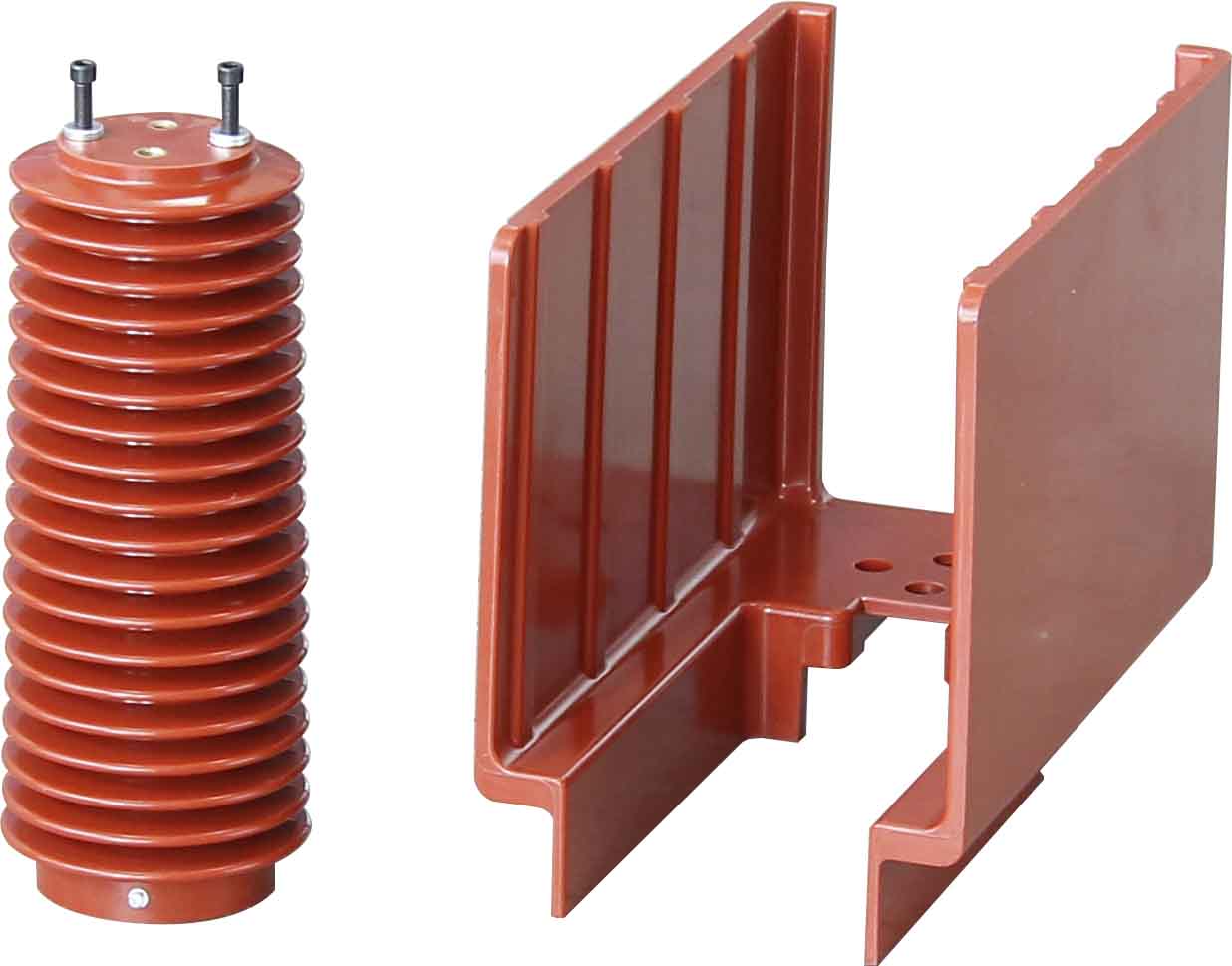

     •Perustuotteet:Umpitiivistetyt napaeristimet tyhjiökatkaisimiin, eristyskannattimet suurjännitemaadoituskytkimille, eristysholkit muuntajien lähtölinjoille

     •Keskeiset edut:

1.        Kiinteätiivistetyt napaeristeet käyttävät "APG-automaattista painegeeliprosessia", epoksihartsi kovettuu tasaisesti ja sisäinen kuplapitoisuus ≤0,1 %, mikä varmistaa, ettei osittaista purkausta korkealla jännitteellä (osittaispurkauksen arvo ≤10pC@1.73U₀);
2.        Maadoituskytkimien eristystuet ottavat huomioon "eristyksen suorituskyvyn ja mekaanisen lujuuden" taivutuslujuuden ollessa ≥120 MPa, joka kestää mekaanisen iskun maadoituskytkimen toiminnan aikana;
3.         Holkit käyttävät "komposiittieristysrakennetta" (epoksilasikuitu + silikonikuminen sateenvarjon helma), joka on suola- ja jäänkestävä, soveltuu 35 kV:n sähköasemille rannikolla tai korkealla.

• Mukautuvat skenaariot:35kV ulkosähköasemat, suurjännitesähkönjakelujärjestelmät suurissa teollisuuslaitoksissa (esim. rauta- ja terästeollisuus, kemianteollisuus), uuden energian (aurinkosähkö/tuulivoima) tehosterokotusasemat.

3. Tuotteiden tekniset ydinominaisuudet

     Richge Technologyn suurjänniteeristimet integroivat useita kohdennettuja teknologioita materiaaleihin, prosesseihin ja rakennesuunnitteluun, jotta ne täyttävät korkeajänniteskenaarioiden tiukat vaatimukset:

3.1 Materiaalin valinta: Keskity kahteen "korkean eristyksen ja ympäristön kestävyyden" vaatimuksiin

     • Perusmateriaalin valinta:Epoksihartsi, silloitettu polyeteeni ja silikonikumi ovat ydinperusmateriaalit. Niiden joukossa epoksihartsi käyttää "pienen molekyylipainon omaavaa bisfenoli A-tyyppiä", jolla on korkea puhtaus, alhainen epäpuhtaus ja vakaa dielektrisyysvakio (εr = 3,8 - 4,2 @ 50 Hz); silikonikumi valitsee "HTV:n korkean lämpötilan vulkanointityypin", jolla on erinomainen hydrofobinen suorituskyky (vesikosketuskulma ≥105°) ja vahva hydrofobinen migraatio, joka voi nopeasti palauttaa eristyksen suorituskyvyn pintakontaminaation jälkeen.

     • Apumateriaalien päivitys:Nanokokoista Al2O3-täyteainetta lisätään parantamaan materiaalin lämmönjohtavuutta (lämmönjohtavuus kasvanut 20 %), jotta vältetään eristeen vanheneminen, joka johtuu paikallisesta ylikuumenemisesta korkeajännitekäytön aikana; joissakin tuotteissa on palonestoaineita (UL94 V-0 tason mukaisia) estämään oikosulkukaarien aiheuttamat palamisriskit.

3.2 Valmistusprosessi: Automatisoitu tuotanto varmistaa johdonmukaisuuden

     • Avainprosessit:Ydintuotteissa käytetään kolmea prosessia: "APG automaattinen painegeeli", "tyhjiövalu" ja "integroitu valu" korvaamaan perinteisen manuaalisen valun ja vähentämään inhimillisiä virheitä:

     • APG-prosessi:Säätämällä tarkasti lämpötilaa (120 ℃ ~ 140 ℃) ja painetta (5 ~ 8 MPa), varmista eristeiden sisäinen tiiviys ja vältä kuplia ja halkeamia;

     • Tyhjiövalu:Materiaalien valu -0,095 MPa tyhjiöympäristössä sisäisten rakojen poistamiseksi ja rikkoutumiskestävyyden parantamiseksi;

     • Laadunvalvonta:Jokaiselle tuote-erälle on suoritettava "tyhjiön asteen havaitseminen", "dielektrisen häviötesti" ja "tehotaajuuden kestojännitetesti" (1 minuutin kestävyysjännitearvo ≥3U₀), ja ehdotonta nopeutta säädetään 0,1 %:n sisällä.

3.3 Rakennesuunnittelu: Sopeutuminen suurjännitejärjestelmien todellisiin tarpeisiin

    • Sähkökentän optimointi:Eristimet, holkit ja muut tuotteet käyttävät "virtaviivaista sateenvarjon helmaa" ja "sisäänrakennettua suojauselektrodia", jotta vältetään sähkökentän keskittyminen kulmissa ja pienennetään osittaisen purkauksen riskiä;

     • Asennussovitus:Eristimet on varattu standardoiduilla asennusrei'illä ja asemointiurilla, ja yhteensopivuus suurjännitekytkinlaitteiden (kuten MNS, KYN-sarjan) ja maadoituskytkimien kanssa on yli 95 %, mikä vähentää paikan päällä tehtävää muutostyötä;

     • Ympäristöön sopeutuminen:Ulkoeristeissä on "suuri sateenvarjohame + syvä ripaura" -rakenne lisäämään virumisetäisyyttä (35 kV:n tuotteissa on ryömintäetäisyys ≥ 400 mm). Samanaikaisesti sateenvarjon hameen kaltevuuskulma on suunniteltu 15°:een, mikä on kätevä sadevedelle ja estää saastumisen kertymisen.

4. Pääsovellusskenaariot

     "Monijännitetason ja vahvan ympäristösopeutumisen" ominaisuuksilla varustettuja Richge Technologyn suurjänniteeristimiä käytetään laajalti ydinsuurjännitelaitteissa voimajärjestelmissä ja teollisuuden aloilla:

     • Sähköasemalaitteet:Eristystukina ja eristyskomponentteina "katkaisijat, erottimet, muuntajat" 35 kV:n ja sitä alemmilla sähköasemilla, kuten umpitiivistetyt napaeristeet katkaisijoita ja väyläeristysseinämiä 35 kV sähköasemilla, varmistaen, ettei korkeajännitteisten laitteiden vuotoja tai rikkoutumisia.

     • Korkeajännitekytkinlaitteet:Mukautuminen 12kV ~ 35kV sisä-/ulkojännitekojeistoihin (kuten rengasverkkokaapit, GIS-kaapit), tarjoaa eristysratkaisuja, kuten kosketineristyksen, kaapin erotuksen ja kaapelin, kuten välieristeet 12kV rengasverkkokaapeille ja sulkueristimiä 24kV GIS-kaapeille.

     • Teolliset suurjännitejärjestelmät:Palvelee suurjännitteisiä sähkönjakelujärjestelmiä suurissa teollisuusyrityksissä, kuten rauta- ja terästeollisuudessa, kemianteollisuudessa ja metallurgiassa, kuten 35 kV teollisuusmuuntajien lähtevät eristysholkit ja suurjännitemoottoreiden eristyskannattimet, jotka kestävät pölyä ja syövyttäviä kaasuja teollisuusympäristöissä ja takaavat jatkuvan tuotannon.

     • Uuden energian tuki:Sopeutuminen 35 kV:n virranjakelulaitteisiin aurinkosähkö- ja tuulivoimatehosteasemissa, kuten tuulivoiman tehostinasemien maadoituskytkimien eristyskannattimet (alhaista lämpötilaa kestävät -40 ℃) ja aurinkosähköinvertterien korkeajännitteiset eristysseinät, jotka täyttävät "korkean luotettavuuden ja pitkän käyttöiän" vaatimukset uusissa energiaskenaarioissa.

5. Laadunvarmistus ja alan vaatimustenmukaisuus

     Richge Technology varmistaa suurjänniteeristimien luotettavuuden "täyden prosessin laadunvalvonnan + alan standardisertifioinnin" avulla:

     • Sertifioinnin vaatimustenmukaisuus:Tuotteet ovat kansainvälisten standardien IEC 61462 (komposiittieristimet), IEC 62271-303 (suurjännitekojeiston eristysvaatimukset) ja kansallisten standardien GB/T 16927.1 (korkeajännitetestitekniikka), GB 1094.3 (tehomuuntajien eristysvaatimukset) mukaisia. Jotkut tuotteet ovat läpäisseet CE- ja UL-sertifikaatit, ja niitä voidaan viedä ulkomaille.

     • Testauslaitteet:Varustettu alan johtavilla testauslaitteilla, mukaan lukien "osittaispurkaustesti" (havaitsemistarkkuus ≤1 pC), "tehotaajuudenkestojännitetestipenkki" (maksimi lähtöjännite 200 kV), "korkean ja matalan lämpötilan kostean lämmön testikammio" (simuloi -40 ℃ ~ + 85 ℃ ympäristöä). Jokaisen tuotteen on läpäistävä kolme ydintestiä: "tehotaajuuden kestojännite", "osittainen purkaus" ja "mekaaninen lujuus" ennen tehtaalta lähtöä.

    • Asiakaspalaute:Tuotteita toimitetaan kotimaisille suurjännitelaitteiden valmistajille ja tehotutkimuslaitoksille, ja käyttäjät ovat tunnustaneet ne "vakaasta eristyskyvystä ja alhaisesta vikaantumisesta (≤0,5 %/vuosi)". Erityisesti 35 kV:n sähköasemissa ja teollisuuden suurjännitejärjestelmissä käyttöikä voi olla yli 15 vuotta.

Yhteenveto

     Richge Technologyn suurjänniteeristimien ydinkilpailukyky on "12 kV ~ 35 kV täysi jännitepeitto, korkea eristyskyky ja vahva ympäristösopeutuminen". Optimoidun materiaalivalinnan, automatisoitujen prosessien ja optimoidun rakennesuunnittelun ansiosta niistä on tullut luotettavia tukikomponentteja keski- ja suurjännitteisille sähkönjakelujärjestelmille. Sen tuotteet eivät ainoastaan ​​täytä tavanomaisten suurjänniteskenaarioiden tarpeita, vaan ne voivat myös tarjota räätälöityjä ratkaisuja erityisiin ympäristöihin, kuten korkealle merenpinnalle, rannikkoalueille ja teollisuuden saasteille. Ne on sovitettu korkeajännitelaitteisiin useilla aloilla, kuten sähkön, teollisuuden ja uuden energian alalla, ja ne ovat ensisijainen tuote sekä "ammattimaisuus että käytännöllisyys" keski- ja suurjänniteeristysalalla.
