KQ2D Series Branch Tee Push-in -liittimet

SOLH KQ2D -sarjan Y-tyypin haarautuneet T-liittimet | SMC KQ2D:tä vastaavat pneumaattiset 1-2-jakajat

Tuotemerkki: SOLH by Richge Technology | KQ2D Y-tyypin yhden kosketuksen pneumaattiset T-liittimet

1. Tuotteen yleiskatsaus

     KQ2D-sarja on Y-tyyppinen haara-tee push-in-liitin, joka kuuluu SOLH:n täyden KQ2 pneumaattisen yhden kosketuksen liitosperheeseen. Työkaluvapaan push-to-connect-rakenteen ansiosta se jakaa tehokkaasti yhden ilmalähteen kahdeksi rinnakkaiseksi ilmapiiriksi automatisoituja pneumaattisia järjestelmiä varten.

     Rakenneluokitus: Y-muotoinen kaksihaarainen 1-sisään 2-ulos-rakenne, saatavana kolmea tyyppiä: samanhalkaisijainen putki Y-tee, imperial kartiomainen R-kierre Y-tee ja metrinen hieno M-kierre Y-tee.

     Materiaali ja yhteensopivuus: Erittäin luja PBT-runko, ruostumattomasta teräksestä valmistetut kiinnityskynnet, NBR-nitriilikumitiivisterenkaat. Yhteensopiva PU-polyuretaaniputkien ja PA-nailonputkien kanssa, kaksikäyttöinen paineilman ylipaine- ja alipaineputkistoon.

2. Täydellinen malliluokitus- ja määritysluettelo

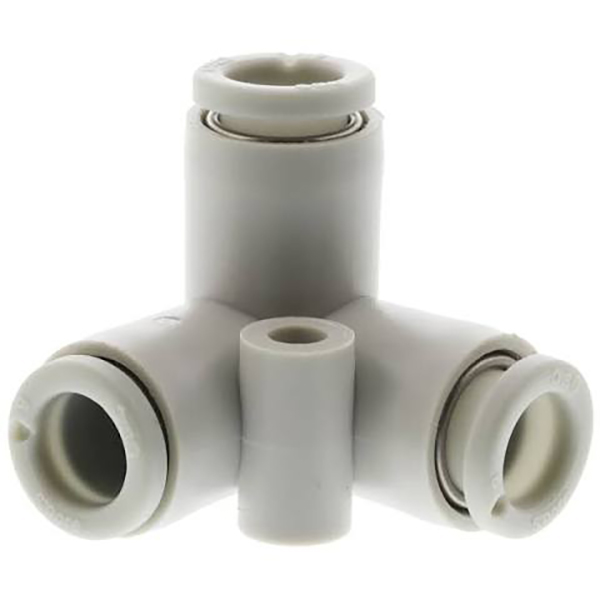

2.1 Halkaisijaltaan yhtä suuri Y-t-paita (KQ2Dxx-00, kierteetön 3-suuntainen sama koko)

Kaikissa kolmessa portissa on identtinen putken halkaisija, kierteetön rakenne tasapainoiseen 1-2 ilmanjakoon samantyyppisissä putkistojärjestelmissä.

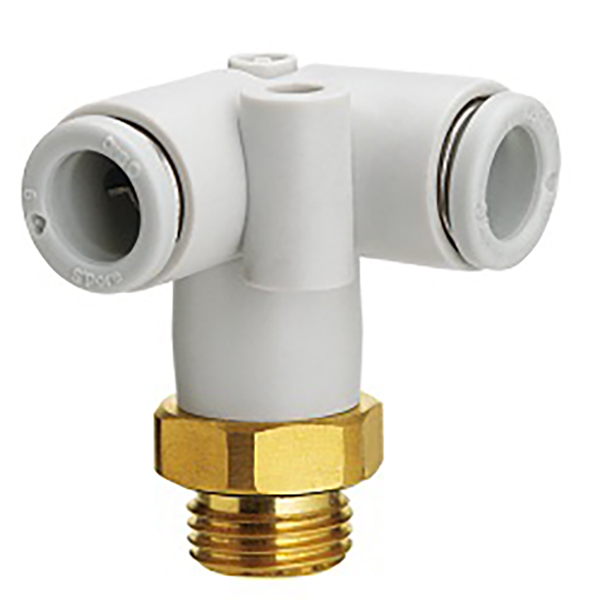

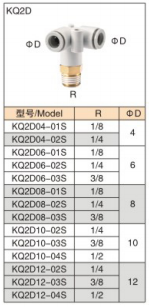

2.2 Imperial kartiomainen uroskierre R Y Tee (alakierteen sisääntulo, kaksoisputkilähdöt)

Alempi imperial R kartiomainen ulkokierre ilmanlähteen tuloa varten, kaksi yläpuolista rinnakkaista työntöporttia putkiliitännälle, sopii kierreasennukseen ja kiinteään ilmalähteen haaroittamiseen.

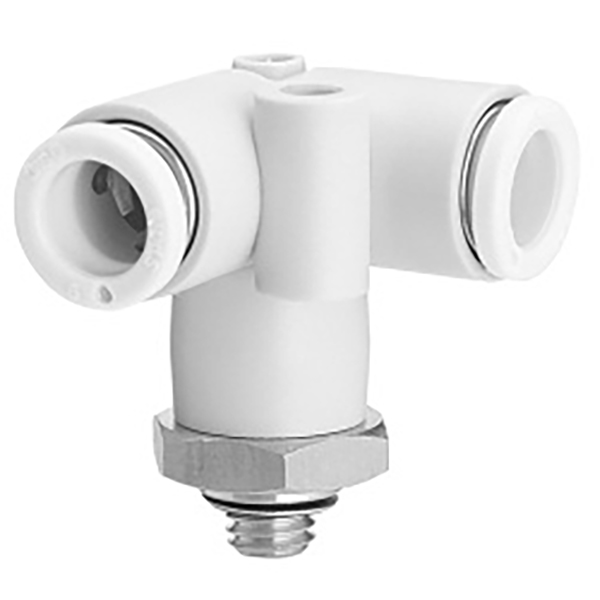

2.3 Metrinen hieno uroskierre M Y Tee (ala M-kierre sisääntulo, kaksoisputki)

Pohjatarkkuusmetrinen hieno ulkokierre, kompakti rakenne miniatyyri pneumaattisille moduuleille ja pienen tilan automaatiolaitteiden putkistoon.

3. Tekniset tiedot

4. Sovellusskenaariot

     • 1-2 ilmanlähteen jakelu automatisoituihin tuotantolinjoihin ja kiinnityspneumaattisiin piireihin

     • Kaksinkertainen imukuppisynkroninen ilmansyöttö robottipäätetyhjiöjärjestelmiin

     • Rinnakkaisputkien jakaminen kaksisylinteristä synkronista toimintaa varten

     • Kompakti ja siisti letkureititys ahtaisiin pneumaattisiin laitteisiin

5. Valintaopas: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-tyypin T-paita: Ottaa tasaisen Y-muotoisen haarautuman kahdella yhdensuuntaisella ulostulolla. Ominaisuus on pienempi ilmavirran turbulenssi ja pienempi painehäviö, mikä tarjoaa tasapainoisemman ilmavirran jakautumisen. Optimoitu kapeisiin asennustiloihin ja saman puolen rinnakkaisiin letkuihin, sopii täydellisesti kaksoissynkronisiin imukuppiin ja kaksisylinterisiin järjestelmiin.

     • KQ2T T-tyyppinen T-paita: Klassinen kohtisuora T-muotoinen rakenne, jossa pystysuuntainen sivuhaara. Suunniteltu normaaliin 90° pystysuuntaiseen putkilinjan sivusuuntaiseen ohjaukseen, ihanteellinen koneen säännölliseen sijoitteluun ja pääputkien sivuttaishaarautumisskenaarioihin.

     • Valintavihje: ValitseKQ2D ahtaisiin tiloihin ja samalla puolelle hajautetuille putkille; ValitaKQ2T pystysuoraan sivuttaisputken ulostuloon ja perinteiseen suorakulmaiseen haarautumisasetteluun.
