Pyydä mitä tahansa sähköinsinööriä nimeämään pienjännitekojeiston kriittisin osa, ja vastaus on todennäköisesti katkaisija. Tai ehkä katkaisukytkin. Ehkä virtakiskojärjestelmä. Harvemmin kukaan mainitsee lisävarusteita. Silti kokeneet huoltotiimit tietävät toisenlaisen todellisuuden: kojeistojärjestelmä vikaantuu useammin apukoskettimessa, riviliittimessä, lukitusmekanismissa tai merkkivalossa kuin päävirtatiellä. Katkaisija voi olla kojeiston sydän, mutta tarvikkeet ovat hermosto.

Richgeymmärtää tämän eron. Koska valmistaja keskittyipienjännitekojeiston tarvikkeet, yritys valmistaa komponentteja, jotka mahdollistavat, valvovat, suojaavat ja ohjaavat ensisijaisia ​​laitteita – katkaisijat, erotuskytkimet, kiskot, sulakkeet ja mittauslaitteet – jotka kaikki on sijoitettu kestäviin metallikoteloihin. Nämä lisävarusteet toimivat jopa 1 000 voltin jännitteellä, ja ne palvelevat teollisia tuotantolaitoksia, kaupallisia rakennuksia, uusiutuvan energian laitoksia ja infrastruktuuriprojekteja, kuten lentokenttiä, rautateitä ja vedenkäsittelylaitoksia.Mutta ennen kuin tarkastellaan lisävarustekohtaista suunnittelua, yksi kysymys ansaitsee vastauksen: miksi toissijaiset komponentit ovat usein tärkeämpiä kuin ensisijaiset?

Pienjännitekojeiston piilotetut vikakohdat

Sähkönjakeluhäiriöiden tilastollinen analyysi paljastaa johdonmukaisen kuvion. Tärkeimmät tehokomponentit – katkaisijakoskettimet, virtakiskoliitokset ja erotussiivet – vioittuvat ennustettavin aikavälein kuormitusjaksojen ja ympäristöaltistuksen perusteella. Nämä viat voidaan ennakoida ja ajoittaa.

Lisävarusteet epäonnistuvat odottamattomasti. Ennenaikaisesti hapettuva apukosketin aiheuttaa ohjauspiirin takaisinkytkennän ja pysäyttää prosessin, vaikka päävirtapolku pysyy ehjänä. Lämpökierrosta löystyvä riviliitin luo ajoittaisia ​​yhteyksiä, jotka ajavat huoltotiimit jahtaamaan haamuja. Mekaaninen lukitus, joka sitoo estää katkaisijaa sulkeutumasta ja poistaa koko syöttölaitteen käytöstä.

Nämä pienjännitekojeiston lisävarusteet eivät ole valinnaisia ​​koristeita. Ne ovat toiminnallisia tarpeita. Ilman asianmukaisia ​​lisävarusteita pääkomponentteja ei voida valvoa, ohjata tai koordinoida.

Mitä pienjännitekytkinlaitteiden lisävarusteet todella tekevät

Termi "lisävarusteet" aliarvioi niiden tärkeyden. Tarkempi kuvaus olisi "tukijärjestelmät". Tyypillisessä pienjännitekojeistossa lisävarusteet suorittavat viisi erilaista työtä.

Valvonta ja indikointi

Käyttäjien on tiedettävä kunkin piirin tila avaamatta ovia tai poistamatta kansia. Tämän kategorian lisävarusteita ovat:

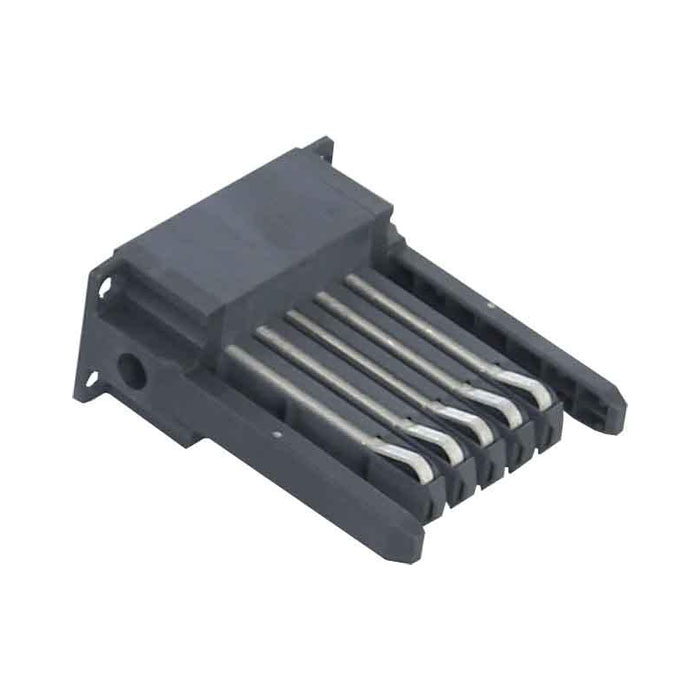

• Apukoskettimet, jotka seuraavat pääkatkaisijakoskettimien asentoa – auki tai kiinni, lauennut tai nollattu
• Merkkivalot osoittavat virran olemassaolon, katkaisijan tilan tai hälytystilanteet
• Mittarit ja muuntimet, jotka mittaavat jännitettä, virtaa, tehoa ja taajuutta
• Viestintämoduulit, jotka lähettävät tilatietoja kiinteistönhallintajärjestelmiin tai valvonnan ohjaus- ja tiedonkeruujärjestelmiin

Ilman näitä pienjännitekojeiston lisävarusteita käyttäjällä ei ole näkyvyyttä jakelujärjestelmään. Kojeistosta tulee musta laatikko.

Ohjaus ja lukitus

Useat samaa väylää syöttävät lähteet vaativat koordinointia takaisinsyötön tai rinnakkaistoiminnan estämiseksi. Ohjauksen mahdollistavia lisävarusteita ovat:

• Shunttilaukaisut, jotka avaavat katkaisijan etänä ohjauspaneelista tai hätäpysäytyspiiristä
• Alijännitelaukaisimet, jotka laukaisevat katkaisijan, kun syöttöjännite laskee kynnyksen alle
• Avaimet, jotka estävät mekaanisesti ristiriitaiset toiminnot – esimerkiksi estävät generaattorin katkaisijaa sulkeutumasta, kun sähkökatkaisija on kiinni
• Moottorikäyttäjät, jotka avaavat tai sulkevat katkaisijat moottorin ohjauksessa käsin

Nämäpienjännitekojeiston tarvikkeetmuuttaa käsikäyttöisen laitteen integroiduksi suoja- ja ohjausjärjestelmäksi.

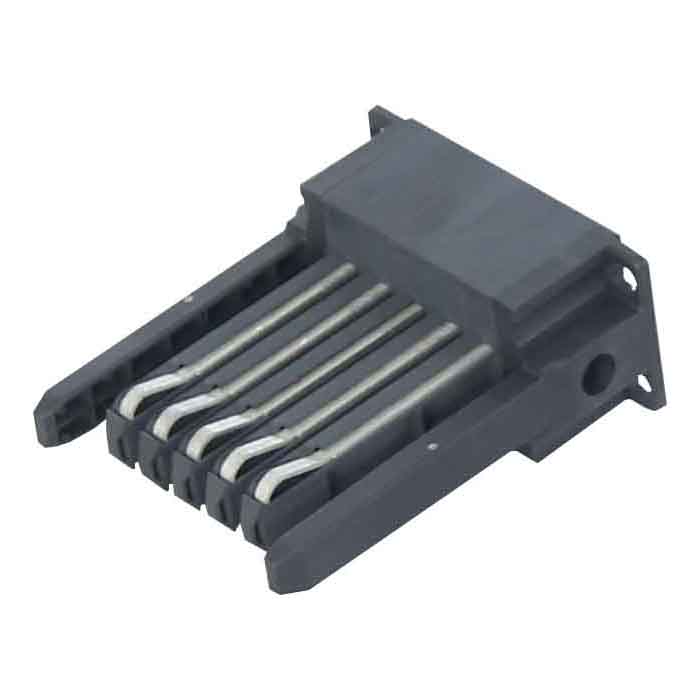

Yhteys ja päättäminen

Virta ei voi virrata osien läpi, joita ei ole kytketty oikein. Päätetarvikkeita ovat:

• Liitinrimat ohjausjohdotusta varten, järjestetty tunnistamista ja pääsyä varten
• Kaapelikengät ja liittimet mitoitettu tietyille johdintyypeille ja virtaluokille
• Kiskojen liitännät ja liitokset on suunniteltu lämpölaajenemiseen ilman löystymistä

Riittämättömät pienjännitekojeistotarvikkeet liitäntäpisteissä tuottavat lämpöä, mikä nopeuttaa eristeen ikääntymistä ja aiheuttaa lopulta vikoja.

Mekaaninen tuki ja paikannus

Komponenttien on pysyttävä paikoillaan. Mekaanisia lisävarusteita ovat:

• Asennuskannattimet ja kiskot katkaisimille ja muille laitteille
• Ovien lukitukset estävät avaamisen katkaisijan ollessa päällä
• Käsittele mekanismeja ja yhteyksiä, jotka siirtävät käyttäjän liikkeen katkaisijamekanismeihin

Nämä pienjännitekojeiston lisävarusteet näyttävät alkeellisilta, kunnes ne epäonnistuvat – jolloin koko kokoonpano muuttuu vaaralliseksi tai käyttökelvottomaksi.

Ympäristönsuojelu

Pölyiseen, kosteaan tai syövyttävään ympäristöön asennetut kytkinlaitteet vaativat tiivistys- ja suodatustarvikkeita:

• Kaapin ovien tiivisteet
• Suodattimet tuuletusaukkoja varten
• Tilalämmittimet kondensaation estämiseksi
• Kosteusindikaattorit

Tämän tyyppisten pienjännitekojeistolaitteiden kustannukset ovat minimaaliset suhteessa korroosioon liittyvien vikojen kustannuksiin.

Lisävarustesuunnitteluun upotetut turvaominaisuudet

Nykyaikaisissa pienjännitekojeistoissa on turvaominaisuuksia, jotka perustuvat lisävarusteisiin. Nämä eivät ole lisäosia; ne ovat olennainen osa säännösten noudattamista ja henkilöstön suojaa.

Valokaari salama suojaedellyttää, että kojeiston kotelo sisältää tai ohjaa kaarienergiaa. Ovien salvat, katseluikkunat ja paineenalennuspaneelit – kaikki lisävarusteet – määrittävät, vahingoittaako valokaaren aiheuttama tapahtuma käyttäjää vai jääkö se suljettuna.

Ylikuormitussuojaedellyttää, että katkaisijan laukaisuyksikkö vastaanottaa tarkat virtasignaalit. Virtamuuntajat ja jännitemuuntajat ovat lisävarusteita, mutta niiden tarkkuus määrittää, laukeaako katkaisin aiotulla ylikuormitustasolla vai salliiko laitevaurion.

Oikosulkukatkosedellyttää, että katkaisijan koskettimet avautuvat nopeasti ja kokonaan. Käyttömekanismi, mukaan lukien jouset, vivustot ja salvat, on lisävarustejärjestelmä. Sen kunto määrittää, poistaako katkaisin vian vai räjähtääkö se.

Näistä syistä pienjännitekytkinlaitteiden lisävarusteiden määrittäminen pääkomponenttien laatutasolle ei ole konservatiivista suunnittelua. Se on vakiokäytäntö.

Modulaarisuus ja joustavuus: lisävarusteisiin perustuvat edut

Yksi matalajännitekojeiston useimmin mainituista eduista on modulaarisuus. Tämä modulaarisuus on olemassa, koska lisävarusteet on suunniteltu lisättäväksi, poistettaviksi tai vaihdettaviksi häiritsemättä päävirtaväylää.

Laitos, joka lisää uuden tuotantolinjan, voi lisätä ylimääräisen syöttökatkaisijan olemassa olevaan kojeistovalikoimaan. Prosessi vaatii kiinnityskannattimia (lisävaruste), virtakiskopuikkoja (lisävaruste), ohjausjohdotuksen riviliittimiä (lisävaruste) ja ovenkahvoja (lisävaruste). Päävirtakisko ja olemassa olevat katkaisijat säilyvät koskemattomina.

Samoin manuaalisesta etäkäyttöön päivittäminen edellyttää moottorin operaattorin (lisävaruste) ja tietoliikennemoduulin (lisävaruste) lisäämistä. Itse katkaisija – kallis pääkomponentti – pysyy paikallaan.

Tämä joustavuus ei ole sattumaa. Pienjännitekojeiston lisävarusteet on suunniteltu vakiomittojen ja liitäntöjen mukaan, mikä mahdollistaa sekoitus- ja sovituskokoonpanon. Richgen tuotevalikoima tukee tällaista modulaarisuutta useissa eri muototekijöissä.

Energianhallinta lisävarusteiden integroinnin avulla

Pienjännitekojeiston energiatehokkuusominaisuudet riippuvat täysin lisävarusteista. Pääkatkaisija kuljettaa virtaa, mutta ei mittaa tai hallitse sitä. Energianhallinta tapahtuu lisälaitteiden avulla:

• Tehomittarit, jotka näyttelevät jännitteen ja virran aaltomuotoja todellisen tehon, loistehon, tehokertoimen ja harmonisen vääristymän laskemiseksi
• Virtamuuntajat, jotka alentavat ensiövirtaa mittarin tuloille turvallisille tasoille
• Viestintäyhdyskäytävät, jotka yhdistävät tietoja useista syöttölaitteista ja välittävät sen energianhallintaohjelmistoon
• Kontaktorikäämit ja ohjausreleet, jotka mahdollistavat kuormituksen purkamisen huipputarpeiden aikana

Ilman näitä pienjännitekojeiston lisävarusteita laitos ei voi toteuttaa kysyntään reagointia, ei voi seurata energiankulutusta prosessilinjoittain eikä todentaa tehokkuusprojekteista saatuja säästöjä.

Väite, jonka mukaan moderni pienjännitekojeisto "auttaa optimoimaan energiankulutuksen ja alentamaan käyttökustannuksia", pitää paikkansa, mutta vain silloin, kun lisävarustepaketti sisältää tarvittavat valvonta- ja ohjauslaitteet.

Sovellusympäristöt ja lisävarusteiden valinta

Eri sovellukset asettavat erilaisia ​​vaatimuksia pienjännitekytkinlaitteiden lisälaitteille. Valmiit ratkaisut eivät sovi kaikkiin tapauksiin.

Teolliset tuotantolaitoksetkokea lähellä olevien koneiden aiheuttamaa tärinää. Tässä ympäristössä tarvittavat lisävarusteet tarvitsevat tärinänkestäviä riviliittimiä, lukituslaitteita ja joustavia väyläliitäntöjä, jotka vaimentavat liikettä löystymättä.

Liikerakennuksetmukaan lukien sairaalat ja datakeskukset edellyttävät korkeaa käytettävyyttä. Lisävarusteissa on oltava redundantteja valvontakoskettimia, ohituslaitteita ja ilmaisimia, jotka osoittavat odottavat huoltotarpeet ennen vian ilmenemistä.

Uusiutuvan energian laitoksetkohdata suuria lämpötilavaihteluita ja UV-altistuksen ulkona olevissa koteloissa. Lisävarusteet tarvitsevat laajennetut lämpötilaluokitukset, UV-kestäviä materiaaleja ja tiivistyksen pölyä ja kosteutta vastaan.

Infrastruktuuriprojektitkuten lentokentillä ja vedenkäsittelylaitoksilla on pitkä käyttöikä. Lisävarusteita on oltava saatavilla vuosikymmeniä kestävien vaihtojaksojen ajan, ja valmistajan on tarjottava pitkäaikaista tukea.

Richgen asema pienjännitekojeistotarvikkeiden toimittajana, joka palvelee näitä erilaisia ​​sovelluksia, merkitsee riittävän laajaa tuotevalikoimaa vastaamaan kunkin ympäristön erityisvaatimuksiin.
