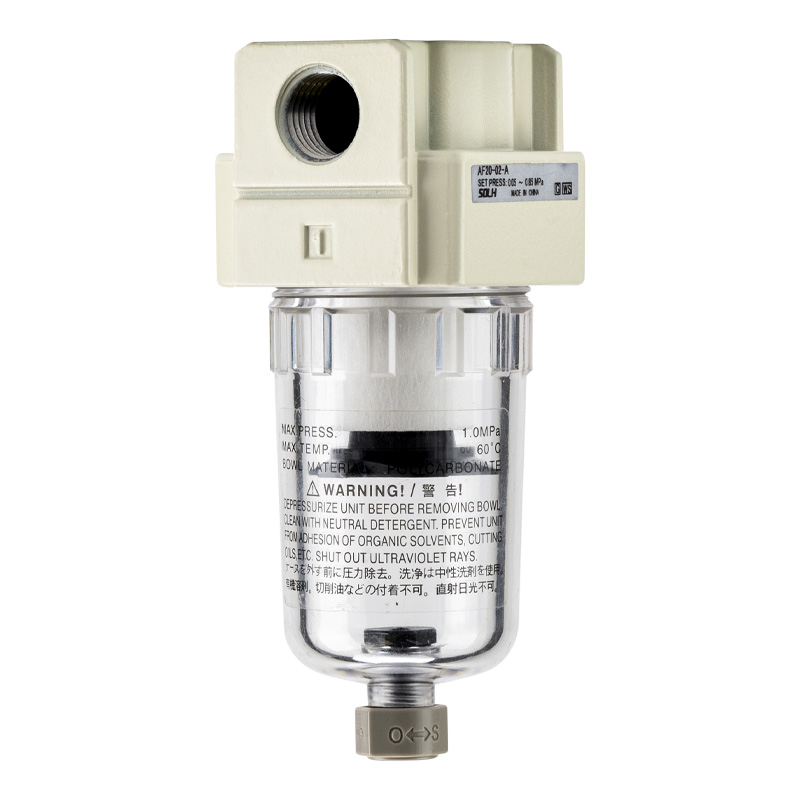

AF-sarjan pneumaattinen ilmansuodatin

AF-sarjan pneumaattinen ilmansuodatin | SOLIH paineilman esisuodatin ilmanlähteen käsittelyjärjestelmään

Tuotemerkki: SOLIH by Richge Technology | Teollisuuden pneumaattinen ilmanpuhdistussuodatin

1. Tuotteen yleiskatsaus

     SOLIH AF -sarjan ilmansuodatin onpneumaattisen ilmanlähteen käsittelyjärjestelmän esisuodattimen ydinkomponentti. Siinä on kaksoissuodatusrakenne, jossa on keskipakopyörteinen vedenerotus ja kuitusuodatinelementti, joka poistaa tehokkaasti nestemäisen veden, öljysumun, pölyn, ruosteen ja kiinteät hiukkaset paineilmasta. Se suojaa tehokkaasti alavirran pneumaattisia komponentteja, kuten magneettiventtiilejä, sylintereitä ja pneumaattisia työkaluja lialta ja kulumiselta. AF-suodatin tukee modulaarista kokoonpanoa, ja se voidaan yhdistää täydellisesti AR-paineensäätöventtiilien ja AL-voitelulaitteiden kanssa muodostamaan AC-kahden tai kolmen yksikön ilmalähteen käsittelyyhdistelmiä, jotka toimivat teollisuuden pneumaattisten järjestelmien ensisijaisena puhdistustakuuna.

2. Täydellinen malli- ja porttikokomääritys

3. Tekniset ydinparametrit

4. Mallin koodaussäännöt ja määritelmä

  Vakiomallin määritelmä

     • AF2000-02: AF-sarjan pneumaattinen suodatin, koko 2000, Rc1/4-kierreportti, vakio manuaalinen tyhjennystyyppi

     • AF4000-04D: AF-sarjan pneumaattinen suodatin, koko 4000, Rc1/2-kierreportti, automaattinen tyhjennystyyppi

  Koodisäännön selitys

     • AF: Ilmanlähdesuodattimen sarjakoodi

     • 2000/3000/4000/5000: Rungon koko ja virtausaste

     • 02/04: Kierreportin määrittely

     • D Suffiksi: Automaattinen tyhjennystoiminto (ei jälkiliitettä tavalliselle manuaaliselle tyhjennykselle)

5. Tuotteen ydinedut

     • Kaksoistehokas suodatus: Etuosan keskipakopyörrerakenne erottaa nopeasti nestemäisen veden ja suuret epäpuhtaudet, kun taas takana oleva 5 μm:n tiheäkuituinen suodatinelementti sieppaa hienojakoisia pölyjä ja hiukkasia, mikä mahdollistaa paineilman monivaiheisen syväpuhdistuksen.

     • Kaksi viemäröintivaihtoehtoa: Varustettu tavallisella manuaalisella tyhjennysjärjestelmällä tavanomaisille ajoittaisille laitteille; valinnainen automaattinen tyhjennys (-D) versio 24 tunnin jatkuvaan käyttöön, välttäen manuaalisen huollon väliin.

     • Modulaarinen yhdistelmäsuunnittelu: Vakiomoduulirakenne tukee saumatonta liittämistä AR-paineensäätimellä ja AL-öljysumuttimella, vapaasti koottavia kahden tai kolmen yksikön ilmanlähteiden käsittelyryhmiä, kätevä laitteiden asennukseen ja putkistojen integrointiin.

     • Turvallinen ja visuaalinen toiminta: Varustettu suojaavalla kupin suojuksella, joka estää kupin vaurioitumisen ja lentävän roskan; sisäänrakennettu paine-eron näyttö heijastaa intuitiivisesti elementtien tukkeutumisen tilaa ja muistuttaa käyttäjiä oikea-aikaisesta vaihdosta ja huollosta.

     • Laaja sopeutumiskyky ja vakaus: Vakaa toiminta 0,15 ~ 0,9 MPa laajalla painealueella ja -5 ~ 60 ℃ lämpötilaympäristössä, sopii erilaisiin ankariin teollisuustyöpajaolosuhteisiin.

6. Tyypilliset sovellusskenaariot

     • Ilmakompressorin pääputkilinjan puhdistus: Keskitetty ilmanlähdesuodatus ja -puhdistus tehtaan työpajan pääkaasupiireihin yleisen ilmanlaadun parantamiseksi.

     • Teollisuuden automaatiolaitteet: Automaattisten koneiden, työstökoneiden, pakkauslaitteiden ja elektronisten tuotantolaitteiden puhdistamisen tukeminen pneumaattisen toiminnan vakauttamiseksi.

     • Korkean tarkkuuden teollisuusskenaariot: Esiilmanpuhdistus ruiskutukseen, hitsaukseen, tarkkuusinstrumentteihin ja mittareihin, jotta vältetään käsittelyn tarkkuuteen vaikuttavat epäpuhtaudet.

     • Pneumaattisten komponenttien suojaus: Käytetään sylintereiden, solenoidiventtiilien ja pneumaattisten työkalujen etusuodattimena komponenttien kulumisen vähentämiseksi ja käyttöiän pidentämiseksi.

7. Päivittäistä huoltoa koskevat ohjeet

     • Säännöllinen viemäröinti: Tyhjennä suodatinkuppiin kertynyt vesi säännöllisesti varmistaaksesi, että veden taso on varoitusviivan alapuolella ja estää nestemäisen veden virtaamisen alavirtaan.

     • Elementtien oikea-aikainen vaihto: Vaihda kuitusuodatinelementti, kun ilmanpaine-ero kasvaa selvästi tai 6–12 kuukauden säännöllisen käytön jälkeen suodatustehokkuuden varmistamiseksi.

     • Vakioasennus: Asenna pystysuoraan tiukasti venttiilin rungossa olevan ilmavirran nuolen mukaisesti, jotta varmistetaan normaali suodatus ja vedenerotus.

Yhden lauseen yhteenveto

     SOLIH AF -sarjan ilmansuodatin käyttää kahta keskipako- ja kuitusuodatusrakennetta, jossa on 5 μm:n erittäin tarkka puhdistus, kaksi tyhjennystilaa ja modulaarinen yhdistelmätoiminto, mikä on tärkein etupään puhdistuskomponentti teollisuuden pneumaattisissa ilmanlähteiden käsittelyjärjestelmissä, jotka suojaavat myöhempiä pneumaattisia laitteita.
