AC-sarjan pneumaattinen FRL kahden yksikön yhdistelmä

AC-sarjan pneumaattinen FRL kahden yksikön yhdistelmä | AF+AR ilmansuodattimen ja säätimen integroitu ilmanlähdekäsittelyyksikkö

Tuotemerkki: SOLIH by Richge Technology | Tavallinen teollisuuspneumaattinen ilmanlähdekäsittelykokoonpano

1. Tuotteen yleiskatsaus

     SOLIH AC -sarja on avakiona integroitu kahden yksikön pneumaattinen ilmanlähdekäsittelyyhdistelmä, joka yhdistää AF-ilmansuodattimen ja AR-paineensäätimen yhdeksi moduulikokoonpanoksi. Se suorittaa ammattimaisen paineilman puhdistuksen ja vakaan paineensäädön yhdellä asennuksella poistaen tehokkaasti kosteuden, pölyn ja hiukkasmaiset epäpuhtaudet säilyttäen samalla järjestelmän jatkuvan työpaineen. Integroidun rakenteen, tilaa säästävän asennuksen ja yksinkertaisen huollon ansiosta se on automatisoitujen pneumaattisten laitteiden yleisin vakiokonfiguraatio, joka sopii täydellisesti kompressorien ja erilaisten pneumaattisten toimilaitteiden etupään ilmastointiin.

2. Tuotteen sijoittelu

  AC kahden yksikön yhdistelmä = AF-vesi- ja pölysuodatus + AR-paineen stabilointi ja vähennys

     Asennettu ilmakompressoreiden takaosaan ensisijaisen ilmanlähteen puhdistamiseksi ja tarkkaan paineensäätöön. Se on teollisuusautomaation pneumaattisten järjestelmien yleinen standardikokoonpano, jota käytetään laajalti öljyttömissä puhtaissa laitteissa ja yleisissä pneumaattisten piirien stabilointiskenaarioissa.

3. Full Series Model & Flow Grade

4. Tekniset perustiedot

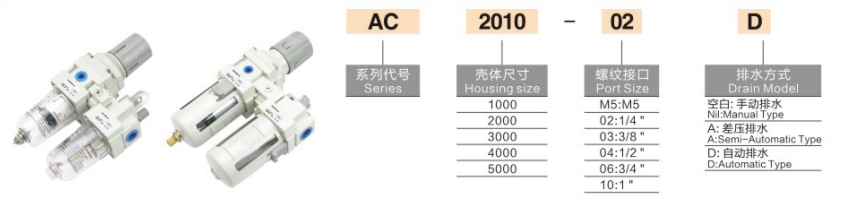

5. Mallin koodaussäännöt ja selitys

     • AC2010-02: 2-yksikön ilmalähdeyhdistelmä, koko 2000, Rc1/4-portti, vakio manuaalinen tyhjennys

     • AC4010-04D: 2-yksikön ilmalähdeyhdistelmä, koko 4000, Rc1/2-portti, automaattinen tyhjennystyyppi

     • AC3010-03G: 2-yksikön yhdistelmä erittäin tarkalla painemittarilla

  Suffiksin määritelmä

     • Ei päätettä: Manuaalinen tyhjennys (kustannustehokas vakiotyyppi)

     • -D: Automaattinen tyhjennys (24 tunnin jatkuvatoimisille laitteille)

     • -G: Varustettu painemittarilla visuaalista paineensäätöä varten

6. Rakenteelliset ominaisuudet ja tuotteen edut

     • Integroitu modulaarinen suunnittelu: Integroitu suodatin ja säädinrakenne toteuttaa yksiosaisen asennuksen ja purkamisen, mikä säästää huomattavasti putkistotilaa ja yksinkertaistaa paikan päällä tapahtuvaa asettelua ja päivittäistä huoltoa.

     • Tehokas vedenerotus ja pitkä käyttöikä: Etuvaiheen keskipakopyörreerotus poistaa suuret vesisumut ja epäpuhtaudet tehokkaasti vähentäen suodatinelementin kuormitusta ja pidentäen 5 μm:n tarkkuussuodatinelementin käyttöikää.

     • Vakaa paineen lähtö ja nopea vaste: Ylivuototyyppinen paineensäätörakenne varmistaa herkän painevasteen ja vakaan alavirran paineen, välttäen tehokkaasti paineen vaihtelut laitteiden käytön aikana.

     • Väärinkäytön estävä itselukittuva rakenne: Nupin itselukittuva paineensäätörakenne estää paineen poikkeaman, joka johtuu laitteen tärinästä tai tahattomasta kosketuksesta, mikä varmistaa pitkän aikavälin vakaat pneumaattiset järjestelmäparametrit.

     • Visuaalinen vedenpinnan valvonta: Suojakuorella varustettu läpinäkyvä PC-vesikuppi toteuttaa reaaliaikaisen visuaalisen vedenpinnan havainnoinnin välttäen liiallista veden kertymistä, joka vaikuttaa suodatuksen laatuun ja alavirran komponentteihin.

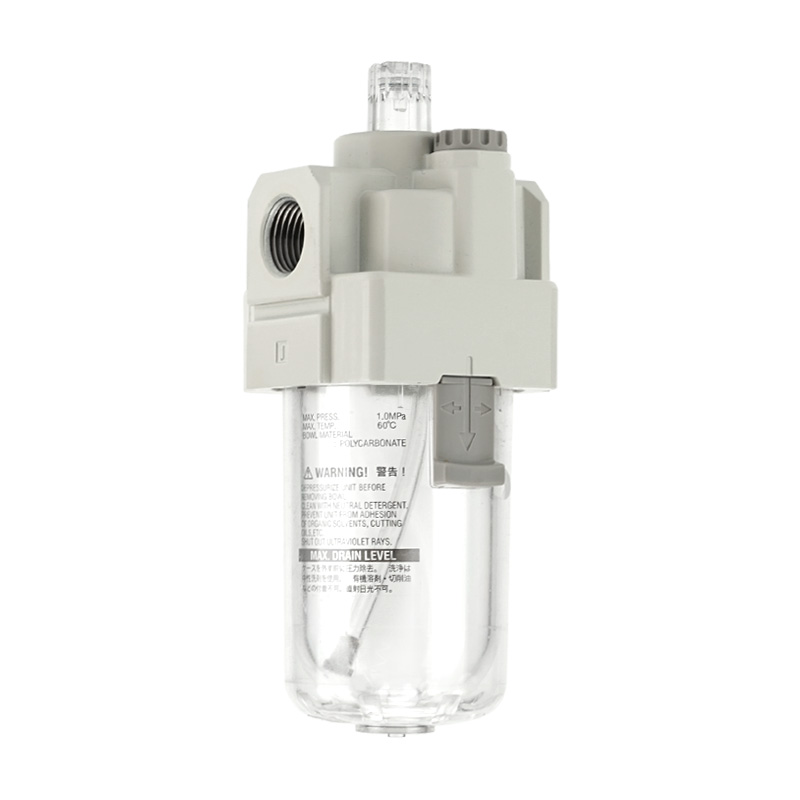

     • Ilmainen päivitys ja laajennus: Vakiomoduuliliitäntä tukee suoraa liittämistä AL-öljysumuttimella, joka päivitetään nopeasti täydelliseksi kolmen yksikön FRL-kokoonpanoksi voideltuja pneumaattisia piirejä varten.

7. Tyypilliset sovellusskenaariot

     • Teollisuuden automaatiolaitteet: Ilmanlähdekäsittely automatisoituihin koneisiin, työstökoneisiin, robottikäsivarsiin ja tarkkuusautomaatiotuotantolinjoihin.

     • Kevyen teollisuuden putkistolaitteet: Elektroniikan, pakkausten, painatuksen, tekstiilien ja kokoonpanolinjan pneumaattisten järjestelmien vakaa puhdistus.

     • Pneumaattisten komponenttien suojaus: Etusuodatus ja paineenvakain sylintereille, magneettiventtiileille ja pneumaattisille työkaluille kulumisen ja vikojen vähentämiseksi.

     • Keskitetty ilmalähdekäsittely: Ensisijainen ilmanpuhdistus ja paineensäätö tehtaan työpajan pääilmaputkistoon ilmanlähteen yleisen laadun parantamiseksi.

8. Päivittäistä huoltoa koskevat ohjeet

     • Säännöllinen viemäröinti: Tyhjennä kuppiin kertynyt vesi säännöllisesti varmistaaksesi, että veden taso on varoitusviivan alapuolella ja estää nestemäisen veden pääsyn alavirtapiiriin.

     • Suodatinelementin oikea-aikainen vaihto: Vaihda suodatinelementti välittömästi, jos paine-ero nousee merkittävästi; säännöllinen vaihto 6–12 kuukauden välein optimaalisen suodatustehon ylläpitämiseksi.

     • Vakioasennus: Asenna pystysuoraan tiukasti rungossa olevan ilmavirran nuolen mukaisesti varmistaaksesi normaalin vedenerotuksen ja paineen säätelyn tehokkuuden.

9. FRL kahden ja kolmen yksikön valintaohjeet

     • AC kaksiyksikköinen (suodatin + säädin): Sopiiöljyttömät ja puhtaat pneumaattiset laitteet, kuten elektroniset tarkkuuslaitteet, tyhjiöjärjestelmät ja öljyttömät sylinterit.

     • AC-kolmiyksikkö (suodatin + säädin + voitelulaite): Soveltuu tavanomaisille pneumaattisille sylintereille, pneumaattisille moottoreille ja liikkuville pneumaattisille komponenteille, jotka vaativat öljyvoitelua.

Yhden lauseen yhteenveto

     SOLIH AC -sarjan kahden yksikön yhdistelmä yhdistää tehokkaan ilmansuodatuksen ja tarkan paineentasauksen, joka sisältää modulaarisen asennuksen, ajautumisen estävän paineensäädön ja visuaalisen vedenpinnan valvonnan, mikä on kustannustehokkain ja laajimmin sovellettavissa vakioilmalähteiden käsittelyratkaisu teollisuuden automatisoituihin pneumaattisiin järjestelmiin.
