AW-sarjan suodattimen säädin

AW-sarjan suodattimen säädin | SOLIH integroitu paineilman suodatus- ja paineenalennusyksikkö

Tuotemerkki: SOLH by Richge Technology | All-in-one pneumaattinen ilmanlähteen hoitoyksikkö

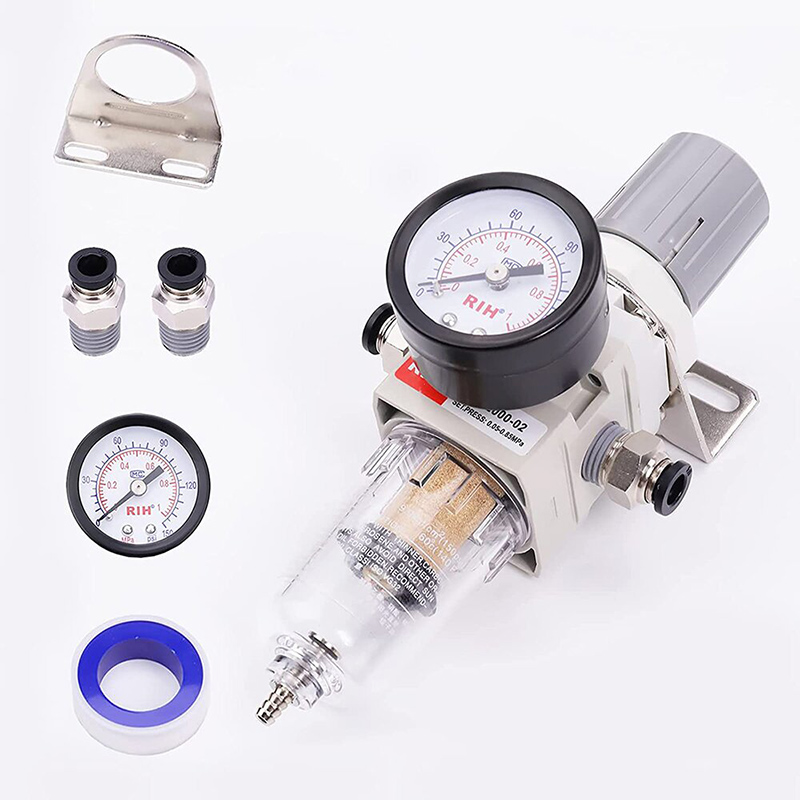

1. Tuotteen yleiskatsaus

     SOLIH AW -sarjan suodatinsäädin on all-in-one-ilmalähteen käsittelyyksikkö, joka yhdistää ilmansuodatus- ja paineensäätötoiminnot. Se suorittaa ensisijaisen ilmanpuhdistuksen ja paineen stabiloinnin heti ilmakompressorien jälkeen, mikä toimii tilaa säästävänä vaihtoehtona erillisille AF-suodattimille ja AR-säädinkokoonpanoille. Kompakti rakenne yksinkertaistaa kenttäasennusta ja pienentää pneumaattisen järjestelmän kokonaisjalanjälkeä.

2. Yleiset tekniset tiedot

3. Malli- ja porttikokoalue

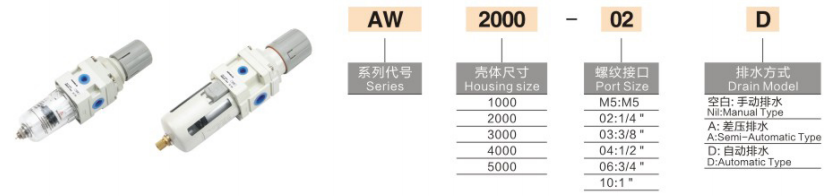

  Mallikoodin selitys ja esimerkkejä

     • AW2000-02: Suodattimen säädin, sarja 2000, Rc1/4", manuaalinen tyhjennys

     • AW4000-04D: Suodattimen säädin, sarja 4000, Rc1/2", automaattinen tyhjennys

     • AW3000-03G: Suodattimen säädin varustettu painemittarilla

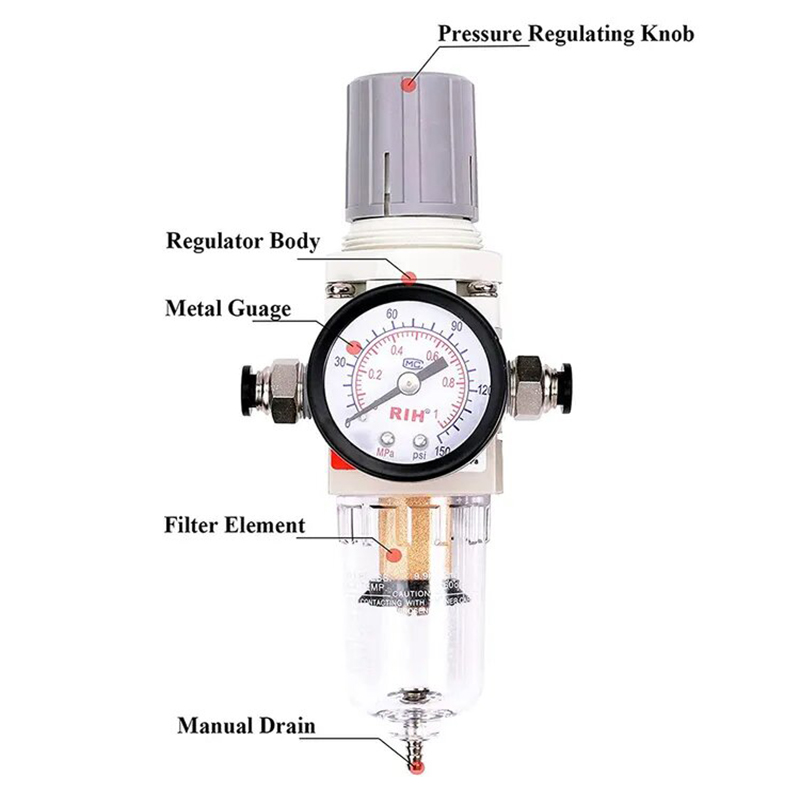

4. Rakenteelliset ominaisuudet ja edut

     • Integroitu yksiosainen muotoilu: Suodatinkulho ja paineensäädin yhdistetään yhdeksi yksiköksi yksinkertaisempaa asennusta ja vähemmän liitäntäkohtia varten.

     • Sykloniveden erotus: Keskipakopyörre poistaa nestemäisen veden ennen kuin ilma kulkee suodatinpatruunan läpi, mikä pidentää tehokkaasti suodatinelementin käyttöikää.

     • Säädä vetämällä ja lukitse työntämällä: Vedä nuppi ylös säätääksesi painetta; paina alas lukitusasentoon, mikä estää tärinän tai tahattoman kosketuksen aiheuttaman paineen muutoksen.

     • Sisäänrakennettu painemittariportti: Suora asennusportti painemittarille ilman ylimääräisiä sovittimia.

     • Läpinäkyvä PC-kulho suojakuorella: Reaaliaikainen visuaalinen havainto vedenpinnasta suodatinmaljan sisällä.

     • Modulaarinen liitosyhteensopivuus: Voidaan koota suoraan AL-sarjan voitelulaitteen kanssa täydellisen AC-sarjan FRL-kolmen yksikön yhdistelmän rakentamiseksi.

5. Tyypilliset sovellusskenaariot

     • Ensisijainen ilmanpuhdistus ja paineen stabilointi automaatiolaitteille, työstökoneille ja tuotantolinjoille

     • Etuosan ilmanlähdekäsittely ruiskutuslaitteille, pneumaattisille työkaluille, magneettiventtiileille ja sylintereille

     • Keskitetty paineensäätö ja puhdistus konepajan pääputkistoon ja ilmakompressorien ulostuloihin

6. Huolto-ohjeet

     • Tyhjennä lauhde säännöllisesti; pidä veden pinta varoitusviivan alapuolella.

     • Vaihda suodatinelementti, kun painehäviö nousee selvästi tai 6–12 kuukauden normaalikäytön jälkeen.

     • Asenna pystysuoraan; kohdista kehon ilmavirran nuoli todelliseen ilmanvirtaussuuntaan.

7. Suositellut ilmapiiriyhdistelmät

     • Vakiovoideltu piiri: AW-suodatin-säädin → AL-voitelulaite → pneumaattinen toimilaite

     • Öljytön puhdas piiri: AW-suodatinsäädin (ilman AL-voitelulaitetta) → pneumaattinen toimilaite
