AC-sarjan FRL kolmen yksikön yhdistelmä

AC-sarjan FRL kolmen yksikön yhdistelmä | AF+AR+AL Pneumaattinen ilmalähdekäsittely kolminkertainen kokoonpano

Tuotemerkki: SOLIH by Richge Technology | Standard Industrial FRL pneumaattinen huoltoyksikkö

1. Tuotteen yleiskatsaus ja määritelmä

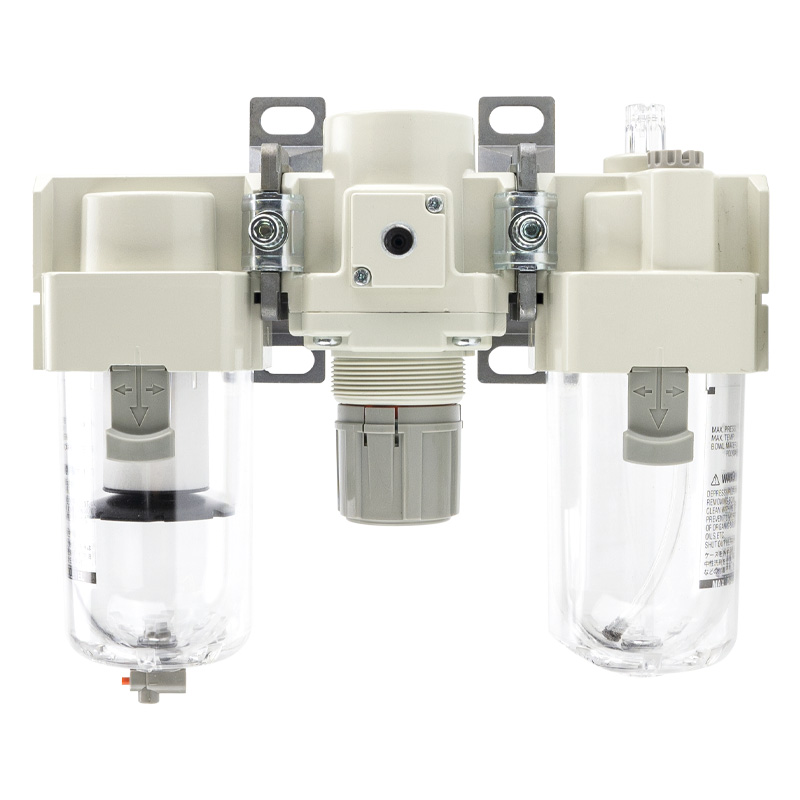

     SOLIH AC -sarjaFRL kolmen yksikön yhdistelmä on vakiokokoinen pneumaattinen ilmanlähdekäsittelykokoonpano, joka koostuuAF ilmansuodatin + AR paineensäädin + AL ilmavoitelulaite. Se täydentää koko prosessin pneumaattisen ilmankäsittelyn: epäpuhtauksien ja kosteuden suodatus, vakaa paineensäätö ja tarkka mikroöljyvoitelu yhdessä modulaarisessa yksikössä. Se tarjoaa kattavan suojan alavirran pneumaattisille komponenteille, kuten sylintereille, solenoidiventtiileille ja pneumaattisille moottoreille, vähentäen tehokkaasti komponenttien kulumista, välttäen tukoksia ja pidentäen koko pneumaattisen järjestelmän käyttöikää. Se on tavallisin ja olennaisin ydinkokoonpano perinteisille voideltuille pneumaattisille piireille.

2. Koko sarjan malli- ja tekninen taulukko

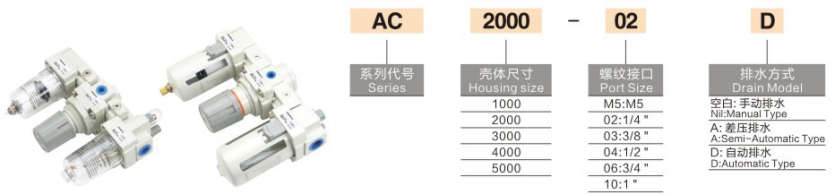

  Suffiksikoodin määritelmä

     • -D: Automaattinen tyhjennystoiminto (ei vaadi manuaalista vedenpoistoa)

     • -G: Varustettu erittäin tarkalla painemittarilla

  Malli esimerkki: AC4000-04D → 1/2 tuuman portin koko, vakio kolme FRL-yksikköä automaattisella tyhjennystoiminnolla

3. Tekniset ydinparametrit

4. Rakenteelliset ominaisuudet ja tuotteen edut

     • Integroitu modulaarinen rakenne: Vakioliitetty modulaarinen rakenne mahdollistaa nopean asennuksen, purkamisen ja vaihdon. Jokaista yksikköä voidaan huoltaa itsenäisesti, mikä vähentää huomattavasti paikan päällä suoritettavaa ylläpitoa ja vaihtokustannuksia.

     • Tehokas syklonivedenerotus: Suodattimessa on keskipakoispyörteinen vedenpoistorakenne, joka erottaa nopeasti nestemäisen veden ja suuret hiukkaset ilmassa, suojaa tarkkuussuodatinelementtiä ja parantaa yleistä ilmanpuhdistuksen tehokkuutta.

     • Ylivuototyyppi Vakaa paineensäätö: Paineensäädin ottaa käyttöön ylivuotojännitteen vakauttavan rakenteen nopealla vasteella ja vakaalla painetulolla, mikä estää tehokkaasti paineen poikkeaman ja virtauksen muutoksen tai laitteiston tärinän aiheuttamat vaihtelut.

     • Nupin itselukittuva säätö: Itselukittuva paineensäätönupin rakenne estää paineparametrien muutoksen vahingossa tapahtuvasta kosketuksesta tai pitkäaikaisesta tärinästä, mikä varmistaa pneumaattisen järjestelmän pitkäaikaisen vakaan toiminnan.

     • Visuaalinen öljy- ja vesitason suunnittelu: Läpinäkyvä PC-kuppi, jossa on suojakansi, mahdollistaa reaaliaikaisen suodattimen veden ja voitelulaitteen öljytason tarkkailun, mikä helpottaa oikea-aikaista tyhjennystä ja öljyn lisäystä.

     • Itsenäiset vaihdettavat kulutusosat: Suodatinelementti ja voitelulaitteen ydin voidaan vaihtaa erikseen vaihtamatta koko yksikkösarjaa, mikä alentaa pitkän aikavälin käyttökustannuksia.

5. Vakioilmapiirin työvirtaus

  Ilmakompressori → AC FRL kolmiyksikköinen → solenoidiventtiili → pneumaattinen sylinteri / pneumaattinen toimilaite

     Kolme yksikköä suorittaa vaiheittaisen ilmankäsittelyn: suodattaa kosteuden ja epäpuhtaudet → tasaa tulopainetta → sumuttaa voiteluöljyä ja tarjoaa puhtaan, vakaan ja voidellun ilmanlähteen terminaalisille pneumaattisille komponenteille.

6. Tyypilliset sovellusskenaariot

     • Teollisuuden automaatiolaitteet: Ilmanlähdekäsittely automaattisille työstökoneille, manipuloijille ja automatisoiduille tuotantolinjoille.

     • Kevyen teollisuuden tuotantolinjat: Vakaa ilmansyöttö pakkaus-, paino-, tekstiili- ja elektroniikkakäsittelylaitteisiin.

     • Voideltuja pneumaattiset komponentit: Erikoisilmakäsittely öljyvoitelua vaativille teleskooppisylintereille, pneumaattisille tarttujalle ja pneumaattisille moottoreille.

     • Workshop Keskitetty ilmanlähdejärjestelmä: Toissijainen puhdistus ja paineen stabilointi ilmakompressorin pääputkistossa pneumaattisen järjestelmän yleisen vakauden parantamiseksi.

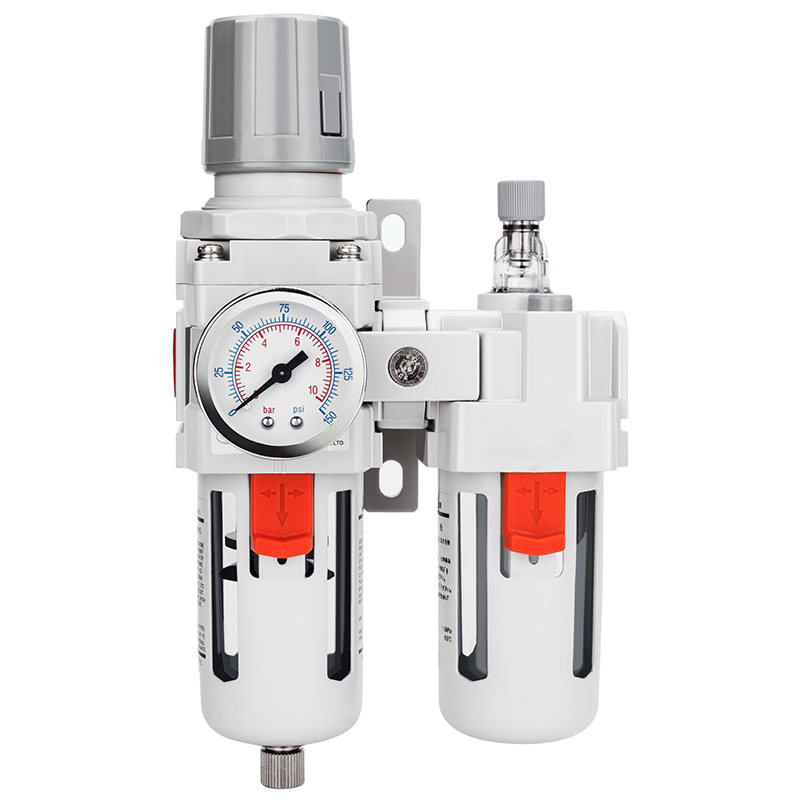

7. Valintaopas: Two-Unit VS Three-Unit

8. Päivittäiset huolto-ohjeet

     • Tyhjennä vesi säännöllisesti varmistaaksesi, että suodatinkupin veden taso on varoitusviivan alapuolella.

     • Vaihda suodatinelementti ajoissa, kun ilmanpaine-ero kasvaa selvästi tai 6–12 kuukauden tavanomaisen käytön jälkeen.

     • Asenna pystysuoraan tiukasti venttiilin rungossa olevan ilmavirran nuolen mukaisesti normaalin käsittelyn tehokkuuden varmistamiseksi.

     • Tarkista öljysumun sumutustila säännöllisesti varmistaaksesi liitososien tasaisen voitelun.

Yhden lauseen yhteenveto

     SOLIH AC -sarjan FRL kolmen yksikön yhdistelmä yhdistää suodatus-, paineenvakautus- ja mikrovoitelutoiminnot ja sisältää modulaarisen asennuksen, vakaan paineen ulostulon ja visuaalisen öljy-veden valvonnan, mikä on vakio ja laajimmin käytetty ilmanlähteen käsittelyratkaisu tavanomaisille voideltuille pneumaattisille automaatiojärjestelmille.
