AF800 / AF900 -sarjan suuren kapasiteetin suurvirtausilmasuodatin

Merkki:Richge Technologyn SOLH

Tuotteen yleiskatsaus

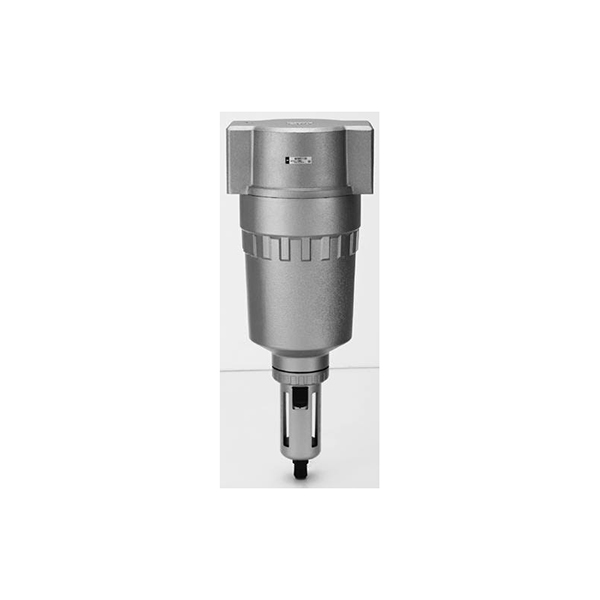

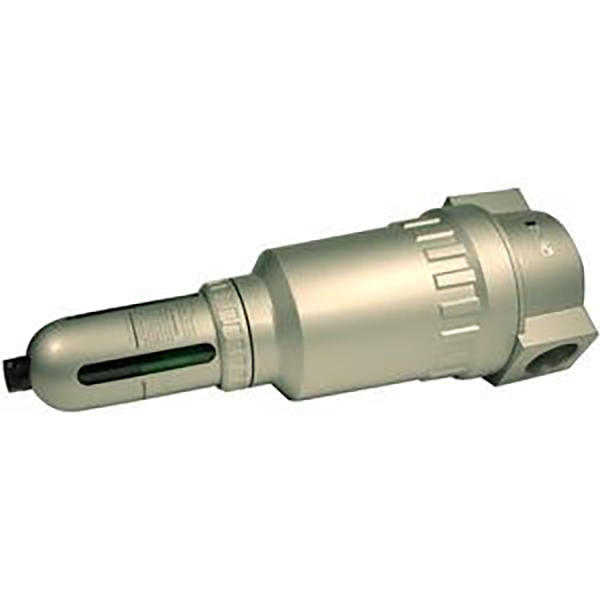

     SOLH AF800 ja AF900 ovat teollisia suuren kaliiperin suuren kapasiteetin pääputkiston ilmansuodattimia, joiden mitat ja suorituskyky ovat täysin vaihdettavissa alkuperäisen SMC:n AF800/AF900:n kanssa. Suunniteltu ilmakompressorin pääilmalähteeseen, koko tuotantolinjan keskitettyyn ilmansyöttöön ja moniventtiilisiin suurvirtaus pneumaattisiin järjestelmiin. Pienistä jaetuista ilmapalveluyksiköistä AF200/300/400 poiketen niissä on ylimitoitettu virtauskanava, erittäin suuri käsittelyvirtaus ja suurikapasiteettinen vedenkeräysastia.

     Se erottelee keskipakoisesti kondensoituneen veden, ruosteen ja pölyn epäpuhtaudet paineilmassa ja suojaa täysin myöhempiä solenoidiventtiilejä, sylintereitä, tyhjiöejektoreita ja suuria pneumaattisia toimilaitteita, mikä vähentää huomattavasti koko pneumaattisen linjan vikoja.

Kaksi täydellistä eritelmää:

   1.  AF800: Keskisuuri virtaus, portti G1¼ / G1½ (1,25 / 1,5 tuumaa)

   2.  AF900: Erittäin suuri pääputkisuodatin, portti G2 (2 tuumaa)

     Valinnaiset lisävarusteet: Manuaalinen tyhjennys / kelluva automaattityhjennys, monitasoinen suodatinelementti, läpinäkyvä PC-kulho / metallinen räjähdyssuojattu kulho. Laajalti sovitettu työstökoneklustereihin, litiumakkujen tuotantolinjoihin, maalauspajoihin ja täydellisiin kemiallisiin laitteisiin, joissa on suuritehoisten ilmalähteiden kysyntä.

Täydellinen mallikoodaussääntö

   Koko tilauskoodin muoto: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Sarjakoodi suuren kapasiteetin suurvirtausilmasuodattimelle

    2. F12 / F16 / F20: Portin kierteen koko

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Keskimmäinen jälkiliite: Viemärityyppi

     -- Tyhjä: Tavallinen manuaalinen tyhjennys

     -- AD47: NC normaalisti suljettu kelluva automaattinen tyhjennys (PC-kulholle, ei ilmavuotoa laitteen sammutuksen jälkeen)

     -- AD48-6: EI normaalisti avointa kelluvaa automaattityhjennystä (nailonmetallikulholle, jatkuva automaattinen tyhjennys)

   4. Loppuliite: Vesimaljan materiaalivaihtoehto

     -- Tyhjä: Normaali läpinäkyvä PC-kulho + metallinen törmäyksenestokotelo

     -- M: Ruosteenkestävä metallikulho nestetason tarkkailuikkunalla (pölyiseen, öljyiseen, ankariin ulkoympäristöihin)

     -- MG: Metallikulho, jossa on sisäänrakennettu nestetason mittari vesimäärän etätarkkailuun

   5. Muokattava suodatinelementin tarkkuus:

     -- Vakiokoko 5μm; valinnainen 2 μm korkea tarkkuus, 10/20/40/70/100 μm karkea suodatin

Universal Core teknisten eritelmien taulukko

Sisäisen rakenteen ja suodatuksen toimintaperiaate

  1. Vaihe 1: Keskipakovedenerotuksen ohjausrakenne

     -- Ilmavirta pyörii suurella nopeudella tangentin suunnassa; keskipakovoima heittää kulhon sisäseinään nestemäistä kondensoitunutta vettä, öljypisaroita ja suuria ruostehiukkasia, jotka laskeutuvat pohjalle painovoiman vaikutuksesta. Yli 95 % nestemäisistä epäpuhtauksista on esieroteltu suodatinelementtien kuormituksen vähentämiseksi ja vaihtojakson pidentämiseksi.

  2. Vaihe 2: Monikerroksinen kuitusuodatinelementti

     -- Keskipakokuivauksen jälkeen paineilma kulkee monikerroksisen kuitusuodatinpatruunan läpi sieppaakseen pieniä kiinteää pölyä ja hienojakoisia öljyaerosolihiukkasia. 2 μm:n erittäin tarkka versio tarjoaa erittäin puhtaan ilmanlähteen tarkkoihin suhteellisille venttiileille ja tyhjiöpiireille.

  3. Vesiroiskelevyn väliseinä, sisäänrakennettu kulhon yläpuolelle

     --  Eristää laskeutuneen veden pohjalta välttääkseen nestemäisen veden toissijaisen kulkeutumisen ilmavirtauksen kautta puhtaaseen ilmaputkeen.

  4. Irrotettava vesikulho + tyhjennyskokoonpano

     Pohjaan integroitu tyhjennysventtiili kahdella tyhjennysratkaisulla:

     -- Manuaalinen tyhjennys: Paina alapainiketta tyhjentääksesi kertyneen veden manuaalisesti

     -- Automaattinen kelluntatyhjennys: Float nousee, kun vesi saavuttaa kynnyksen avatakseen tyhjennys automaattisesti, ilman valvontaa jatkuvilla tuotantolinjoilla

   5. Kova-anodisoidusta alumiiniseoksesta valmistettu päärunko

     -- Suuri suora läpivirtauskanava erittäin pienellä ilmanvirtausvastuksella, vakaa ilmansyöttö ilman selvää painehäviötä täydessä paineessa

     -- suuren virtauksen kuormitus; öljyn- ja korroosionestopintakäsittely.

Valinnaiset lisävarusteet ja materiaalin valintaopas

   1. Kolme vesikulhovaihtoehtoa

   1.1 Normaali läpinäkyvä PC-kulho (tehdasasetus)

     -- Etu: Reaaliaikainen visuaalinen vedenpinnan havainto, varustettu metallisella törmäyksenestokuorella estämään työpajan rautaromujen rikkoutuminen. Sopii kuiviin sisätiloihin, tavallisiin automatisoituihin tuotantolinjoihin.

   1.2 Nylonmetallinen suojakulho (liite M)

     -- Etu: Korkea iskunkestävyys, leikkausnesteen ja UV-sään kestävyys, ei hauraita halkeamia. Ihanteellinen pölyiseen öljymaalaukseen ja korkeiden lämpötilojen työstökoneisiin ankariin työolosuhteisiin.

   1.3 Metallikulho nestetasomittarilla (liite MG)

     -- Ulkoinen havaintoikkuna metallirungossa, luettavissa oleva vesimäärä valolta suojattuihin suljettuihin räjähdyssuojattuihin ympäristöihin, suositeltava kemian- ja räjähdyssuojattuihin työpajoihin.

   2. Kahden automaattisen tyhjennysmallin vertailutaulukko

  3. Suodatinelementtien tarkkuusvalintaopas

     -- 5 μm:n vakiosuodatin: Yleiskäyttöinen useimmille työstökoneille, sylintereille ja solenoidiventtiileille, paras kustannustehokkuus

     -- 2 μm korkean tarkkuuden suodatin: tyhjiöejektorit, tarkat suhteelliset säätimet, puhdasilmapiirit 3C-elektroniikan tuotantolinjoille

     -- 10 ~ 100 μm karkeasuodatin: Ensisijainen esisuodatin ilmakompressorin ulostulossa suojaamaan myöhempiä tarkkuusilmalähteen komponentteja

Ydintuotteen kilpailuedut

   1. Suuri reikä, erittäin pieni virtausvastus

     -- 1,25/1,5/2 tuuman suora venttiilirunko, jossa on paljon suurempi virtauksen poikkileikkaus kuin pienissä AF-sarjoissa. Minimaalinen paineenvaimennus monisylinteristen ja moniventtiiliisten saarekkeiden synkronisen toiminnan aikana, vakaa lähtötyöntövoima kaikille laitteille.

   2. Suurikapasiteettinen veden varastointikammio

     -- 45 cm³:n suuri kulho vähentää toistuvaa tyhjennystiheyttä, mikä on täydellinen keskitettyyn suodatukseen ilmakompressorin pääputkistossa.

  3. Täysi kattavuus ankariin työolosuhteisiin

     - Ilmainen valikoima läpinäkyviä PC-/metallisia räjähdyssuojattuja kulhoja, jotka soveltuvat sisä-, ulko-, maalauspölyisiin ja kemikaalien räjähdyssuojattuihin ympäristöihin.

  4. Sopiva täydellinen koko linjan ilmanlähderatkaisu

     -- Voidaan yhdistää AR800/AR900 suuren virtauspaineen säätimen ja AL800/AL900 öljysumuvoitelulaitteen kanssa muodostamaan AFC-kaksiyksikön / AC-kolmen yksikön suuren kapasiteetin ilmapalvelukokoonpanon, täydellisen pääilmalähteen käsittelyyksikön.

  5. Täysin vaihdettavissa maahantuotujen merkkien kanssa

     - Yhdenmukainen asennusmitta, kierrespesifikaatio ja suodatinelementin koko kansainvälisten valtavirtamerkkien kanssa. Suora korvaaminen ilmakompressorin pääputkiston saneeraustyölle ilman muutoksia putkistoon tai kiinnikkeisiin.

  6. Matala huolto ja pitkä käyttöikä

     -- Keskipakoinen esierottelu hidastaa suodatinelementin kontaminaationopeutta; suodatinpatruuna voidaan purkaa, puhdistaa ja käyttää uudelleen kuluvien vaihtokustannusten vähentämiseksi.

Täydelliset vakioratkaisut ilmanlähteiden yhteensovittamiseksi

  1. Ratkaisu 1: Raskaan tuotantolinjan pääilmalähteen 3-yksikön kokoonpano

     -- Ilmakompressorin ulostulo → AF900-F20 suodatin + AR900 säädin + AL900 voitelulaite (AC900 kolmiosainen yksikkö) → PA nailon pääputkiston haara → 4 V venttiilisaarekkeet, MSQ pyörivät pöytäsylinterit, 4F jalkakäyttökonsolit jokaisessa asemassa

  2. Ratkaisu 2: Öljytön kahden yksikön kokoonpano räjähdyssuojattuja litiumakkuja ja maalauspajoja varten

     -- Ilmakompressorin pääputki → AF800-F16 metallikulhosuodatin + AR800-säädin (AFC800 kaksiosainen, poista voitelulaite) → 50-VFE/50-VPE räjähdyssuojatut solenoidiventtiilit + ZU tyhjiöejektoreiden tartuntaasemat

  3. Ratkaisu 3: Keskitetty ilmansyöttö pienille työstökoneklusteille

     -- AF800-F12 (G1¼) suurvirtaussuodatin → Monisuuntainen PU/PA-pääputkisto, joka toimittaa useita työstökoneita 3F-jalkaventtiileillä, SC-standardin sylintereillä ja C110-ilmapuhalluspistooleilla

Tyypilliset teolliset sovellukset

     -- Suuret CNC-työstökoneklusterit, raskaat leimaus- ja niittauslaitteiden pääilmalähde

     - Litiumakkupinnoite, kennokokoonpano räjähdyssuojatut automatisoidut tuotantolinjat

     -- Autojen täydellinen ajoneuvomaalaus, muste- ja pölyräjähdyssuojatut työpajat

     -- Suuret pakkauslinjat, logistiikkalajittelu usean aseman keskitetty ilmansyöttö

     -- Kemiallisen putkilinjan venttiilin automaattinen ohjaus, öljy- ja kaasutuki, joka tukee täydellisiä pneumaattisia laitteita

     -- Ensisijainen esisuodatin ilmakompressorihuoneen isännän tuloaukossa suojaamaan myöhempien tarkkuusilmalähteiden komponentteja

Valinta ja käyttötiedot Huomautuksia

  1. Virran valintasääntö

     -- Jos yksittäisen putkilinjan sylinterien ja venttiilisaarten ilmankulutus ylittää 6000 l/min, on valittava AF800; yli 12000 l/min valitse AF900. Pieni AF200/300 ei kestä suurta virtausta, mikä aiheuttaa vakavan paineen laskun ja riittämättömän sylinterin työntövoiman.

  2. Kulhon valinta punainen viiva

     -- Maalaus, leikkausneste öljyinen ympäristö, ulkoilma ja räjähdyssuojatut alueet ovat kiellettyjä standardin PC:n läpinäkyvän kulhon käyttö. On vaihdettava M/MG-metalliversioon halkeamien ja törmäyksen jälkeisten vesivuotojen aiheuttamien turvallisuusriskien välttämiseksi.

  3. Pakollinen sääntö tyhjiöpiireille

     -- Tyhjiötartuntalinjat käyttävät vain AFC-kaksiyksikköä (ilman voitelulaitetta). AL-öljysumuvoitelulaitetta ei voi kytkeä sarjaan, jotta ZU/ZB-tyhjiöejektoreiden suuttimet eivät estä voiteluöljyä.

  4. Asennussuunta Vakio

     -- IN/OUT-ilmavirran nuoli painettu venttiilirungon päälle, asenna tiukasti nuolen ilman tulosuuntaa noudattaen; vesiastian on oltava pystysuorassa alaspäin, jotta varmistetaan kondenssiveden normaali laskeutuminen ja kerääntyminen.

  5. Huoltosyklin vaatimukset

     -- PC kulho: Tarkista kertynyt vesi päivittäin; automaattinen tyhjennysmalli tarkasta kellukkeen tukkeutuminen viikoittain

     -- 5 μm vakiosuodatinelementti: Puhdista 30 päivän välein, vaihda 15 päivän välein erittäin pölyisissä olosuhteissa

     -- 2 μm:n tarkkuussuodatinelementti: Vaihda 15 päivän välein

     -- Ennen huoltoa: Sulje etu HSV:n käsisulkuventtiili, pakoputken jäännöspaine ennen kuin irrotat kulhon ja suodatinpatruunan

Yhden lauseen yhteenveto

     SOLH AF800/AF900 suuren kapasiteetin pääputkiston ilmansuodattimessa on keskipakoinen esierotusrakenne 12 000–20 000 l/min erittäin suurella virtauksella, valinnainen automaattinen kelluntatyhjennys ja läpinäkyvä/metallinen räjähdyssuojattu vesiastia, joka on yhteensopiva AR/AL800/900 muodostaakseen täydellisen suurireikäisen kosteus- ja paineilman erotuslaitteen ensisijaisena ilmanpuhdistimena. akku-, maalaus- ja raskaat työstökoneet keskitetyt ilmansyöttöjärjestelmät.
