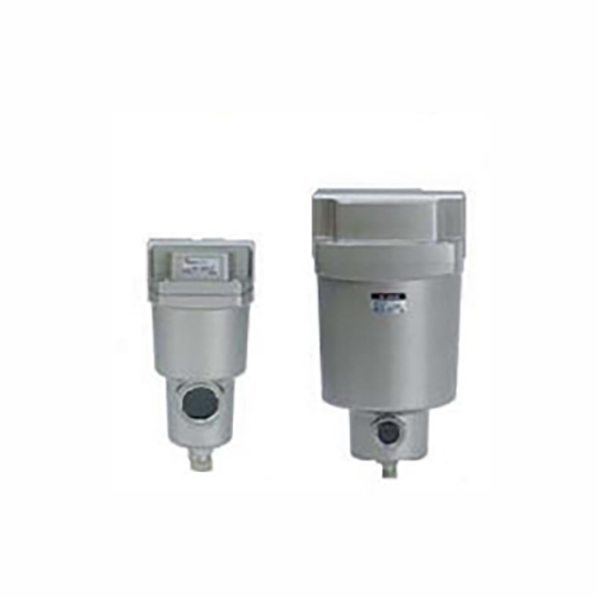

AFF / AM -sarjan paineilmanpuhdistussuodatin (Mainstream Line)

Merkki:Richge Technologyn SOLH

Sarjan paikannus ja ydintoiminnot

     AFF ja AM muodostavat ytimen yhdistetyn ilmanlähteen puhdistuskokoonpanon. AFF toimii ensisijaisena karkeana suodattimena poistamaan kiinteitä epäpuhtauksia ja kondensoituneita vesipisaroita, kun taas AM on tarkka öljysumunerotin mikroöljyaerosolien poistamiseen, parantaa paineilman puhtautta ja suojaa täysin myöhempiä pneumaattisia toimilaitteita.

  1. AFF-sarjan päälinjan karkea suodatin

     -- Suodatustarkkuus: 1 μm, 99 % hiukkasten talteenottonopeus (päivitetty vanhasta 3 μm:n luokasta)

     -- Ydintoiminto: Poista suuri pöly, ruoste ja bulkkitiivistynyt vesi, 99 % vedenerotusteho etupääsuodattimena

     -- Puhtausstandardi: ISO8573-1:2010 [4:7:4]

  2. AM-sarjan öljysumunerotin (hienosuodatin)

     -- Suodatustarkkuus: 0,1 μm, 99 %:n mikroöljysumun talteenottonopeus (päivitetty vanhasta 0,3 μm:stä)

     -- Ydintoiminto: Täydellinen öljysumun erotus, ulostulon jäännösöljyn pitoisuus ≤ 1 mg/m³ (0,8 ppm), täysin öljyttömän voiteluprosessin vaatimusten mukainen

     -- Puhtausstandardi: ISO8573-1:2010 [2:7:3]

  3. Jaetut yleiset edut

     -- Erittäin pieni painehäviö ≤5 kPa, energiansäästö, virtauskapasiteetti kasvanut 20 % perinteisiin malleihin verrattuna

     -- Kevyt ruostumattomasta teräksestä valmistettu nesteiden säilytysastia, maksimipainon vähennys jopa 52 %

     -- Visuaalinen huoltomuistutus: vakiona sisäänrakennettu tukosilmaisin punaisella renkaalla suodattimen vaihdon ajoituksen arvioimiseksi; värikoodatut suodattimen päädyt nopeaan mallin tunnistamiseen

     - Modulaarinen kaskadirakenne, voidaan liittää sarjaan AMD / AMH erittäin hienoilla suodattimilla monitasoisten erittäin puhtaan ilman vaatimusten täyttämiseksi

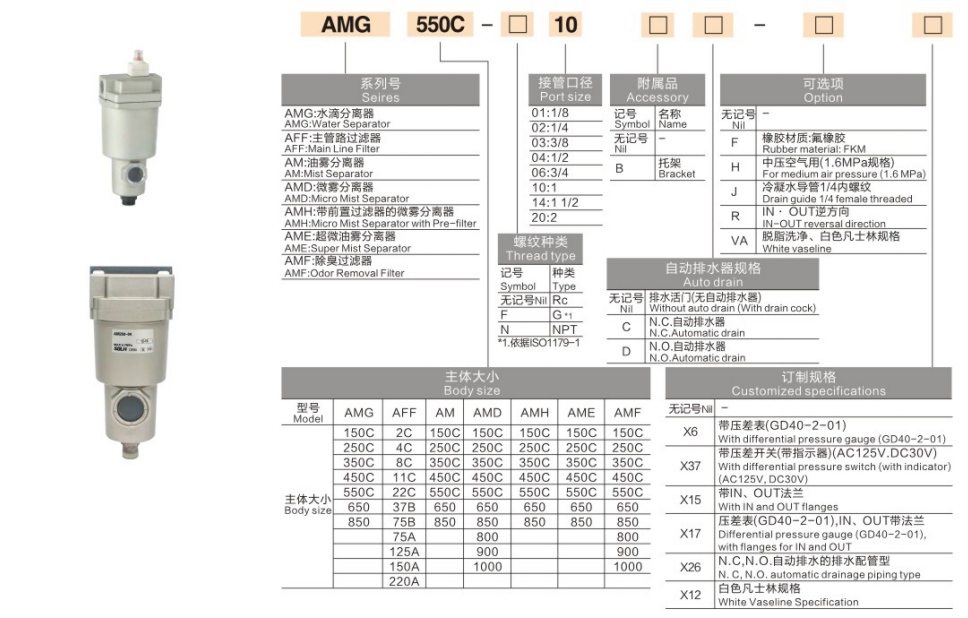

Täydellinen mallin nimeämissääntö

 1. Esimerkkimallit: AFF40-04 ; AM50-10D

  2. Esimerkkejä vakiotilauksista

     -- AFF karkea suodatin, 1/2" portti, automaattinen tyhjennys: AFF40-04D

     -- AM öljysumunerotin, 1" portti, automaattinen tyhjennys: AM50-10D

     -- Suuri virtaus 7000 l/min, 1,5" portti: AM70D-14

Yleiset tekniset tiedot (vakiotestiolosuhteet: 0,7 MPa, 20 ℃)

  1. Yleiset yleiset parametrit

     -- Sovellettava väliaine: Paineilma (edessä tarvitaan esisuodatin ≥ 40 μm)

     -- Käyttöpainealue: 0,1-1,0 MPa; räjähdyspaine 1,5 MPa

     -- Käyttöympäristön lämpötila: -5 ~ 60 ℃ (ei jään muodostumista kulhoon)

     -- Tyhjennyskokoonpano: Manuaalinen tyhjennys vakiona; automaattinen tyhjennys valinnainen jälkiliitteen -D kautta

  2.Koko sarjan virtaus- ja mittaparametritaulukko

Vaiheittaiset valintaohjeet

  1. Suodatusluokan sovitusjärjestelmä

     -- Tavalliset yleiset pneumaattiset piirit: AFF (1 μm karkeasuodatin) → paineensäädin → voitelulaite

     -- Öljyttömät tarkkuusautomaatiolaitteet: AFF → AM (0,1 μm öljysumunerotin) → päätelaitteet

     -- Erittäin puhtaat puolijohde-/optiset prosessit: AFF → AM → AMD (0,01 μm ultrahieno suodatin)

  2. Virtausmarginaalin laskenta

     -- Valitse malli, jonka nimellisvirtaus on 1,2–1,5 kertaa suurempi kuin järjestelmän kokonaisilmankulutus; ylikuormitettu virtaus heikentää huomattavasti suodatustehoa ja lisää painehäviötä.

  3. Tyhjennystilan valinta

     -- 24h valvomaton jatkuva tuotanto, korkea lauhteen tuotto: valitse -D automaattinen tyhjennysversio

     -- Jaksottaiset matalataajuiset laitteet: tavallinen manuaalinen tyhjennystyyppi riittää

  4. Porttien sovitusperiaate

     - Yhdenmukainen suodatinportin koko pääputkilinjan halkaisijan kanssa; vältä halkaisijan pienentämistä/lisäämistä ylimääräisen painehäviön estämiseksi.

Tyypilliset teolliset sovellukset

     -- Yleinen teollisuusautomaatio: CNC-työstökoneet, ilmasylinterit, magneettiventtiilien etupään veden- ja öljynpoisto

     -- Elintarvikkeiden ja lääkkeiden valmistus: öljytön puhtaan ilman lähde tuotteen saastumisen välttämiseksi

     -- 3C elektroniikka- ja pinnoitustyöpajat: poista öljysumu pintapinnoitusvirheiden ja tarkkuuskomponenttien saastumisen estämiseksi

     -- Ilmakompressorin jälkikäsittelyjärjestelmä: kaskadoitu jäähdytetyillä / adsorptioilmakuivareilla yleisen ilman puhtauden parantamiseksi

Suorituskyvyn vertailu: AFF VS AM

Yhden lauseen yhteenveto

     SOLH AFF 1 μm:n päälinjan karkeasuodatin ja AM 0,1 μm öljysumunerotin muodostavat modulaarisia kaskadi-ilmanpuhdistusyksiköitä, joilla on koko 300–14500 l/min virtausalue, visuaalinen tukosilmaisin ja valinnainen automaattinen tyhjennys, jotka täyttävät ISO8573-1-standardin yleisen pneumaattisen, elintarvike-, lääketieteellisen, elektronisen ja ruiskuöljyttömän ilmankäsittelyn osalta.
