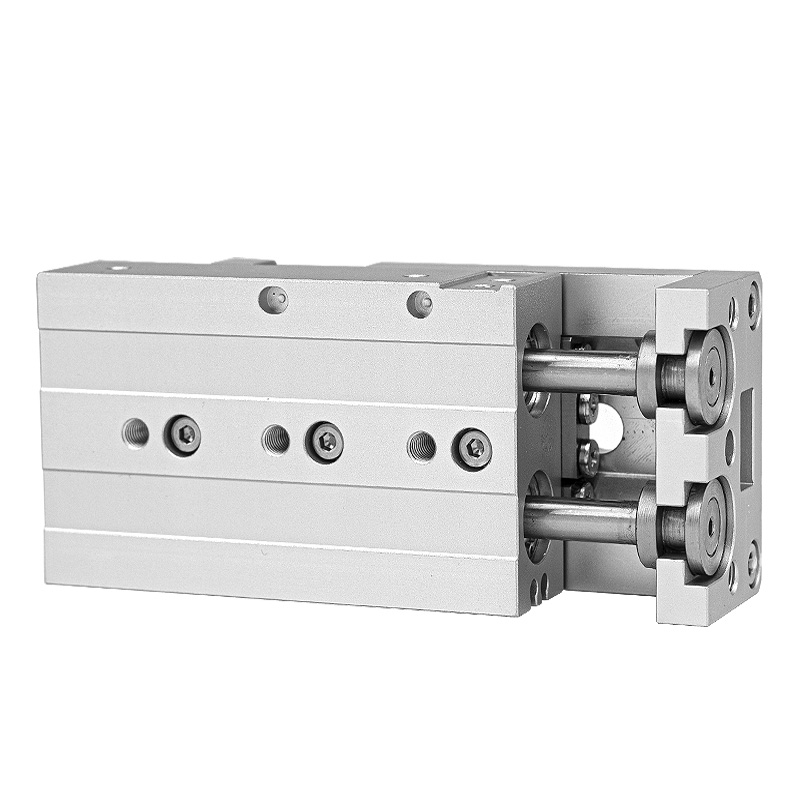

HLS-/HLSL-sarjan kaksiakselinen tarkkuusliukusylinteri (ristirullaohjaintyyppi)

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH HLS / HLSL -sarjan kaksiakselinen tarkkuussylinteri käyttää poikittaisrullan lineaariohjainta sydämen ohjauskomponenttina. Verrattuna HLQ-kierrätyspallosylintereihin, se tarjoaa paljon suuremman jäykkyyden, erinomaisen toistuvan paikannustarkkuuden ja vahvemman kestävyyden epäkeskisille sivukuormituksille, mikä sopii täydellisesti raskaaseen kuormitukseen, erittäin tarkkoihin kokoonpano- ja paikannusautomaatioprosesseihin.

Sarjan luokitus: HLS VS HLSL

     -- HLS-vakiotyyppi: Sylinterin runko asennettu liukukelkan toiselle puolelle, kompakti kokonaisleveys. Soveltuu rajoitettuun asennustilaan, keski-pieniin kuormitusolosuhteisiin ilman ilmeistä epäkeskistä offset-kuormaa.

     -- HLSL Symmetrinen tyyppi: Sylinteri keskitetty kahden yhdensuuntaisen poikittaisrullan ohjaimen väliin, tasainen voiman jakautuminen, huomattavasti parannettu jäykkyys ja raskas kantavuus. Ensimmäinen valinta raskaaseen kuormaan, epäkeskiseen kuormaan ja erittäin tarkkaan työskentelyyn.

Teknisten tietojen perustaulukko

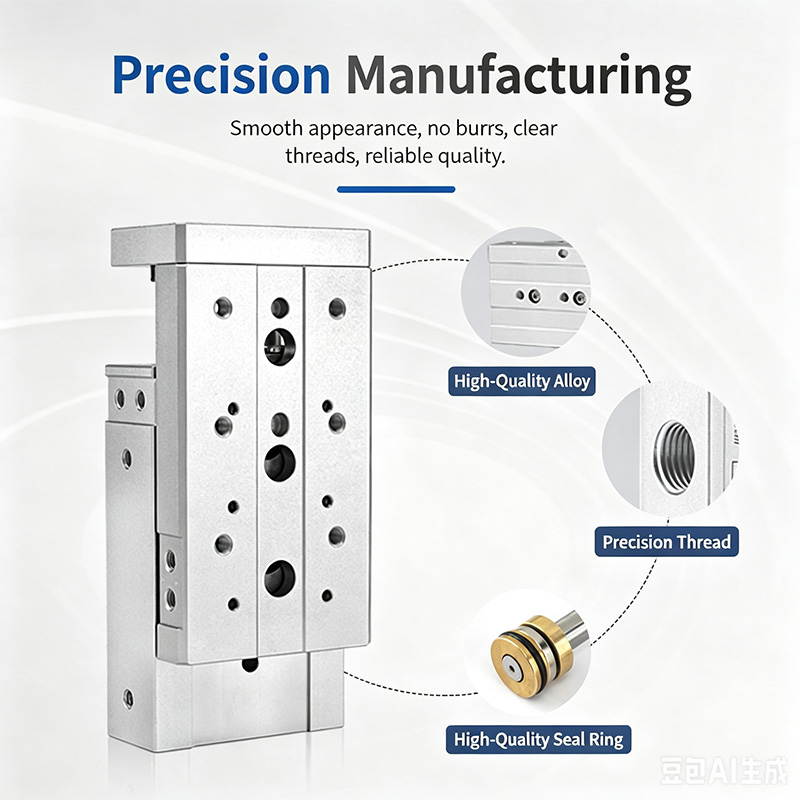

Rakenteelliset ja ydinsuorituskyvyn edut

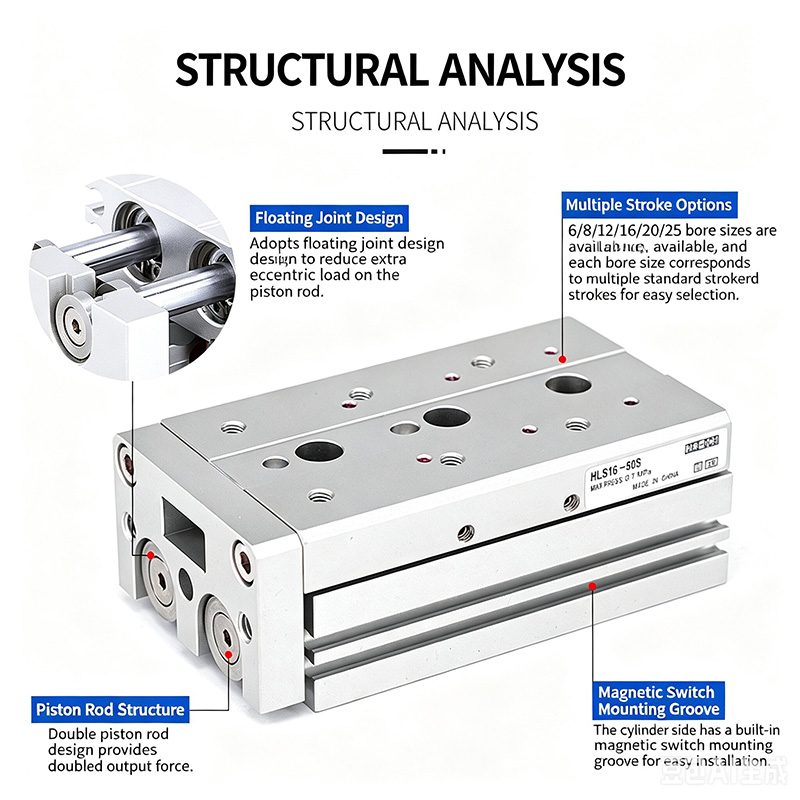

  1. Cross Roller Linear Guide (Roller Line Contact Design)

     - Linjakosketuslaakerirakenne tarjoaa äärimmäisen jäykkyyden, erinomaisen suoruuden ja pyörimisen eston tarkkuuden, vahvan iskunkestävyyden ja vakaan toiminnan raskaassa kuormituksessa. Integroitu yksiosainen ohjauskelkkarakenne, jossa on erittäin pieni kitka, erittäin pehmeä liike ja pidennetty huoltojakso.

  2. Sisäänrakennettu kelluva nivel

    -- Elastinen kelluva liitos männänvarren ja liukualustan välillä korvaa sivuvoiman ja epäkeskisen vääntömomentin välttäen männänvarren taipumista ja ylikuormitusvaurioita.

  3. Kaksoissuuntaiset männänvarret

    - Kaksinkertainen työntövoima, erinomainen vääntymisenestokyky, säilyttää korkean paikannustarkkuuden kuormitettuna.

  4. Monisuuntainen yleiskiinnitys

     -- Pohja-, etu- ja sivupintoihin koneistetut kierteitetyt asennusreiät 3-suuntaista asennusta varten; alustaan ​​valmiiksi työstetty tarkkuuspaikannustapin reiät nopeaa tarkkaa asemointia varten.

  5. Kolmipuoliset työkalujen kiinnityspinnat

     -- Kierretetyt kiinnitysreiät liukukappaleen ylä- ja etupinnassa, tappien reiät liukusäätimen ylätasossa takaamaan toistettavan jigin asemointitarkkuuden.

  6. Esikoneistetut anturin asennusurat

     -- Vakioliukuurat sylinterin puolella joustavaa asennusta ja magneettikytkimien asennon säätöä varten.

  7. Monipuoliset puskuri- ja rajapysäytysvaihtoehdot

     -- Kiinteä ilmapuskuri, säädettävä ilmapuskuri (A/AS/AF), hydraulinen iskunvaimennin (B/BF) ja useat ulkoiset mekaaniset rajapysäytit ovat valinnaisia ​​yhdistelmiä.

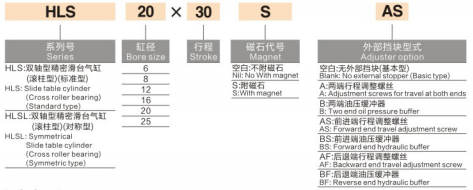

Vakiomallin nimeämissääntö

  1. Esimerkkimalli: HLS20×30SAS

     -- HLS = vakiosivusylinterisarja; HLSL = Symmetrinen keskitetty korkean jäykkyyden sarja

     -- 20 = sylinterin reiän halkaisija (mm)

     -- 30 = nimellinen iskunpituus (mm)

     -- S = sisäänrakennettu kestomagneettirengas (vakiotehdaskokoonpano)

     -- A = Säädettävä ilmapuskuri molemmissa päissä

        AS = Säädettävä ilmapuskuri vain etuiskun päässä

        AF = Säädettävä ilmapuskuri vain paluuiskun päässä

     -- B = Hydrauliöljypuskuri molemmissa päissä

        BF = Hydrauliöljypuskuri vain paluuiskun päässä

Teoreettinen ulostulon työntövoimataulukko (yksikkö: N)

Valintaohjeet ja tyypilliset sovellusskenaariot

  1. Valintaehdotukset

     -- HLS-vakiomalli: Kompakti asennustila, keski-pieni kuorma, ei ilmeistä epäkeskistä offset-kuormaa

     -- Symmetrinen HLSL-malli: Ensisijainen valinta raskaalle kuormitukselle, epäkeskiselle sivukuormitukselle, erittäin korkealle jäykkyydelle ja erittäin tarkalle paikannusvaatimuksille

  2. Tyypilliset teolliset sovellukset

     -- Tarkkuusasennus, automaattinen paikannus, pneumaattinen kiinnitys ja työkappaleen siirtoasemat

     -- Puolijohde- ja elektroniikkaautomaation tuotantolinjat

     -- Korkean tarkkuuden testauslaitteet, lääketieteen automaatiolaitteet, työstökoneiden kiinnitysmekanismit

Yhden lauseen yhteenveto

     SOLH HLS/HLSL poikkirullainen kaksoisakselinen liukusylinteri käyttää erittäin jäykkää linjakosketusrullaohjainta kahdella vakio-/symmetrisellä versiolla, joka on varustettu valinnaisella ilma-/hydraulisella puskurilla ja anti-epäkeskisellä kelluva liitosrakenne, korkealuokkainen raskas, erittäin tarkka lineaarinen toimilaite puolijohde-, lääketieteellisiin ja korkean kuormituksen automaatiolaitteisiin.
