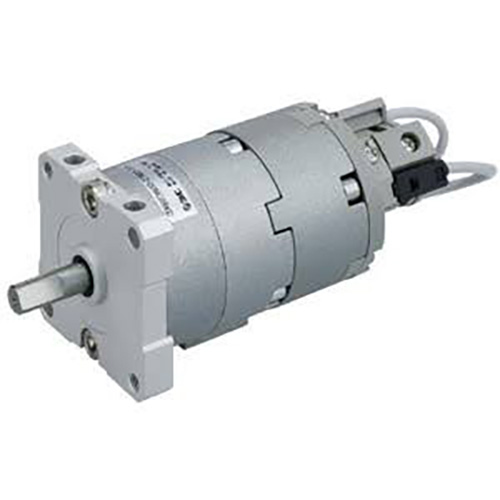

CRBU2-sarjan vapaasti asennettava siipityyppinen pyörivä toimilaite

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu ja keskeiset rakenneominaisuudet

     SOLH CRBU2 -sarja on pieni siipityyppinen pyörivä kääntösylinteri, joka on suunniteltu rajoitetun tilan tarkkuuspyörijöille. Siinä on ilmainen monisuuntainen asennus, erittäin ohut kevyt runko, nollavaihteinen välys ja laaja kääntökulma. Saatavilla olevat porauskoot: 10/15/20/30/40, yksi-/kaksoissiipivaihtoehdoilla erilaisiin kevyisiin pyöriviin kääntövaatimuksiin.

 1. Suunnittelun keskeiset kohokohdat

     -- Siipien suoraveto (S-yksisiipi / D-kaksoissiipi): Ei vaihteistoa, nolla välys, tasainen pyöriminen ja erittäin tarkka asemointi

     -- Täysi vapaa asennussylinteriääriviiva: Asennettavissa ylhäältä/alhaalta/vasemmalta/oikealta/aksiaalisesti ilman ylimääräisiä asennuskiinnikkeitä; 12 % kevyempi kuin CRB2 tiheän ja kompaktin laiteasettelun ansiosta

     -- Täysi kääntökulma: Yksisiipi 90°/180°/270°; Kaksoissiipi 90°/100°, yhden siiven maksimikääntö jopa 270°

     -- Kaksoisletkuasettelu: vakio sivuportti (ei päätettä) / aksiaalinen portti (liite E) erilaisten putkilinjan reititysasettelujen mukaan

     -- Laajennettavat toiminnalliset moduulit: Valinnainen W-kulman säätöyksikkö ja sisäänrakennettu magneettirengas magneettikytkimen asennusta varten; ei säteittäisiä ulkonevia osia kaappitilan säästämiseksi

     -- Ensiluokkainen vähävuototiivistysjärjestelmä: Erityinen komposiittitiiviste, jossa on sisäänrakennettu kohdistusrajoitin, erittäin pieni sisäinen vuoto, öljytön toiminta, joka sopii puhtaisiin tuotantoympäristöihin

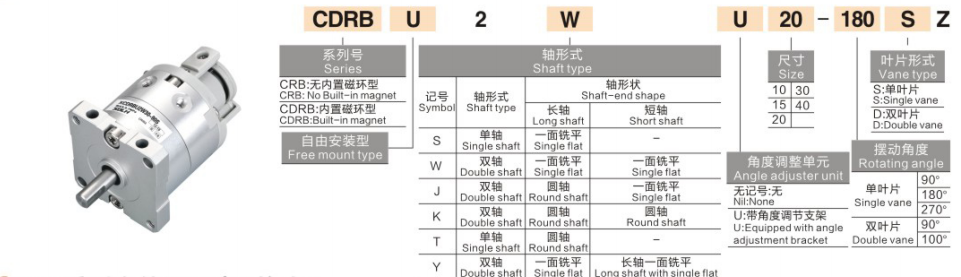

Täydellinen mallin nimeämissääntö

  1. Malliesimerkki: CRBU2WU20-180SE-M9BW

 2. Vakiotilauksen viiteesimerkit

     -- Vakio yhden siiven sivuportti: CRBU2-20-180S

     -- Kulman säädöllä + kaksoissiipi: CRBU2W30-90D

     -- Aksiaalinen portti + magneettikytkin: CRBU2-15-270SE-M9B

Yleiset standardit tekniset tiedot (testipaine: 0,5 MPa)

  1. Yleiset suorituskykyparametrit

     -- Käyttöpainealue: Koko 10/15: 0,2 ~ 0,7 MPa; Koko 20/30/40: 0,15 ~ 1,0 MPa

     -- Ympäristön käyttölämpötila: 5 ~ 60 ℃ (ei jäätymistä ilmaputkien sisällä)

     -- Kulmatoiston asemointitarkkuus: ±0,01°, nolla välys vakaa kierto

     -- Sisäänrakennettu puskuri: Ei mitään; ulkoinen iskunvaimennin konfiguroitavissa erikseen

     -- Sallittu törmäyksen kineettinen energia: 0,00015 ~ 0,04 J (kasvaa suhteellisesti porauskoon mukaan)

     -- Voiteluvaatimus: Tehdasvalmisteinen esirasvattu öljytön malli

  2. Teoreettinen lähtömomenttitaulukko (yksikkö: N·m @0,5 MPa)

  3. Paino ja kokonaismitat (180° erittely)

Keskeiset kilpailuedut

  1. Monisuuntainen vapaa asennus säästää tilaa

     - Sylinterimäinen sileä runko voidaan kiinnittää ruuveilla mille tahansa pinnalle ilman kiinnikkeitä; 12 % kevyempi runko, optimaalinen valinta erittäin pienikokoisille integroiduille laitekehyksille

  2. Nolla välys erittäin tarkka kulma-asemointi

     -- Suora siipikäyttö eliminoi vaihteiden välisen välyksen, erittäin pehmeän pyörimisen ±0,01° toistotarkkuudella tiukkojen tarkkuuskulmasäätöasemien ansiosta

  3. Laaja säädettävä kääntöalue valinnaisella pysäytysyksiköllä

     -- Yhden siiven maksimi 270° kääntö; W kulman säätömoduuli mahdollistaa portaattomasti säädettävän iskun 0 ~ 240°, kätevän monen aseman kulman hienosäädön

  4. Kaksoissiipi tuottaa kaksinkertaisen vääntömomentin identtisen ääriviivan alla

     -- Sama ulkomitta, D-kaksoissiipimalli tarjoaa kaksinkertaisen vääntömomentin S-yhdestä siivestä suuremman pyörimiskuorman käsittelemiseksi

  5. Pitkä käyttöikä öljytön tiivisterakenne

     -- Matalakitkainen komposiittitiiviste, käyttöikä yli 5 miljoonaa kytkentäjaksoa, yhteensopiva tavallisen konepajan ja pölyttömien puhtaiden tuotantolinjojen kanssa

Asennusmenetelmät ja tyypilliset teolliset sovellukset

  1. Kaksi pääasennusmuotoa

     -- Suora runkoasennus: ruuvit lukittuvat mihin tahansa sylinterimäiseen pintaan, aksiaalinen/säteittäinen asennus mahdollista, nopea purkaminen ja vaihto

     -- Yhdistetty litteä lisäasennus: Kiinnitä vaakasuoraan tai pystysuoraan asennuslevyn avulla, ihanteellinen robotin päätytehostimeen, laitteen puolelle ja päälle piilotettuun asennukseen

  2. Tyypilliset sovellusskenaariot

     -- 3C-elektroniikkaautomaatio: minikomponenttien kääntäminen, kameran pyörivä paikannus, jigikulman vaihto, tarkastusaseman pyörivä indeksointi

     -- Tarkkuusasennuslinjat: ruuvinkiristyskiertomekanismi, liittimen puristuskulman säätö, kevyt työkappaleen kierto 180°

     -- Pakkauskoneet: materiaalin ohjauslevyn kierto, tarran kiinnityskulman hienosäätö, lyhytiskuinen pyörivä syöttö

     -- Yleiset automaatiolaitteet: Laitteen oven kiertokytkin, tuotantoaseman kytkentä, korkeataajuinen kevytkuorma edestakainen kierto

Valinnan vertailu: CRBU2 vapaasti asennettu VS CRB2 vakiokiinnitteinen pyörivä toimilaite

3-vaiheinen nopea valintaopas

  1. Porauskoon valinta vääntömomentin kuormituksen perusteella

     -- Laske todellinen käyttömomentti, valitse malli 50 % vääntömomentin turvamarginaalilla:

     -- 10 ≤ 0,13 N · m / 15 ≤ 0,33 N · m / 20 ≤ 0,82 N · m / 30 ≤ 2,06 N · m / 40 ≤ 3,92 N · m

  2. Siipityypin valinta

     -- Kevyt alhaisen vääntömomentin kuorma → S yksisiipi; Suuri raskas pyörivä kuorma → D-kaksoissiipi (kaksinkertainen vääntömomentti)

  3. Konfiguraatiosovitus

     -- Kulman hienosäätö vaaditaan: Lisää pääte W kulman säätöyksikkö (0-240° portaattomasti säädettävä)

     -- PLC-asennon signaalin takaisinkytkentä: Varusta M9B/M9BW magneettikytkin havaitsemaan kaksisuuntainen pyörimisraja

     -- Putkilinjan reititysvaatimus: Tyhjä vakiosivuportille, jälkiliite E aksiaaliselle keskiilmaportille

Yhden lauseen yhteenveto

     SOLH CRBU2 vapaasti asennettava siipipyöräsylinteri sisältää kiinnikkeettömän mielivaltaisen asennuksen, nolla välyksen ±0,01° tarkkuudella, kaksi yhden/kaksoissiiven vääntömomenttivaihtoehtoa ja sivu/aksiaalisen ilmaportin asettelu, valinnainen W-kulman säätö ja M9BW-magneettikytkin, kevyt kompakti ratkaisu 3C:n pyörivälle kokoonpanolle, tarkkuuskevyt kokoonpano.
