CRB1 / CRB2 -sarjan siipityyppinen pyörivä toimilaite

CRB1 / CRB2 -sarjan siipityyppinen pyörivä toimilaite (vaihdettava SOLH)

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu ja sarjan keskeiset erot

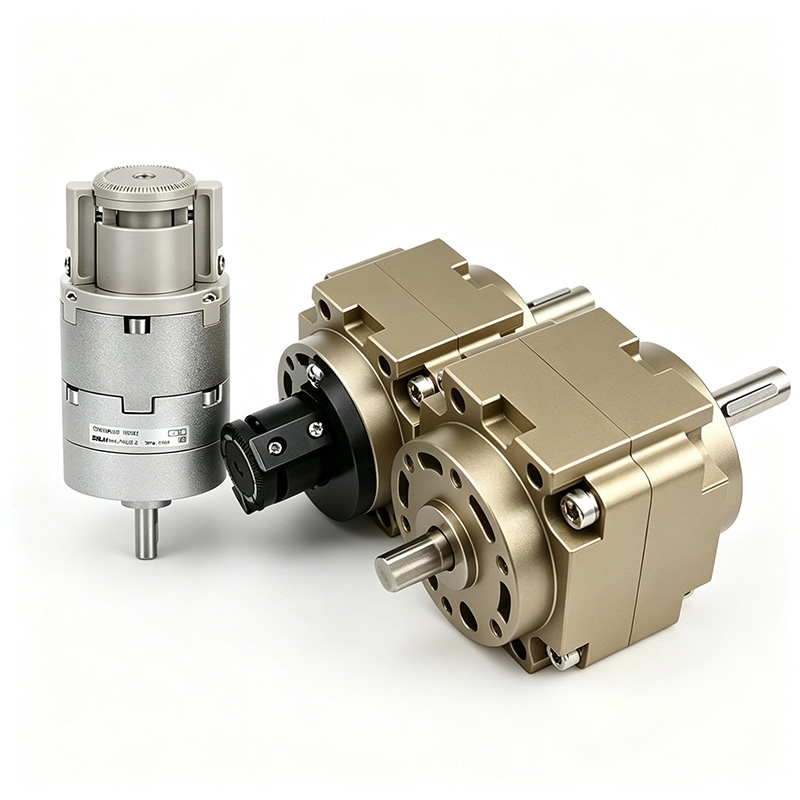

     SOLH CRB1 ja CRB2 ovat siipityyppisiä pyöriviä kääntösylintereitä, joita käytetään yhdellä/kaksoissiivellä. Ilman vaihteiden välistä välystä niissä on erittäin kompakti runko, alhainen pyörimisinertia ja erittäin nopea vaste.

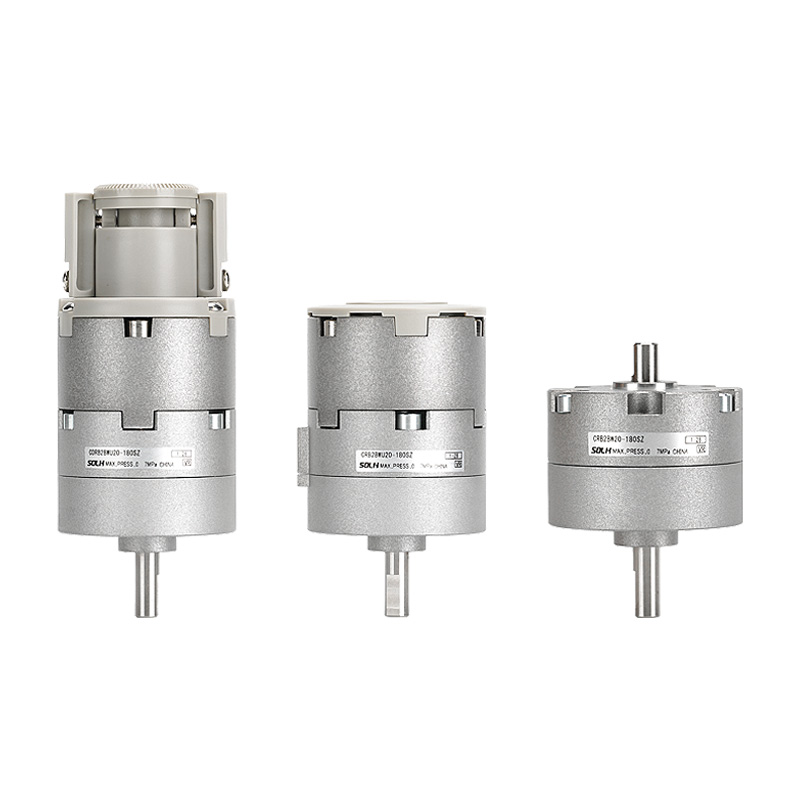

     -- CRB2 (pieni sarja): halkaisija 10–40 mm kevyeen kuormaan ja kapeaan tilaan, kompakti ja kevyt rakenne

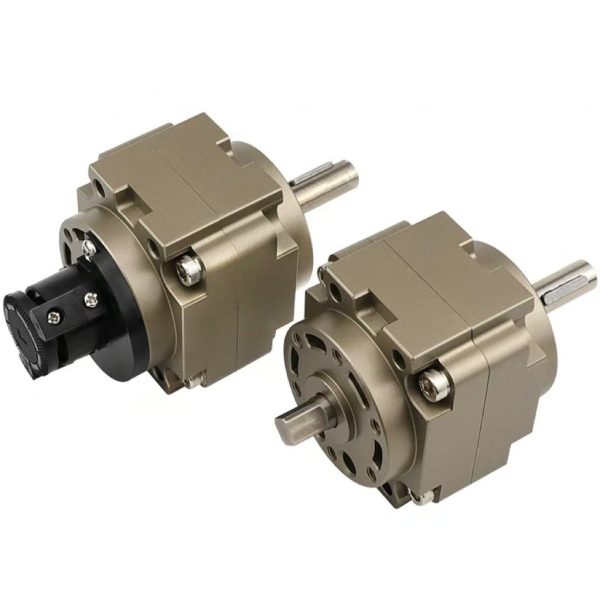

     -- CRB1 (Large Series): Poraus 50–100 mm raskaaseen kuormitukseen ja korkeaan vääntömomenttiin, täydellinen laakerituki ja erinomainen iskunkestävyys

     Yhden siiven maksimi kääntökulma jopa 270°/280°, kaksoissiiven maksimi 90°/100°. Käytetään laajasti nopeaan pyörivään kääntämiseen, indeksointiin ja paikannusautomaatioasemiin.

  1. CRB2 Small Standard -sarja

     -- Porauskoot: 10, 15, 20, 30, 40 mm

     -- Siipivaihtoehdot: S yksisiipi / D kaksoissiipi

     -- Kääntökulma: Yksisiipi 90°/180°/270°; Kaksoissiipi 90°/100°

     -- Ydinhyödyt: Erittäin kompakti, kevyt, alhainen käynnistyspaine, sivu/aksiaalinen kaksoisportti, valinnainen kulman säätö ja magneettikytkin

     -- Sovellukset: Kevyt, nopea pyöritys, suljetun tilan laitteet, 3C-elektroniikka, pakkaus, pienoisautomaatio

  2. CRB1 Large Heavy Duty -sarja

     -- Porauskoot: 50, 63, 80, 100 mm

     -- Siipivaihtoehdot: S yksisiipi / D kaksoissiipi

     -- Kääntökulma: Yksisiipi 90°/180°/270°/280°; Kaksoissiipi 90°/100°

     -- Ydinhyödyt: Suuri vääntömomentti, raskas kuormitus, täysi tuki, iskunkestävä, pitkä käyttöikä

     -- Sovellukset: Raskas työkappaleen kääntäminen, laajamittainen indeksointi, raskaat pyörivät kiinnikkeet, raskaan teollisuuden kokoonpanolinjat

Universal Core tekniset tiedot

  1. Yleiset vakioparametrit

  2. Teoreettinen lähtömomentti @ 0,5 MPa (ytimen valintaindeksi)

   2.1 CRB2 vääntömomenttitaulukko

   2.2 CRB1 vääntömomenttitaulukko

 3 Sallitun radiaali- ja aksiaalikuormituksen viitearvo

     -- CRB2-20: säteittäinen 120N, aksiaalinen 80N

     -- CRB1-50: säteittäinen 245N, aksiaalinen 196N

     -- CRB1-100: säteittäinen 588N, aksiaalinen 490N

Sisäinen rakenne ja siiven toimintaperiaate

  1. Pääkomponentit: Sylinterin runko, yksi/kaksoispyörivä siipi, ulostuloakseli, tiivistekokoonpano, päädyn kumipuskuri, kulman säätöpultit

  2. Toimintalogiikka: Paineilma tulee yhteen kammioon työntääkseen siiven pyörimään keskiakselin ympäri, kun taas vastakkainen kammio poistuu.

     -- Kaksoissiipi: Vääntömomentti kaksinkertainen, rajoitettu kääntökulma ≤100°

     -- Yksi siipi: Laajempi kääntöalue jopa 270°

  3. Ainutlaatuiset ydinedut

     -- Ei hammaspyörä- ja hammastankorakennetta, nolla välystä, tasainen hiljainen pyöriminen ilman tärinää

     -- Erittäin kompakti ääriviiva, pieni pyörimisinertia, erittäin nopea vaste (90° kierto < 0,1 s)

    -- Valinnainen ontto läpimenoakseli, kätevä sisäisten letkujen ja johtojen reitittämiseen

     -- Kaksipäiset hienosäätöpultit iskun rajaa varten; yksisiipi säädettävissä 0-270°, kaksoissiipi 0-90°

Täydelliset mallikoodaussäännöt

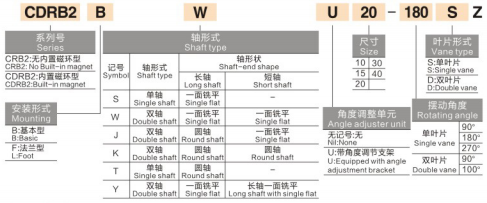

  1. CRB2-malliesimerkki: CRB2BW20-180SZ

     -- CRB2 = Pienen siiven pyörivä toimilaitesarja

     -- B = Peruslaippakiinnitys; L = Jalkakannattimen kiinnitys

     -- W = Kaksoispidennetty akseli; tyhjä = yksiakseli

     -- 20 = porauskoko (10/15/20/30/40)

     -- 180 = kääntökulma (90/180/270)

     -- S = yksisiipi; D = Kaksoissiipi

     -- Z = Varustettu kulmansäätöyksiköllä; tyhjä = vakio ilman säädintä

          Etuliite CDRB2 = Sisäänrakennettu magneettirengas magneettikytkimen asennukseen

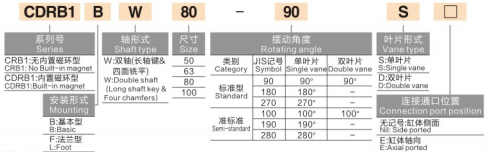

  2. CRB1-malliesimerkki: CRB1BW50-90D

     -- CRB1 = Suuri raskaaseen käyttöön tarkoitettu pyörivä siipisarja

     -- B = Peruskiinnitys; W = Kaksoisakseli

     -- 50 = porauskoko (50/63/80/100)

     -- 90 = kääntökulma (90/180/270/280)

     -- D = kaksoissiipi; S = Yksi siipi

        Etuliite CDRB1 = Magneettirenkaalla integroitu malli

Vaiheittainen valintaopas ja teolliset sovellukset

  1. Valinnan prioriteettisäännöt

     -- Vääntömomentti ja mittojen jako: Kevyt kuorma kapea tila → CRB2 (10 ~ 40); Raskas korkea vääntömomentti kierto → CRB1 (50 ~ 100)

     -- Kääntökulmavaatimus: Kierto yli 90° → Yksisiipi S; Suurin vääntömomentti 90°:n sisällä → Kaksoissiipi D

     - Tarkkuuden ja nopeuden kompromissi: Siipityyppinen nolla välys, toistuva sijoittelu ±0,1°, ihanteellinen nopeaan ja kevyeen käyttöön; Raskas erittäin tarkka laakerikuorma suosii MSQ hammastanko-hammaspyöräpöytää

     -- Toimintovaihtoehdot: Tarkka kulmarajoitus tarvitaan – valitse pääte Z kulman säätöyksikkö; Vaaditaan PLC-asennon palautetta – valitse CDRB magneettinen integroitu malli

  2. Tyypilliset sovellusskenaariot

     -- Kevyt linjat: elektroniikkakomponenttien kääntäminen, etikettien kääntäminen, pullonkorkin kiristys, miniatyyri materiaalien lajittelu

     -- Raskaat asemat: suuri työkappaleen kierto 90°/180°, kokoonpanolinjan indeksointi, raskaat pyörivät kiinnityskiinnikkeet

     -- Yleinen teollisuus: Pakkaus, painatus, elintarvikejalostus täysin automaattiset pyörivät paikannusasemat

Suorituskyvyn vertailu: CRB Vane VS MSQ hammastanko ja hammaspyörä pyörivä toimilaite

Yksi lause

     Yhteenveto SOLH:n pienet kevyet CRB2- ja raskaat siipityyppiset pyörivät toimilaitteet käyttävät nollavälystä yksi-/kaksoissiipikäyttöä valinnaisella kulmansäätimellä ja magneettikytkimellä varustettuna CDRB-muunnoksena. Siinä on nopea matalahitainen kierto 0,05–24 N·m vääntömomentista, mikä sopii erinomaisesti nopeisiin elektronisiin kokoonpanoihin, lamppujen pyörittämiseen ja pyörittämiseen. automaatiolinjat.
