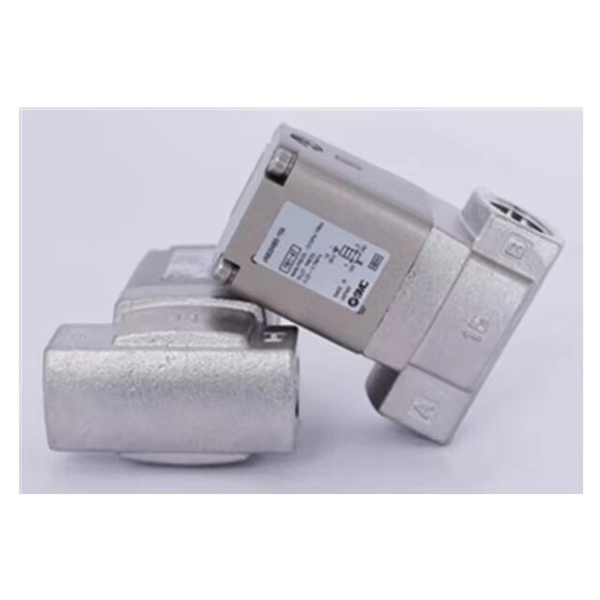

VNB201-sarjan Air Pilot -käyttöinen 2-tie nesteen ohjausventtiili

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     VNB201-sarja on SOLH:n Richge Technologyn alaisena kehittämä ulkoinen ilmapilottimella toimiva 2-tie nesteen ohjausventtiili. Se on suunniteltu useiden teollisuusmateriaalien, kuten ilman, veden, öljyn, tyhjiön ja inertin kaasun, on-off-ohjaukseen. Sen ydinvahvuuksia ovat luotettava nollapaine-eron käynnistys, suuri virtauskapasiteetti ja kaksisuuntainen nesteen kulku.

Tärkeimmät ominaisuudet

     1. Ulkoinen ilmaohjaus, nollapaine-eron käynnistys

     -- Täysin ohjattu ulkoisella ohjausilman paineella, joka vaihtelee välillä 0,25–0,7 MPa, riippumatta pääpiirin keskipaineesta.

     -- Vakaa avautuminen ja sulkeminen vaikeissa olosuhteissa, kuten tyhjiössä, nollapaine-erossa ja matalassa paineessa, mikä ratkaisee yleisen vian, jossa tavalliset venttiilit eivät avaudu matalassa paineessa.

    2. Tasapainoinen lautasrakenne, suuri virtaus ja kaksisuuntainen virtaus

     -- Tasapainoinen lautasen rakenne tarjoaa alhaisen virtausvastuksen, korkean Cv-kertoimen ja minimaalisen painehäviön.

     -- Tukee kaksisuuntaista nestevirtausta, mikä lisää joustavuutta putkilinjan sijoitteluun ja kenttäasennukseen.

   3. Useita materiaaliyhdistelmiä laajan median yhteensopivuuden takaamiseksi

     -- Venttiilin runkovaihtoehdot: Vakio messingiseos (A), korroosionkestävä ruostumaton teräs (S), kevyt alumiiniseos (L).

     -- Tiivistemateriaalivaihtoehdot: Standard NBR vedelle ja ilmalle; FKM fluorikumi öljynkestävään ja korkean lämpötilan kestävyyteen; EPR-etyleenipropeenikumi kuumalle vedelle ja heikoille hapoille.

     -- Yhteensopivat aineet: Paineilma, vesi, hydrauliöljy, tyhjiö, inertti kaasu (N2/CO₂), heikko happo ja heikosti emäksiset nesteet.

    4. Vankka rakenne vaikeisiin työolosuhteisiin

     -- Kiinteä metallinen venttiilirunko, jolla on erinomainen likaantumisenestokyky, joka sopii pitkäaikaiseen jatkuvaan käyttöön ja toistuviin kytkentäjaksoihin.

     -- Ei sisäisiä sähkökomponentteja, mikä eliminoi sähkökipinän riskit; sovelletaan vaarallisiin vyöhykkeisiin, joilla on räjähdyssuojattuja vaatimuksia.

    5. Joustava asennus

      Kompakti itsenäinen runko standardinmukaisilla Rc (PT) -kierreportilla, mahdollistaa asennuksen missä tahansa kulmassa ilman suuntarajoituksia.

Täydelliset tekniset tiedot

     -- Venttiilin konfiguraatio: 2/2-tie, ulkoinen ilmanohjaustoiminto

     -- Vakiotoiminto: Normaalisti suljettu (NC); Normaalisti auki (NO) valinnainen

     -- Portin koot: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Aukon halkaisija: 15 mm / 20 mm

     -- Käyttöpainealue Pääpiiri: 0–1,0 MPa (tyhjiöstä ylipaineeseen) Ohjausilman syöttö: 0,25–0,7 MPa (puhdas, kuiva paineilma)

     -- Vetopaine: 1,5 MPa

     -- Lämpötila-alue Keskilämpötila: -5 ℃ ~ +60 ℃ Ympäristön lämpötila: -5 ℃ ~ +60 ℃

     -- Suojausluokka: Vakio sisämalli (ei IP-luokitusta, puhtaisiin sisäympäristöihin) Mallikoodi Selitys · VNB201A-15A: Messinkirunko + NBR-tiiviste + 1/2"-portti, NC-ilmaohjausventtiili

     -- VNB201AS-20A: ruostumattomasta teräksestä valmistettu korroosionkestävä runko + NBR-tiiviste + 3/4" portti

     -- VNB201AF-25A: Messinkirunko + FKM fluorikumitiiviste + 1" portti (öljyn ja korkeita lämpötiloja kestävä)

Tyypilliset sovellusskenaariot

     -- Yleiset teollisuuden nestejärjestelmät: On-off-ohjaus jäähdytysvedelle, voiteluöljylle, puhdistusnesteelle ja pääpaineilmaputkille

     -- Tyhjiö- ja matalapainepiirit: Tyhjiöadsorptio, alipaineen siirto ja mikropainenesteen ohjaus (nollapaine-eron käynnistyskyky)

     -- Multimedia-sekoitetut putkistot: Yksittäiset laitteet, jotka edellyttävät veden, ilman, öljyn ja useiden välineiden hallintaa

     -- Kemian-, elintarvike- ja lääketeollisuus: ruostumattomasta teräksestä valmistettu runko EPR-tiivisteillä puhtaita, lievästi syövyttäviä ja hygienialaatuisia nestepiirejä varten

     -- Räjähdysvaaralliset ympäristöt: syttyvien nesteiden ja liuottimien valvonta ilman sähkökipinän riskiä

Yhden lauseen yhteenveto

     SOLH VNB201 -ilmaohjausventtiili käyttää ulkoista ohjauslaitetta, jossa on nollapaine-ero, korkea kaksisuuntainen virtaus ja vaihdettavat runko- ja tiivistemateriaalit; se on yleiskäyttöinen ilmatoiminen nestesulkuventtiili, joka on optimoitu teollisuussovelluksiin, jotka vaativat suurta luotettavuutta, mukaan lukien matalapaine, tyhjiö, suuri virtaus, multimedia- ja räjähdyssuojatut työolosuhteet.
