AR-sarjan pilottikäyttöinen paineensäädin (Richge Technologyn SOLH)

Merkki:Richge Technologyn SOLH (睿其格科技)

Tuotteen sijoittelu

     SOLH AR -pilottiohjatut säätimet kattavat täydelliset mallit AR425/435/625/635/825/835/925/935. Tämä sarja käyttää sisäistä pilottikehorakennetta, ja se on tarkoitettu keskikorkeaan paineeseen, suureen virtaukseen, pitkän matkan ja erittäin tarkkoihin pääilmaputkiin. Verrattuna tavallisiin suoratoimiisiin säätimiin, se tarjoaa erinomaisen säätötarkkuuden, suuremman suorituskyvyn ja paremman paineenvaihtelun eston.

Rakenne ja toimintaperiaate

     Rakenne: Sisäinen ohjauksen kevennystyyppi jatkuvalla ilmanpoistoilmalla

     1. Tulopaineilma jakautuu päävirtauskanavaan ja itsenäiseen ohjauspiiriin.

     2. Ohjausilmanpaine työntää kalvoa säätääkseen pääkelan aukkoa vakaan ulostulopaineen saamiseksi.

     3. Sisäänrakennettu kevennystoiminto tyhjentää automaattisesti ylimääräisen toisiopaineen pitääkseen vakiona ulostulopaineen.

     4. Jatkuva vuotoilmavirtaus noin 5 l/min takaa erittäin nopean vasteen ja erinomaisen säätötarkkuuden.

Tuotteen tärkeimmät ominaisuudet

     1. Suuri virtaus ja korkea paineluokitus

     Suurin käyttöpaine saavuttaa 1,0 MPa 1,5 MPa:n kestävällä paineella. Porttien koot vaihtelevat 1/4" - 2", täydellisesti yhteensopivien tehtaan päärunkojen ja keskitettyjen ilmansyöttöjärjestelmien kanssa.

     2. Erittäin korkea säätötarkkuus

     Hystereesi ≤0,02 MPa ja toistettavuus ≤0,01 MPa. Lähtöpaine pysyy tasaisena jopa jyrkän tulopaineen muutoksen tai hetkellisen virtauspiikin aikana.

     3. Kaksoispainealue yhdessä identtisessä rungossa

     3.1 Suffix 25 -malli: 0,05–0,83 MPa yleisiin korkeapaineisiin teollisiin sovelluksiin

     3.2 Suffix 35 -malli: 0,02–0,20 MPa matalapaineisiin tarkkuusskenaarioihin

     4. Integroitu automaattinen ylipaineen poisto

     Ylimääräistä ulkoista varoventtiiliä ei tarvita. Sisäänrakennettu kevennysrakenne stabiloi paineen ulostuloa ja estää paineen vaikutuksen alavirran pneumaattisiin komponentteihin.

     5. Vakaa, huoltoystävällinen rakenne

     Käyttölämpötila vaihtelee -5 ℃ - +60 ℃. Painevalettu alumiiniseosrunko tukee voitelematonta toimintaa ja mielivaltaista asennussuuntaa.

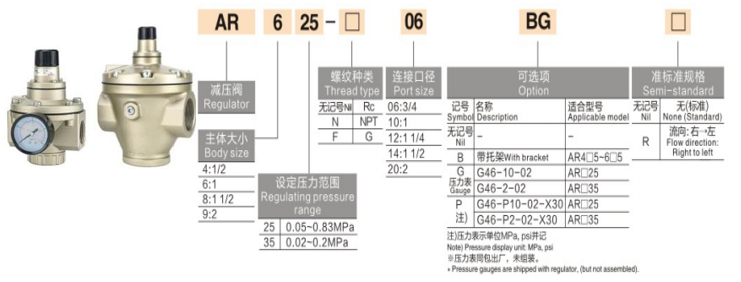

Malli- ja tekniset tiedot -taulukko

Yleiset tekniset parametrit

     1. Käytettävä väliaine: Kuiva tai voideltu paineilma

     2. Suurin tulopaine: 1,0 MPa

     3. Jatkuva vuotokulutus: Noin. 5 l/min (ANR)

     4. Vakiomittaportti: 1/4" kierre

     5. Rakennetyyppi: Sisäinen pilotti, kohokuvioitu rakenne jatkuvalla vuodatuksella

Tyypilliset sovellukset

     1. Tehtaan pääilmaputket ja keskitetyt ilmansyöttöasemat

     2. Suuren virtauksen laitteet, jotka on varustettu isoreikäisillä sylintereillä, ilmamoottoreilla, ilmanpuhallus- ja kuivauslaitteilla

     3. Tarkka pneumaattinen ohjaus: testauslaitteet, paikannuslaitteet, jännityksen hallinta ja hydraulipuristimet

     4. Putket, joissa painevaihtelut ovat suuria ja joissa on pitkän matkan ilmansiirto

     5. Kaksivaiheiset paineenalennusjärjestelmät korkeapaineilmasäiliöistä keskipaineisiin tuotantolaitteisiin

Perustiivistelmä

     AR-pilottisarja yhdistää sisäisen kevennyspilottirakenteen, suuren virtauskapasiteetin, suuren tarkkuuden, kaksi valittavissa olevaa painealuetta ja jatkuvan automaattisen tyhjennystoiminnon. Se toimii optimaalisena paineensäätöratkaisuna pääilmakanaville, suurvirtauslaitteille ja korkean tarkkuuden korkeapaine pneumaattisille piireille.

Valinnan vertailu: Suora AR / Pilot AR / VEX1

     1. Suoratoiminen AR (AR20~60): Pieni virtaus, edullinen hinta, vakiosäätötarkkuus pienille haarapiireille

     2. Pilot AR (AR425~935): Keskisuuresta suureen virtaus, suuri tarkkuus, tarkoitettu tehtaan pääilmaputkiin

     3. VEX1-sarja: Erittäin suuri teho, 3-porttinen pakokaasurakenne, monivaiheinen paineensäätö ja erittäin nopea kevennys
