SRH-sarjan puhtaan tyypin paineensäätöventtiili | Richge Technology

Merkki:Richge Technologyn SRH-sarja (睿其格科技)

Tuotteen sijoittelu

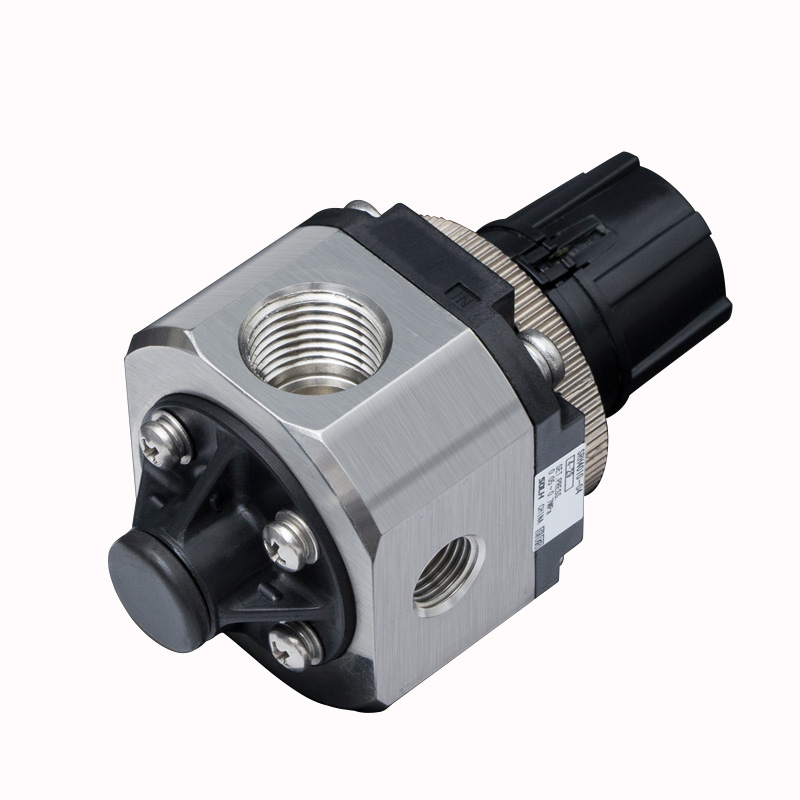

     SRH-sarja on erittäin puhdas ruostumattomasta teräksestä valmistettu tarkkuuspaineensäädin, joka on suunniteltu erittäin puhtaisiin, korroosionkestävään ja vähän kontaminaatiota aiheuttaviin nesteiden hallintaan. Tämä venttiili on valmistettu tiukkojen Richgen puhtausstandardien mukaisesti, ja se tarjoaa vakaan ja tarkan paineensäädön puhtaalle ilmalle, typelle, argonille, hiilidioksidille ja puhdistetulle vedelle. Se toimii tavanomaisena erittäin puhtaana säätökomponenttina puolijohde-, aurinkosähkö-, LCD- ja biofarmaseuttisten huippuluokan tuotantolinjoille.

Puhtaan luokan ydinominaisuudet

     • Täysin ruostumattomasta teräksestä kostutetut osat: Sopii SUS316/316L-materiaaliin kaikille kosketuspinnoille, happo- ja korroosionkestävyys ilman ionisaostumista ja ilman toissijaista saastumista.

     • Tiukka öljytön valmistus: Valmistettu luokan 100 puhdastiloissa ja puhdistettu 16 MΩ·cm ultrapuhtaalla vedellä, jotta varmistetaan vähähiukkasten ja vähäisten jäännösten suorituskyky.

     • Optimoitu puhdas rakenne: Minimaalinen kuollut tilavuus kalvoeristetyllä jousirakenteella sisäisen likaantumisen ja jäämien kertymisen välttämiseksi.

     • Dual Diaphragm Grades Valinnainen: A-luokan PTFE-kalvo ultrapuhtaisiin puolijohdeympäristöihin; Luokan B FKM kalvo yleisiin korroosionkestäviin työolosuhteisiin.

     • Kaksi toiminnallista versiota: Saatavilla kevennystyyppejä ja ei-kevennystyyppejä, jotka mukautuvat erittäin puhtaan kaasun syöttö- ja alipainejärjestelmän ohjausvaatimuksiin.

Tekniset parametrit

     • Rakennetyyppi: Suoratoiminen tarkkuuspaineensäädin

     • Kostut materiaalit: SUS316/316L, PTFE / FKM kalvo

     • Käytettävät materiaalit: puhdas ilma, N₂, Ar, CO₂, puhdas vesi

     • Suurin tulopaine: 1,0 MPa

     • Säädettävä painealue: 0,02–0,2 MPa / 0,05–0,7 MPa

     • Portin koko: Rc1/8, 1/4, 3/8, 1/2

     • Käyttölämpötila: 0℃～60℃

     • Ohjauksen tarkkuus: Hystereesi ≤0,01MPa; Toistettavuus ≤0.005MPa

     • Vaatimustenmukaisuusstandardit: RoHS, CE, SEMESCO

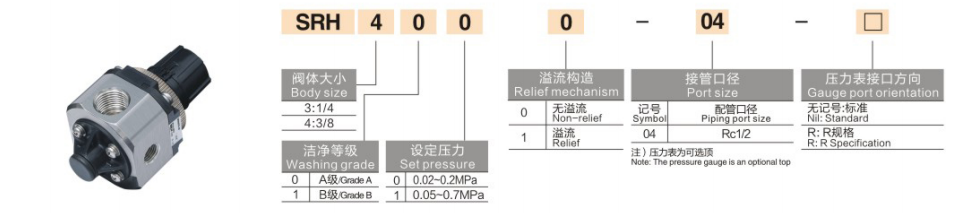

Mallisarja

     • SRH3000: Kompakti tyyppi, sopii 1/8"–1/4" porttikokoihin

     • SRH4000: Keskikokoinen, sopii 1/4"–1/2" porttikokoihin

Sovellusteollisuus

     Puolijohdeetsaus ja CVD-prosessikaasun ohjaus, aurinkosähkö- ja LCD-valmistus, biofarmaseuttiset steriilit kaasu- ja puhdasvesijärjestelmät, elintarvike- ja elektroniset inerttikaasusuojaukset, laboratoriokromatografia ja tyhjiötarkkuuslaitteet.

Perustiivistelmä

     SRH-sarjan puhtaassa paineensäätimessä on täysin öljytön rakenne SUS316L, pieni hiukkas- ja jäännösteho, kaksilaatuinen kalvovalinta ja erittäin tarkka paineensäätö. Se on tavallinen erittäin puhtaan nesteen säätöventtiili huippuluokan tarkkuusvalmistusteollisuudelle.
