C-tyypin itselukittuva pikaliitin

C-tyypin itselukittuva pikaliitin | Pneumaattinen C-tyylinen pikaliitin

Tuotemerkki: SOLH by Richge Technology | Universaali pneumaattinen C-tyypin pikaliitin, vaihdettavissa SMC:n ja AirTAC:n kanssa

1. Tuotteen yleiskatsaus

     C-tyypin itselukittuva pikaliitin on tavallinen teräskuula itselukittuva liitin, jota käytetään laajalti pneumaattisessa teollisuudessa. Sisäänrakennettu jousi ja teräskuula toteuttavat automaattisen lukituksen työnnettäessä ja vapauttavat liu'uttamalla holkkia taaksepäin. Ei työkaluja, käyttö yhdellä kädellä. Se koostuu naarasliittimestä (liukuvalla holkilla) ja urosliittimestä parikokoonpanoa varten. Käytetään laajasti paineilmaputkistoissa, pneumaattisissa työkaluissa ja automaattisissa ilmansyöttöpiireissä, yhdistettynä myös tyhjiögeneraattoreihin ja täysiin pneumaattisiin putkistojärjestelmiin.

2. Ydinominaisuudet

     • Itselukittuva teräspallorakenne: Kuuluva "naksahdus", kun urosliitin on täysin paikallaan ja lukittu; ei voi erota paineen alaisena. Vedä liukuholkki taaksepäin lukituksen avaamista ja irrottamista varten.

     • Kaksikerroksiset NBR-tiivisterenkaat: Erinomainen ilmatiiviys, kestää paineilmaa ja vähäistä voiteluöljyä, alhainen ilmavuoto.

     • Rungon materiaali: Nikkelipinnoitettu teräs (metallivakioversio) / erittäin sitkeä muovi (kevyt vaihtoehto). Ruosteenesto ja kulutusta kestävä säännölliseen plug & vedä työpajaan.

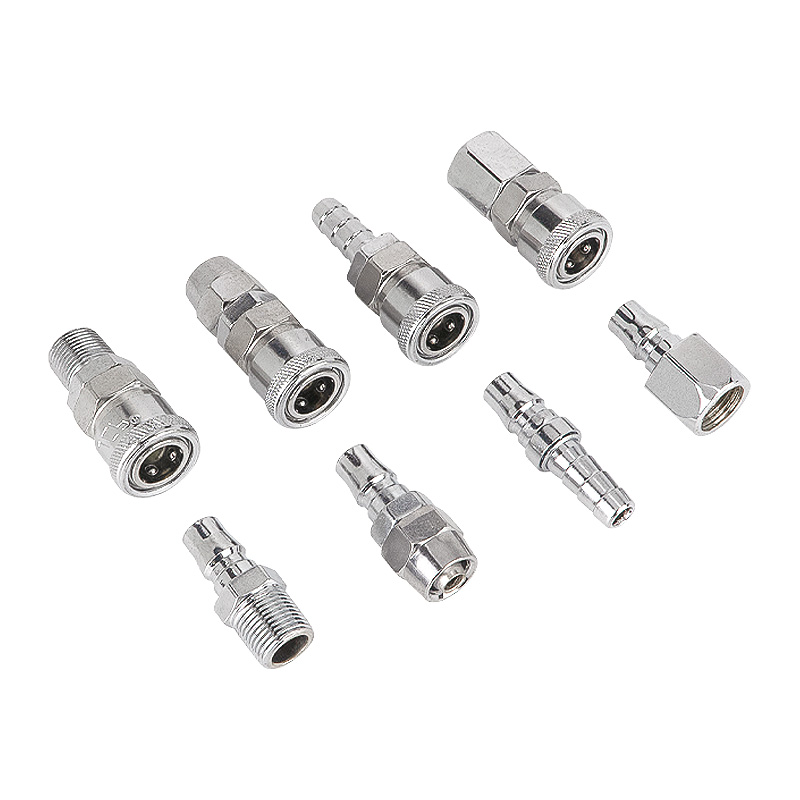

     • Täysi kokovalikoima: PP (naarasputki), PF (naaraskierre), PH (uloskierre); SP (urosputki), SF (uroskierre), SM (uloskierre).

     • Tasainen virtausreitti, pieni painehäviö. Yhteensopiva PU-letkun ja nailonputken kanssa. Vakioliitäntä yleistä tuotemerkkien välistä vaihdettavuutta varten.

3. Mallikoodin määritelmä

  Esimerkki: PP20 = C-tyypin itselukittuva naarasliitin Φ5×8 PU-putkelle; SM30 = C-tyypin urospistoke ulkokierteellä Φ6,5×10 putkilinjalle.

4. Tärkeimmät tekniset tiedot

5. Yhteinen mallin tekninen taulukko

6. Sovellusskenaariot

     • Ilmakompressori-ilmaputket, ilmapuhalluspistoolit, ilmaruuvitaltat, hiomakoneet ja muut pneumaattiset käsityökalut

     • Ilmanlähteiden jakelu automatisoiduilla tuotantolinjoilla, ilmaputkiliitos sovitettu tyhjiögeneraattoreihin

     • Laitteiden huolto, siirrettävä pneumaattinen työasema, tilanteet, jotka vaativat usein putkiston kokoamista ja purkamista

7. Käyttöohjeet

  1. Vain paineilmalle. Ei sovellu korkeapaineisille hydraulinesteille tai voimakkaille syövyttäville aineille.

  2. Poista paine ennen liittämistä/irrottamista. Pakollinen irrotus paineen alaisena voi vahingoittaa teräspalloja ja tiivisterenkaita.

  3. Tarkasta säännöllisesti O-renkaan kuluminen; vaihda tiivisteet välittömästi, jos ilmavuotoa tapahtuu.

  4. PTFE-teippiä suositellaan kierreasennukseen. Älä kiristä liikaa välttääksesi langan irtoamisen.
