SOLH KQ2E -laipioliitin on paneeliin asennettava pneumaattinen yhden kosketuksen liitin, joka voidaan vaihtaa SMC KQ2E:n kanssa. Suunniteltu pneumaattisille linjoille, jotka kulkevat laitepaneelien, ohjauskaappien ja puhdastilan väliseinien läpi. Siinä on kolme rakenteellista muunnelmaa: tavallinen kaksoisputki-laipio, kompakti J-minilaipio ja naaras-kierre-putki-laipio. Varustettu nikkelipinnoitetulla messingisellä lukkomutterilla paneelien turvalliseen kiinnitykseen, matala painehäviö, tukee paineilma- ja tyhjiöjärjestelmiä, yhteensopiva PU-, nailon- ja PTFE-putkien kanssa automaatiokoneistoissa.

SOLH KQ2U ja KQ2UD ovat Y-tyylisiä moniporttisia työntöjakotukin liittimiä KQ2 pneumaattisten liitosten perheessä, jotka korvaavat suoraan SMC KQ2U / KQ2UD. KQ2U on 1-in 2-out Y-jakaja ja KQ2UD on kompakti 1-in 4-out -ilmanjakaja. Saatavana ulkokierteisenä, samanhalkaisijaisena ja pienennettynä versiona. Nämä PBT-rungolla ja NBR-tiivisteellä valmistetut pikaliittimet tukevat sekä paineilma- että tyhjiöjärjestelmiä. Käytetään laajasti keskitettyyn ilmansyöttöön tyhjiökuppisarjoihin, monisylinterisiin automaatiolaitteisiin, 3C- ja pakkauskoneisiin.

SOLH KQ2X- ja KQ2XD-sarjat vähentävät monisuuntaisia ​​paineilmahalkaisijoita, jotka voidaan vaihtaa SMC KQ2X/KQ2XD:n kanssa. KQ2X on Y-tyypin 1-2 supistushaaraliitin; KQ2XD on cross-tyylinen 1-in 4-ulos jakotukin liitin. Rakennettu PBT-rungolla ja NBR-tiivisteillä, tukee tyhjiö- ja paineilmapalvelua, yhteensopiva PU- ja PA-nailonputkien kanssa. Suunniteltu pienikokoisille automaatiovalaisimille, usean imukupin alipainejakelulle ja robottipäätyilmaputkille.

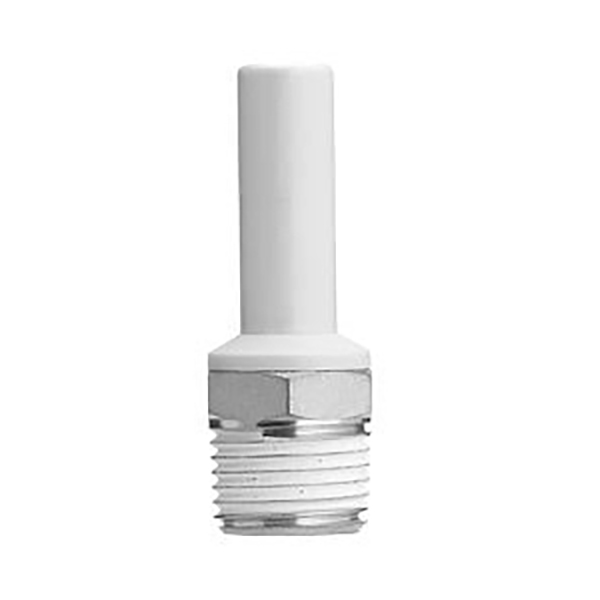

KQ2N-varsityyliset suorat työntöliittimet ovat yhden kosketuksen pneumaattisia liittimiä, jotka on suunniteltu korvaamaan SMC KQ2N -sarjan. Nämä liittimet, joissa on ulkokierre, samanhalkaisijainen varsi ja supistava varsi, tukevat nopeaa työkalutonta putken kokoonpanoa PU- ja PA-putkille. Soveltuu sekä paineilma- että tyhjiöputkistoon automaatiolaitteistoissa, robottikäsittelyssä ja pneumaattisissa kiinnityssovelluksissa. PBT-runko, joka on yhdistetty nikkelipinnoitettuihin messinkikierteisiin, tarjoaa vakaan tiivistyksen 0 ℃ ~ 60 ℃ käyttölämpötilassa.

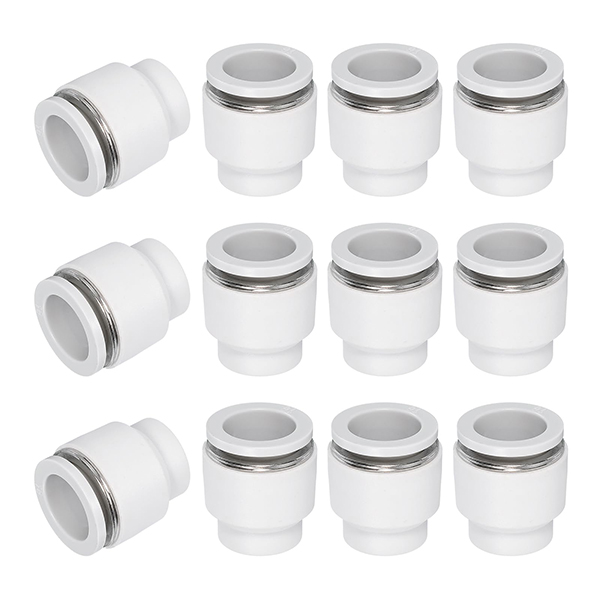

KQ2C push-in -korkit ovat erillisiä putkitulppia SOLH KQ2:n yhden kosketuksen pneumaattisille liitoksille, jotka on suunniteltu SMC KQ2C:n pudotusvaihtoehtoina. Työkaluvapaan asennuksen ansiosta korkit lukittuvat käyttämättömiin työntöportteihin, mikä takaa luotettavan tiivistyksen sekä tyhjiö- että paineilmapiireille. Ne on valmistettu PBT-rungosta ja NBR-tiivisterenkaasta, ja ne kattavat koot Φ2 - Φ16. Käytetään laajasti laitteiden käyttöönottoon, jakotukin varaporttien sulkemiseen ja tilapäiseen piirien eristämiseen automaatiokoneissa, venttiilisaarekkeissa ja tyhjiöjärjestelmissä.

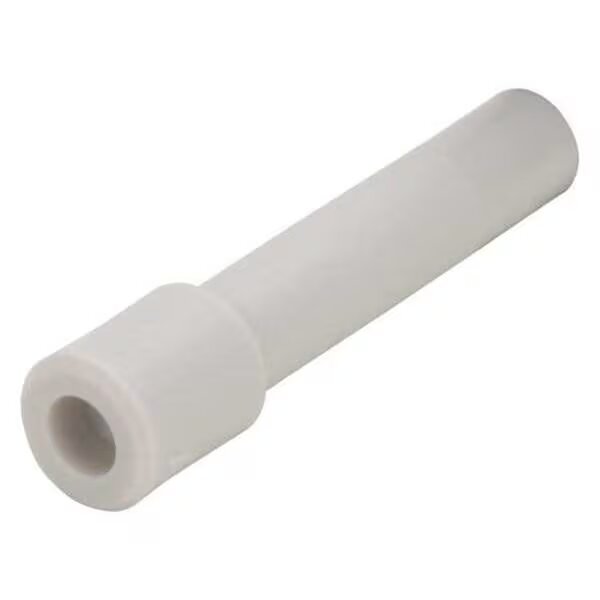

KQ2P push-in -pistoke on SOLH KQ2:n yhden kosketuksen pneumaattisille liittimille tarkoitettu putkitulppa, joka voidaan vaihtaa SMC KQ2P:n kanssa. Se työnnetään suoraan sovitusputkien portteihin tilapäistä tai pysyvää tiivistystä ja painetestausta varten. Valmistettu PBT+PP-rungosta ja öljynkestävästä NBR-tiivisteestä, se toimii -5 ℃ ~ + 60 ℃ sisällä tyhjiö- ja paineilmajärjestelmissä. Toisin kuin KQ2C ulompi suojakorkki, KQ2P tiivistää sisäisen ilmakanavan. Uudelleenkäytettävä ja kompakti, laajalti käytetty joutokäyntiporttien estoon automaation pneumaattisissa piireissä.

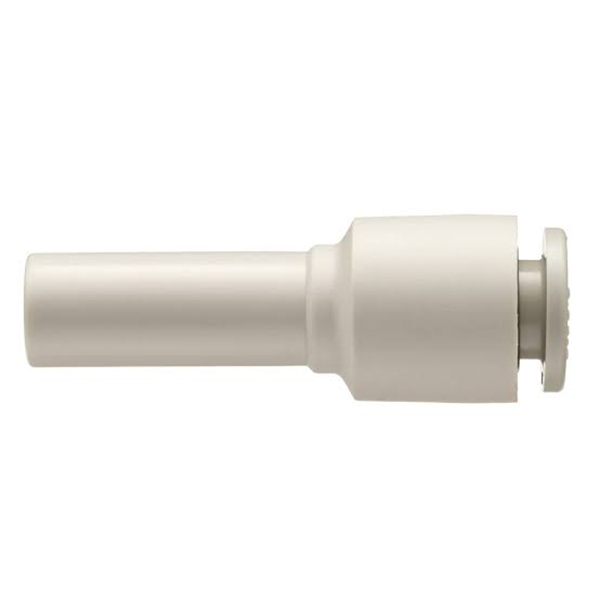

KQ2R-suora työntöliitin on KQ2-sarjan erihalkaisijainen putkiliitin, joka on tehty SMC KQ2R:n tilalle. Molemmissa päissä on tavalliset yhden kosketuksen portit kahden ulkohalkaisijaltaan erilaisen ilmaputken liittämiseen. Sen sileä kartiomainen sisäkanava tuottaa pienemmän painehäviön kuin erillisten liittimien yhdistäminen. Se on valmistettu PBT-rungosta, ruostumattomasta teräksestä valmistettu SUS304 tartuntarengas ja NBR-tiiviste, ja se tukee paineilma- ja tyhjiöpalvelua -5 ℃ - +60 ℃ välillä. Useat koot kattavat Φ2 ~ Φ16 putken siirtymät, joita käytetään yleisesti pneumaattisten piirien muuntamiseen ja tyhjiölinjan halkaisijan muuntamiseen automaatiokoneissa.

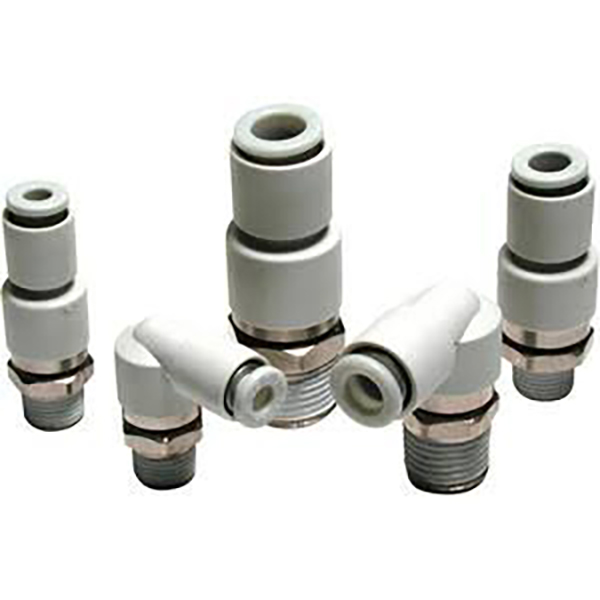

SOLH KS / KX kääntyvät, pyörivät työntöliittimet, matalan vääntömomentin pneumaattinen kiertoliitin robottiranteisiin ja kiertopöytiin. KS yksilaakeri hitaan värähtelyyn, KX kaksoislaakeri nopeaan jatkuvaan pyörimiseen. Kupariton nikkelipinnoitettu rakenne, tyhjiöyhteensopiva, sotkeutumaton muotoilu. Richge Technologyn varastoima massa, joka on laajalti käytössä automaatio-, elintarvike- ja puolijohdeprojekteissa SMC:tä vastaavina pyörivinä liittiminä.

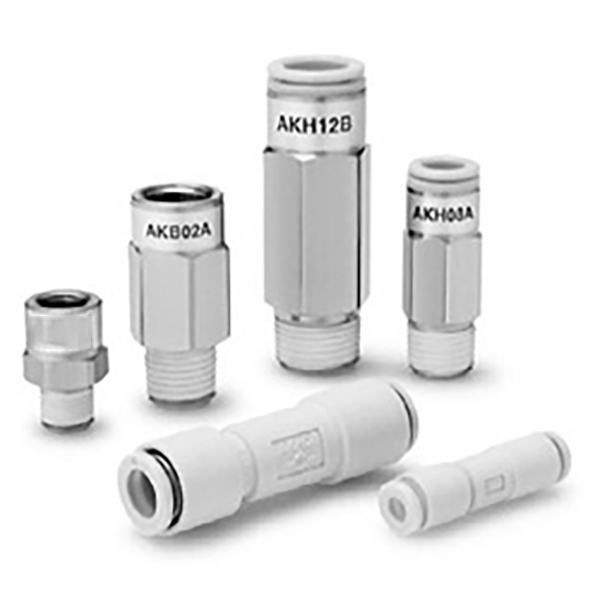

SOLH AKH / AKB holkkityyppinen pikaliitostakaventtiili, integroitu pneumaattinen yksitieventtiili yhdistettynä työntöliittimeen. Erittäin alhainen 5 kPa halkeilupaine tyhjiön takaisinvirtauksen estoon ja sylinterin paineen pitämiseen. AKH kaksoisputkiliitäntään, AKB-kierreholkki portin suojaukseen. PBT-runko SUS304-leuoilla, jota käytetään laajalti tyhjiögeneraattoripiireissä. Richge toimittaa varastoituja takaiskuventtiilejä luotettavina pneumaattisina takaisinvirtauksen pysäytyskomponentteina.
