KS / KX -sarjan kääntyvät pyörivät työntöliittimet

SOLH KS / KX -sarjan kääntyvät pyörivät työntöliittimet

Tuotemerkki: SOLH by Richge Technology | 360° pyörivä pneumaattinen pyörivä liitos

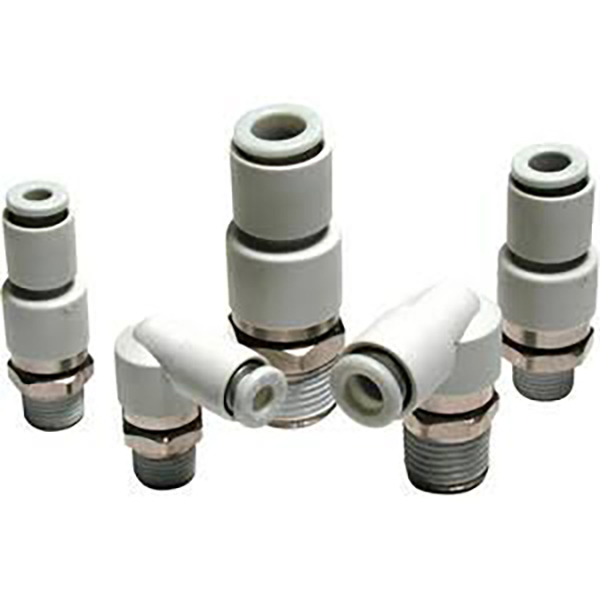

1. Tuotteen yleiskatsaus

  KS / KX -sarjat ovat pyöriviä, kääntyviä työntöliittimiä, jotka on suunniteltu 360° jatkuvaan pyörimiseen ja värähteleviin sovelluksiin, kuten robottimanipulaattoreihin, pyöriviin pöytiin ja oskilloiviin sylinterinpäihin. Ne estävät ilmaletkuja sotkeutumasta, kiertymästä tai irtoamasta liikkeen aikana.

     • KS = vakio kääntyvä tyyppi (yksi kuulalaakeri)

     • KX = nopea kääntyvä tyyppi (kaksoiskuulalaakerit)

2. Ydinero: KS vs KX

     • KS vakiotyyppi: Yksikuulalaakeri, pieni vääntömomentti. Suurin nopeus: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Soveltuu keski-matalaan värähtelyyn ja ajoittaiseen pyörimiseen.

     • KX nopea tyyppi: Kaksoiskuulalaakerit, erittäin pieni vääntömomentti, pehmeämpi pyörimisnopeus. Suurin nopeus: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Soveltuu jatkuvaan nopeaan pyörimiseen ja toistuvaan värähtelyyn.

3. Ydinominaisuudet

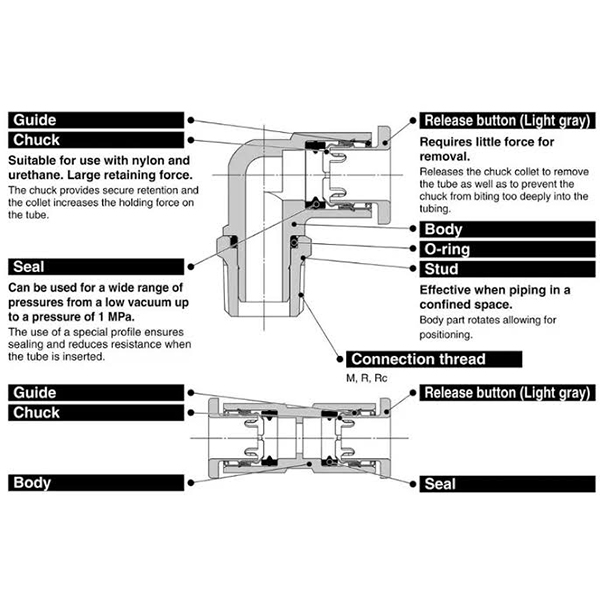

     • ✅ 360° vapaa kierto: Sisäänrakennettu laakerikokoonpano eliminoi letkun solmuutumisen ja kiertymisen pyörivissä päissä.

     • ✅ Matala pyörimismomentti: Vain 0,006～0,022 N·m 0,5 MPa:lla, minimaalinen ylimääräinen kuormitus liikeakseleille.

     • ✅ Pyörimisen esto sisäinen rakenne: Estää letkun pyörimisen yhdessä liittimen kanssa ja pidentää putken käyttöikää.

     • ✅ Kupariton rakenne: Sähkötön nikkelipinnoitus, käytettävä kuparirajoitetuissa ympäristöissä (puolijohteet, elintarviketeollisuus, lääketiede).

     • ✅ Push-to-Connect: Yhteensopiva φ4/φ6/φ8/φ10/φ12 PU-, nylon- ja pehmeiden nailonputkien kanssa. Automaattinen lukitus työnnettäessä, paina kaulusta nopeaa vapauttamista varten.

     • ✅ Tyhjiö yhteensopiva: −100 kPa ~ 1,0 MPa (Ei suositella kriittiseen tyhjiönpitoon vähäisen vuodon vuoksi).

     • ✅ Esipinnoitettu kierretiiviste (S-liite): Vakiovaihtoehto; PTFE-teippiä ei tarvita asennuksen aikana.

4. Mallin nimeäminen ja esimerkit

  KS Standard -sarja

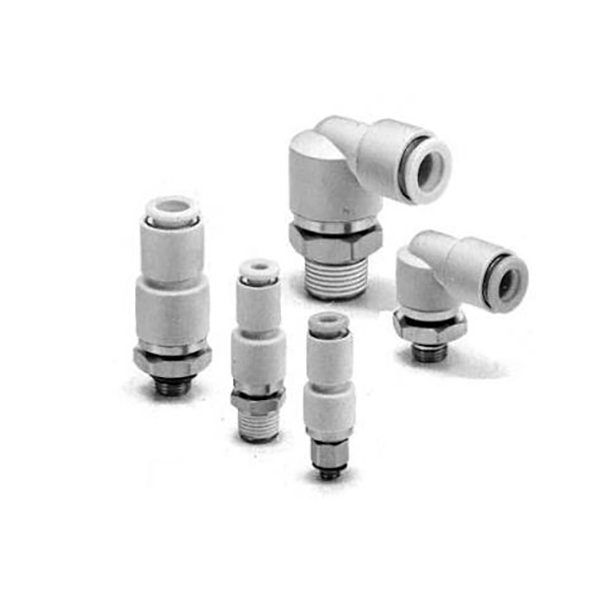

     • KSH06-02S: Suora (H), φ6-putki, R1/4-kierre, valmiiksi levitetty tiiviste (S)

     • KSL08-01S: Kulma (L), φ8 putki, R1/8 kierre, valmiiksi levitetty tiiviste (S)

  KX High-Speed ​​-sarja

     • KXH04-M5: Suora (H), φ4 putki, M5 × 0,8 metrinen kierre

     • KXL10-03S: Kulma (L), φ10 putki, R3/8 kierre, valmiiksi levitetty tiiviste (S)

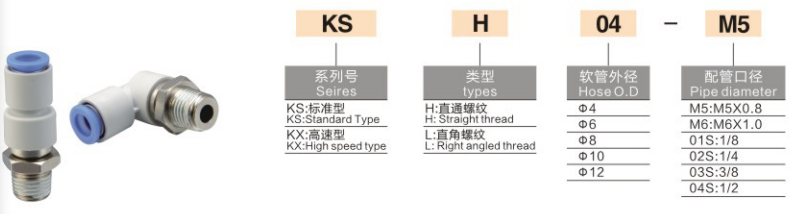

  Nimeämissääntö

5. Tekniset tiedot

Yleiset parametrit

Pyörimismomentti @ 0,5 MPa (N·m)

Suurin pyörimisnopeus (rpm)

6. Sovellusskenaariot

     1. Robotin ranne/nivel: Estä letkujen sotkeutuminen pyöriviin robotin päätyihin.

     2. Pyörivät indeksipöydät: Jatkuva 360° ilmansyöttö nopeille kääntöpöydälle.

     3. Värähtelevät sylinterin päät: Keinu- ja kääntömekanismit, jotka vähentävät ilmalinjojen vääntöjännitystä.

     4. Yleinen automaatio: Pneumaattiset yksiköt, joissa on usein värähtely ja ajoittainen pyöriminen.

7. KS / KX vs. tavalliset KQ-push-in-liittimet

8. Valintaopas

     • Hidas värähtely (≤500 rpm) →KS, parempi kustannustehokkuus

     • Jatkuva nopea pyörimisnopeus (>500 rpm) →KX, kaksoislaakeri pidentää käyttöikää

     • Kuparittomat ja tyhjiöherkät ympäristöt → Suosi KS / KX
