KQ2U / KQ2UD -sarjan Y-tyypin moniporttiset push-in-liittimet

SOLH KQ2U ja KQ2UD ovat Y-tyylisiä moniporttisia työntöjakotukin liittimiä KQ2 pneumaattisten liitosten perheessä, jotka korvaavat suoraan SMC KQ2U / KQ2UD. KQ2U on 1-in 2-out Y-jakaja ja KQ2UD on kompakti 1-in 4-out -ilmanjakaja. Saatavana ulkokierteisenä, samanhalkaisijaisena ja pienennettynä versiona. Nämä PBT-rungolla ja NBR-tiivisteellä valmistetut pikaliittimet tukevat sekä paineilma- että tyhjiöjärjestelmiä. Käytetään laajasti keskitettyyn ilmansyöttöön tyhjiökuppisarjoihin, monisylinterisiin automaatiolaitteisiin, 3C- ja pakkauskoneisiin.

SOLH KQ2U / KQ2UD -sarjan Y-tyypin moniporttiset työntöliittimet | Pneumaattinen jakotukin liitin

Merkki: SOLH by Richge Technology | SMC KQ2U / KQ2UD -vastaava Y-monipistorasian yhden kosketuksen kiinnitys


1. Tuotteen yleiskatsaus

     KQ2U on Y-tyypin 1-in 2-out push-in-jakaja; KQ2UD on Y-tyypin 1-in 4-ulos työnnettävä jakotukki. Molemmat kuuluvat SOLH KQ2 pneumaattiseen yhden kosketuksen liitossarjaan. Valmistettu PBT-rungosta ja nikkelöidystä messingistä. Suora plug and play PU-ilmaletkulle, PTFE-teippiä ei tarvita. Suunniteltu 1-2 / 1-4-ilmapiirin jakamiseen, täysin vaihdettavissa SMC KQ2U / KQ2UD kanssa. Laajalti hyväksytty automaatiolaitteissa, tyhjiöimukupeissa ja pneumaattisissa toimilaitteiden ilmanjakossa.

     KQ2U: 1 sisääntulo, 2 ulostuloa (Y-muoto 1-2 jaettu)
     KQ2UD: 1 sisääntulo, 4 ulostuloa (Y-muoto 1-4 jaettu)


2. Mallin nimeämissäännöt

2.1 KQ2U (1-in 2-out Y-jakaja)

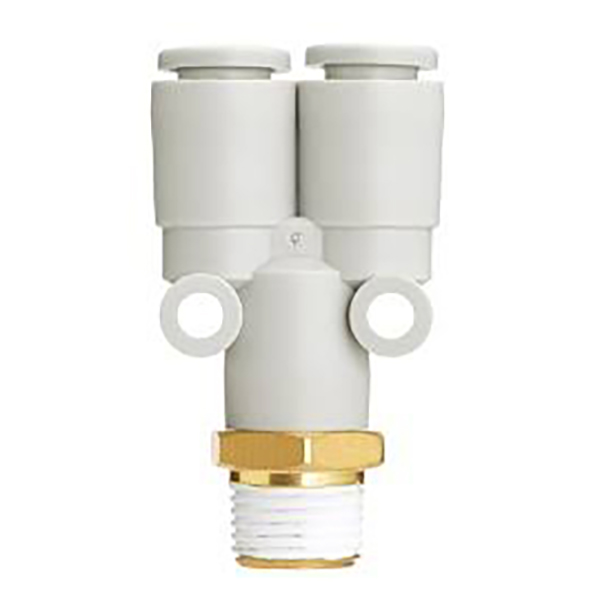

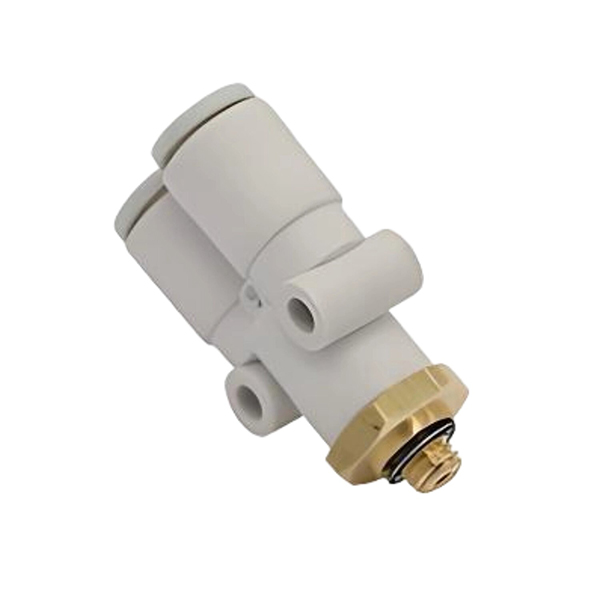

  1. Ulkokierteinen versio KQ2Uxx-xxS Esimerkki: KQ2U06-02S
     KQ2U: Y-tyypin 1 sisään 2 ulostuloliitin
     06: Putken ulkohalkaisija ulostuloporteista Φ6mm
     02S: Ulkopuolinen kartiokierre R1/4 (S = R kartiomainen ulkokierre)
     Ketjukoodi: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

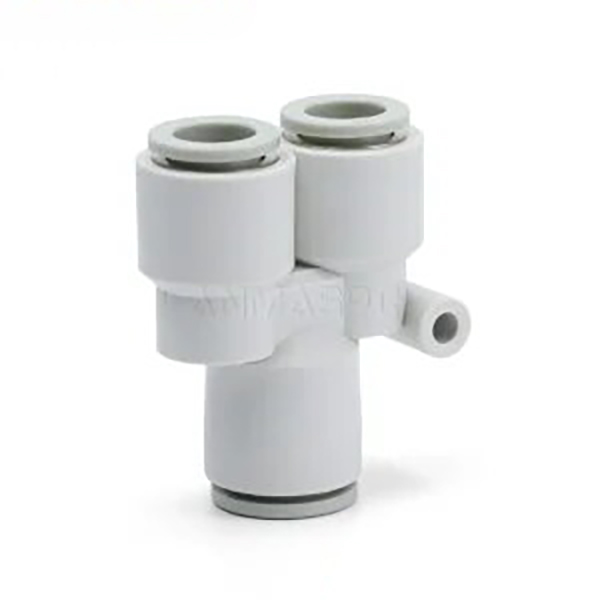

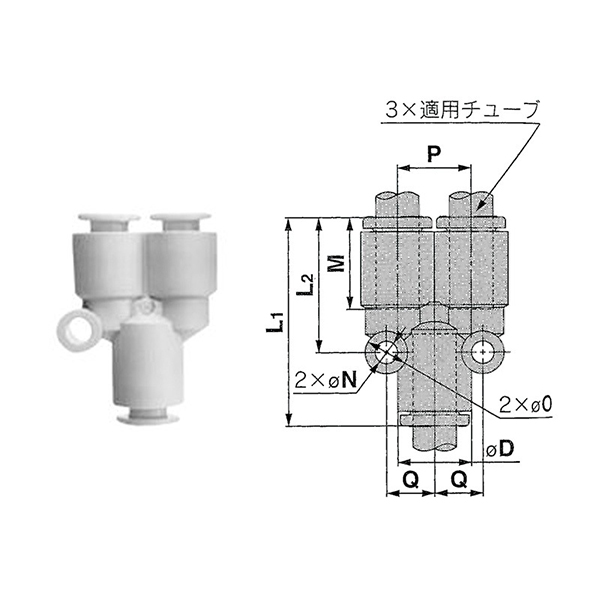

  2. Suora halkaisijaltaan samanlainen putkiversio KQ2Uxx-00 Esimerkki: KQ2U08-00
     Tulo- ja kaksi ulostuloa jakavat saman putken ulkohalkaisijan, kaikki Φ8 mm

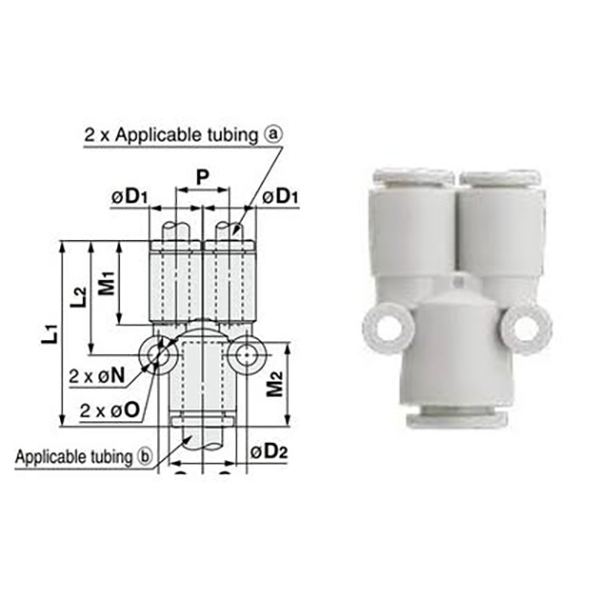

  3. Suora supistusversio KQ2Uxx-yy Esimerkki: KQ2U04-06
     Kaksi ulostuloa Φ4; päätulo Φ6, halkaisijaltaan erilainen halkaisija

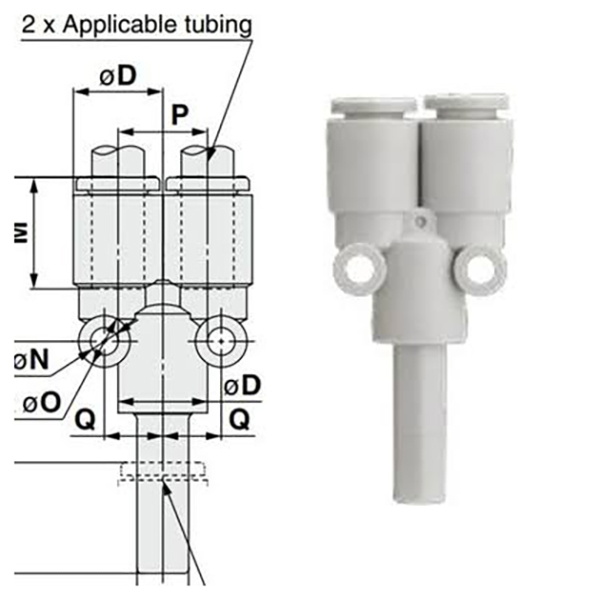

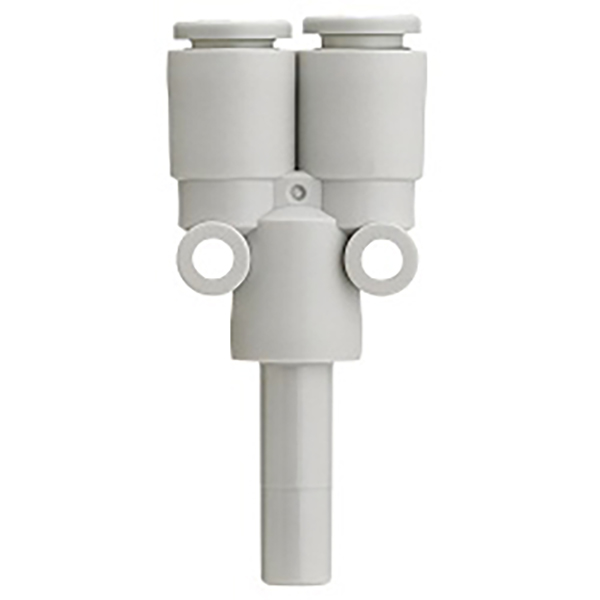

 4. Piikkitulppaversio KQ2Uxx-99
     Muovinen jäykkä tulpan varsi pohjassa, työnnetään naaraspuoliseen työntöporttiin 1-in 2-out -jakoa varten

2,2 KQ2UD (1-in 4-out Y-jakotukki)

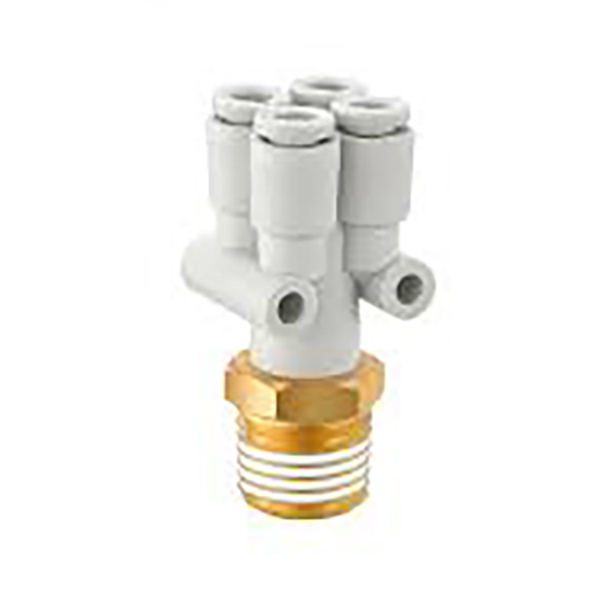

  1. Ulkokierteinen versio KQ2UDxx-xxS Esimerkki: KQ2UD08-03S
     R38 ulkokierteinen sisääntulo, neljä ulostuloa Φ8 letkulle

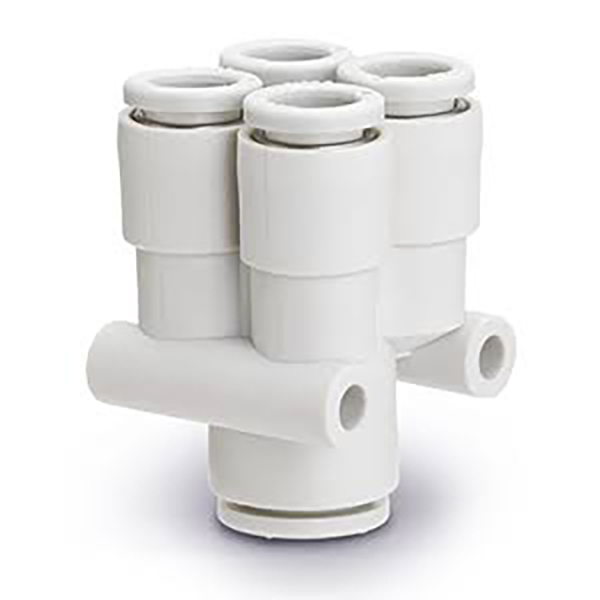

  2. Pienennysputkiversio KQ2UDxx-yy Esimerkki: KQ2UD04-06
     Neljä ulostuloa Φ4, päätulo Φ6, moniporttia vähentävä jakelu


3. Teknisten tietojen yhteenvetotaulukko

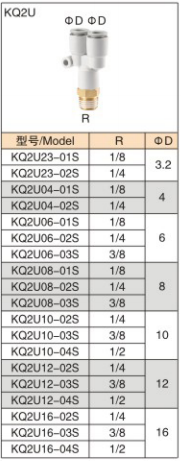

3.1 KQ2U (1-in 2-out Y-jakaja)

Tyyppi

Mallivalikoima

Kuvaus

Miespuolinen lanka 1-2

KQ2U23-01S ~ KQ2U16-04S

R-ulkokierre ilmanotto, kaksi yhtäläistä letkun ulostuloa, putken ulkohalkaisija Φ3,2~Φ16

Suora halkaisijaltaan yhtä suuri

KQ2U02-00 ~ KQ2U16-00

Sisääntulo ja kaksi ulostuloa halkaisijaltaan samat, kaikki työnnettävä putkiliitäntä

Suora vähentäminen

KQ2U02-23 ~ KQ2U12-16

Pieni ulostuloletku, iso tuloputki, halkaisijaltaan erilainen halkaisija

Tulppavarren tyyppi

KQ2U23-99 ~ KQ2U16-99

Pohja muovitulpan varsi, työnnä naaraspuoliseen työntöporttiin 1-2-jakoa varten

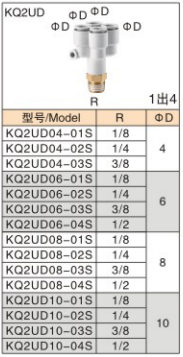

3,2 KQ2UD (1-in 4-out Y-jakotukki)

Tyyppi

Mallivalikoima

Kuvaus

Miespuolinen lanka 1-4

KQ2UD04-01S ~ KQ2UD10-04S

R-ulkokierre ilmanottoaukko, neljä yhtäläistä letkun ulostuloa, putken ulkohalkaisija Φ4~Φ10

Push-in vähentäminen

KQ2UD04-00 ~ KQ2UD10-12

Push-in tyyli, sisääntulo ja neljä ulostuloa tukevat yhtäläisiä / eri halkaisijoita


4. Yleiset tekniset tiedot

Tuote

Parametri

Yhteensopiva letku

PU / PA / PE pneumaattinen joustava letku

Käyttöpaine

0 ~ 1,0 MPa

Tyhjiöyhteensopivuus

Soveltuu tyhjiöpiireihin (tyhjiögeneraattori ja imukuppihaara)

Käyttölämpötila

0 ~ 60 ℃

Rungon materiaali

PBT tekninen muovi

Langan materiaali

Nikkelipinnoitettua messinkiä

Tiivisteen materiaali

NBR nitriilikumi

Asennusmenetelmä

Push-in nopea liitäntä; puristuskaulus letkun vetämiseksi ulos


5. Tuotteen ominaisuudet

     • Nopea sisääntyöntökokoonpano: Putki on asennettu välitöntä sulkemista varten. Poista putki painamalla valkoista irrotuskaulusta, mikä parantaa huomattavasti kokoonpanon tehokkuutta.

     • Ilmanjakelu monitiehen: KQ2U 1-2-jakoon, KQ2UD 1-4-jakoon. Keskitetty ilmanlähteen jakelu yksinkertaistaa ilmanohjausta.

     • Alennusvaihtoehto saatavilla: Halkaisijaltaan yhtäläiset versiot erikokoisten putkien liittämiseen.

     • Luotettava kierteen tiivistys: Nikkelipinnoitettu messinki-uroskierre korkea korroosionkestävyys ja mekaaninen lujuus.

     • Kompakti koko: Pieni tilanjälki ahtaaseen asennustilaan, käytetään laajalti manipulaattoreissa, jigeissä ja imukuppimoduuleissa.


6. Tyypilliset sovellukset

     • Tyhjiökuppiryhmän jakaminen (useita imukuppeja jakavat yhden alipainelähteen)

     • Monisylinterinen ilmansyöttö automaatiolaitteisiin

     • Pneumaattiset piirit pakkauskoneisiin, 3C-laitteisiin ja ruiskuvalukoneisiin

     • Ilmalinjan jako pneumaattista tarkastusta ja testausjigejä varten


7. Asennusohjeet

     • Leikkaa letkut kohtisuoraan ilman purseita; purseet voivat naarmuttaa tiivisterengasta ja aiheuttaa ilmavuotoja.

     • Työnnä letku kokonaan pohjaan ja varmista, että kaulus lukitsee letkun kunnolla.

     • Ei vedelle, öljylle tai voimakkaille syövyttäville nesteille. Vain paineilma- ja alipainehuoltoon.

     • Vältä toistuvaa taivutusta liitoksen juurella muovin halkeilun estämiseksi.
