KQ2C Push Fit naaraspäätykorkki muovia

SOLH KQ2C -sarjan työnnettävä korkki | Pneumaattinen putkitulppa KQ2 One Touch -liittimiin

Tuotemerkki: SOLH by Richge Technology | SMC KQ2C:tä vastaava työnnettävä putkitulppa KQ2-sarjan liittimille

1. Tuotteen yleiskatsaus

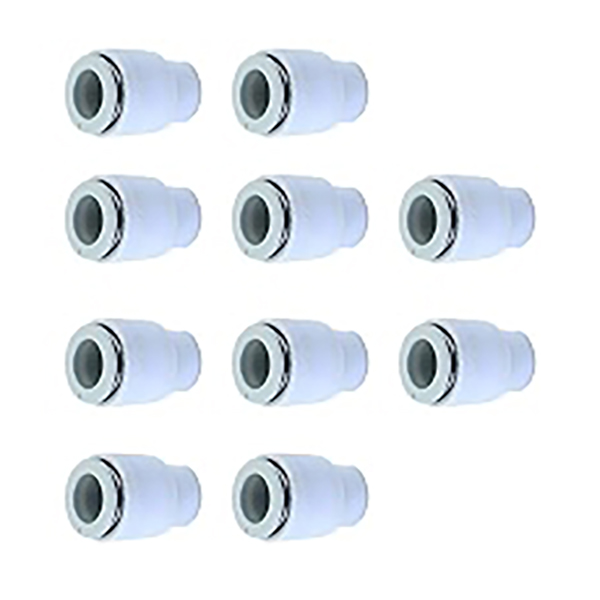

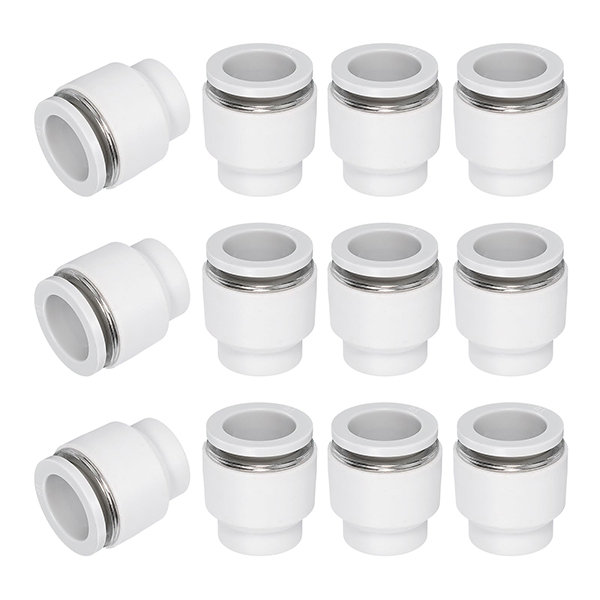

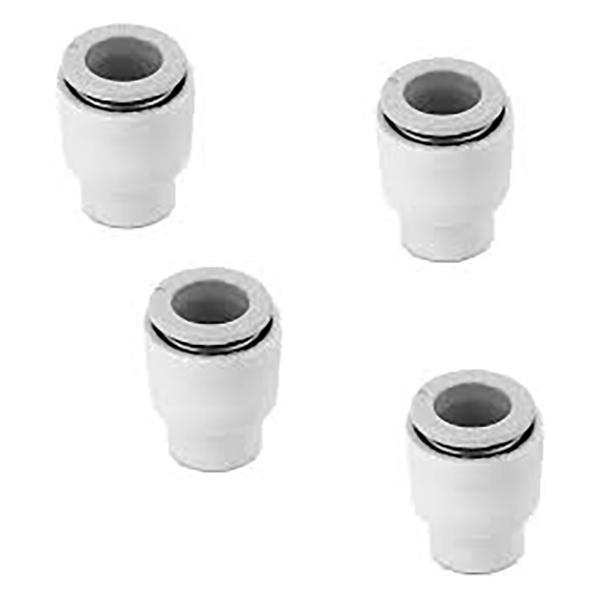

     KQ2C on erillinen työntökorkki (putkitulppa), joka on yhdistetty SOLH KQ2 -sarjan pneumaattisiin liittimiin. Se on suunniteltu väliaikaiseen sulkemiseen käyttämättömien paineilmaputkien porttien sulkemiseen nopeasti ilmapiirien sulkemiseksi. Se on olennainen lisävaruste pneumaattisen järjestelmän käyttöönotossa ja varattujen porttien kunnossapidossa.

2. Mallikoodin nimeämissääntö

  Muoto: KQ2C□□
     KQ2: SMC:n 2. sukupolven yhden kosketuksen kiinnityssarja
     C: Korkki, työnnettävä putkitulppa
     □□: yhteensopiva putken ulkohalkaisija (mm)
  Esimerkkejä:
     KQ2C04: Sopii Φ4mm push-in-porttiin
     KQ2C06: Sopii Φ6mm push-in-porttiin (suosituin koko)
     KQ2C08: Sopii Φ8mm push-in-porttiin

3. Rakenne ja ydinominaisuudet

3.1 Rakennesuunnittelu

      Sylinterimäinen työntörakenne profiiliin sopivalla ilmaletkulla, työnnetty suoraan yhden kosketuksen portteihin

      Tiivistysperiaate: Purista sisäinen NBR-tiiviste liittimen sisällä työntämisen jälkeen luotettavan tiivistyksen muodostamiseksi, lisätyökaluja ei tarvita

      Pudotusta estävä rakenne: Lukittu tiukasti ruostumattomasta teräksestä valmistetuilla leuoilla työntöportin sisällä asennuksen jälkeen. Irrota korkki helposti painamalla kiinnikkeen vapautuskaulus.

3.2 Tärkeimmät edut

     • Plug and play: Työkaluton asennus, aseta suoraan tiivisteporttiin, nopea asennus ja purkaminen

     • Täysi yhteensopivuus: Toimii kaikkien KQ2-sarjan yhden kosketuksen porttien kanssa, mukaan lukien T/L/U/E/UD/UT/VD/VT-tyypit

     • Luotettava suorituskyky: Mitoitettu järjestelmän täydelle työpaineelle, tukee tyhjiötä -100 kPa asti ilman vuotoriskiä

     • Kompakti koko: Säästää asennuksen jalanjäljen, sopii erinomaisesti ohjauskaapeihin ja ahtaisiin sisäisiin konetiloihin

     • Kestävää materiaalia: PBT tekninen muovirunko + NBR-tiivisterengas, iskunkestävä ja korroosionkestävä pitkän käyttöiän takaamiseksi

4. Vakiomalliluettelo

5. Yleiset tekniset tiedot

6. Sovellusskenaariot

     • Käyttöönotto varatun aukon tiivistys: Sulje käyttämättömät työntöportit koneen käyttöönoton aikana ilmavuotojen estämiseksi; liitä letkut testin päätyttyä

     • Varaportin sulkeminen: Tiivistä varaportit venttiilisaarekkeissa ja jakotukin liittimissä (KQ2UD/KQ2UT) pölyn ja tahattoman ilmavuodon estämiseksi

     • Tilapäisesti pois käytöstä poistetun piirin tiivistys: Tiivistä tilapäisesti deaktivoitujen sylinteripiirien portit laitteen huollon aikana vaikuttamatta muihin työpiireihin

     • Tyhjiöpiirin vuodon esto: Tiivistä käyttämättömät imukuppien portit tyhjiölaitteistossa ylläpitääksesi vakaan alipainetason

7. Käyttöohjeita

     •Yhteensopivuuden tarkistus: Valitse portin kokoa vastaava korkki tarkasti. Φ6-portti hyväksyy vain KQ2C06:n; väärä koko aiheuttaa tiivisteen epäonnistumisen tai epäonnistuneen asennuksen.

     •Täysi asennus: Työnnä korkki kokonaan porttiin, kunnes kuuluu napsahdus, mikä vahvistaa, että leuat ovat lukittuina luotettavan tiivistyksen takaamiseksi.

     •Irrotusmenetelmä: Paina sovittimen vapautuskaulus samalla kun vedät korkkia ulospäin. Älä vedä rajusti sisäisten leukojen vaurioitumisen välttämiseksi.

     • Käyttöolosuhteiden raja: Ei sovellu syövyttävälle kaasulle, korkean lämpötilan höyrylle ja muille erikoisaineille, vain tavallisiin pneumaattisiin ja tyhjiösovelluksiin.

     • Huolto ja vaihto: Vaihda korkki, kun tiivisterengas on vanhentunut tai vaurioitunut välttääksesi epäonnistuneen tiivistyksen aiheuttaman ilmavuodon.

8. Vertailu: KQ2C Push-In Cap vs Threaded Plug
