Ammattimaisena pienjännitekojeistotarvikkeiden valmistajana Richge Technology Co., Ltd. (Richge Technology) tarjoaa laajan valikoiman tuotesarjoja ja malleja, jotka soveltuvat erityyppisiin pienjännitekojeistoihin, joilla on eri ominaisuudet ja käyttöskenaariot. Korkea laatu, luotettavuus ja innovatiivinen suunnittelu, ja niitä käytetään laajalti sähköjärjestelmissä, teollisuusautomaatiossa, rakennusten sähkötekniikassa ja muilla aloilla.
Richgen pienjännitekojeistotarvikkeilla on seuraavat ominaisuudet:
Pääpiirin liittimet ovat pienjännitekojeiston ydinkomponentteja, jotka vastaavat pääpiirin sähköliitännöistä ja mekaanisesta tuesta. Richge tarjoaa useita pääpiirin liitinmalleja, jotka sopivat erilaisille virtaluokille ja asennusvaatimuksille.

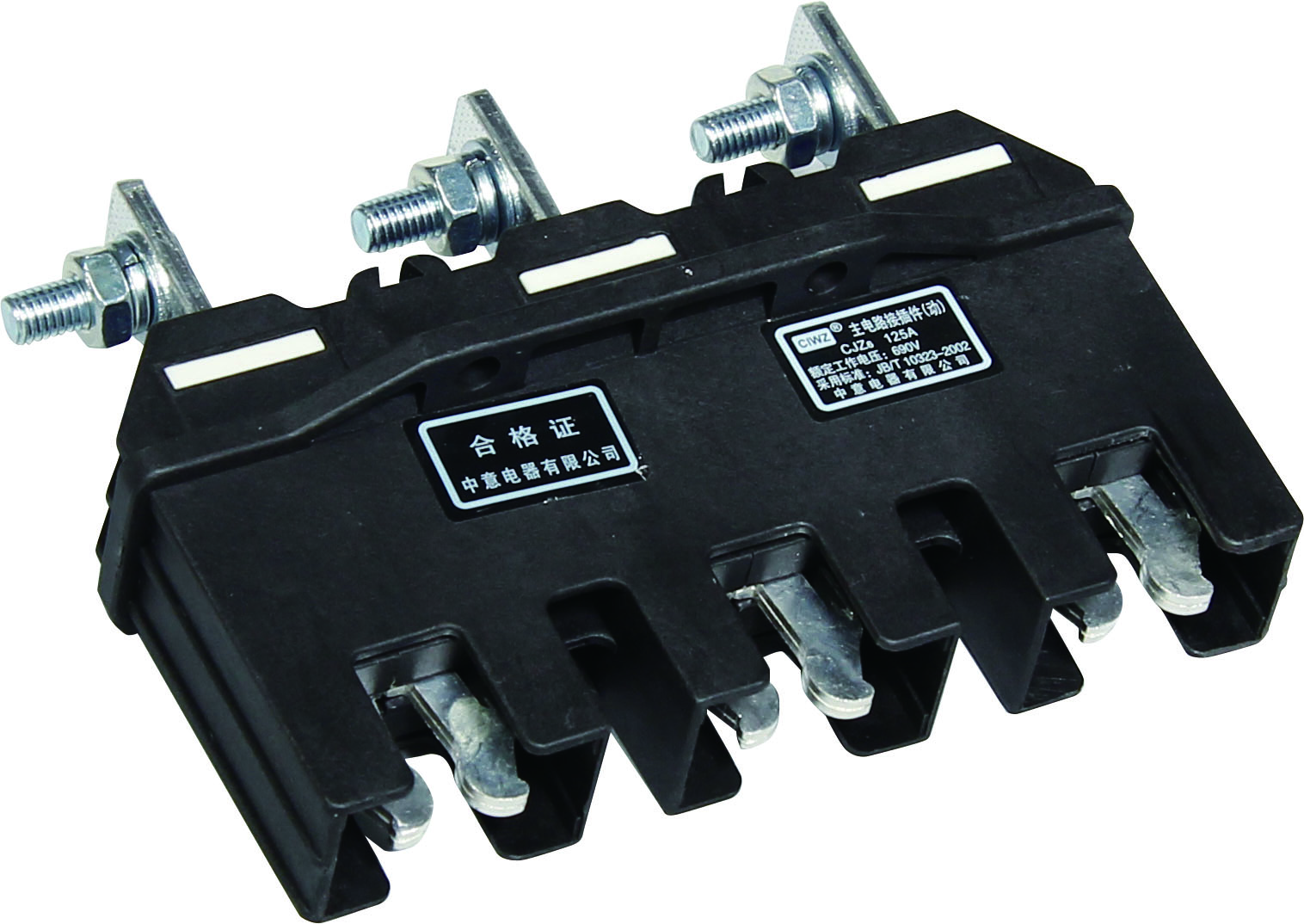

CJZ6-sarjan pääpiirin liittimet soveltuvat 125A - 630A virtaluokille seuraavilla ominaisuuksilla:
Malli |
Nimellisvirta (A) |
Napanumero |
Suojausluokka |
Sovellusskenaario |
CJZ6-125A/3 |
125 |
3 |
IP40 |
Pienet laatikkokaapit |
CJZ6-250A/3 |
250 |
3 |
IP40 |
Keskikokoiset laatikkokaapit |
CJZ6-400A/3 |
400 |
3 |
IP40 |
Suuret laatikkokaapit |
CJZ6-630A/3 |
630 |
3 |
IP40 |
Suuren kapasiteetin piirit |
CJZ6-125A/4 |
125 |
4 |
IP40 |
Kolmivaiheiset nelijohdinjärjestelmät |
CJZ6-250A/4 |
250 |
4 |
IP40 |
Kolmivaiheiset nelijohdinjärjestelmät |
CJZ6-400A/4 |
400 |
4 |
IP40 |
Kolmivaiheiset nelijohdinjärjestelmät |
CJZ6-630A/4 |
630 |
4 |
IP40 |
Suuren kapasiteetin kolmivaiheiset nelijohdinjärjestelmät |
CJZ10-sarjan pääpiiriliittimet ovat korkean suorituskyvyn tuotteita, jotka sopivat tilanteisiin, joissa vaatimukset ovat korkeammat:
Malli |
Nimellisvirta (A) |
Napanumero |
Suojausluokka |
Erikoistoiminto |
CJZ10-125A/3 |
125 |
3 |
IP40 |
Suojaovella |
CJZ10-250A/3 |
250 |
3 |
IP40 |
Suojaovella |
CJZ10-400A/3 |
400 |
3 |
IP40 |
Suojaovella |
CJZ10-630A/3 |
630 |
3 |
IP40 |
Suojaovella |
CJZ11-sarjan kaksoisliittimet soveltuvat erikoisskenaarioihin, joissa tarvitaan kaksipiiriliitäntä:
Malli |
Nimellisvirta (A) |
Napanumero |
Ominaisuus |
CJZ11-250A/3 |
250 |
3 |
Kaksoisliitin venttiileillä |
CJZ11-400A/3 |
400 |
3 |
Kaksoisliitin venttiileillä |
CJZ11-630A/3 |
630 |
3 |
Kaksoisliitin venttiileillä |
Apupiirin liittimiä käytetään toisiopiirin kytkemiseen ohjaus-, suojaus- ja signaalinsiirtotoimintojen toteuttamiseksi.

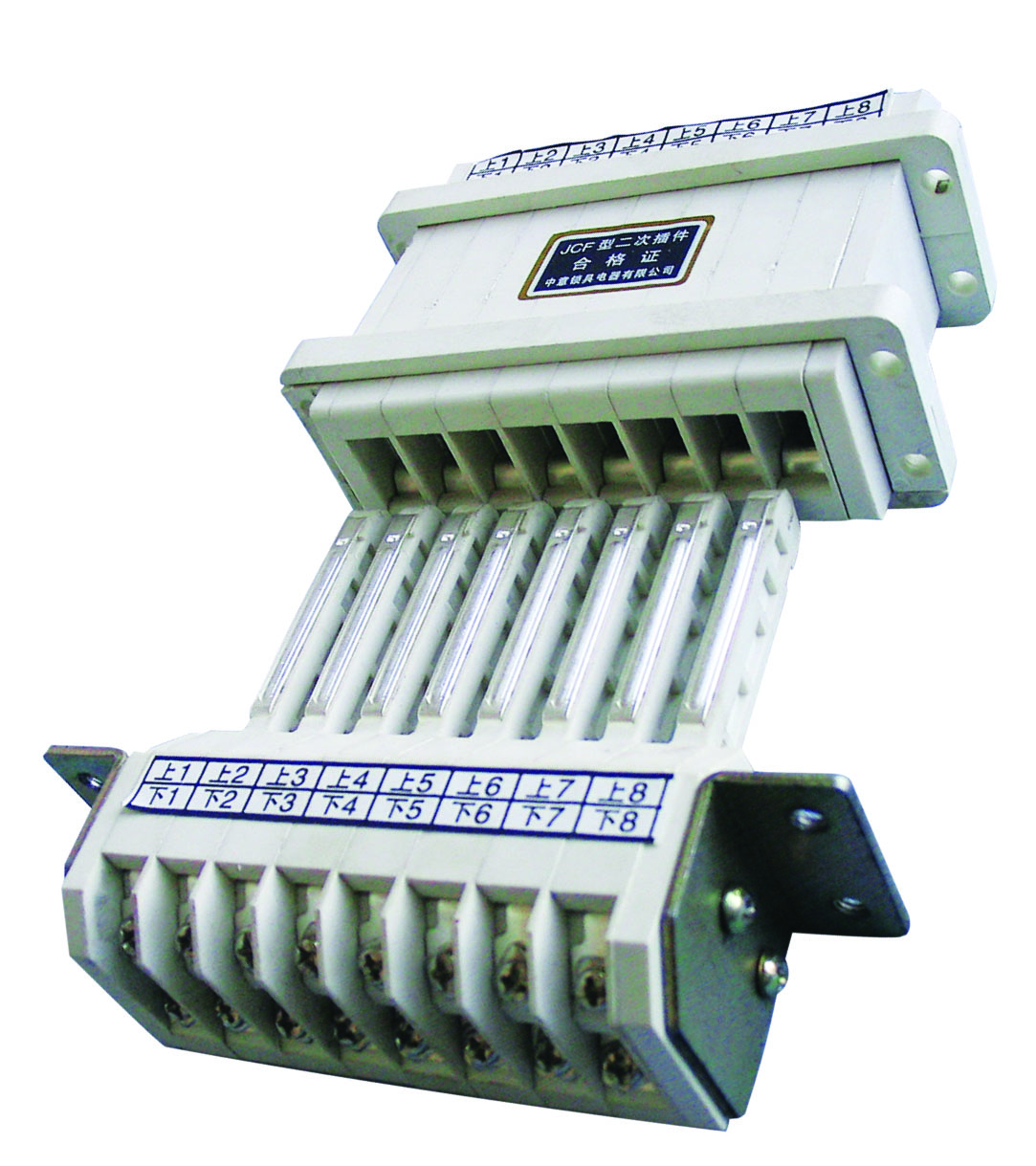

JCF10-sarjan apupiirin liittimillä on seuraavat ominaisuudet:
Malli |
Yhteystietojen määrä |
Nimellisvirta (A) |
Nimellisjännite (V) |
Sovelluskohtaus |
JCF10-10/3 |
3 |
10 |
AC 380/DC 250 |
Yksinkertaiset ohjauspiirit |
JCF10-10/5 |
5 |
10 |
AC 380/DC 250 |
Keskikokoinen joustavuuden hallinta |
JCF10-10/6 |
6 |
10 |
AC 380/DC 250 |
Monitoimiohjaus |
JCF10-10/8 |
8 |
10 |
AC 380/DC 250 |
Monimutkaiset ohjauspiirit |
JCF10-10/10 |
10 |
10 |
AC 380/DC 250 |
Monitoiminen signaalinsiirto |
JCF10-10/13 |
13 |
10 |
AC 380/DC 250 |
Laajennetut ohjaustoiminnot |
JCF10-10/15 |
15 |
10 |
AC 380/DC 250 |
Monimutkaiset signaalijärjestelmät |
JCF10-10/16 |
16 |
10 |
AC 380/DC 250 |
Ohjausjärjestelmien korkea integrointi |
JCF10-10/18 |
18 |
10 |
AC 380/DC 250 |
Erittäin monimutkaiset ohjausjärjestelmät |
Sivujohdotuksen apupiirin liittimet soveltuvat erityisiin asennusvaatimuksiin, jotka edellyttävät sivuliitäntää:
Malli |
Yhteystietojen määrä |
Nimellisvirta (A) |
Nimellisjännite (V) |
Ominaisuus |
JCF2-6/12 |
12 |
10 |
AC 380/DC 250 |
Sivujohdotus |
JCF2-8/16 |
16 |
10 |
AC 380/DC 250 |
Sivujohdotus |
JCF2-10/20 |
20 |
10 |
AC 380/DC 250 |
Sivujohdotus |
JCF2-12/24 |
24 |
10 |
AC 380/DC 250 |
Sivujohdotus |
JCF2-13/26 |
26 |
10 |
AC 380/DC 250 |
Sivujohdotus |
JCF2-15/30 |
30 | 10 |
AC 380/DC 250 |
Sivujohdotus |

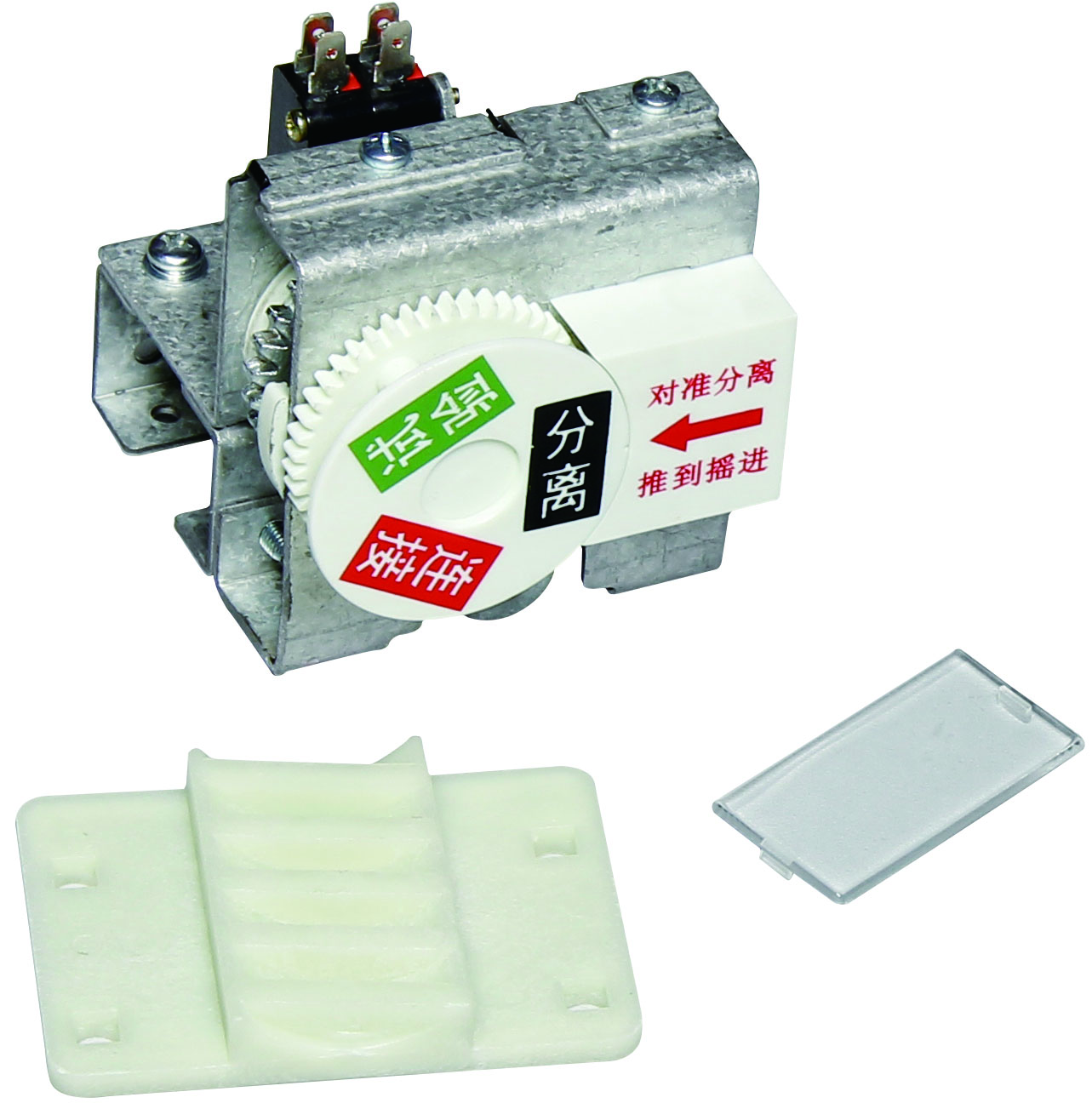

Ohjausmekanismeja käytetään laatikkotyyppisten kytkinlaitteiden työntämiseen, ulosvetämiseen ja lukitsemiseen turvallisen ja luotettavan toiminnan varmistamiseksi.
MD-propulsiomekanismit soveltuvat erikokoisille laatikkoyksiköille:
Malli |
Soveltuva laatikon koko |
Ominaisuus |
CXJG-9-69-8 |
Vakiokoko |
Propulsiomekanismi |
CXJG-9-82-8 |
Vakiokoko |
Propulsiomekanismi |
CXJG-9-82-10 |
Vakiokoko |
Propulsiomekanismi |
CXJG-9-119-8 |
Vakiokoko |
Propulsiomekanismi |
CXJG-9-119-10 |
Vakiokoko |
Propulsiomekanismi |
CXJG-9-145-10 |
Vakiokoko |
Propulsiomekanismi |
Kääntökahvoja käytetään laatikoiden ohjaamiseen ja sijoittamiseen:
Malli |
Kuvaus |
Sovellusskenaario |
CXJG-9 kampi |
Kääntökahva |
Laatikon toiminta |
2.3.3 F-tyypin kahvasarja
F-tyypin kahvat sopivat eri korkeuksille:
Malli |
Kuvaus |
Soveltuva laatikon korkeus |
F2 L = 65 |
F-tyyppinen kahva |
1-yksikön laatikko |
F3 L = 80 |
F-tyyppinen kahva |
2-osainen laatikko |
F4 L = 120 |
F-tyyppinen kahva |
3-osainen laatikko |
Virtakiskotukia käytetään kiskojen kiinnittämiseen ja tukemiseen sähköliitäntöjen vakauden ja mekaanisen lujuuden varmistamiseksi.
Pystysuuntaisilla kiskotuilla on seuraavat ominaisuudet:
Malli |
Sovellettava virtakiskokoko (mm) |
Materia |
lOminaisuus |
ZMJ3-6×30 |
6×30 |
Erittäin luja eristävä materiaali |
Pystykiskon tuki |
ZMJ3-6×40 |
6×40 |
Erittäin luja eristävä materiaali | Pystykiskon tuki |
ZMJ3-6×50 |
6×50 |
Erittäin luja eristävä materiaali |
Pystykiskon tuki |
ZMJ3-6×60 |
6×60 |
Erittäin luja eristävä materiaali |
Pystykiskon tuki |
ZMJ3-6×80 |
6×80 |
Erittäin luja eristävä materiaali |
Pystykiskon tuki |
ZMJ3-6×100 |
6×100 |
Erittäin luja eristävä materiaali |
Pystykiskon tuki |
ZMJ3-6×120 |
6×120 |
Erittäin luja eristävä materiaali |
Pystykiskon tuki |
Kojeiston lisävarusteita ovat saranat, oven lukot, ohjauskiskot jne., jotka varmistavat kojeiston rakenteellisen eheyden ja käyttömukavuuden.
Oven saranoita käytetään kojeiston ovipaneelien kytkemiseen ja pyörittämiseen:
Malli |
Kuvaus |
Sovelluskohtaukset |
MLBK 300516R |
Oven sarana 1 |
Vakioovipaneelit |
MLBK 300517R |
Oven sarana 2 |
Vakioovipaneelit |
MLBK 300518R |
Oven sarana 3 |
Vakioovipaneelit |
MLBK 300519R |
Oven sarana 4 |
Vakioovipaneelit |
MLBK 300522R |
Oven sarana |
Vakioovipaneelit |
MLBK 300523R |
Oven sarana |
Vakioovipaneelit |
MLBK 300525R |
Vasen oven sarana |
Korkeat ovipaneelit (>1m) |
MLBK 300526R |
Oikea oven sarana |
Korkeat ovipaneelit (>1m) |
Oven lukkoja käytetään kytkinlaitteiden turvasuojaukseen:
Malli |
Kuvaus |
Ominaisuus |
MS705 H3 |
Oven lukko |
Normaali oven lukko |
MS735 |
Oven lukko |
Edistyksellinen oven lukko |
Ohjainkiskoja käytetään laatikoiden tukemiseen ja liukumiseen:
Malli |
Kuvaus |
Sovellusskenaario |
Hanl 200022p1g |
MNS Vasen ohjauskisko - 420mm |
Vasen ohjauskisko |
Hanl 200022p2g |
MNS Oikea ohjauskisko - 420mm |
Oikea ohjauskisko |

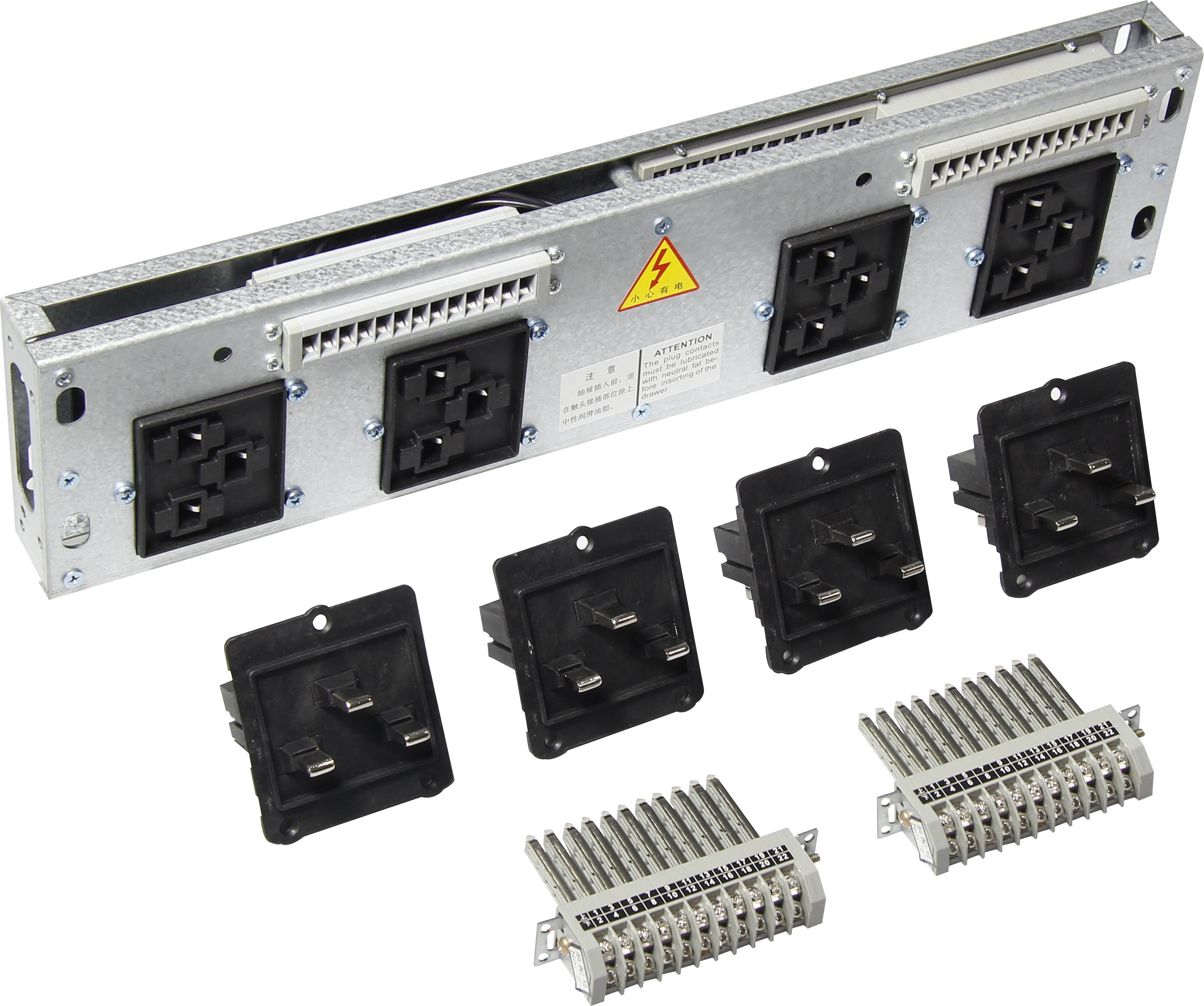

Tehonjakoadaptereita käytetään haarapiirien kytkemiseen ja jakamiseen kojeistojen joustavuuden ja laajennettavuuden parantamiseksi.
1/4-piirin tehonjakeluadapterit soveltuvat pienikapasiteettisiin haarapiireihin:
Malli |
Kuvaus |
Sovellusskenaario |
175×549-B-1/4-55S |
1/4 piirin virranjakeluadapteri |
Pienikapasiteettiset oksat |
175×549-B-1/4-55SC |
1/4-piirin virranjakeluadapteri (sivujohdotus) |
Pienitehoiset haarat (sivujohdotus) |
1/2-piirin tehonjakeluadapterit soveltuvat keskikapasiteettisiin haarapiireihin:
Malli |
Kuvaus |
Sovellusskenaario |
175×549-B-283-55S |
1/2 piirin virranjakeluadapteri |
Keskikapasiteettiset oksat |
175×549-B-283-55SC |
1/2-piirin tehokeskikapasiteettinen jakelusovitin (sivujohdotus) |
haarat (sivujohdot) |
Sekoitettu tehonjakeluadapteri mahdollistaa eri määritelmien haaroituspiirien olevan samassa moduulissa:
Malli |
Kuvaus |
Ominaisuus |
175×549-B - Sekakokoinen - 55S |
Sekavirtasovitin |
Sekoitettu useilla eritelmillä |
175×549-B - Sekakokoinen - 55SC |
Sekavirtasovitin (sivujohdotus) |
Sekoitettu useilla eritelmillä (sivujohdotus) |
Mittaus- ja näyttösarjan tuotteita käytetään kojeiston sähköisten parametrien valvontaan ja näyttämiseen.
Mittauspaneeleja käytetään mittauslaitteiden ja ohjauskomponenttien asennukseen:
Malli |
Kuvaus |
Sovellusskenaario |
CFBK-5 |
Mittauspaneeli |
Korkeus 0,75U |
CFBK-9 |
1/4 muovipaneelinauha |
Pienen kokoinen mitta |
CFBK-10 |
1/4 paneelinauha |
Pienen kokoinen mitta |
CFBK-9.1 |
1/4 muovipaneelinauha |
Pienen kokoinen mitta |
CFBK-10.1 |
1/4 metallipaneelinauha |
Pienen kokoinen mitta |
CFBK-7 |
1/2 muovinen paneelinauha |
Keskikokoinen mitta |
CFBK-8 |
1/2 metallipaneelinauha |
Keskikokoinen mitta |
CFBK-7.1 |
1/2 muovinen paneelinauha |
Keskikokoinen mitta |
CFBK-8.1 |
1/2 metallipaneelinauha |
Keskikokoinen mitta |
Yllämainittujen pääsarjojen lisäksi Richge tarjoaa myös monia muita lisävarusteita käyttäjien erilaisiin tarpeisiin.
Kumikiinnittimiä käytetään sähkökomponenttien kiinnittämiseen ja suojaamiseen:
Malli |
Kuvaus |
Sovellusskenaario |
ZSQ-1 |
MD kumikiinnitys |
Komponenttien kiinnitys |
Alumiinisia alempia ohjauskiskoja käytetään laatikoiden tukemiseen ja ohjaamiseen:
Malli |
Kuvaus |
Pituus |
XDG2-1 |
Alumiininen alempi ohjauskisko |
375mm |
Akseleita käytetään liittämiseen ja voimansiirtoon:
Malli |
Kuvaus |
Koko |
DXZ-3 |
SL - Ohjausakseli |
8×8L = 150 |
Seuraavat tekijät tulee ottaa huomioon pääpiirin liittimiä valittaessa:
Seuraavat tekijät tulee ottaa huomioon valittaessa apupiirin liittimiä:
Toimintamekanismeja valittaessa tulee ottaa huomioon seuraavat tekijät:
Seuraavat tekijät tulee ottaa huomioon valittaessa kiskotukia:
Richgen pienjännitekytkinlaitteiden lisävarusteet noudattavat tiukasti seuraavia standardeja ja eritelmiä:
Richgen pienjännitekojeistotarvikkeilla on seuraavat edut:
Richgen pienjännitekytkinlaitteiden lisävarusteita käytetään laajalti seuraavilla aloilla:
Voit hankkia Richgen pienjännitekytkinlaitteiden lisävarusteiden yksityiskohtaiset tuoteoppaat seuraavilla tavoilla:
Pienjännitekojeistotarvikkeiden ammattimaisena valmistajana Richge tarjoaa kattavan tuotevalikoiman, joka kattaa pääpiirin liittimet, apupiirin liittimet, käyttömekanismit, virtakiskotuet, tehonjakeluadapterit, mittaus- ja näyttösarjat ja muut sarjat, yli 1000 tuotetyyppiä. Näiden tuotteiden etuna on korkea laatu, modulaarinen rakenne ja vahva yhteensopivuus, ja niitä käytetään laajalti sähköjärjestelmissä, teollisuusautomaatiossa, rakennussähkötekniikassa ja muilla aloilla.
Richgen pienjännitekytkinlaitteiden lisävarusteiden valitseminen takaa korkealaatuisten tuotteiden saatavuuden, mutta tarjoaa myös ammattimaisen teknisen tuen ja kattavat huoltopalvelut, jotka tarjoavat luotettavan suojan sähköjärjestelmällesi.
Saat lisätietoja tuotteista vierailemalla Richgen virallisella verkkosivustolla tai ottamalla yhteyttä myyntitiimiimme.
