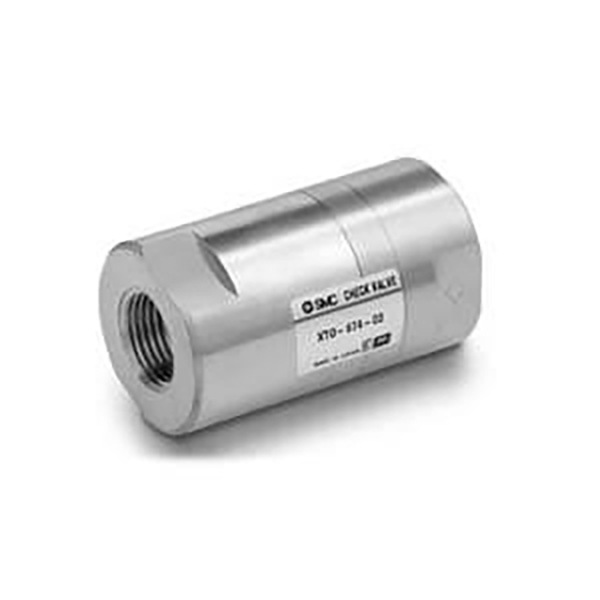

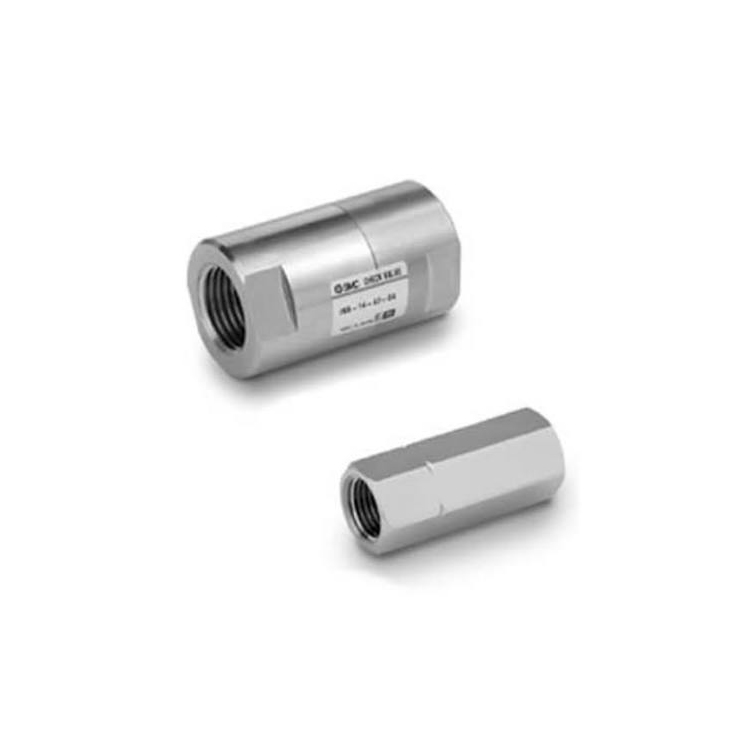

XTO674 / INA14-sarjan matalan halkeilupaineen takaiskuventtiili

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH XTO674- ja INA14-sarjoilla on identtinen tuotealusta, jossa on erittäin alhainen halkeilupaine ja kaksoisväline yhteensopivuus paineilmalle ja vedelle. Näitä kierresulkuventtiilejä käytetään laajalti estämään päinvastainen virtaus tyhjiöpiireissä ja yleisissä pneumaattisissa järjestelmissä, ja ne sopivat myös matalapaineisiin neste- ja vesiputkiin. XTO674 keskittyy matalan lämpötilan työolosuhteisiin, kun taas INA14 kattaa vakio- ja korroosionkestävät teollisuuden skenaariot.

 Mallikoodien luokittelu- ja nimeämissääntö

     -- XTO674: Messinkirunko, matalan lämpötilan kestävä versio (-30 ℃ minimi käyttölämpötila)

     -- INA14: Vakiosarja, valinnainen messinki / SUS304 ruostumaton teräsrunko, normaali lämpötila-alue (-5 ℃ minimi)

     -- Portin koon jälkiliitteen määritelmä: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Jaetut yleismaailmalliset tekniset tiedot

     -- Halkeilupaine: 0,01 MPa (0,1 bar), erittäin matala kynnys, ihanteellinen tyhjiö- ja matalapainepiireihin

     -- Maksimipaine: 1,0 MPa

     -- Käytettävät väliaineet: Paineilma, vesi, neutraali inertti kaasu ja neutraali neste

  1. Käyttölämpötila-alue

     -- XTO674: -30 ℃ ~ +80 ℃ (kryogeeninen)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Valinnaiset tiivistemateriaalit

     -- NBR (Standard): Ilmalle ja puhtaalle vedelle, sovellettava lämpötila -5 ~ 60 ℃

     -- FKM: Öljynkestävä ja korkeita lämpötiloja kestävä, jopa 80 ℃

     -- CR: Säänkestävä ja kulutusta kestävä, valinnainen XTO674-sarjalle

  3. Venttiilirungon materiaalivaihtoehdot

     -- XTO674: Vain massiivi messinkirunko

     -- INA14: Messinki / ruostumaton teräs SUS304 (kaikki tärkeimmät kostutetut osat ruostumatonta terästä)

Tyypillinen malliparametrien vertailutaulukko

Tuotteen ydinedut ja sovellusalue

 1. Erittäin alhainen 0,01 MPa halkeilupaine

     - Vakaa aukko -0,1 MPa tyhjiötilanteessa, välttää tehokkaasti alipainehäviön ja imukupin / alipainegeneraattorin takaisinvirtauksen.

  2. Kaksisuuntainen luotettava tiivistys

     -- Tasainen virtaus eteenpäin, nolla taaksepäin vuotoa; suojaa tyhjiöpumppuja, solenoidiventtiilejä ja sylintereitä päinvastaisen painepiikin aiheuttamilta vaurioilta.

  3. Mini inline kierrerakenne

     -- Asennettu suoraan putkeen ilman ylimääräisiä asennuskiinnikkeitä, sopii täydellisesti kompaktiin kapeaan laiteasettelutilaan.

 4. Dual medium ilma & vesi -yleismuotoilu

     - Yhteensopiva sekä kuivien pneumaattisten piirien että matalapaineisten nestevesiputkien kanssa varaosien varastotyyppien vähentämiseksi.

 5. Täysi tyhjiöjärjestelmän yhteensopivuus

     -- Soveltuu alipainetestauslaitteisiin ja sykkiviin alipaineisiin tyhjiökiertosilmukoihin.

Asennus- ja mallinvalintaohjeet

  1.  Virtaussuuntamerkki: Nuoli "→" on painettu venttiilin runkoon osoittamaan väliaineen virtaussuuntaa; käänteinen asennus estää kokonaan nesteen kulun.

  2. Portin koon sovitus: Valitse Rc1/8" ~ Rc1/2" putkilinjan halkaisijan mukaan; Rc1/4" (liite 02) on yleisin yleinen määritys.

  3.  Materiaalin ja lämpötilan valintasäännöt

     -- Matalissa lämpötiloissa / tyhjiötyöskentelyolosuhteet → Valitse XTO674-sarja

     --  Tavallinen huoneenlämpöinen ilma ja puhdas vesi → INA14 NBR-tiivisteellä
     -- Öljyä sisältävä väliaine tai korkean lämpötilan neste → INA14 FKM fluorikumitiivisteellä

  3. Tyhjiöjärjestelmän suositeltu asettelu

     -- Asenna takaiskuventtiili alipainegeneraattorin, suodattimen ja imukupin väliin estääksesi ilman takaisinvirtauksen ja ylläpitääksesi vakaan alipaineasteen jaksoittaisen käytön aikana.

SOLH:n vaihdettavuuden etu

     XTO674:llä ja INA14:llä on samat kokonaismitat, kierreportin koko ja ytimen suorituskykyparametrit. Molemmat sarjat voidaan vaihtaa suoraan ristiin paikan päällä ilman putkilinjan muutoksia, mikä tarjoaa ylivoimaisen kustannustehokkuuden verrattuna maahantuotuihin vastaaviin malleihin.

Yhden lauseen yhteenveto

     SOLH XTO674 / INA14 sisäänrakennettu kierteinen takaiskuventtiili erittäin alhaisella 0,01 MPa:n halkeilupaineella tukee kahta ilma- ja vesiväliainetta, valinnaista messinki/ruostumaton teräsrunko ja useita tiivistemateriaaleja, jotka tarjoavat luotettavan takaisinvirtauksen estävän suojan tyhjiö-, kryogeenisille, yleisille pneumaattisille ja matalapaineisille nestemäisille putkilinjoille.
