CG3-sarjan erittäin lyhyt kevyt sylinteri | Uuden sukupolven kompakti nopea pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

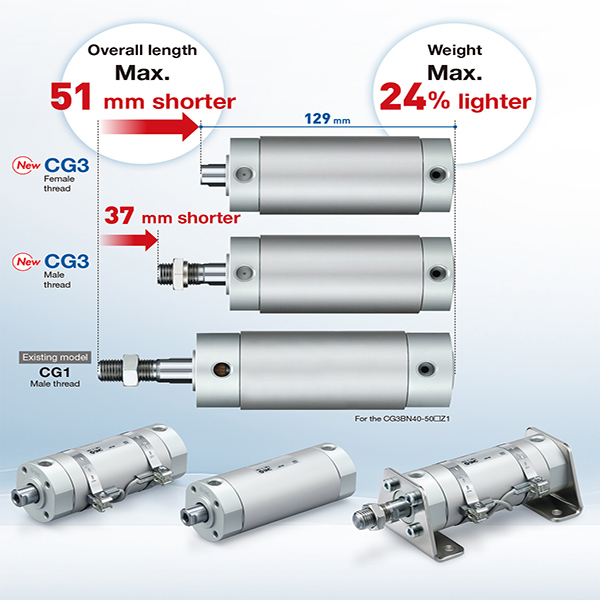

     SOLH CG3/CDG3 -sarja on uuden sukupolven ultralyhyt alumiiniseoksesta valmistettu kevyt pneumaattinen sylinteri, joka toimii suorana päivityksenä ja korvaajana perinteiselle CG1-sarjalle. Se kattaa laajan porausalueen φ20 - φ100mm, maksimi kokonaispituuden vähennys on 51 mm ja 24 % painonpudotus verrattuna CG1:een. Ultrakompakti runko, ultrakevyt, nopea ja hiljainen toiminta ja öljytön huoltovapaa muotoilu sopivat täydellisesti keski- ja kevyille kuormituksille, pitkätahtisille, suurtaajuuksille käyttö- ja tilarajoitteisille skenaarioille, joita käytetään laajalti automatisoiduissa tuotantolinjoissa, elektronisissa laitteissa, pakkauskoneissa ja kevyen teollisuuden automaatiojärjestelmissä.

  1.1 Alan standardi ja vahva vaihdettavuus

     Uuden sukupolven lyhyttyyppisten pyöreiden sylinterien SMC-standardin pohjalta kehitetty CG3-sarja tarjoaa erinomaisen asennuksen vaihdettavuuden vanhan CG1-sarjan kanssa samalla kun se saavuttaa kompaktimman kokonaismitan, päivittää tehokkaasti vanhoja laitteita ja optimoi mekaanisen tilan sijoittelun ilman monimutkaisia ​​rakenteellisia muutoksia.

  1.2 Ensiluokkainen kevyt materiaalirakenne

     Erittäin luja alumiiniseos sylinteriputkeen ja päätykansiin yhdistettynä kovakromatun männänvarren kanssa. Optimoitu materiaalikaava vähentää kokonaispainoa 24 % verrattuna CG1:een, ja siinä on korkea rakenteellinen lujuus, erinomainen lämmönpoisto ja vahva muodonmuutoskestävyys, mikä varmistaa vakaan pitkän aikavälin korkean taajuuden toiminnan.

  1.3 Integroitu kompakti rakenne ja joustava putkisto

     Integroitu sylinteriputki ja päätykannen rakenne kierreluitolla yksinkertaistavat purkamista, kokoamista ja päivittäistä huoltoa. Innovatiivinen 4-suuntainen putkisto (90° väli) tarjoaa erittäin suuren vapauden asennukselle ja putkistoksille, ratkaisee kapean laitetilan asennuspullinkaulan ja tukee monipuolisia mekaanisia asettelusuunnitelmia.

  1.4 Monipuoliset liiketyypit täydelliseen skenaarion kattamiseen

     • Kaksitoiminen (CG3B): Kaksipään ilmanotto edestakaisin liike, yleisin vakiotyyppi tavanomaiseen automatisoituun lineaariseen ajoon.

     • Yksitoiminen (CG3S/T): S = Jousipalautus, T = Jousen jatkaminen; automaattinen nollaus sähkökatkon jälkeen turvalukitus- ja hätänollausskenaarioissa.

     • Tuplatanko (CG3W): Kaksipään tangon synkroninen liike, kaksinkertainen tehokas isku ja erinomainen vääntökestävyys erityisille kytkentä- ja asemointimekanismeille.

     • Pyörimätön sauva (CG3K): Kuusikulmainen vääntöä estävä männänvarsi, nollakierto käytön aikana takaamaan erittäin tarkan toistuvan asennon.

  1.5 Optimoitu puskuri ja huippuluokan tiivistysjärjestelmä

     Vakio-elastinen kumipuskuri (N) iskunvaimennuksen ja melun vähentämiseen; valinnainen A-tyypin ilmapuskuri nopeaan toistuvaan käyttöön eliminoimaan päätyiskut ja pidentämään käyttöikää. Matalakitkaisella komposiittitiivisterenkaalla ja sisäänrakennetulla öljyvarastouralla varustetussa sylinterissä on erittäin alhainen käynnistyspaine, vakaa toiminta ja öljytön huoltosuorituskyky, ja sen käyttöikä on yli 8 miljoonaa sykliä.

  1.6 Älykäs induktiokokoonpano

     CDG3-mallissa on sisäänrakennettu magneettirengas, joka on yhteensopiva M9B/A93/Z73-sarjan magneettikytkimien kanssa reaaliaikaiseen männän asennon havaitsemiseen ja PLC automaattiseen signaalilinkkiohjaukseen; CG3 ei-magneettinen versio soveltuu yksinkertaiseen sykliseen liikkeeseen ilman paikantunnistusvaatimuksia.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

 1. Tyypillinen mallirakenne: CDG3BN25-100Z

  2. Esimerkkejä vakiotilauksista

     • Magneettinen kaksitoiminen naislankamalli: CDG3BN32-200Z (φ32 reikä, 200 mm iskunpituus, magneetti varustettu, naarasvarren pään kierre)

     • Magneettinen yksitoiminen jousipalautusmalli: CDG3S40-100Z (φ40 reikä, 100 mm isku, yksitoiminen jousen palautus, magneetti varustettu)

     • Magneettinen ei-pyörivä tarkkuusmalli: CDG3K50-150Z (reikä φ50, isku 150 mm, kuusikulmainen vääntösuojatanko)

3. Tekniset ydinparametrit (vakiotyyppi)

4. 0,5 MPa teoreettiset työntövoima- ja jännitystiedot

  4.1 Kaksitoiminen (CG3B) työntö- ja jännityspöytä

  4.2 Yksitoiminen (CG3S-jousipalautus) suorituskykytaulukko

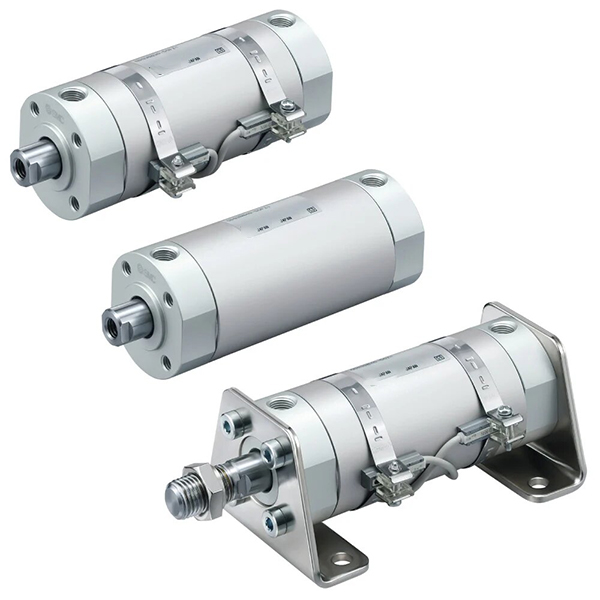

5. Asennustyypit ja johdannaismallit

 5.1 Monipuoliset universaalit asennusmenetelmät

     • B Perustyyppi: Suora asennus päätykannen kierteiden kautta, yleisin ja kustannustehokkain kiinnitysmenetelmä tavalliseen lineaariajoon.

     • L Jalkakiinnike: Kiinnitetty aksiaalisella jalkakannattimella, suunniteltu erityisesti sivuttaiseen asennukseen ja vaakasuoraan kiinnitykseen.

     • F/G Laippakiinnitys: Tangon puoleinen / sauvaton sivulaippaasennus pystysuoraan kiinteään asentoon ja raskaan kuorman vakautukseen.

     • C/D Clevis Mount: Yksihaarainen / kaksoishaarukkaliitäntä, soveltuu mekaanisten rakenteiden keinumiseen ja kytkemiseen.

     • E Runnion Mount: Tankoton sivutankoasennus, ihanteellinen kääntö- ja heilutustyöolosuhteisiin.

  5.2 Johdannaisten ydinsarja

     • CDG3B: Magneettinen kaksitoiminen tyyppi (tavallinen valtavirtamalli)

     • CDG3S/T: Magneettinen yksitoiminen tyyppi (jousipalautus / jousipidennys)

     • CDG3W: Magneettinen kaksoissauva kaksitoiminen tyyppi

     • CDG3K: Magneettinen pyörimätön kuusikulmainen sauvatyyppi

     • CDG3R: Ultraohut suoraasennustyyppi äärimmäisen rajoitetun tilan laiteasemille

6. CG3 vs CG1 valinnan vertailu

7. 3-vaiheinen pikavalintaopas

     1. Poran valinta: Valitse sopiva porauskoko todellisen kuorman painon mukaan, varaa vähintään 50 % turvamarginaali. Aseta etusijalle CG3-sarja kevyisiin ja ahtaisiin työolosuhteisiin.

     2. Iskun valinta: Aseta todellinen työisku plus 10-20 mm turvamarginaali. Noudata tavallisia iskusääntöjä: kaksitoiminen ≤300mm, yksitoiminen ≤100mm.

     3. Toiminnallinen kokoonpano: Valitse B tavanomaiselle kaksitoimiselle edestakaiselle liikkeelle; S yksitoimisille jousipalautusturvaskenaarioille; K erittäin tarkkaan vääntöä estävään paikannukseen. Valitse A-tyyppinen ilmapuskuri nopeaan käyttöön (>500 mm/s) vähentääksesi iskuja ja melua. Valitse magneettinen CDG3-malli, jossa on M9B/A93-kytkimet reaaliaikaista paikannusta ja automaattista ohjausta varten.

Yhden lauseen yhteenveto

     SOLH CG3:n uuden sukupolven ultra-lyhyt kevytsylinteri sisältää erittäin kompaktin ja kevyen rungon, nopean ja hiljaisen toiminnan, öljyttömän huoltovapaan suorituskyvyn ja monipuoliset asennustavat, jotka tarjoavat korkean suorituskyvyn ja tilaa säästäviä lineaarisia liikeratkaisuja keskisuurille ja kevyille korkeataajuuksisille automatisoiduille laitteille.
