KQ2E-sarjan Bulkhead Union Push-in -liitin

SOLH KQ2E -sarjan Bulkhead Union Push-in -liitin | Paneeliasennettava pneumaattinen liitin

Merkki: SOLH by Richge Technology | SMC KQ2E:tä vastaava Bulkhead Union -pneumaattinen yhden kosketuksen kiinnitys

1. Tuotteen yleiskatsaus

     KQ2E on SOLH KQ2 yhden kosketuksen liitinsarjan laipioliitos, joka on täysin vaihdettavissa SMC KQ2E:n kanssa. Yleisnimitys paneelilaipiokiinnitys, se on vakiokomponentti pneumaattisen linjan tunkeutumiseen laitepaneelien ja väliseinien läpi. Se yhdistää sisäiset ja ulkoiset ilmapiirit, tukee venttiilien ja sylinterien paneeliasennusta, jota käytetään laajalti ohjauskaapeissa, automaatiokoteloissa ja puhdastilojen väliseinissä.

2. Mallin nimeämissäännöt

Mallin erittely esimerkkejä:

  Tavallinen kaksiputkinen laipio: KQ2E06-00A
     KQ2: KQ2-sarjan 2. sukupolven push-in-liitin (valkoinen runko)
     E: Bulkhead Union, paneelin läpi rakenne
     06: Putken ulkohalkaisija φ6mm, molemmissa päissä sama työntökoko
     00: Kaksi työntöporttia (putki-putki väliseinä)
     V: NBR-tiiviste, tiivistetyyppi toistuvaa kokoonpanoa ja purkamista varten

  Kompakti pieni laipio: KQ2E04-00J
     Suffiksi J: Pienikokoinen kompakti versio, pienempi koko ohuille paneeleille ja pienoislaitteille

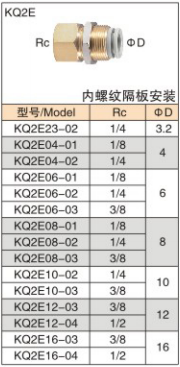

  Ulkokierre putken laipioon: KQ2E06-02A
     02: Rc14 naaras kartioputkikierre

  Täysi merkitys: φ6 työntöportti ↔ Rc1/4 naaraskierre laipion liitin

3. Kolme rakennetyyppiä

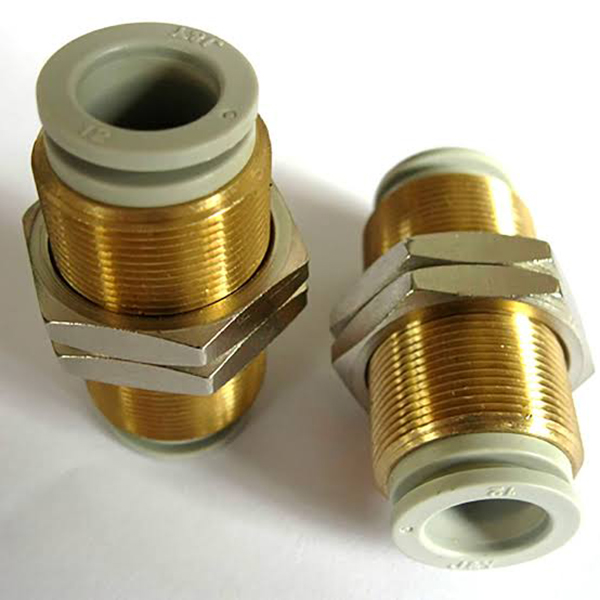

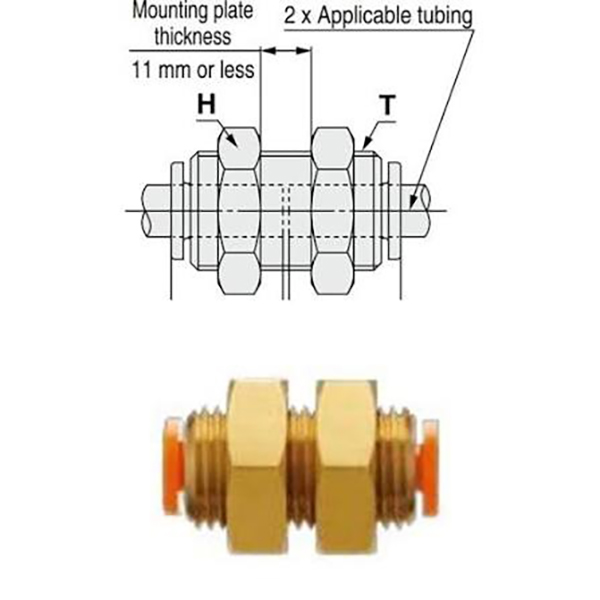

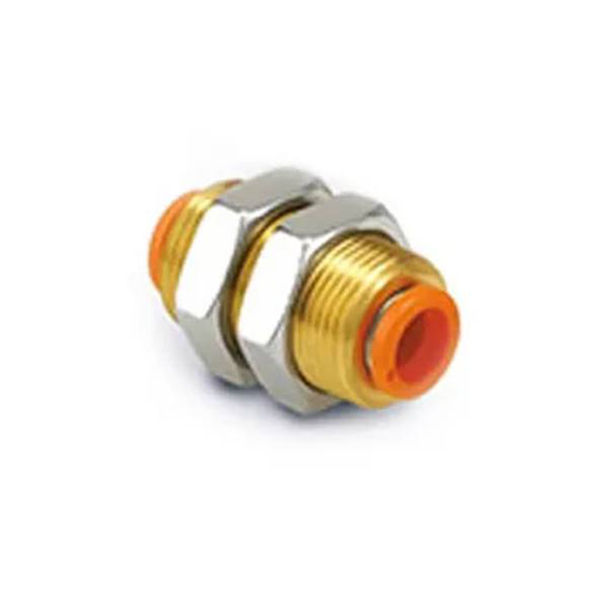

3.1 Tavallinen kahden putken laipioliitin (KQ2EXX-00)

  Rakenteen ominaisuudet:

     • Molemmissa päissä halkaisijaltaan samankokoiset työntöportit. Keskiosa niklatulla messinkikierteellä + lukkomutteri, kiinnitetty paneelin läpiviennin jälkeen

     • Suora virtauskanava ilman halkaisijan pienentämistä tai suunnan muutosta, minimaalinen painehäviö

     • Ilmaputket paneelin molemmilla puolilla voidaan liittää suoraan ilman ylimääräisiä sovittimia asennuksen jälkeen

3.2 Compact Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)

  Rakenteen ominaisuudet:

     • Pienikokoinen muotoilu, joka on optimoitu mikrolaitteille ja ohuille paneeleille, lyhyempi kokonaispituus ja pienempi kierteen halkaisija verrattuna standardiversioon

     • Soveltuu ohuille paneeleille ja ahtaisiin asennustiloihin, tiheisiin johdotusskenaarioihin

     • Samat suorituskykyparametrit kuin vakiomallissa, vain pienempi fyysinen koko

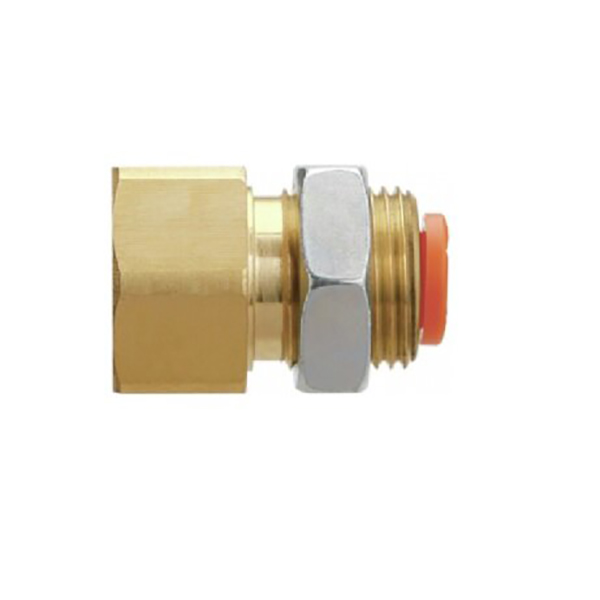

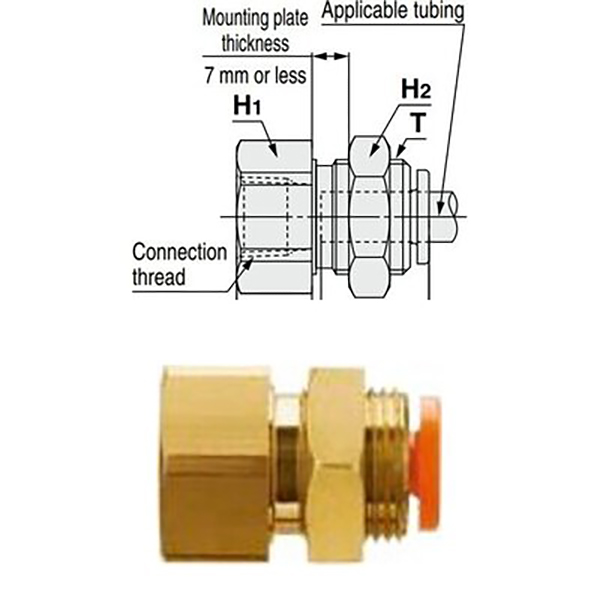

3.3 Naaraskierre putken väliseinän liittimeen (KQ2EXX-YY)

  Rakenteen ominaisuudet:

     • Toinen pää Rc-naaraskierre (kytke solenoidiventtiili, sylinteri, venttiilisaareke paneelin sisällä), toinen pää ulkoisen letkun työntöportti

     • Mukana kierreosa ja lukkomutteri paneelin läpivientiä ja kiinnitystä varten. Toteuta asennus: sisäinen kierreventtiili + ulkoinen ilmaputki

     • Kierreportti sopii suoraan vakiokierreventtiileihin; vain ulkopaneelin ulkopuolinen työntöportti siistiä johdotusta ja väärinkäyttöä varten

4. Yleiset tekniset tiedot (koko sarja)

5. Valinta- ja asennusohjeet

  Valintaopas

     • Ilmaputki ohjauskaapin / laitepaneelin läpi, letkut molemmilla puolilla → KQ2EXX-00

     • Solenoidi / sylinteri asennettu paneelin sisäpuolelle, putki ulkopuolella → KQ2EXX-YY

     • Pienoisvarusteet / ohut paneeli, rajoitettu tila → KQ2EXX-00J

  Asennusohjeet

  1. Paneelin reiän kokosuositus:
     •Φ4Φ6 putki: Suositeltu reiän halkaisija Φ15mm
     •Φ8Φ10 putki: Suositeltu reiän halkaisija Φ20mm
     •Φ12Φ16 putki: Suositeltu reiän halkaisija Φ24mm

  2. Paneelin paksuusraja: Vakioversio ≤7 mm; kompakti J-versio ≤5 mm

  3. Putken valmistelu: Leikkaa letku litteäksi ja purseetta. Työnnä kokonaan sisään, kunnes kuuluu naksahdus estääksesi vuodon.

  4. Mutterin kiinnitys: Kiinnitä kiristämällä mukana toimitettu lukkomutteri paneelin läpi kulkemisen jälkeen; Tyyppi A (integroitu tiivistetiiviste) ei vaadi PTFE-teippiä.

  5. Tyhjiökäyttö: Valitse tyyppi A NBR-tiivisteellä vakaan alipaineen säilyttämiseksi.

6. Vertailu vastaaviin malleihin

7. Tyypilliset sovellukset

     • Ohjauskaapin laipio: KQ2E06-00 ohjaa sisäisen letkun ulos kaapista ulkoisten sylinterien liittämistä varten, siisti johdotus

     • Solenoidiventtiilipaneelin kiinnitys: KQ2E06-01A venttiilin sisäpuolelle, vain työntöportti ulkoisesti esillä, siisti ja kosketuksenkestävä

     • Puhdastilan väliseinän läpivienti: Suljettu ilmalinjan läpivienti puhdastilan ja laitteiden välillä ilman, että puhdas ympäristö rikkoutuu

     • Tiheä johdotus kompakteille laitteille: KQ2E04-00J ohuelle paneelille pienissä koneissa tilan säästämiseksi monipiiriasettelussa
