Tuotemerkki: SOLH by Richge Technology | SMC KQ2N:n vastaava varsi, suora yhden kosketuksen kiinnitys
KQ2N on varsimainen suora pneumaattinen liitin. Toinen pää on uroskierre tai varsi, toinen pää hyväksyy PU/PA-ilmaletkun. Se korvaa suoraan SMC KQ2N -sarjan yhden kosketuksen liittimet. Käytetään laajasti pneumaattisissa piireissä ja tyhjiöputkissa. Asennus ilman työkaluja, yksinkertaisesti paina irrotuskaulusta asettaaksesi tai poistaaksesi letkun nopeasti.
Saatavilla neljä rakennetyyppiä:
Ulkokierteen varren tyyppi (M-kierre: M5)
Ulkokierrekaran tyyppi (Imperial kartiomainen R-kierre: 1/8,1/4,3/8)
• Samanhalkaisijainen varsi suora (-99 pääte): molemmissa päissä sama OD varsi
• Pienentävä varren suora sovitus: kaksi eri ulkohalkaisijalla olevaa vartta koon siirtymistä varten
Esimerkki: KQ2N04-M5
• KQ2N: Sarjakoodi, varsityyppinen suora sovitus
• 04: Putken ulkohalkaisija Φ4mm työntöpuolella
• M5 / 01S / 02S: Ulkokierteen erittely
• -99: Samanhalkaisijainen varsi suora sovitus
• 04-06: supistuva varren sovitus, ①Φ4 → ②Φ6
|
Koodisegmentti |
Kuvaus |
|
KQ2N |
Sarjakoodi: Varsityyppinen suora työntöliitin |
|
04/06/08/10/12/16 |
Putken ulkohalkaisija ΦD (mm) |
|
M5 |
Metrinen ulkokierre M5 × 0,8 |
|
01S/02S/03S |
Imperial R kartiokierre: R1/8, R1/4, R3/8 |
|
-99 |
Samanhalkaisijainen varsi suora sovitus, molemmissa päissä sama ulkohalkaisija |
|
Kaksinumeroiset numerot, esim. 04-06 |
Karan kaventava kiinnitys: ① sisääntulo OD, ② ulostulo OD |
|
Tuote |
Parametri |
|
Sovellettava letku |
PU-polyuretaaniputki, PA-nylonputki |
|
Käyttöpaine |
0 ~ 1,0 MPa, yhteensopiva alipainepiirin kanssa |
|
Käyttölämpötila |
0℃ ~ +60℃ |
|
Rungon materiaali |
Muoviset elin; Nikkelipinnoitettu messinki kierreosa, korroosionkestävä |
|
Tiivistysteho |
Erinomainen kierteen tiivistys |
|
Yhteysmenetelmä |
Push-in; puristuskaulus putken irrottamiseksi |

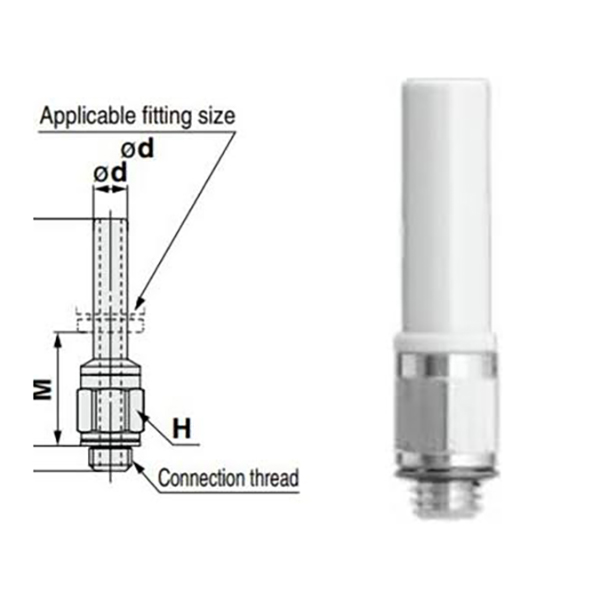

4.1 Metric M -uroskierreversio
|
Malli |
Kierre |
Putki ΦD |
|
KQ2N04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2N06-M5 |
M5 × 0,8 |
Φ6 |

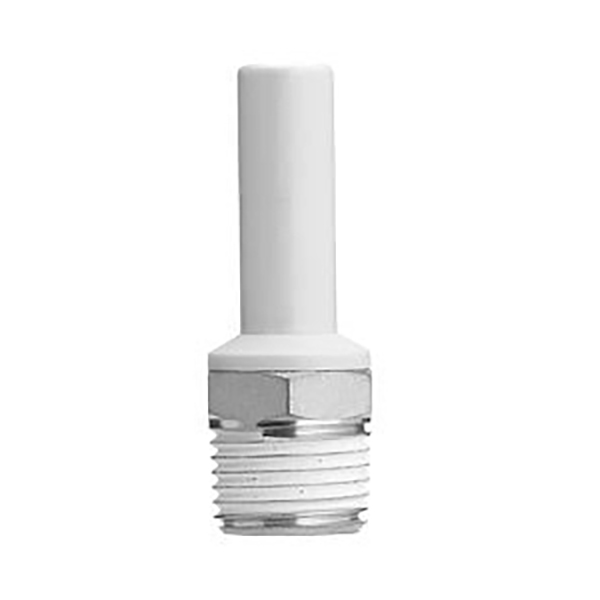

4.2 Imperial R kartiomainen uroskierreversio
|
Malli |
Lanka R |
Putki ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

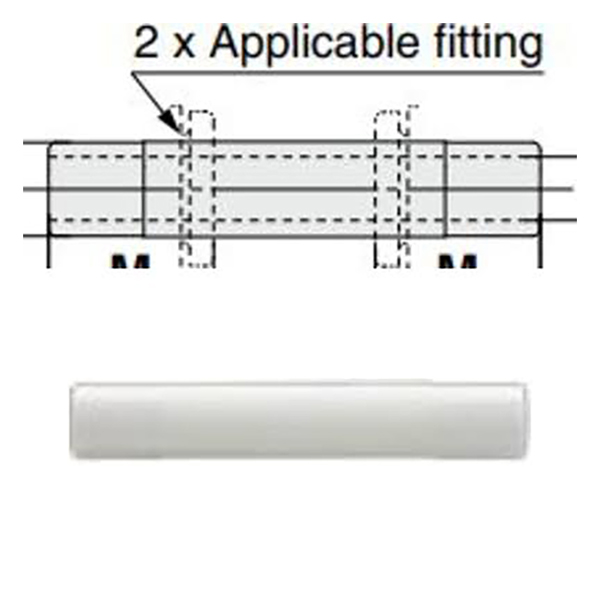

4.3 Halkaisijaltaan yhtäläinen varsisuora (-99-sarja)
|
Malli |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

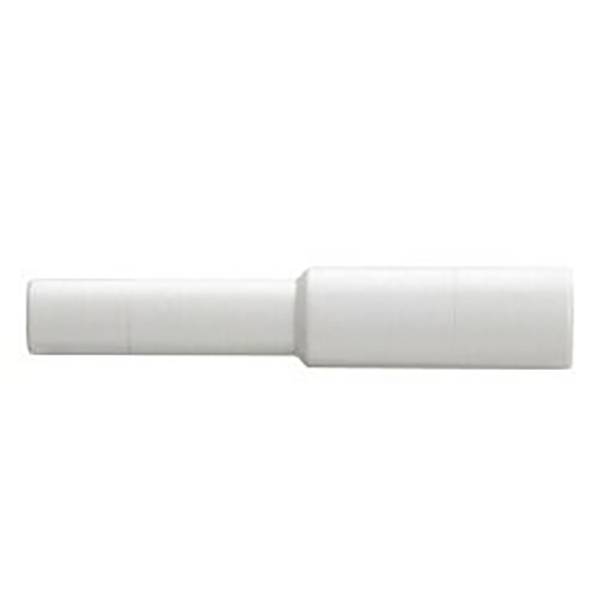

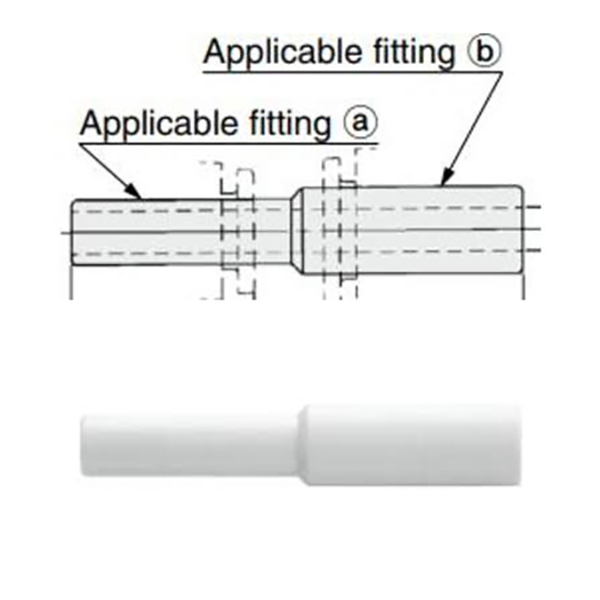

4.4 Varren suoran sovituksen pienentäminen
|
Malli |
① Varren OD |
② Varren ulkohalkaisija |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Muovirunko niklatulla messinkikierteellä korroosionkestävyyttä ja luotettavaa kierteiden tiivistystä varten
• Yhteensopiva PU-polyuretaaniilmaputken ja PA-nailonputken kanssa
Nimelliskäyttöpaine 0 ~ 1,0 MPa, sopii tyhjiöalipainepiireihin
• Käyttölämpötila-alue: 0℃ ~ +60℃
• Yksinkertainen asennus: pidä putken pää sileänä ja aseta se suoraan sisään; paina etummainen vapautuskaulus vetääksesi letkun ulos purkamista varten
Automaatiokoneet, robottikäsivarret, tyhjiöadsorptiojärjestelmät, pneumaattiset kalusteet, ilmakompressoriputket. Suora vaihto maahantuoduille SMC KQ2N -sarjan liittimille.
