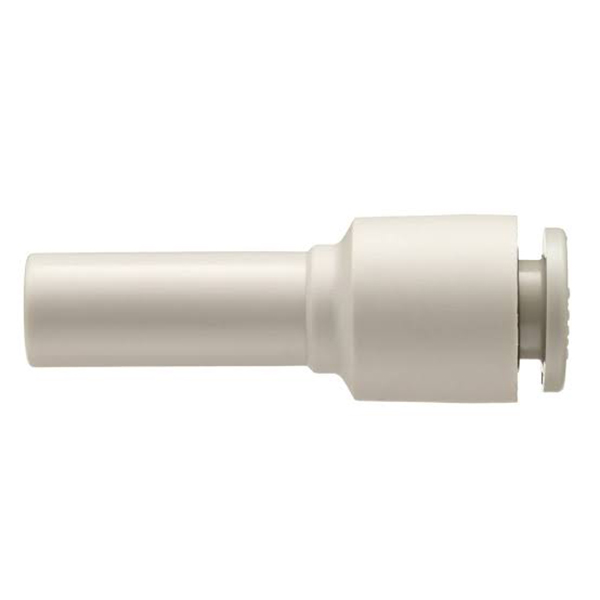

KQ2R Push Fit naaraspäätykorkki muovia

SOLH KQ2R -sarjan pienennyssuora työntöliitin | Erihalkaisijainen putkiliitin

Tuotemerkki: SOLH by Richge Technology | SMC KQ2R:ää vastaava pelkistävä suora yhden kosketuksen pneumaattinen kiinnitys

1. Tuotteen yleiskatsaus

     KQ2R on KQ2-sarjan supistava suora työntöliitin, joka tunnetaan myös erihalkaisijaisena putkiliittimenä. Se on erityisesti suunniteltu kahden eri ulkohalkaisijan omaavan ilmaputken yhdistämiseen, mikä on yksi yleisimmin käytetyistä supistusvarusteista pneumaattisissa järjestelmissä.

2. Mallin ja rakenteen selitys

  Malliesimerkki: KQ2R06-08
     KQ2: SMC:n 2. sukupolven yhden kosketuksen kiinnityssarja
     R: Supistus, pienentää suoraa rakennetta
     06: Portin ① putken ulkohalkaisija (mm, Φ6 mm)
     08: Portin ② putken ulkohalkaisija (mm, Φ8mm)

  Rakenteelliset ominaisuudet

     • Molemmissa päissä on vakiona KQ2 yhden kosketuksen portit; toinen pää pienelle OD-putkelle ja toinen suurelle OD-putkelle suoralla sisäisellä virtauskanavalla, mikä mahdollistaa inline-liitännät erihalkaisijaisille letkuille.

     • Tasainen kartiomainen siirtyminen kanavan sisällä, pienempi painehäviö verrattuna jaettuun kokoonpanoon (suora sovitus + erillinen supistus). Ihanteellinen virtaus- ja painehäviöherkille pneumaattisille piireille.

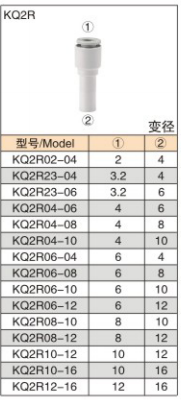

3. Täydellinen erittelytaulukko

4. Yleiset tekniset tiedot (yhdenmukainen koko KQ2-sarjan kanssa)

5. Valinta- ja toimintaohjeet

   Valintasääntö: Valitse KQ2R kahden eri ulkohalkaisijaputken inline-liitännälle, ylimääräisiä yhdistettyjä liittimiä ei tarvita.

     • Putken pää on leikattava tasaiseksi ja purseeton. Työnnä letku kokonaan sisään, kunnes kuuluu "naksahdus" ilmavuodon välttämiseksi.

     • Irrottaminen: paina portin vapautuskaulusta ja vedä letkua ulospäin; älä vedä raa'alla voimalla.

     • Painehäviö kasvaa suuremman halkaisijaeron myötä. Suosi malleja, joissa halkaisijaero on pieni korkean virtauksen olosuhteissa.

6. Tyypilliset sovellusskenaariot

     • Putken halkaisijan muutos: Muunna pääputki Φ8 putkeksi Φ6-putkeksi KQ2R06-08:n kautta, jotta se sopii erikokoisiin sylintereihin ilman ylimääräisiä sovittimia.

     • Koneen jälkiasennus: Yhdistä vanhan laitteen Φ6-letku uuden koneen Φ8-letkuun yhteensopivuuden varmistamiseksi, koko letkua ei tarvita.

     • Tyhjiöpiirin liitäntä: Yhdistä erihalkaisijaisia ​​tyhjiöjohtoja. Vähävuotoinen rakenne ylläpitää vakaan alipainetason.
