KQ2X / KQ2XD -sarjan pienentävä monisuuntainen työntösovitus

SOLH KQ2X / KQ2XD -sarjan supistava Y & monisuuntainen työntösovitus | SMC:tä vastaava pneumaattinen jakaja

Tuotemerkki: SOLH by Richge Technology | SMC KQ2X / KQ2XD Vaihto, Y- ja 4-suuntainen työntöjakaja

1. Tuotteen yleiskatsaus

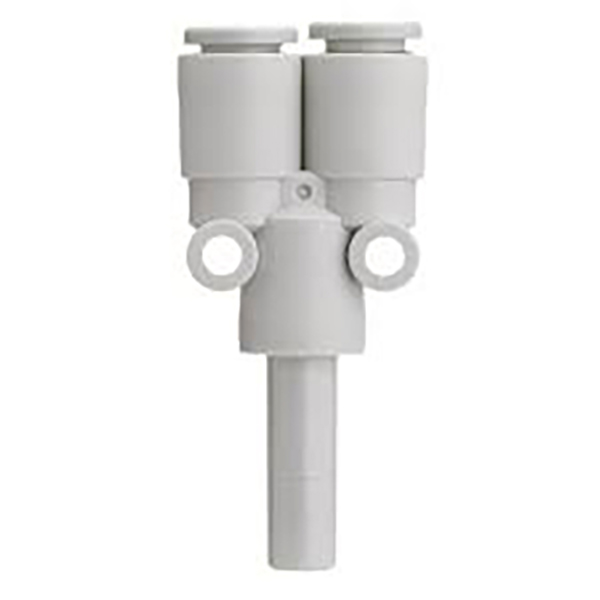

KQ2X-sarja: Y-tyypin jakaja, 1 sisään 2 ulos

     KQ2X on Y-muotoinen 1-2-vähentävä työntöliitin. Portti ② on yksivarsiportti; Portti ① koostuu kahdesta identtisestä push-in-portista. Se jakaa yhden sisääntulevan ilmavirran kahteen halkaisijaltaan samansuuruiseen ulostuloon, joissa on erikokoiset tulo- ja poistoputket, mikä mahdollistaa pneumaattisten piirien ja tyhjiölinjan haaroittamisen.

     Materiaali: PBT-muovirunko, NBR-tiivisterenkaat. Yhteensopiva PU / PA pneumaattisten letkujen kanssa. Nopea push-to-connect-kokoonpano, PTFE-teippiä ei tarvita.

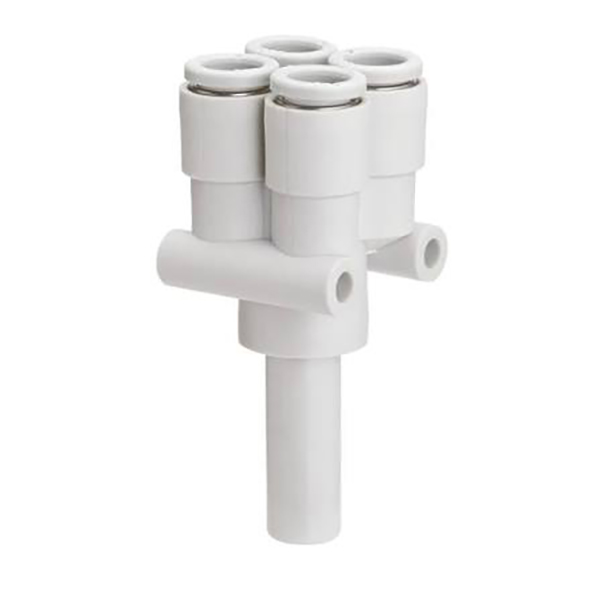

KQ2XD-sarja: Ristityyppinen 4-suuntainen jakaja, 1 sisään 4 ulostuloa

     KQ2XD on 1:stä 4:ään pienentävä moniporttinen push-in-liitin. Portti ② on yksivarsiportti; Portti ① sisältää neljä identtistä push-in-porttia. Se jakaa yhden ilmansyötön neljään halkaisijaltaan samankokoiseen haaraan pienentävällä rakenteella, mikä säästää asennustilaa. Ihanteellinen usean aseman miniatyyriimuriin tai pneumaattiseen jakeluun.

Materiaali sama kuin KQ2X: PBT-runko + NBR-tiivisteet, työntörakenne, yhteensopiva PU- ja nylon-ilmaletkujen kanssa.

2. Mallikoodin selitys

KQ2X-sarja

  Muoto: KQ2XXX-XX
     Kaksi ensimmäistä numeroa: Kahden haaraportin putken OD (portti ①)
     Kaksi viimeistä numeroa: päätuloaukon varren ulkohalkaisija (portti ②)
     Esimerkki: KQ2X04-06 → Portti ①: kaksi × Φ4 push-in-porttia; Portti ②: Φ6 varsi

KQ2XD-sarja

   Muoto: KQ2XDXX-XX
     Kaksi ensimmäistä numeroa: Neljän haaraportin putken OD (Port ①)
     Kaksi viimeistä numeroa: päätuloaukon varren ulkohalkaisija (portti ②)
     Esimerkki: KQ2XD04-06 → Neljä × Φ4 porttia portissa ①; Portti ②: Φ6 varsi

3. Tärkeimmät tekniset tiedot ja asennusopas

Asennusohjeet

     • Leikkaa letku suorassa ja pystysuorassa, työnnä se kokonaan liittimeen, kunnes se asettuu paikalleen.

     • Putken irrottaminen: paina irrotusrengasta ensin ja vedä sitten letku ulos.

Erottamisen opas

     • KQ2X: 1 sisääntulo, 2 ulostuloa (Y-tyypin 2-tiejakaja)

     • KQ2XD: 1 sisääntulo, 4 ulostuloa (ristikkäinen 4-suuntainen jakaja)

Sovellusskenaariot

     • Tyhjiöpiirin jakelu useille imukupeille automaatiossa

     • Pneumaattinen haara pienille jigeille, 3C- ja pakkauslaitteille

     • Kompakti jakotukki monen aseman miniatyyriimumoduuleille

     • Robottipääteefektorin ilmalinjan jakaminen pienemmällä jalanjäljillä
