AKH / AKB -sarjan pikaliitännäinen takaiskuventtiili

SOLH AKH / AKB -sarjan pikaliitintakaiskuventtiili (holkkityyppi)

Tuotemerkki: SOLH by Richge Technology | Integroitu yksisuuntainen venttiili + työntöliitin

1. Tuotteen yleiskatsaus

  AKH / AKB -sarja on integroitu komponentti, joka yhdistäätakaiskuventtiili + pikakiinnitys, suunniteltu takaisinvirtauksen estoon, paineen pitämiseen ja tyhjiön katkaisuun pneumaattisissa piireissä. Kompakti koko, nopea asennus ja erittäin alhainen halkeilupaine.

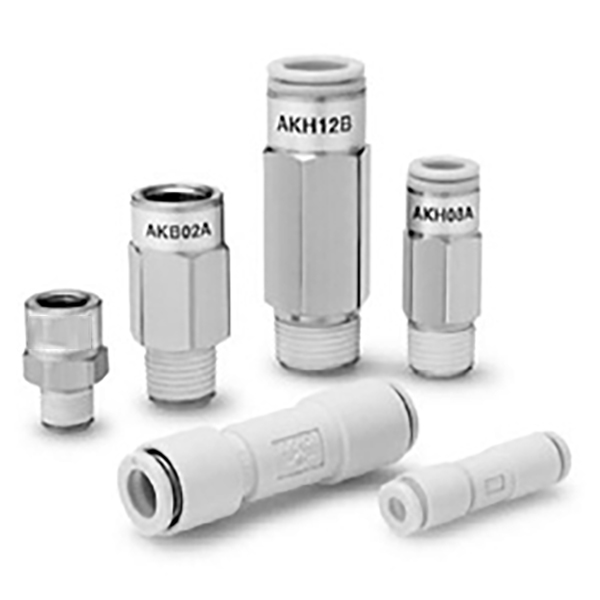

  Ydinero AKH:n ja AKB:n välillä

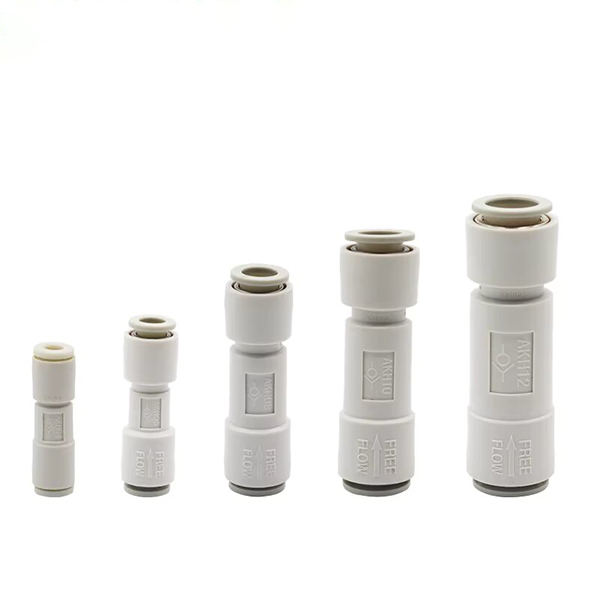

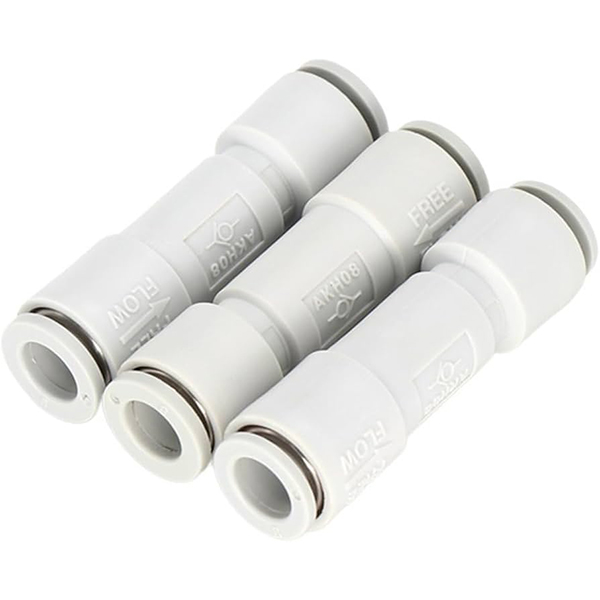

   AKH: Kaksinkertainen työntöportti suora holkkityyppi, molemmat puolet ilmaletkua varten (Φ4 ~ Φ12).

   AKB: Yksi ulkokierre + yksi ulkokierreholkkityyppi, estämään takaisinvirtauksen kierreporttien välillä

• AKB-A: Virtaussuunta → Ulkokierre → Ulkokierre

• AKB-B: Virtaussuunta → Ulkokierre → Ulkokierre

2. Ydinominaisuudet

  1. Erittäin alhainen halkeilupaine:0,005 MPa (5 kPa), sopii tyhjiöjärjestelmiin (-100 kPa ~ 1 MPa)

  2. Suuri virtausnopeus: Suuri tehollinen poikkipinta-ala ja pieni virtausvastus

  3. Push-in pikakiinnitys: Yhteensopiva PU / PA nylon / pehmeä nylon putken kanssa; kuuluu "naksahdus", kun letku lukittuu paikalleen

     • Materiaali: Venttiilin runko PBT / sinkkiseos; asennus niklattu messinki; tartuntaleuat SUS304 ruostumatonta terästä

     • Suurin käyttöpaine: 1,5 MPa

     • Käyttölämpötila: -5 ℃ ~ +60 ℃ (ei jäätymistä)

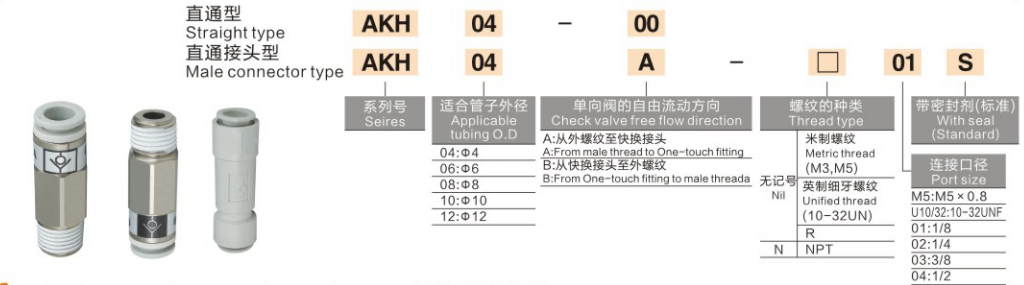

3. Mallikoodin määritelmä ja esimerkkejä

 1. AKH (kaksoispush-in-tyyppi)

      • AKH06-00: AKH-sarja, Φ6 putki, kaksi sisääntyönnettävää porttia (-00 = ei kierrettä)

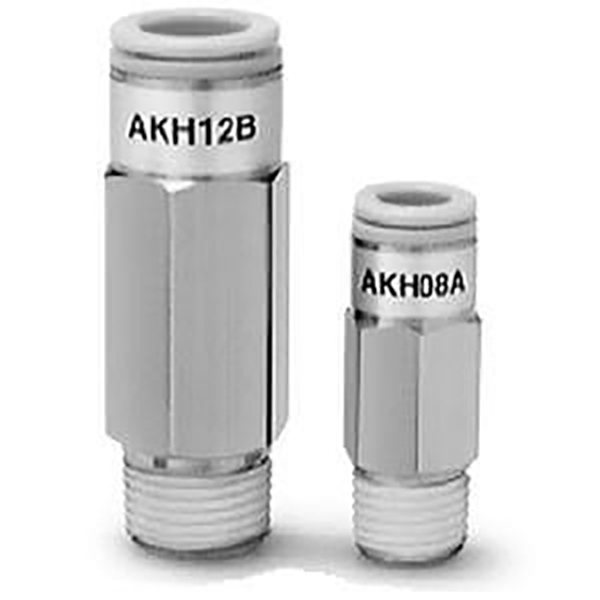

      • AKH08A-02S: AKH-sarja, Φ8 putki, R1/4 ulkokierre, valmiiksi levitetty kierretiiviste S

  2. AKB (kierreholkkityyppi)

     • AKB02A-02S: AKB-sarja, R1/4-kierre, tyypin A virtaussuunta (uros → naaras), esipinnoitustiiviste S

4. Vakiotiedot

 1. AKH – kaksoispush-in-takaiskuventtiili

  2. AKB – kierreholkin vastaventtiili

5. Tyypilliset sovellukset

     • Sylinterin paineen pito: Estä kuorman uppoaminen tai ajautuminen

     •. Tyhjiöpiiri: Vältä tyhjiövuotoa (ihanteellinen alhaiselle halkeilupaineelle)

     •. Kaksoispumpun lukitus: Suojaa matalapainepumppua korkeapaineiselta vastavirtaukselta

     • Haarapiirin takaisinvirtauksen esto: Itsenäinen paineenpito useille toimilaitteille

6. Vertailu muihin takaiskuventtiileihin

     • AKH / AKB: Integroitu nopea työntö-/holkkirakenne, kompakti ja nopea asennus, suora letkuliitäntä

     • AK2000 / AK4000: Kierreputkityyppi, suurempi virtauskapasiteetti, ilman työntöportteja

     • AKP: Jäännöspaineen rajoituksella, tarkoitettu turvapneumaattisille piireille
