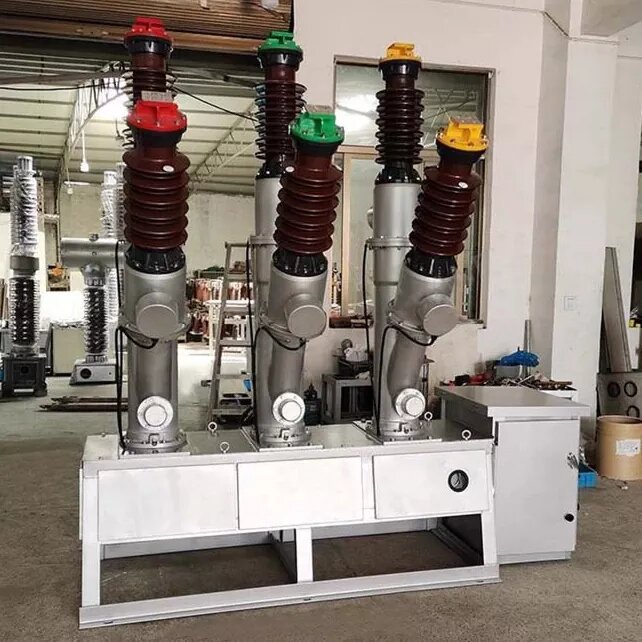

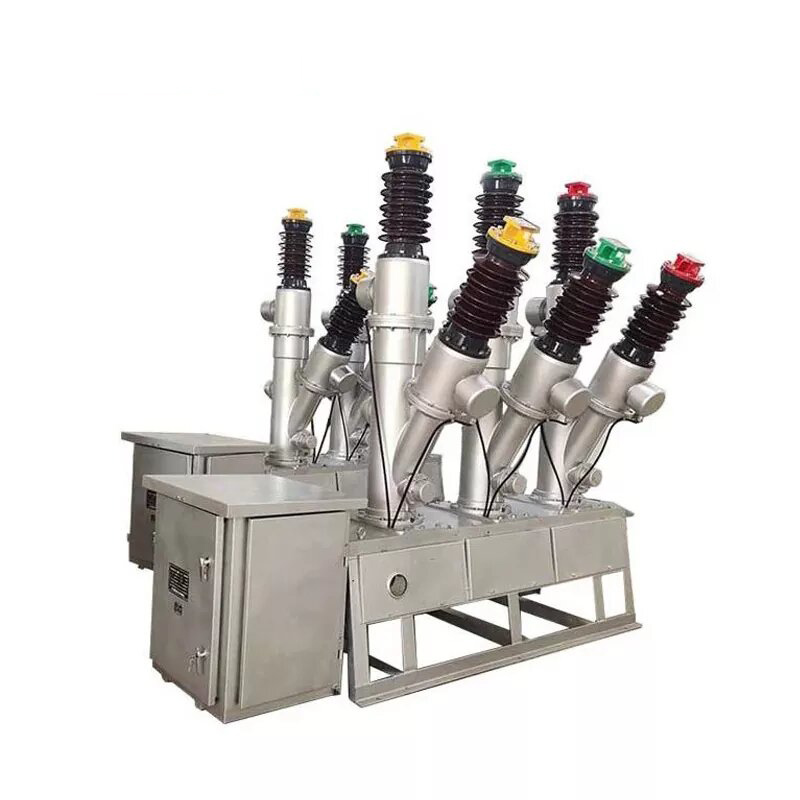

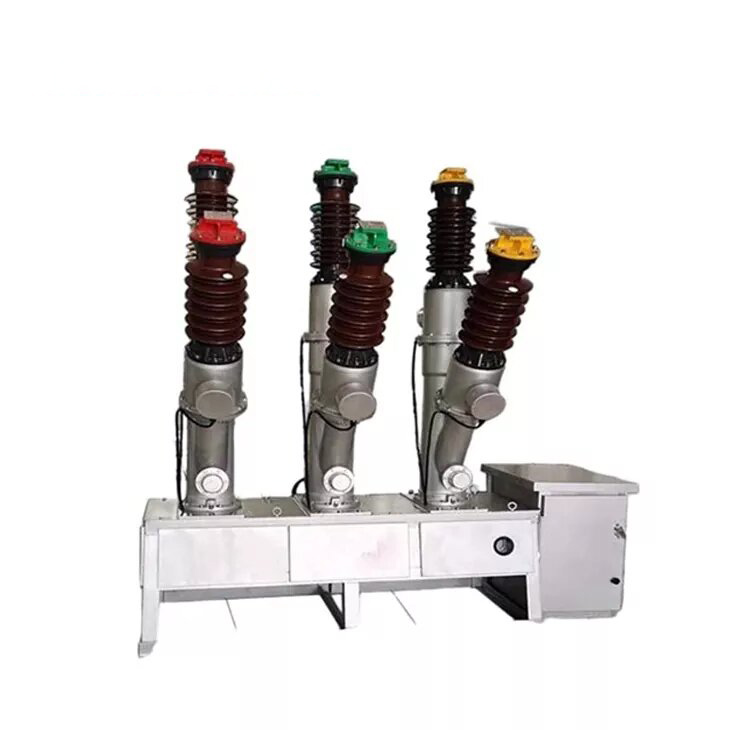

LW8-40,5 35KV Outdoor AC High jännite SF6-katkaisija

LW8-40,5 35KV Outdoor AC High jännite SF6-katkaisija

       LW8 (A) -40.5 AC SF6 -katkaisija on kolmivaiheinen, 50 Hz: n ulkojännite-sähkölaite, joka on suunniteltu käytettäväksi sähköjärjestelmissä, joiden nimellisjännite on 40,5 kV. Siinä käytetään SF6-kaasua kaaren sammutus- ja eristävänä väliaineena, pakatun kaasukaarin poistomekanismin avulla, mikä tarjoaa erinomaisen keskeytymiskyvyn. Tämä katkaisija soveltuu voimalaitosten, voimalaitosten ja jakeluverkkojen sovelluksiin, joissa se voi luotettavasti vaihtaa sekä nimellis- että oikosulkuvirroita. Se on myös ihanteellinen käytettäväksi linkin katkaisijana tai kondensaattoripankkien katkaisemiseen. Laite sisältää sisäänrakennetun virran muuntajan mittausta ja suojausta varten, mikä tekee siitä erinomaisen valinnan vanhemman katkaisijan järjestelmien päivittämiseen.

Tuoterakenne

Katkaisijalla on posliinipylväsmalli, jossa on kolme erillistä vaihetta, joista kukin on varustettu erillisellä kaari-poistokammiolla, joka on täytetty paineilmalla. Kolmivaiheinen kaasu on kytketty kupariletkillä. Katkaisijan keskeisiin komponentteihin kuuluvat posliinikotelo, virran muuntaja, kaaren sammutuskammio, absorburi, käyttömekanismi, voimansiirtolaatikko, pohjakehys, kytkentävarsi ja jouset. Posliiniholkki toimii tukena ja eristyksenä katkaisijan pääpiirin kytkemiseksi sähköjärjestelmään. Se on myös osa paineastiaa, joka tarjoaa vankan voiman ja varmistaa ilmatiiviyden.

Sovellukset:

 Voimansiirto ja jakelu: Soveltuu käytettäväksi sähköasemissa, muuntaja -asemissa ja tehonjakeluverkoissa.

 Kytkentätoimenpiteet: Kohdat tehokkaasti nimellisvirrat, oikosulkuvirrat ja hätäympäristöt.

Kapakonipankkisuojaus: Voi katkaista kondensaattoripankit turvallisesti varmistaen sujuvan järjestelmän toiminnan.

 Idealinen vaihto: Upea vaihtoehto korvata järjestelmän vanhemmat, vanhentuneet katkaisijat.

Ympäristöolosuhteet:

Arvallisuus: enintään 3000 metriä merenpinnan yläpuolella.

 Aambient lämpötila: -30 ° C - +45 ° C.

Pollution -taso: Soveltuu ympäristöihin, jotka luokitellaan tasoksi II, III tai IV.

Humisteetti: Päivittäinen keskimääräinen kosteus ei ylitä 95%, kuukausittainen keskiarvo on enintään 90% (25 ° C: ssa).

Valaripaine: Enintään 700PA, mikä vastaa tuulen nopeutta jopa 34 m/s.

US -olosuhteet: Ihanteellinen alueille, jotka eivät ole syttyviä materiaaleja, räjähdysriskejä, kemiallista korroosiota ja vakavia värähtelyjä.

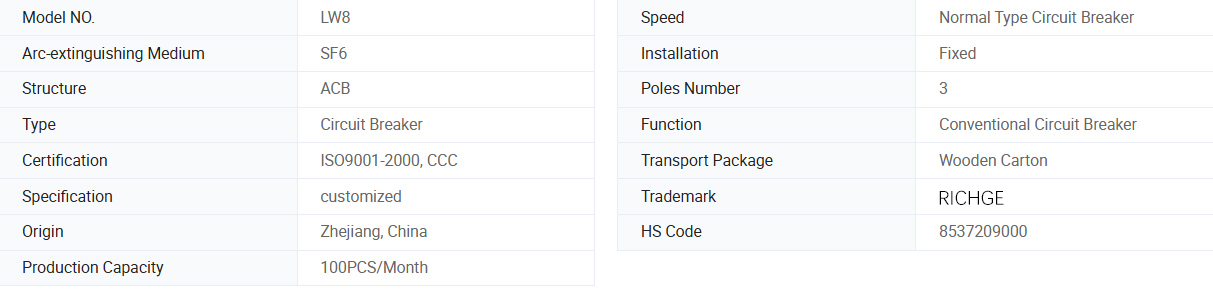

Perustiedot.

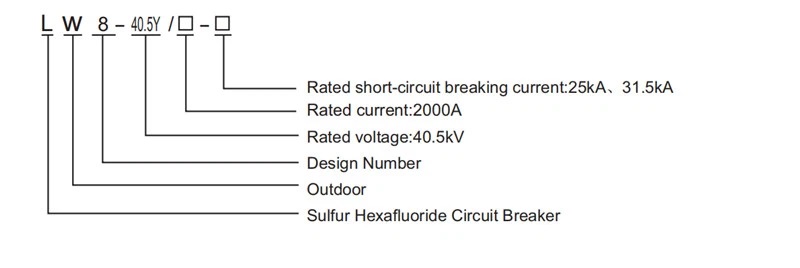

Mallin kuvaus

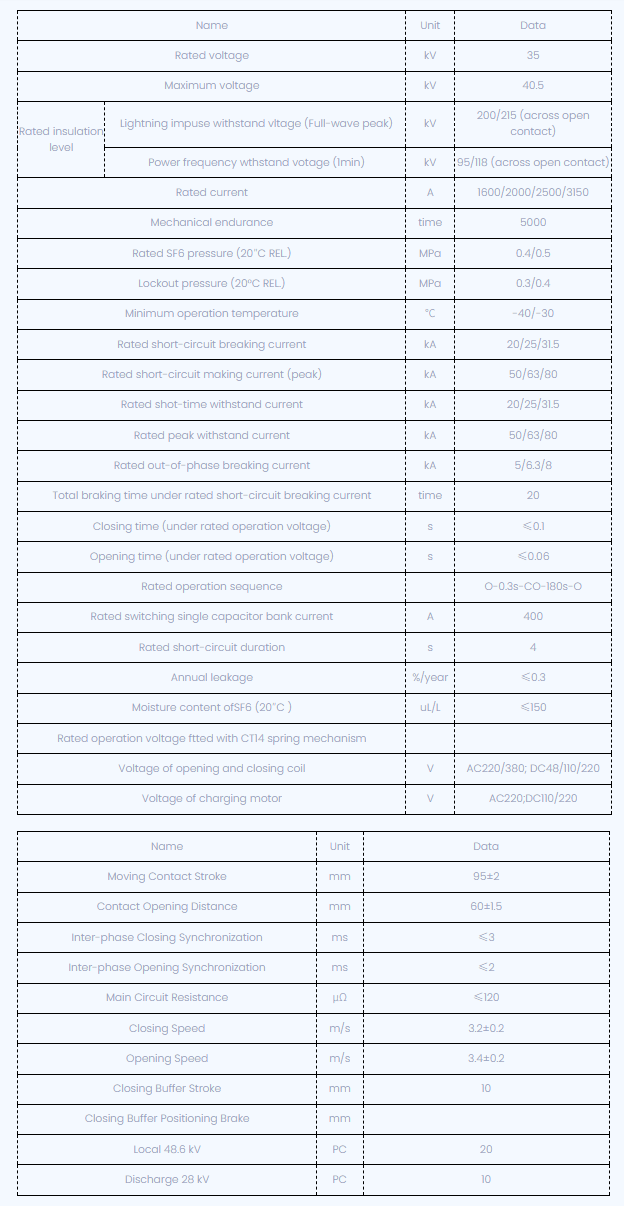

Tekniset parametrit

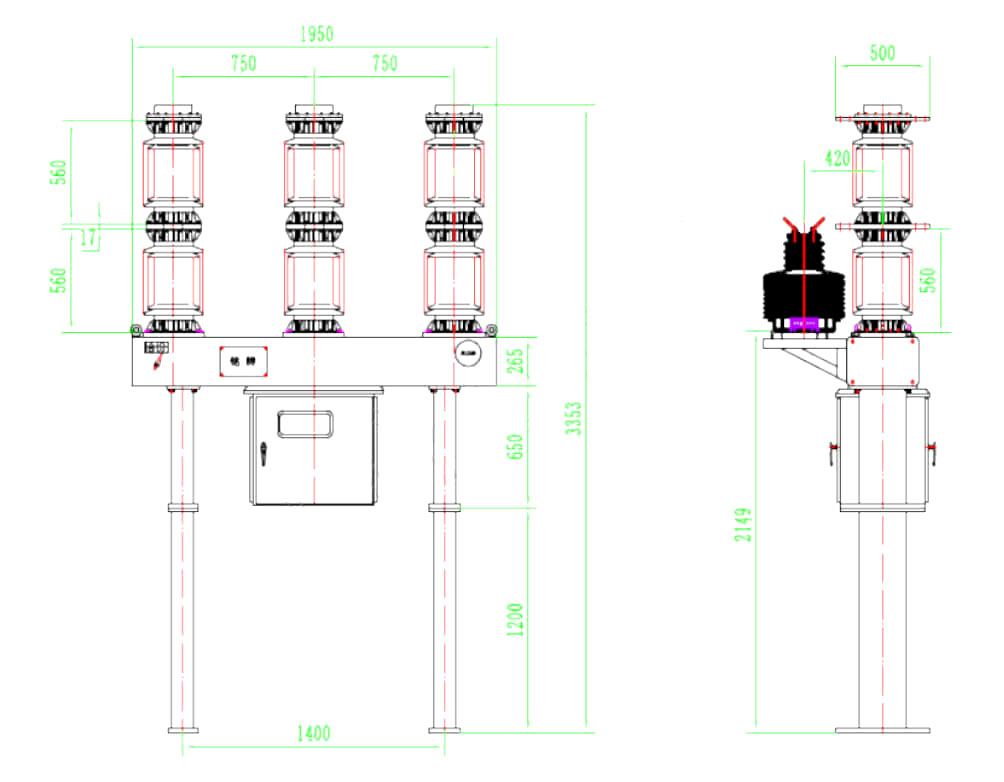

Tekninen piirustus

LW8-40,5 SF6 Circuger -tilausohjeet

1: Katkaisijamalli, tekniset tiedot;

2: Nimellis sähköparametrit (jännite, virta, murtovirta jne.)

3: ympäristöolosuhteet (ympäristön lämpötila, korkeus, ympäristön pilaantumistaso);

4: Toimilaitteen käyttöjännite ja moottorijännite;

5: Sisäisten tai ulkoisten virran muuntajien luku-, nykyisuhde ja tason yhdistelmä. Toissijainen kuorma;

6: Varaosien, erikoistyökalujen ja laitteiden nimi ja määrä (on tilattava erikseen).

Faq

1. Oletko kauppayritys vai valmistaja?

  Olemme ammattimainen tehdas, jolla on 10 vuoden kokemus korkean ja matalan jännitteen kytkinlaitteiden, sähköaseman, muuntajien, kaapelin jakelulaatikon ja erilaisten sähkölaitteiden, kuten tyhjiökatkaisimien, kuorman katkaisukytkimien jne., Alkulla

  Tehtaamme on erinomainen Kiinan valtionverkkoyhtiön toimittaja.

2. Hyväksytkö räätälöityjä palveluita?

   Tarjoamme OEM/ODM -palvelua ja voimme tulostaa logosi tuotteeseen. Ammatillinen tekninen ja lainaustiimimme voi tarjota tyydyttävän projektin piirustuksen ja parametriesi mukaan.

3. Mikä on MOQ?

     MOQ on 1 kappale.

4. Kuinka kauan toimitusaika on?

   Se riippuu tuotevaatimuksestasi ja määrästä. Yleensä on saatavana 5 ~ 10 työpäivää.

5. Kuinka ratkaiset laatuongelmat?

   Anna yksityiskohtaiset valokuvat laatuongelmista.  Teknisen ja laadun testausosastomme analysoi. Teemme tyydyttävän ratkaisun 2 päivän kuluessa.

6. Mitkä ovat maksuehdot?

     30% T/T etukäteen, 70% ennen lähetystä.  West Union, L/C ovat myös hyväksyttäviä.
