2S-sarjan 2/2-tie nestemäinen solenoidiventtiili (suoratoiminen + pilottiohjattu)

Merkki:Richge Technologyn SOLH

Tuotteen yleiskatsaus

  1. SOLH 2S -sarjat ovat 2/2-tie normaalisti suljettuja nesteen sulkumagneettiventtiilejä, jotka on jaettu kahteen kokonaiseen tuotelinjaan:

     -- Suoravaikutteinen 2S (030/050 pieni aukkosarja)

     -- Pilottikäyttöinen 2S (150-500 iso aukkosarja)

  2. Suunniteltu puhtaan veden, paineilman, voiteluöljyn, jäähdytysleikkausnesteen ja heikosti syövyttävien nesteputkien automaattiseen päälle/pois-ohjaukseen. Kompakti integroitu rakenne vuotamattomalla tiivisteellä; käämit tukevat pitkäaikaista jatkuvaa jännitystä.

     -- Suoravaikutteinen tyyppi: Täysi aukko 0 MPa nollapaine-eron alla, ihanteellinen matalapaineisiin mikronestehaaroihin

     -- Pilottikäyttöinen tyyppi: Suuri poraus ja suuri virtauskapasiteetti suurikokoisille pääsyöttöputkille

  3. Soveltuu laajasti työstökoneiden jäähdytyspiireihin, puhdistusruiskutuslinjoihin, ilmakompressorin tyhjennysjärjestelmiin, vedenkäsittelylaitteisiin, elintarvikepakkausnesteen automaatioon.

Kaksi tuotelinjaa Täysi luokitus: Suoratoiminen NC VS Pilot-Operated NC

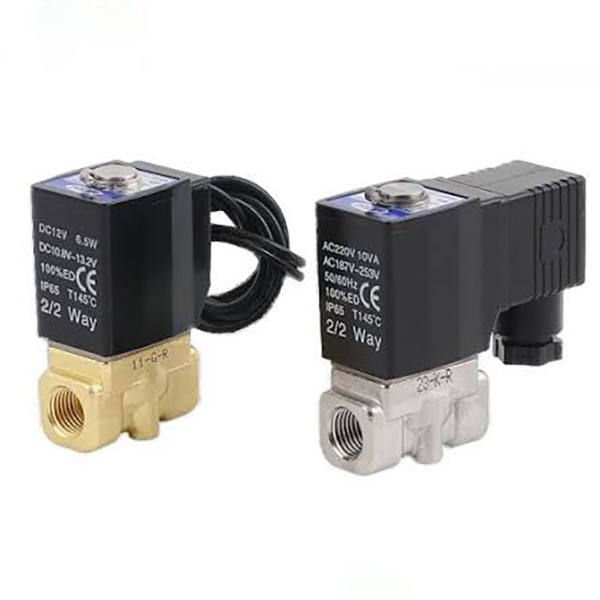

 1. 2S Suoratoiminen normaalisti suljettu (malliesimerkki: 2S-L030-08)

     -- Toimintaperiaate:Ei ylimääräistä ohjaajan ilmakammiota; sähkömagneettinen kela vetää suoraan ankkurivartta venttiilin istukan avaamiseksi/sulkemiseksi. Täysin auki jopa alle 0 MPa nolla veden/ilman paineen.

        * Virta pois päältä: Jousi painaa tiivistettä katkaistakseen putkiston nesteen kokonaan；

        * Virta PÄÄLLÄ: Käämi vetää ankkuria ylöspäin avatakseen venttiiliportin nesteen kulkua varten

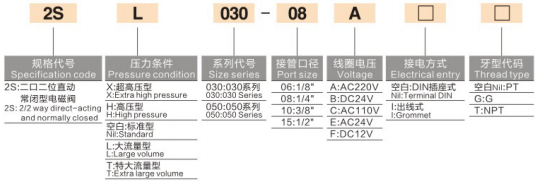

    -- Täydellinen mallikoodaussääntö:2S - Paineliite - Kokosarja - Portin kierre - Kelan jännite - Johdotustyyppi - Kierteen vakio

        * 2S: Suoratoiminen 2/2-tie NC-solenoidiventtiili

        * Paineluokan pääte: tyhjä = vakio / L = suuri virtaus / T = erittäin suuri virtaus / H = korkea paine / X = erittäin korkea paine

        * Kokosarja: 030 (mini), 050 (keskikokoinen)

        * Porttikoodi: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Jännitekoodi: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

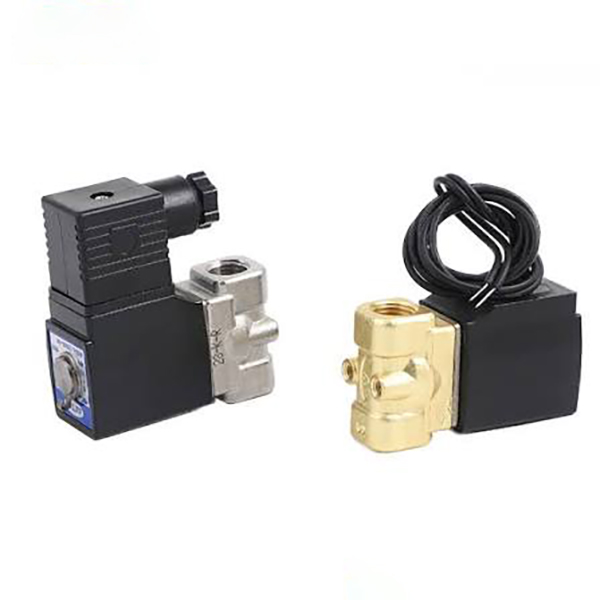

        * Johdotus: Tyhjä = DIN-pistoke, I = Kaapelin johdintyyppi

        * Kierre: Tyhjä = PT kartiokierre, G = G rinnakkainen BSPP, T = NPT amerikkalainen kierre

     -- Keskeiset edut:

        * Nollapaine-eron käynnistys, ei minimikäyttöpainerajaa, vakaa toiminta mikro-matalapaineisiin nestepiireihin

        * Erittäin kompakti runko, mielivaltainen asennuskulma ilman painovoiman rajoituksia

        * Millisekunnin nopea vaste nopeaan päälle-poiskytkentäjaksoon

     -- Sovellusskenaariot:

       Pieni CNC-työstökoneen jäähdytysöljysuihku, minipesukoneen mikrospray, 3C-laitteiden mikroilma/vesikatkaisu, tyhjiö-apuvesisyöttö, pienet haaraputket (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Closed Series

     -- Toimintaperiaate:Sisäänrakennettu miniatyyri ohjauksen ohjausaukko; käyttää keskimääräistä putkilinjan painetta nostaakseen pääkalvon/kelan. Täyteen avautumiseen vaaditaan vähintään 0,05 MPa paine-ero. Kela ohjaa vain pientä ohjausilmareikää alhaisella virrankulutuksella.

        * Virta pois päältä: Ohjausreikä tiivistetty, ylävirran paine puristaa päätiivisteen sulkemaan putkilinjan

        * Virta PÄÄLLÄ: Ohjauskammion paine vuotaa, keskipaine nostaa pääkelaa suuren nestemäärän virtaamiseksi; suurin aukon koko jopa Φ50 (G2 tuumaa)

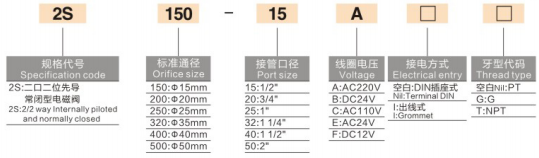

     -- Täydellinen mallikoodaussääntö:2S - Aukon koko - Portin kierre - Kelan jännite - Johdotustyyppi - Vakiokierre

        * 2S: Pilottiohjattu 2/2-tie NC-solenoidiventtiili

        * Aukon rungon koko: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Porttikoodi: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Jännite-/johdotus-/kierrekoodit ovat täysin yhdenmukaisia ​​suoratoimisten varianttien kanssa

    -- Keskeiset edut:

        * Suuri suora läpireikä, erittäin suuri virtausnopeus, minimaalinen putkilinjan painehäviö koko linjan keskitetylle vesi-/ilmansyöttöjohdolle

        * Pieni matalatehoinen käämi käyttää suurireikäistä venttiilirunkoa, vähän lämpöä, sopii 24 tunnin jatkuvaan jatkuvaan käyttöön

        * Leveä virtauskanava, jota ei ole helppo tukkia, yhteensopiva teollisuuden kiertävän jäähdytysveden kanssa, joka sisältää pieniä suspendoituneita epäpuhtauksia

     --Sovellusskenaariot:

        Ilmakompressorin pääimu-/tyhjennysputket, suuret kokoonpanolinjan suihkupuhdistuspäävesipiirit, bulkkivedenkäsittelyn jakoputket, pääöljylinjojen jäähdytysleimauslaitteet, raskaat teollisuuden vesihuoltojärjestelmät.

Yleiset jaetut tuoteominaisuudet (suora + pilottiohjattu)

  1. Normaalisti suljettu (NC) -toiminto Tehdasoletus

     Automaattinen virrankatkaisu, kun virta katkeaa, estää nesteen ylivuodon ja vuodot laitteiston sammutuksen aikana järjestelmän turvallisuuden parantamiseksi.

  2. Useita valinnaisia ​​tiivistemateriaaleja

     -- Vakio NBR-nitriilikumi: Yleiskäyttöinen vedelle, ilmalle ja voiteluöljylle

     - Valinnainen EPDM-etyleenipropeeni: hapon/alkalin kestävä, kuuma vesi ja elintarvikekäyttöön tarkoitettu puhdas neste

  3. Kestävä korkean lämpötilan matalatehoinen kela

     Lämmönkestävä eristyskela pitkäkestoiseen jatkuvaan jännitteeseen, palonkestävä vakaa eristys; kaksi kytkentävaihtoehtoa (DIN-liitin / johdin) joustavaan kaappiasetteluun.

  4. Multi International Thread Standards for Export

     PT British kartio, G BSP rinnakkain, NPT American kierre valinnainen, yhteensopiva kotimaisen automaation ja ulkomaisten tuotantolinjojen kanssa.

  5. Full Pressure Graded mukautus

     Suoravaikutteinen sarja tukee vakio- / suurivirtaus- / korkea- / erittäin korkeapaineen räätälöintiä; pilottisarja, joka on suunniteltu normaalille teollisuusnesteen paineelle 0,05–1,0 MPa.

  6. Painovoimaton yleiskiinnitys

     Voidaan asentaa pystysuoraan, vaakasuoraan tai ylösalaisin, sopii ahtaaseen sähkökaappiin.

Yhtenäinen yleinen tekninen taulukko

Suoran VS Pilot Operated Full Selection -vertailutaulukko

Segmentoidut tyypilliset sovellusskenaariot

  1. Suoravaikutteinen NC-sovellusalue

     -- Yksipisteinen jäähdytysöljyn ruiskutus ja mikrospray pienille CNC-työstökoneille

     -- Tyhjiöapuvesisyöttö ja miniilmapiiri päälle/pois 3C-automaatiolaitteistoille

     -- Pienet ultraäänipuhdistuskoneet, laboratorion mikronesteen ohjaussilmukat

     -- Laitteiden huoltohaara, yksipisteinen vesi/kaasukytkin pienille kalusteille

  2.Pilottikäyttöinen NC-sovellusalue

     -- Ilmakompressori täydellinen koneen tyhjennys ja pääilmaputken sulkeminen

     -- Päävesipiirin ohjaus suurille kokoonpanolinjan suihkupuhdistuslaitteille

     -- Bulkkiveden käsittelylaitteet ja suurvirtauskiertoiset jäähdytysjakoputket

     -- Elintarvikepakkaukset, kemialliset laitteet suuren reiän nesteen pääsulkuventtiili

Valintapäätöksen perussäännöt

     -- Putkiston staattinen paine ＜0,05 MPa, ajoittainen mikronesteen syöttö → On valittava suoratoiminen 2S

     -- Putkikoko ≥G1/2, suurivirtaus pääkokooja, vakaa pitkän aikavälin veden/ilman paine → Valitse pilottikäyttöinen 2S

     -- Kuuma vesi, elintarvikelaatuinen, heikko happo/alkaliväliaine: Ilmoita EPDM-tiiviste tilausta tehdessäsi

     -- Keskitetty johdotus koneen ohjauskaapin sisällä: Aseta etusijalle DIN-pistorasian johdotustyyppi

     -- Kosteat ulkovarusteet: Valitse johdintyyppi, jossa on vesitiivis kaapeliläpivienti

Täydelliset pneumaattiset ja nestepiiriratkaisut

  1. Pieni jäähdytyshaarapiiri

     -- AFC ilmahuoltoyksikkö → 3V-sarjan 3/2 solenoidiventtiili → PU-letku → 2S-suoratoiminen venttiili (jäähdytysvesipiirin ohjaus)

  2. Täydellinen koneen päävesikokoojapiiri

     -- Vesisäiliön/ilmakompressorin pääputki → 2S-pilotti suurireikäinen venttiili → usean aseman ruiskutushaaralinjat

  3. Räjähdyssuojattu nestetyöpajapiiri

     -- Räjähdyssuojattu ilmalähteen käsittelyyksikkö → 50-VPE räjähdyssuojattu 3-tieventtiili + mukautettu räjähdyssuojattu kela 2S-ohjausventtiili

Yhden lauseen yhteenveto

     SOLH 2S -sarjan 2/2-tie, normaalisti suljettu nestemagneettiventtiili jakautuu nollapaineiseen käynnistykseen, suoratoimiseen pienireikäiseen malliin ja pienitehoiseen, suurvirtaukseen pilottikäyttöiseen isoreikäiseen malliin, valinnaisilla NBR/EPDM-tiivisteillä, monikierteinen monijänniteyhteensopivuus, käytetään laajalti automaattisissa vesi-, ilma-, öljy- ja vesipesukoneissa sekä konetyökalujen pesu- ja vesipakkauslinjojen ohjauksessa.
