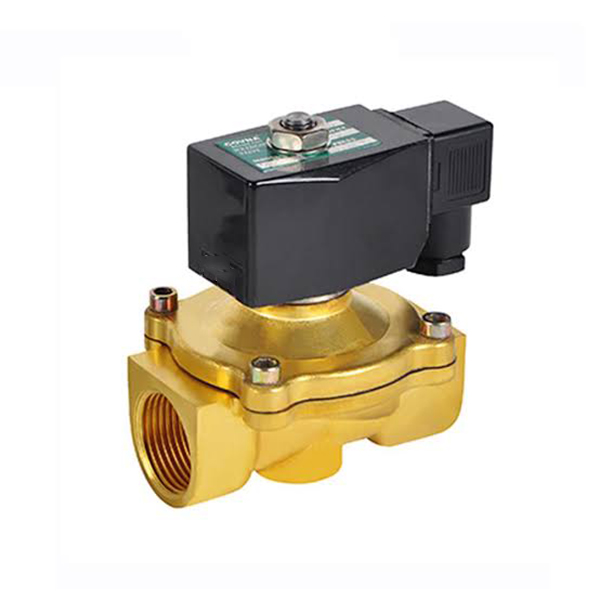

2W-sarjan 2/2-tie nestemäinen solenoidiventtiili (suoratoiminen + pilottiohjattu)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH 2W -sarja on universaali teollisuuskäyttöinen 2/2-tie normaalisti suljettu nestesulkumagneettiventtiili, joka on jaettu kahteen rakennelinjaan: suoratoiminen 2W (030/050 pieni sarja) ja pilottikäyttöinen 2W (150-500 isoreikäinen sarja). Se suorittaa automaattisen päälle/pois-ohjauksen puhtaalle vedelle, paineilmalle, voiteluöljylle, jäähdytysleikkausnesteelle ja heikosti syövyttäville nesteputkille.

       * Messinkiventtiilin runko monikerroksisella korroosionestotiivisteellä; kaksi vaihtoehtoa, suora nollapainekäynnistystyyppi ja korkeavirtauspilottityyppi täyden valikoiman valintaa varten

       * Standardoidut mitta- ja kierretiedot, yhteensopiva PT/G/NPT-monikierteen kanssa maailmanlaajuista vientiä varten

       * Alhaisia ​​lämpötiloja kestävä kela tukee vakaata pitkäaikaista jatkuvaa jännitystä

     Sopii laajasti vedenkäsittelylaitteiden, työstökoneiden jäähdytyspiirien, suihkutuspuhdistuslinjojen, ilmakompressoriputkistojen ja koko teollisuuden nesteautomaatiojärjestelmien kanssa.

Kaksi tuotelinjaa Täysi luokitus: Suoratoiminen NC VS Pilot-Operated NC

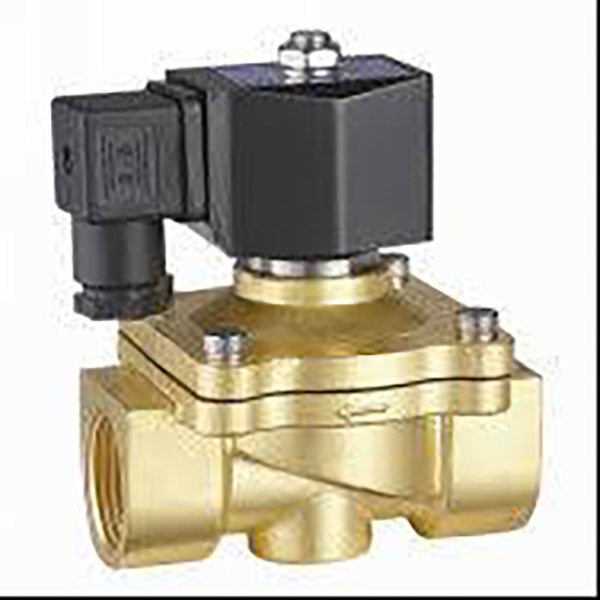

  1. 2W suoratoiminen normaalisti suljettu (malliesimerkki: 2W-L030-08)

     --Työskentely Prinssiple:Sähkömagneettinen käämi käyttää suoraan sisäistä ankkurivartta avaamaan/sulkemaan pääventtiilin istukan, mikä mahdollistaa täyden avaamisen 0 MPa:n nolla-väliainepaineessa.

        * Virta pois päältä: Jousi puristaa tiivistetiivisteen katkaistakseen putkiston nesteen kokonaan

        * Virta PÄÄLLÄ: Sähkömagneettinen voima nostaa kelaa toteuttaakseen kaksisuuntaisen nesteen kierron

           Ei apuohjauskammiota, erittäin yksinkertainen rakenne millisekunnin nopealla vastenopeudella.

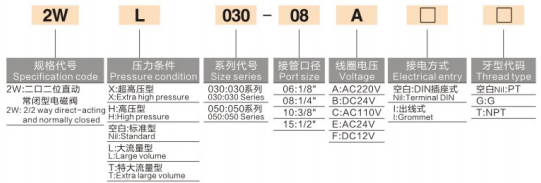

    -- Täydellinen mallikoodaussääntö

     2W - Paine/virtausliite - Kokosarja - Portin kierre - Kelan jännite - Johdotustyyppi - Kierteen vakio

        * 2W: Suoratoiminen 2/2-tie normaalisti suljettu solenoidiventtiili

        *  Paine ja virtausliite: Tyhjä = vakio / L = suuri virtaus / T = erittäin suuri virtaus / H = korkea paine / X = erittäin korkea paine

        *  Kokosarja: 030 (pienikokoinen), 050 (keskikokoinen pieni)

        *  Porttikoodi: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Jännitekoodi: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Kaapelointitila: Tyhjä = DIN-liitin (vakio kytkentäkaappiin), I = vedenpitävä johto (ulkona kostea laite)

        *  Kierteen standardi: tyhjä = PT brittiläinen kartiokierre, G = G rinnakkaiskierre, T = NPT amerikkalainen kierre

   --  Keskeiset edut

       *  Nollapaine-eron käynnistys, ei minimikäyttöpainerajaa, vakaa avautuminen tyhjiössä, mikropaine- ja mikrovirtausvesipiirit

        *  Erittäin kompakti runko, mielivaltainen asennuskulma ahtaalle laitekaappiasettelolle

        *  Millisekunnin nopea päälle-pois-vaste, sopii korkeataajuisiin jaksottaisiin start-stop-jaksoihin

        *  Pieni venttiilirunko alhaisilla kulutuskustannuksilla, taloudellinen ensimmäinen valinta yhden pisteen haaraohjaukseen

     --  Sovellusskenaariot

      Yksipisteinen jäähdytysöljyn ruiskutus pienille CNC-työstökoneille, minisuihkupuhdistuskoneille, mikroilma/vesi-ohjaus 3C-automaatiolaitteistoille, ilmakompressoreiden pienet haarakytkimet, laboratorion mikronesteen päälle/pois-ohjaus.

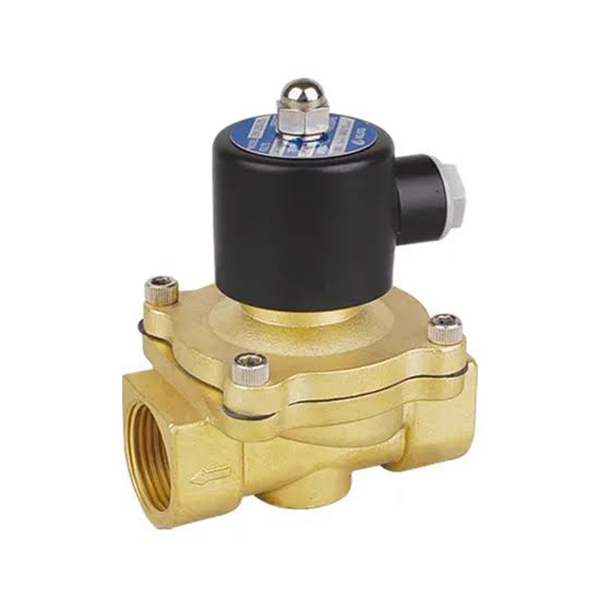

  2. 2 W:n pilottikäyttöinen normaalisti kiinni (malliesimerkki: 2W250-25)

     -- Toimintaperiaate:Sisäänrakennettu pilottipoistoaukko, joka perustuu putkilinjan keskipaineeseen suuren reiän pääkelan nostamiseksi; kela ohjaa vain pientä ohjausreikää alhaisella virrankulutuksella ja alhaisella lämmöntuotannolla. Minimi käynnistyspaine-ero 0,05 MPa, venttiili ei voi avautua täysin ilman keskipainetta.

        * Virta pois päältä: Ohjausreikä tiivistetty, sisäinen ontelopaine puristaa tiivisteen sulkeakseen putkilinjan

        * Virta PÄÄLLÄ: Ohjauskammion paine vuotaa, keskipaineliittimet avaavat pääventtiilin suuren nestemäärän virtausta varten, suurin aukko jopa Φ50 (G2 tuumaa)

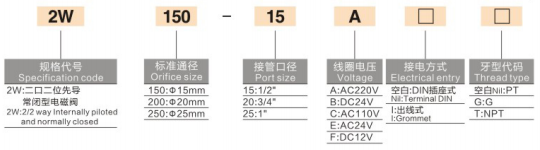

    --Täydellinen mallikoodaussääntö

        2W - Aukon koko - Portin kierre - Kelan jännite - Johdotustyyppi - Kierre vakio

        *  2W: Pilottiohjattu 2/2-tie normaalisti suljettu solenoidiventtiili

        *  Vakioaukon koko: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        *  Porttikoodi: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Jännite-, johdotus- ja kierrekoodit ovat täysin vaihdettavissa suoravaikutteisten, yhteensopivien kelojen varaosien kanssa

  3. Keskeiset edut

     -- Erittäin suuri suora läpireikä suurelle keskimääräiselle virtaukselle, erittäin pieni putkilinjan painehäviö, ihanteellinen koko linjan keskitettyyn veden/ilman syöttöverkkoon

     -- Pienitehoinen kela käyttää suurireikäistä venttiilirunkoa, alhainen lämpötilan nousu 24 tunnin jatkuvassa käytössä, palamisen estokyky

     -- Leveä virtauskanava, jota ei ole helppo tukkia, tukee kiertävää teollisuusjäähdytysvettä, jossa on pieniä epäpuhtauksia

     - Yksi pilottiventtiili voi korvata useita pieniä suoraventtiilejä, yksinkertaistaa pääputkilinjan asettelua ja vähentää hankintakustannuksia

  4.Sovellusskenaariot

     Päävesipiirin ohjaus suurille kokoonpanolinjan ruiskupuhdistuslaitteille, ilmakompressorin täysi koneen tyhjennys ja pääilmaputken sulkeminen, kiertävän jäähdytysjärjestelmän suuren virtauksen kokoojaputket, vedenkäsittelylaitteet, yleinen nesteen pääkytkin elintarvikepakkauksiin ja kemiallisiin laitteisiin.

Yleiset jaetut ydinominaisuudet (suora + pilottiohjattu)

  1.Yhtenäinen NC normaalisti suljettu toiminto (tehdasasetus)

     Automaattinen sammutus sähkökatkon aikana, estää tehokkaasti ylivuotoa, vesi-/ilmavuodon laitteiden sammutuksen aikana parantaa järjestelmän turvallisuutta.

  2. Kaksi valinnaista tiivistemateriaalia

     -- Vakio NBR nitriilikumi: yleiskäyttöinen puhtaaseen veteen, paineilmaan ja voiteluöljyyn yleisiin työolosuhteisiin

     - Valinnainen EPDM-etyleenipropeeni: Lämmönkestävä, heikkojen happojen ja alkalien kestävä, tarkoitettu kuumalle vedelle, elintarvikelaatuisille puhtaille nesteille ja peittauslaitteille

  3. Moniosaiset yleisyhteensopivat kelat

     Täysi AC- ja DC-jännitepeitto, pienitehoinen eristetty käämi, joka tukee pitkäaikaista jatkuvaa virransyöttöä; kaksoisjohdotusjärjestelmät (DIN-liitin / vedenpitävä johdin), jotka voidaan sovittaa sisäkaappien ja ulkolaitteiden johdotukseen.

  4.Useita kansainvälisiä vientilangan standardeja

     Kolme kierrevaihtoehtoa: PT brittiläinen kartiomainen, G-rinnakkais BSPP, NPT amerikkalainen kierre, vastaavat kotimaiset automaatiolaitteet ja ulkomaisten tuotantolinjojen vientivaatimukset.

  5. Painovoimaton yleiskiinnitys

     Venttiilin runko voidaan asentaa pystysuoraan, vaakasuoraan tai ylösalaisin ilman, että se vaikuttaa avaamisen/sulkemisen suorituskykyyn, mikä sopii täydellisesti kompaktiin kaapin sijoitteluun.

  6. Täyspaineluokan räätälöinti

     Direct-sarja tukee vakio- / korkeapaine- / erittäin korkeapaine- / suuren virtauksen mukautettuja versioita; pilottisarja mukautuu natiivisti tavanomaiseen teollisuusnesteen painealueeseen 0,05–1,0 MPa.

Yhtenäinen yleinen tekninen taulukko

Suoran VS Pilot Operated Full Selection -vertailutaulukko

Segmentoidut tyypilliset sovellusskenaariot

  1. 2 W:n suoravaikutteinen NC soveltuvat kentät

     -- Yksipisteinen jäähdytysöljyn ruiskutus ja mikrospray pienille CNC-työstökoneille, yksinkertainen aseman mikronesteen ohjaus

     -- Tyhjiöapuvesisyöttö ja pieni pneumaattinen haara on/off 3C-automaatiolaitteistoille

     -- Pienet ultraäänipuhdistuslaitteet, laboratorion mikronesteen ohjaussilmukat

     -- Laitteiden huoltohaara, yksipisteinen vesi/kaasukytkin pienille kalusteille

  2. 2 W:n pilottiohjattu NC soveltuvat kentät

     -- Ilmakompressorin täysi koneen tyhjennys, työpajan pääilmaputken sulkuventtiili

     -- Päävesipiirin ohjaus suurille kokoonpanolinjan suihkupuhdistuslaitteille

     -- Vedenkäsittelyn kiertojärjestelmä, teollisuuden jäähdytys suuren virtauksen kokoojaputket

     -- Suurireikäinen nesteen pääkytkin elintarvikepakkauksiin ja täydellisiin kemiallisiin laitteisiin

Valintapäätöksen perussäännöt

     -- Putkiston veden/ilman paine alle 0,05 MPa, ajoittainen mikroväliaine, tyhjiöpiiri → On valittava 2 W suoratoiminen tyyppi

     -- Putkikoko ≥G1/2, koko linjan pääputki suurvirtaussiirto, pitkäaikainen vakaa paineputki → Valitse 2W pilottikäyttöinen tyyppi

     -- Kuuma vesi, puhdistettu vesi, heikosti hapan nesteen käyttöolosuhteet: Ilmoita elintarvikelaatuinen EPDM-tiiviste tilausta tehdessäsi

     -- Keskitetty johdotus koneen ohjauskaapin sisällä: Aseta etusijalle DIN-pistorasian johdotustyyppi; Ulkokäyttöön tarkoitettujen ruisku- ja kosteuslaitteiden valinta I vedenpitävä lankatyyppi

     -- Korkeapainevesipiiri ja suurvirtausasemat voivat valita räätälöityjä venttiilirunkoja jälkiliitteellä H/L/T

Täydelliset pneumaattiset ja nestepiiriratkaisut

  1. Pieni jäähdytyshaarapiiri

     AFC-ilmahuoltoyksikkö → 3V-sarjan 3/2-solenoidiventtiili → PU-muoviputki → 2W:n suoratoimiventtiili (jäähdytysvesipiirin päälle/pois ohjaus)

  2. Täydellinen koneen päävesikokoojapiiri

     Vesisäiliön/ilmakompressorin pääputki → 2W:n suurreikäinen pilottiventtiili → haaratoimitus jokaiseen aseman ruiskutusputkeen

  3. Räjähdyssuojattu nestetyöpajapiiri

     Räjähdyssuojattu ilmalähteen käsittelyyksikkö → 2 W ohjausventtiili mukautetulla räjähdyssuojatulla kelalla, yhdistetty räjähdyssuojattuihin automaattisiin ohjausputkiin

Yhden lauseen yhteenveto

     SOLH 2W -sarjan messinginen 2/2-tie normaalisti suljettu nestemagneettiventtiili tarjoaa nollapaineen käynnistyksen pienen suoratoimisen version ja pienitehoisen suuren virtauksen suuren pilottikäyttöisen version, valinnaisella NBR/EPDM-elintarvikelaatuisella tiivisteellä, monikierteisen ja monijänniteyhteensopivuuden, jota käytetään laajalti automaattiseen veden-, ilma-, öljy- ja öljypakkauslaitteiden pesuun sekä koneen ruiskutusvesien pesuun ja sulkulinjaan.
