50-VFE / 50-VPE -sarjan pilottitoimiset räjähdyssuojatut solenoidiventtiilit

Merkki:Richge Technologyn SOLH

 I. Tuotteen yleiskatsaus

     SOLH 50 -sarja on tulenkestävä pilottiohjattu räjähdyssuojattu solenoidiventtiilituotesarja, joka on jaettu kahteen ydinmalliin:

     --50-VFE: 5/2-tie tulenkestävä solenoidiventtiili

     --50-VPE: 3/2-tie tulenkestävä solenoidiventtiili

     Koko sarja on sertifioitu Ex d Ⅱ BT4 liekinkestävällä sertifioinnilla, pakollisella Kiinan Ex-CCC räjähdyssuojatulla sertifioinnilla ja kansainvälisellä TIIS räjähdyssuojatulla hyväksynnällä, IPX6 vedenpitävällä ja pölytiivisellä luokituksella. Se soveltuu vyöhykkeiden 1 ja 2 syttyviin ja räjähdysherkkiin kaasuympäristöihin, mukaan lukien pinnoitteet, litiumakut, kemikaalit, muste, pölypakkaukset sekä öljyä ja kaasua tukevat laitteet.

     Kaikilla keloilla on yhtenäinen 3,5 W:n virrankulutus, voiteluvapaa rakenne ja ne tukevat kahta asennustapaa: yksittäinen kierreasennus ja moniasemainen jakotukin venttiilisaareke.

Ydinero kahden mallin välillä

     --50-VFE: Kaksitoimisten sylintereiden kaksisuuntaiseen käyttöön

     --50-VPE: Yhteensopiva tyhjiöalipaine- ja yksitoimisten sylinteripiirien kanssa

     Räjähdyssuojattu kotelo ja kelat ovat täysin vaihdettavissa näiden kahden mallin välillä, kun taas venttiilien ilmakanavat ja jakotukin pohjat eivät ole täysin vaihdettavissa keskenään.

2. Yleiset räjähdyssuojatut standardivaatimukset (sovellettava molempiin malleihin)

2.1: Räjähdysturvallisuusparametrit

     -- Räjähdysmerkki: Ex d Ⅱ BT4 Gb (Max pintalämpötila T4: 135 ℃); valinnainen alhaisen lämpötilan T5 / T6 versiot

     -- Suojausluokka: IPX6, vesisuihkuroiskeen kestävä, vakaa kosteissa ja pölyisissä työpajaympäristöissä

     -- Sertifikaatit: Kiinan pakollinen Ex-CCC, japanilainen TIIS, IEC kansainvälinen räjähdyssuojattu standardi, RoHS-ympäristövaatimus

     -- Vaaralliset vyöhykkeet: Kaasuräjähdysalue 1, vyöhyke 2; yhteensopiva eteenin, propeenin, maaliliuottimen ja palavan pölyn työympäristöjen kanssa

     -- Johdotusvaihtoehdot: T-tyypin metallinen tulenkestävä kaapeliläpivienti, L-tyypin tulenkestävä liitäntäkotelo sähkökipinän vuotojen estämiseksi

     --Käävien jännitteet: DC24V / DC12V, AC220V / AC110V; jatkuva 3,5 W kelateho, alhainen lämmöntuotanto räjähdysturvallisuuden takaamiseksi

2.2 Yleiset mekaaniset parametrit

     --Työväliaine: Kuivapuhdas paineilma, inertti kaasu; tyhjiökäyttö saatavilla vain 50-VPE:lle

     --Voitelu: Voiteluton, sovitettu AFC-öljyttömän ilmayhdistelmäyksikön kanssa; AC/BC öljysumun kolmoisyksiköt ovat kiellettyjä tyhjiöpiireissä

     -- Manuaalinen ohitus: Push-tyyppinen manuaalinen tappi, lukittava / ei lukittava valinnainen piiritestaukseen virrankatkaisutilassa

     -- Asennus: Venttiili voidaan asentaa mihin tahansa kulmaan ilman painovoiman rajoituksia

     --Max kytkentätaajuus: 1Hz jakso; Vasteaika ≤45ms (testattu 0,5 MPa:n vakioilmasyötöllä)

     --Käyttölämpötila: T4-versio: -10℃ ~ +50℃; T6 matalan lämpötilan versio: -10 ℃ ~ +40 ℃ (sisäistä jäätymistä ei sallita)

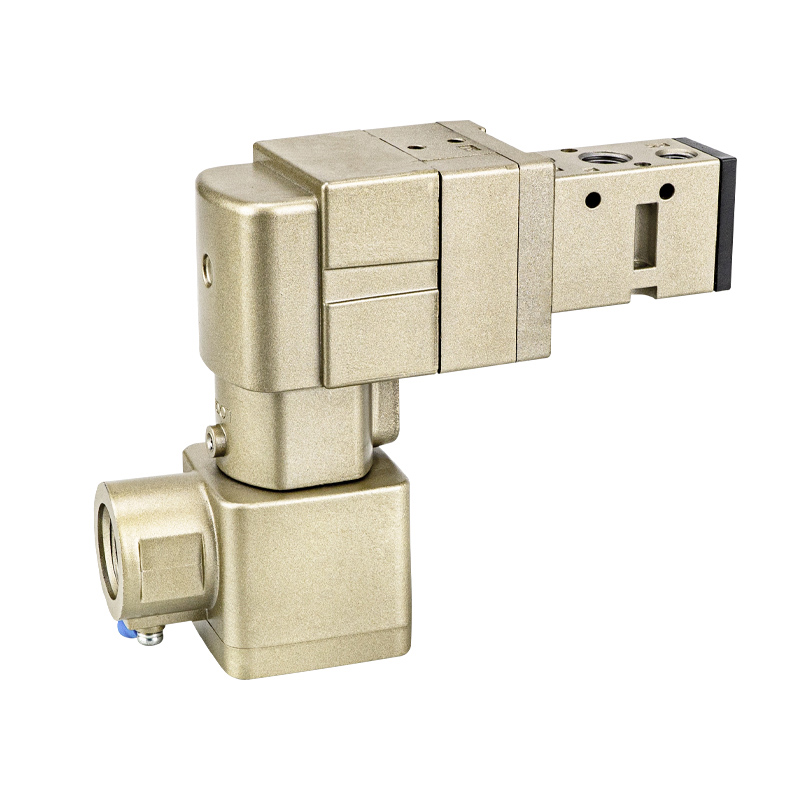

3.  50-VFE-sarjan 5-porttinen räjähdyssuojattu solenoidiventtiili (50-VFE3000 / 5000-sarja)

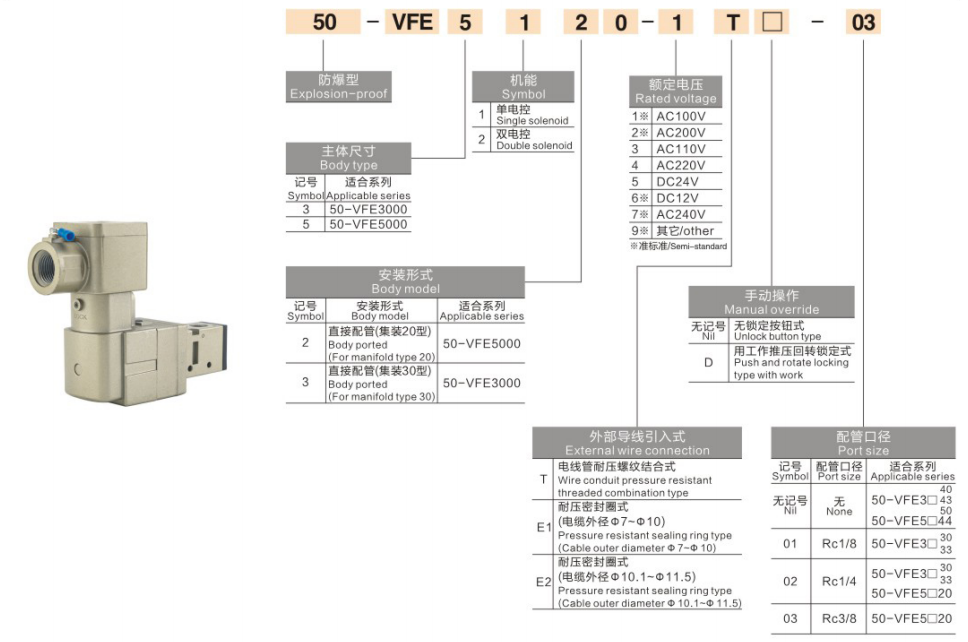

3.1 Mallikoodin määritelmä (esimerkki: 50-VFE51201T)

     --50: Tulenkestävä sarjakoodi

     --VFE: 5/2-tie elastinen tiivisteohjausluistiventtiili

     --5: 5000 korkean virtauksen erittely

     --1: Yhden solenoidin jousipalautus

     --2: Kierresuora asennus

     --0: Vakiokokoonpano

     --1: G1/4-portin kierre

     --T: Metallinen tulenkestävä kaapeliläpivienti

Mallin alaerittelyt

     --50-VFE3000:Kompakti pieni virtaus, tehollinen poikkipinta-ala 18mm², Cv=1.0, G1/8 portti

     --50-VFE5000:Päävirran vakiovirtaus, tehollinen poikkipinta-ala 45 mm², Cv=2,5, G1/4 päävirtaportti

3.2 Rakenne- ja ilmapiirilogiikka (5/2-tie)

    --Portin määritelmä:P syöttöaukko, A-lähtö, B-lähtö, R1/R2 kaksi itsenäistä poistoporttia; pääventtiili + ohjausventtiili keskitetty poistoilma, erillistä ohjauspakoputkea ei tarvita johdotuksen yksinkertaistamiseksi

     --Kelan rakenne:Pilot kela elastinen tiiviste; vähintään 0,15 MPa paine-ero, joka vaaditaan kelan käyttämiseen, ei voi siirtyä tyhjiön alipaineessa

Toiminnalliset tilat

    --Laulaale solenoid (pääte 1):jännite → P→A, B→R2; virrankatkaisujousen palautus → P→B, A→R1, yksisuuntainen sylinterin palautus

    --Kaksoissolenoidi (liite 2):Lukitusmuistitoiminto, säilyttää venttiilin asennon sähkökatkon jälkeen, ihanteellinen pitkäaikaiseen paineenpitoon

3.3 Sopivat asennustarvikkeet

     --Kierreasennus:Suora G1/8, G1/4 kierreliitäntä, yhteensopiva KQ2 push-in liittimien ja PU/PA pneumaattisten letkujen kanssa

     --Jakotukin venttiilisaari:Erillinen 5-porttinen jakotukin alusta 50-VV5FE3 (3000-sarjalle) / 50-VV5FE5 (5000-sarjalle), tukee jopa 10 aseman keskitettyä ilmansyöttöä; jakotukin ilmakanavat sopivat vain VFE-venttiileille, sekakokoonpano VPE 3-porttiventtiileillä on kielletty

3.4 Tyypilliset sovellukset (vain kaksitoimisissa sylinteripiireissä)

     -- Kaksitoimiset siirto-, tulppa-, puristussylinterien leimaus räjähdyssuojatuilla tuotantolinjoilla

     --NAMUR pneumaattinen palloventtiili / läppäventtiilin toimilaitteen kytkentäohjaus kemikaaliputkille

     -- Keskitetty venttiilisaarekeautomaatio pinnoitus- ja litiumakkupölytyöpajoille

     -- Kaikki räjähdyssuojatut pneumaattiset järjestelmät, jotka vaativat kaksisuuntaista sylinterin ulos- ja sisäänvetoliikettä

3.5 Rajoitus Huomautus

     Tyhjiöpiirit ovat ehdottomasti kiellettyjä. Ilman riittävää paine-eroa alipaineessa kela ei voi siirtyä, mikä johtaa imukupin häviämiseen ja sylinterin toimintahäiriöön. Yhteensopiva vain normaalin 0,2 ~ 0,9 MPa positiivisen ilmansyötön kanssa.

4. 50-VPE-sarjan 3-porttinen räjähdyssuojattu solenoidiventtiili (50-VPE500 / 700-sarja)

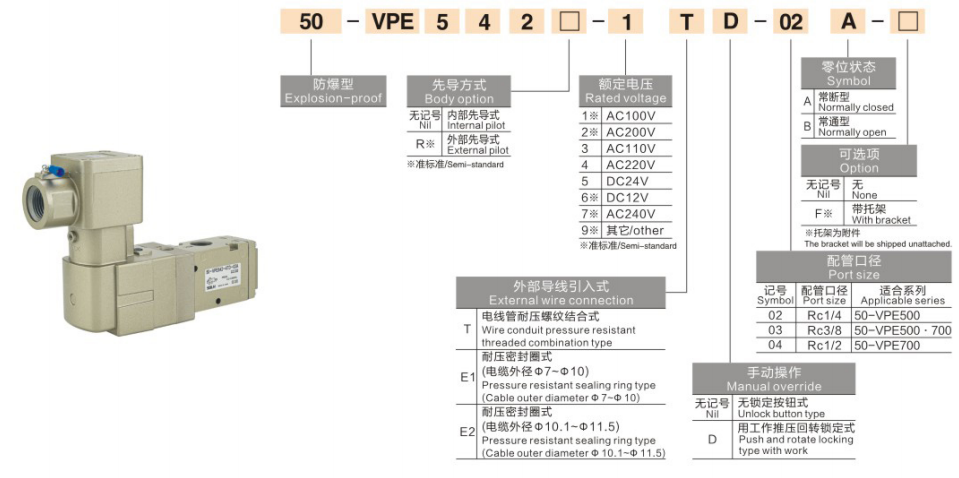

4.1 Mallikoodin määritelmä (esimerkki: 50-VPE54201T)

     --50: Tulenkestävä sarjakoodi

     --VPE: 3/2-tie joustava tiivisteohjausventtiili

     --542: VP500-spesifikaatio, kierre normaalisti suljettu NC

     --0: Vakiokokoonpano

     --1: G1/4-portin kierre

     --T: Metallinen tulenkestävä kaapeliläpivienti

Mallin alaerittelyt

     --50-VPE500: Vakiovirtaus, tehollinen poikkipinta-ala 41,4 mm², Cv=2,3, tavanomaiseen tyhjiökäsittelyyn

     --50-VPE700: Suuri virtaus, tehokas poikkipinta-ala 72 mm², Cv=4,0, suurten arkkien ja monireikäisten kartonkien tyhjiökuljetukseen

4.2 Rakenne- ja ilmapiirilogiikka (3/2 normaalisti suljettu NC, EI vaihdettavaa)

     -- Portin määritelmä: P syöttöaukko, A lähtö, R yksittäinen poisto; riippumaton pilottipoistoaukko PE. Erittäin pölyisillä räjähdyssuojatuilla alueilla ulkoiset putket voivat ohjata pakokaasut turvallisille alueille

     -- Kelan rakenne: Kovatiivisteinen pilottitiiviste, käynnistyspaine-ero nolla, vakaa toiminta täydessä tyhjiössä -101,2 kPa asti, erillinen tulenkestävä venttiili tyhjiöpiireille

NC-työlogiikka (EI toimintoa vaihdettavissa)

     --Virrotettu: P kytketty A:han ilmansyöttöä varten, R kiinni; tyhjiögeneraattori tuottaa alipainetta, yksitoiminen sylinteri ulottuu

     --Virta pois: P katkaistu, A kytketty automaattisesti R:hen paineen alentamiseksi; imukuppi välitön tyhjiö katkeaa, yksitoiminen sylinterijousi vetäytyy automaattisesti. Työkappaleet vapautuvat, kun räjähdyssuojatut laitteet sammuvat käyttöturvallisuuden parantamiseksi

4.3 Sopivat asennustarvikkeet

     --Suora kierreasennus: M5, G1/8, G1/4 kierreportit, asennettu suoraan ennen tyhjiögeneraattoreita

     --Omistettu tyhjiöjakotukin saareke: 3-porttinen yksinomainen pohja 50-VV3PE erillisillä ilmakanavilla, ei voida sekoittaa koottu 5-porttisten VFE-venttiileiden kanssa

4.4 Keskeiset edut (vain yhteensopiva tulenkestävä venttiili tyhjiöräjähdyssuojattuja piirejä varten)

     -- Nollapaine-eron käynnistys, yhteensopiva sekä tyhjiöalipaineen että tavallisten ylipainetyöolosuhteiden kanssa

     --Automaattinen paineenalennus tehohäviössä; työkappaleet vapautuvat, kun räjähdyssuojattu laite pysähtyy puristumisvamman tai putoamisvaaran välttämiseksi

     -- Erittäin pieni vuototiiviste, ei imuvaimennusta pitkäaikaisen tyhjiöadsorption aikana

4.5 Tyypilliset sovellukset

     -- Räjähdyssuojattu tyhjiökäsittely: ZU/ZB-tyhjiögeneraattori + ZPT-puskuriimukuppi litiumakulle, pinnoitteelle ja elintarvikkeiden räjähdyssuojatun materiaalin poimijalle

     -- Yksitoimiset jousipalautussylinterit nostoon, kiinnitykseen ja irrotukseen yksinkertaisiin työkaluihin

     -- Kalvon, laatikoiden ja lasilevyjen negatiivinen paine-adsorptiosiirto syttyvien ja räjähtävien työpajoissa

     -- Haarailman syötön katkaisu- ja huoltopaineenalennuspiirit räjähdyssuojatuille laitteille

5. Vertailutaulukko: 50-VFE VS 50-VPE

6. Normaali räjähdyssuojattu täydellinen pneumaattisten piirien sovitus

     --Piiri1: Räjähdyssuojattu tyhjiökäsittely (50-VPE54201T):  Öljytön räjähdyssuojattu ilmayhdistelmä AFC2000 → 50-VPE54201T → PU6-letku → ZU suora alipainegeneraattori + ZPT puskuriimukuppi

    --Piiri 2: Räjähdyssuojattu kaksisylinterinen siirto (50-VFE51201T):  Räjähdyssuojattu kolmiosainen ilmayksikkö AC2000 → 50-VFE51201T 5-porttinen venttiilisaareke → PU8-putki → SC/SDA kaksitoiminen räjähdyssuojattu sylinteri

    --Piiri 3: Räjähdyssuojattu yksitoiminen kiinnitysjig:  Räjähdyssuojattu paineensäädin AR → 50-VPE500 → PU4 mikroletku → MAL mini yksitoiminen sylinteri

7. Valinta ja räjähdyssuojatut turvallisuusvaatimukset

    --Tyhjiöpiirien tulee ottaa käyttöön vain 50-VPE:  50-VFE:n kelarakenne ei voi siirtyä ilman paine-eroa; sen käyttö tyhjiöpiireissä johtaa täydelliseen vikaan ja työkappaleen putoamiseen. AC/BC kolminkertaiset yksiköt öljysumugeneraattoreilla ovat ehdottomasti kiellettyjä tyhjiöjärjestelmissä, koska öljyn saastuminen tukkii VPE:n ja aiheuttaa vuotoja.

    --Kaksitoimisissa sylintereissä on oltava 50-VFE 5-porttiventtiili:  3-porttinen VPE tarjoaa vain yhden ilman ulostulon, eikä se voi toteuttaa sylinterin laajentamista ja vetäytymistä kaksisuuntaista liikettä; se ei voi korvata 5-porttiventtiilejä.

     --Jakotukin alustojen sekakokoonpano on kielletty:  5-porttisessa VFE-pohjassa ja 3-porttisessa VPE-pohjassa on erilliset ilmakanava-aukot. Ristiasennus aiheuttaa täyden piirin ilmavuodon ja laitteen toimintahäiriön.

    --Mapakolliset räjähdyssuojatut johdotussäännöt:  Alkuperäisiä tehtaalla valmistettuja T-tyypin metallisia tulenkestäviä kaapelitiivisteitä tulee käyttää tiiviisti suljetuissa kaapeleissa; ei paljaita metallikoskettimia johtokoteloiden sisällä. Luvaton vaihtaminen tavallisiin muovipistorasioihin on kielletty. Jos pilotti-PE-poistoaukko tarvitsee ulkoista tyhjennystä, putkiston on johdettava pakokaasu nimetyille räjähdyssuojatuille turvavyöhykkeille, jotta vältetään syttyvien kaasujen kerääntyminen.

    --Ilmansyötön etuosan suodatusvaatimus:  AF/AFC-ilmansuodatin (5 μm:n tarkkuus) on asennettava räjähdyssuojattujen venttiilien eteen. Venttiilin runkoon pääsevä pöly ja vesihöyry aiheuttavat kelan jumiutumisen, mikä voi aiheuttaa palamis- ja räjähdysvaaran räjähdyssuojatuissa työolosuhteissa.

     --Huolto- ja korjausmääräykset:  Sulje ylävirran HSV:n manuaalinen maapalloventtiili ja pakoputken jäännöspaine ennen purkamista huoltoa varten. Räjähdyssuojatun kotelon purkaminen jännitteisessä tai paineistetussa tilassa on kielletty; vaurioituneet tulenkestävät liitospinnat mitätöivät kaikki räjähdyssuojatut sertifikaatit.

8. Teolliset sovellusalat

     Litiumakkujen räjähdyssuojatut päällystys- ja kokoonpanolinjat, maaliruiskuautomaatio, kemikaaliputkiventtiilien automaattiohjaus, mustepainatuspölytyöpajat, elintarvikkeiden räjähdyssuojattujen pakkausten tuotantolinjat, öljyä ja kaasua tukevat pneumaattiset toimilaitteet, farmaseuttiset puhtaat räjähdyssuojatut laitteet, räjähdyssuojatut manipulaattorit pölymateriaalien lajitteluun.

Yhden lauseen yhteenveto

     SOLH 50 -sarjan liekinkestävät pilottisolenoidiventtiilit jaettuna 50-VFE 5-porttiseen kelatyyppiin kaksitoimisille sylintereille ja 50-VPE 3-porttisille venttiilityypeille tyhjiö- ja yksitoimisille sylintereille, sertifioitu Ex d II BT4 / CCC / TIIS IPX6-sertifioiduilla ratkaisuilla ja Zone as1 -sertifioiduilla ratkaisuilla. 2 palavaa räjähdysainetta teollista tuotantolinjaa.
