ACK-sarjan kulmasylinteri | 90°/180° kierto ja alaspäin puristin 2-in-1 sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

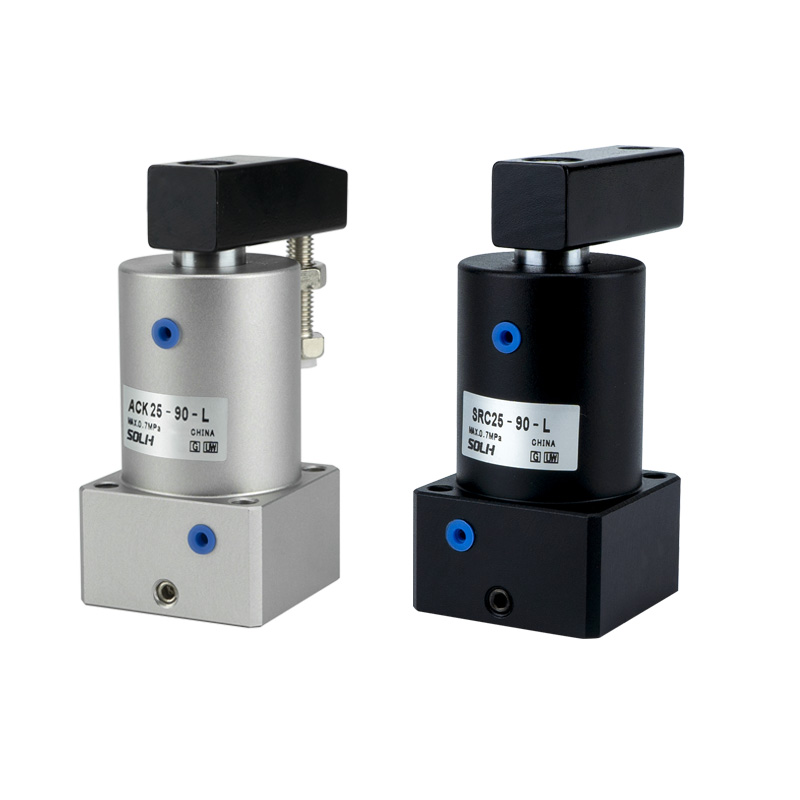

     SOLH ACK -sarja on tehokas 2-in-1-kulmasylinteri, joka integroi 90°/180° kiertoliikkeen ja lineaarisen alaspäin puristusliikkeen. Se kattaa porauskoot φ25 mm:stä φ63 mm:iin, ja siinä on ammattimainen kolmiohjainurarakenne, joka takaa korkean tarkkuuden ja vahvan epäkeskisen kuormituksen kestävyyden. Valinnaiset yksipuoliset/kaksipuoliset painelevyt ja vasemman/oikean pyörimissuunnat mukautuvat täysin erilaisiin kiinnitysasetelmiin. Korkean jäykkyyden, pitkän käyttöiän ja raskaan kuormituskapasiteetin ansiosta ACK-sylinteriä käytetään laajalti rajoitetuissa työkappaleiden kiinnitysasemissa automatisoiduissa työkaluissa, hitsausasemointi- ja meistokiinnitysprosesseissa.

1. Yhdisteen pyöritys ja kiinnitys

• Normaali työjärjestys: Vedä sisään → 90°/180° vasemmalle/oikealle kierto → työnnä alaspäin kiinnitystä varten

• Nollaa järjestys: Vedä sisään vapauttaaksesi puristimen → kääntää taaksepäin → pidennä ja nollaa

• Erittäin tarkka paikannus: Vakio 90° kiertokulma ±1,5° korkealla tarkkuudella; 180° kääntötyyppi valinnainen, mikä varmistaa toistettavan ja luotettavan työkappaleen paikantamisen.

2. Korkea jäykkyys ja pidennetty käyttöikä

• Kolmiohjain-urarakenne: Optimoitu kolmisuuntainen ohjausrakenne tarjoaa erinomaisen liikkeen vakauden, korkean ohjaustarkkuuden ja vahvan taipumisenestokyvyn, joka kestää tehokkaasti epäkeskistä kuormitusta kiinnityksen aikana.

• Korkean lujan materiaalin kokoonpano: Männän varressa käytetään erityistä seosterästä lämpökäsittelyprosessilla erinomaisen kulutuskestävyyden ja kestävyyden saavuttamiseksi. Sylinterin runko käy läpi kovan anodisoinnin korroosionkestävyyden ja rakenteellisen jäykkyyden parantamiseksi.

• Premium tuodut tiivisteet: Hyväksyy maahantuotuja tiivistemateriaaleja, jotka soveltuvat erinomaisesti monimutkaisiin työolosuhteisiin, vähentävät tehokkaasti ilmavuotoja ja pidentävät huomattavasti sylinterin yleistä käyttöikää.

3. Joustava asennus ja monipuoliset kokoonpanot

• Valinnaiset painelevytyypit: yksipuolinen ACK-painelevy kapeille työkappaleille; Kaksipuolinen ACKD-puristuslevy leveille työkappaleille, joka kattaa erilaiset työkappaleen kiinnitysvaatimukset.

• Säädettävä pyörimissuunta: L (kierto vastapäivään vasemmalle) ja R (kierto myötäpäivään oikealle) valinnainen sovittamaan erilaisia ​​paikan päällä olevia asemaasetelmia.

• Universaali asennusmalli: Varustettu 4 pohjareiällä suoraa kiinnitystä varten, yhteensopiva laippaasennuksen kanssa. Varatut vakiokytkimen urat mahdollistavat kätevän magneettikytkimien asennuksen asennon havaitsemista varten.

Täydelliset mallien nimeämissäännöt ja tilausesimerkit

1. Tyypillisiä malliesimerkkejä: ACKL25-90, ACKDR40-90

2. Esimerkkejä vakiotilauksista

• Yksipuolinen kierto vasemmalle 90°: ACKL25-90 (φ25 poraus, kierto vasemmalle, 90° vakiokulma)

• Kaksipuolinen kierto oikealle 90°: ACKDR32-90 (φ32-reikä, kaksipuolinen levy, kierto oikealle, 90° kulma)

• Suurireikäinen raskas tyyppi: ACKL63-90 (φ63 maksimireikä, kierto vasemmalle, 90° kulma raskaan kuorman kiinnitykseen)

Yleiset tekniset parametrit (20 ℃, 0,5 MPa vakiokunto)

1. Perustiedot

• Toimintatila: Kaksitoiminen yhdisteliike (kierto + kiinnitys alaspäin)

• Työpainealue: 0,15 ~ 1,0 MPa; Varoituspaine: 1,5 MPa

• Ympäristön lämpötila: -20 ℃ ~ 80 ℃

• Männän toimintanopeus: 50-200 mm/s

• Pyörimiskulma: 90° (standardi); 180° (valinnainen)

• Normaali kiristysisku: φ25=12mm; φ32 = 16 mm; φ40 = 20 mm; φ50 = 25 mm; φ63 = 30 mm

2. Teoreettinen puristusvoima (yksikkö: N @0,5 MPa)

3. Tuotteen paino (yksikkö: kg @90° vakiotyyppi)

Tyypilliset sovellusskenaariot

• Työstökoneet ja hitsauslaitteet: Ihanteellinen työkappaleen asemointikiinnitykseen, hitsauskiinnitykseen ja leimausaseman siirtymisen estoon. Integroitu kierto- ja kiinnitys 2-in-1-toiminto yksinkertaistaa mekaanista rakennetta ja säästää asennustilaa.

• Elektroninen ja tarkkuuskomponenttien käsittely: Soveltuu kuormalavojen kiinnitykseen, jigikiinnitykseen ja osien mikrotarkkuusasemointiin. Siinä on korkea paikannustarkkuus ja alhainen pölyn muodostuminen, mikä täyttää tiukat tarkkuus- ja puhtausvaatimukset.

• Automaattinen siirtomekanismi: Käytetään laajasti pyörivän pöydän rajoittimissa, kääntömekanismin sijoittelussa ja lyhytliikkeen kiinnitysasemissa, jotka tarjoavat vakaan, tasaisen ja toistettavan yhdistetyn liikkeen.

• Raskaat kiinnitystyöolosuhteet: Vahvalla puristusvoimalla ja erinomaisella epäkesko-kuormituskapasiteetilla se mukautuu täydellisesti raskaaseen työkappaleen kiinnitykseen, muottikiinnitykseen ja suuren kuorman tarkkuuteen.

3-vaiheinen pikavalintaopas

1. Poran koon valinta: Valitse reiän koko todellisen puristuskuorman mukaan. Varmista, että teoreettinen puristusvoima on ≥ todellinen kuorma × 1,5 turvakerroin; aseta etusijalle φ40 tai suurempi reikä raskaissa työolosuhteissa.

2. Iskun valinta: Vakiokiristysisku vaihtelee 12 mm:stä 30 mm:iin. Varaa 3–5 mm iskumarginaali työkappaleen korkeuden mukaan välttääksesi mekaaniset häiriöt käytön aikana.

3. Kokoonpanon valinta

￮ Painelevyn tyyppi: Valitse yksipuolinen ACK-levy kapeille työkappaleille; valitse ACKD-kaksipuolinen levy leveille työkappaleille.

￮ Pyörimissuunta: Valitse kierto vasemmalle tai oikealle oikealle aseman todellisen sijoittelun ja mekaanisten häiriöolosuhteiden mukaan.

Yhden lauseen yhteenveto

     SOLH ACK -sarjan kulmasylinterissä on erittäin tarkka kolmiohjainurarakenne, joka tukee 90°/180° kiertoa ja alaspäin suuntautuvaa kiinnitysintegraatiota. Valinnaisten yksi-/kaksipuolisten puristuslevyjen, joustavan vasemman/oikean kiertoliikkeen ja erinomaisen raskaskuormituksen taipumisenestokyvyn ansiosta se on erittäin jäykkä ja pitkäikäinen kiinnitysratkaisu erilaisiin rajoitettuihin automatisoituihin kiinnitysasemiin.
