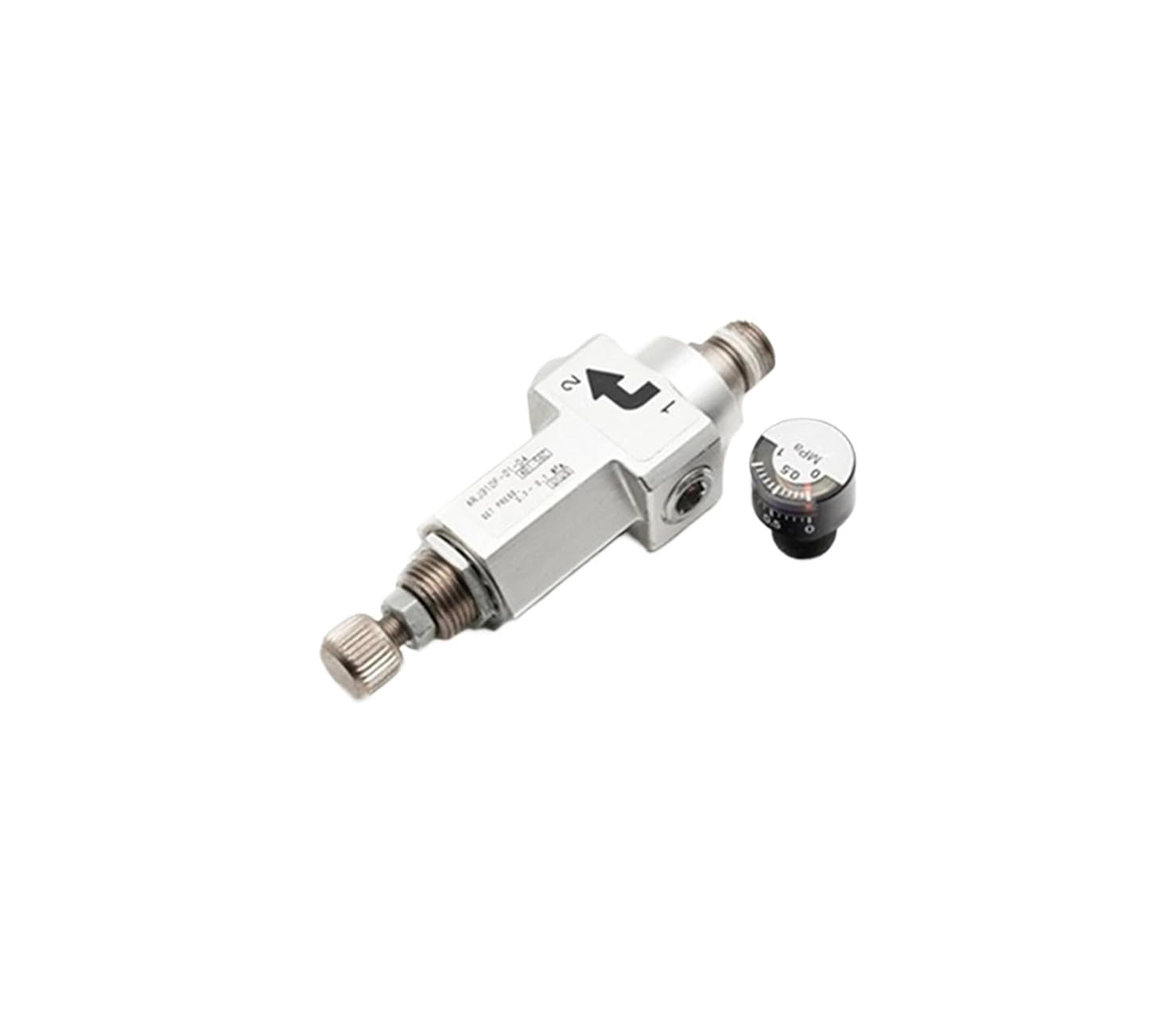

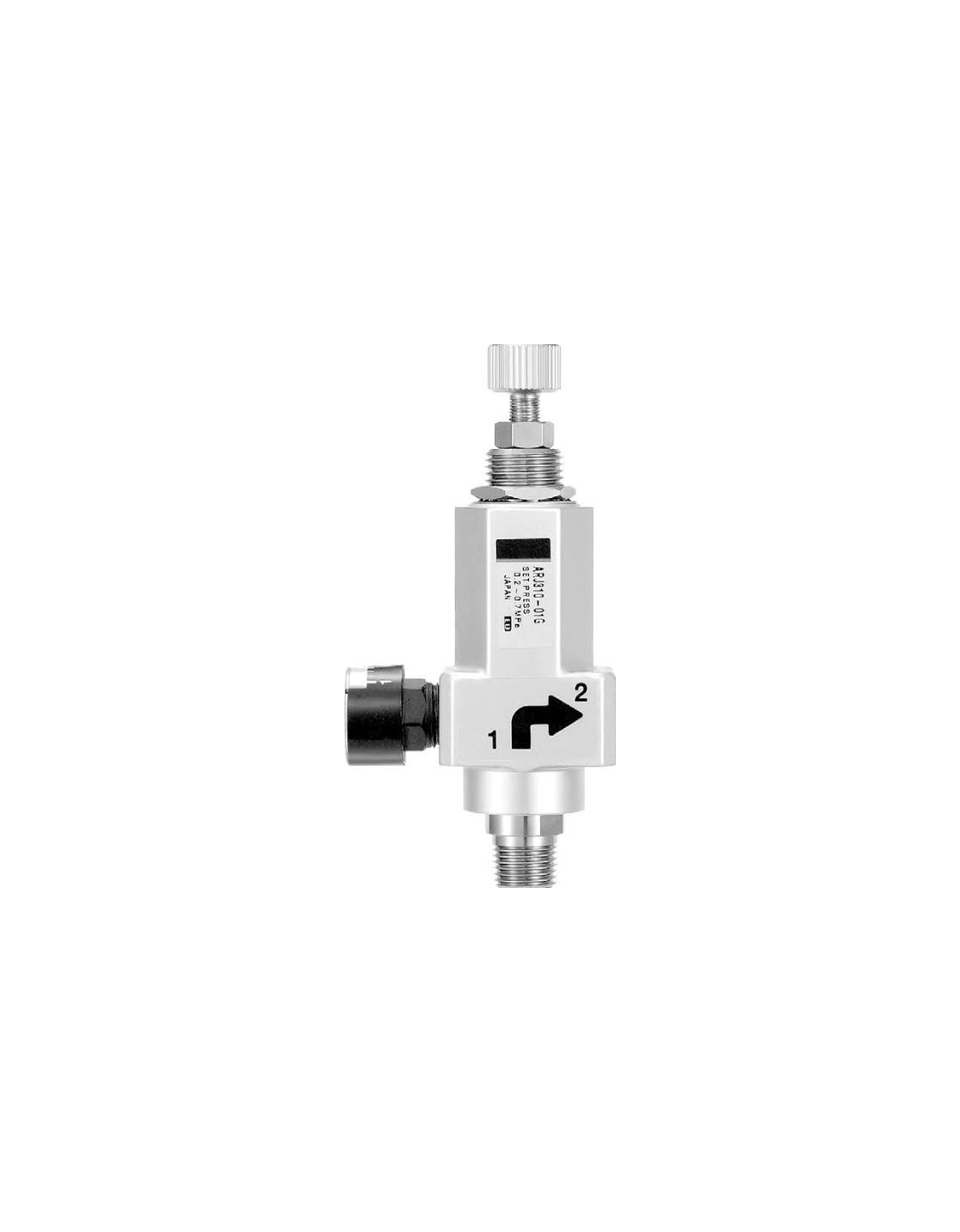

ARJ310-sarjan miniatyyripaineensäädin (suoraan paineentasaus)

Merkki:Richge Technologyn SOLH (睿其格科技)

Tuotteen yleiskatsaus

     SOLH ARJ310 -sarja on suoratoiminen kevennys, erittäin pienikokoinen tarkkuuspaineensäädin kapeisiin asennustiloihin ja matalavirtauspaineen säätöön. Sen kokonaismitat ja suorituskyky ovat täysin vaihdettavissa SMC ARJ310 alkuperäisten säätimien kanssa suoraan laitteiden vaihtoa varten.

Rakenne ja ydintoiminnot

     -- Rakenne: Suoratoiminen mäntä, jossa sisäänrakennettu paineilma

     --Kaksiporttiasettelu (IN / OUT); ylipaine poistuu automaattisesti sisäisen vapautuskanavan kautta

     -- Toiminto: Laske tuloilman painetta tasaisesti esiasetettuun lähtöarvoon, vaimentaa paineen vaihtelua ja tarjoaa ylipainesuojan

     - Integroitu muotoilu yhdellä kosketuksella työnnettävällä ulostulolla ja kahdella valinnaisella sisääntulokierteellä joustavaa johdotusta varten

Tekniset tiedot

     --Työväline: Puhdas ja yleinen teollisuuspaineilma

     --Max käyttöpaine: 0,8 MPa

     --Painepaine: 1,2 MPa

     -- Säädettävä painealue

     --Vakioalue: 0,2–0,7 MPa

     --Matalapaineinen versio: 0,05–0,2 MPa

     -- Ympäristön ja keskilämpötila: -5 ℃ ~ +60 ℃ (ei sisäistä jäätymistä)

     --Nettopaino: n. 65 g

     -- Rungon leveys: 18,5 mm, sopii tiheään jakotukien pinoamiseen

     -- Suojausluokka: IP65

Portin konfigurointi

Tuloportti (kaksi valittavaa tyyliä)

     --M5×0,8 sisäkierre

     --Rc1/8 ulkokierre

Ulostuloportti

     Rc1/8 naaraskierre integroidulla työntöliittimellä, yhteensopiva φ4/φ6 metristen letkujen, 5/32" & 1/4" keisarillisen letkun kanssa

Mittariportti

     Rc1/8 ulkokierre, vastaa G15-sarjan minipainemittareita

Mallikoodin määritelmä (esimerkki: ARJ310F-01-04)

     --ARJ310: Mini säätimen pohjasarja

     --F: Varustettu sisäänrakennetulla työntöliittimellä; jätetty pois täyskierteitetystä versiosta

     --01: Rc1/8 kierrestandardi

     --04: φ4-letkulle; 06 edustaa φ6-letkua

     --N01: NPT1/8-kierrevaihtoehto

Kuumat myyntimallit

     --ARJ310-01: Täyskierteinen versio ilman push-in-porttia

     --ARJ310F-01-04: Integroitu työntö φ4-letkulle

     --ARJ310F-01-06: Integroitu työntö φ6-letkulle

     --ARJ310F-N01-03: NPT1/8-kierretulo

Tuotteen ydinedut

     - Erittäin pieni kevyt rakenne: 65 g paino ja 18,5 mm kapea runko sopivat erittäin kompakteihin laiteasetelmiin

     --Kaksi tulokierrevaihtoehtoa (M5 / Rc1/8) erilaisten putkien asettelujen mukauttamiseen

     -- Tehdasasennettu työntöpistorasia poistaa ylimääräiset liittimet ja lyhentää kokoonpanoaikaa

     -- Sisäänrakennettu vapautusmekanismi vapauttaa automaattisesti ylipaineen vakaan lähtöpaineen saavuttamiseksi

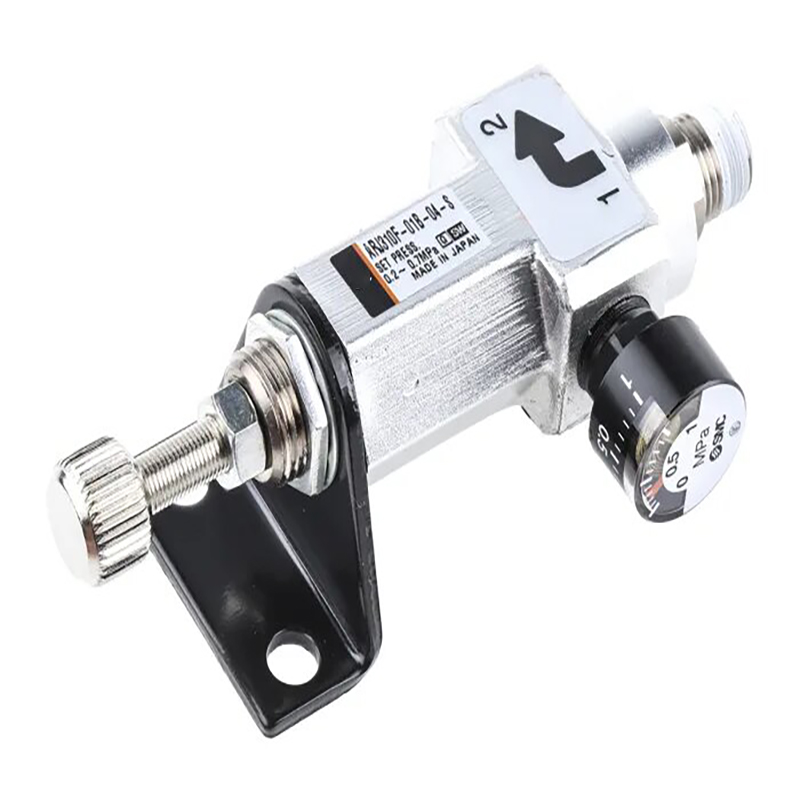

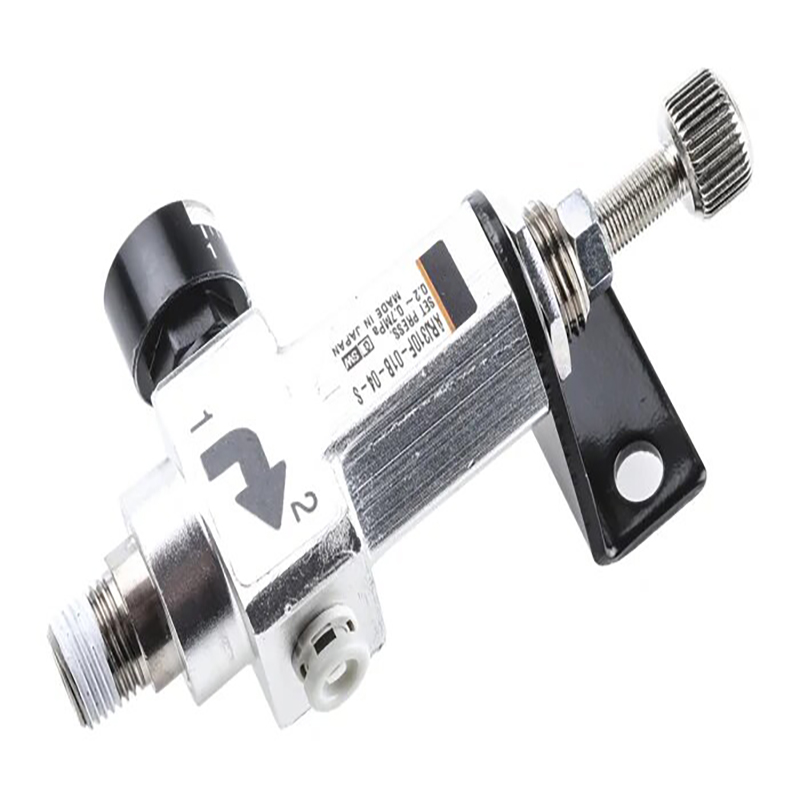

     --Tukee paneelin mutterin ja ulkoisen kannakkeen kaksoisasennustapoja

     -- Suoravaikutteinen rakenne mahdollistaa alhaisen käynnistyspaineen 0,05 MPa:iin asti

Tyypilliset sovellusskenaariot

     Miniilmasylinterit, pienet pneumaattiset tarttujat, tarkkuusilmapuhallussuuttimet Elektroniikkakokoonpano, lääkinnälliset laitteet, puolijohteiden tuotanto- ja tarkastuslaitteet Nesteenannostelijat, ilmavuotojen testauslaitteet Kompaktiautomaatiokoneet, venttiilisaarekkeet ja mini FRL-ilmankäsittelylaitteet

Mallin vertailu: ARJ310 VS ARJ210

Yhden lauseen yhteenveto

     ARJ310-kevennysminipainesäätimessä on erittäin pienikokoinen runko, kaksikierteinen sisääntulo, integroitu push-in-liitin ja korkea tarkkuus, mikä toimii optimaalisena paineensäätöratkaisuna pienivirtauksisille kompakteille pneumaattisille järjestelmille.
