ARM5-sarjan erittäin kompakti paineensäädin (ARM5S)

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

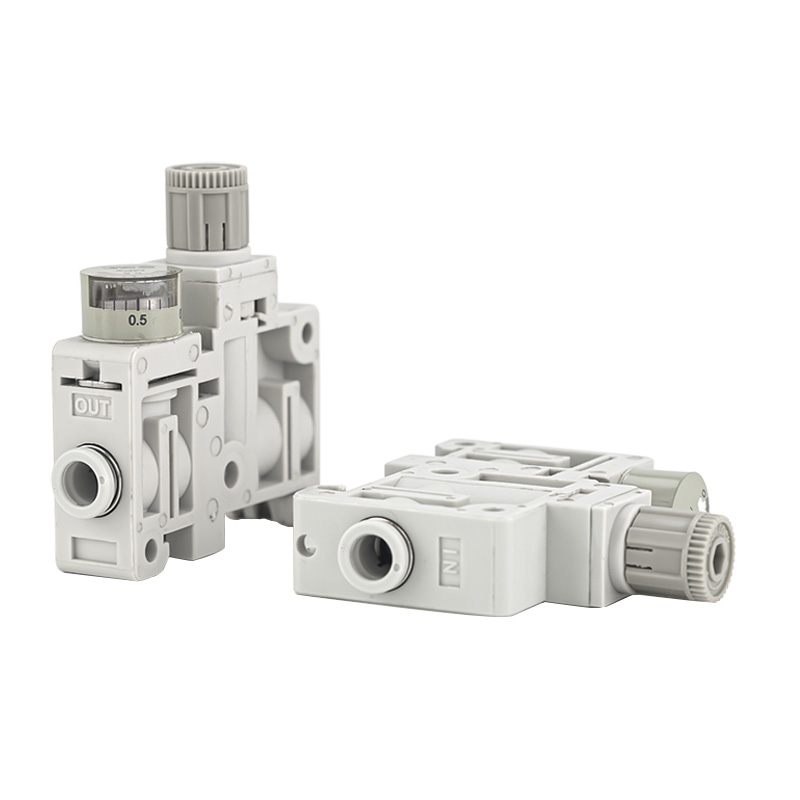

     ARM5 yhden säätimen malli ARM5S on 14 mm:n erittäin kapea suoratoiminen männän paineensäädin, jossa on sisäänrakennettu vakiovastavirtaustoiminto. Siinä on pienet mitat, valinnainen yksittäinen erillinen asennus tai jakosarjan pinottu kokoonpano, integroidut yhden kosketuksen push-in-liittimet ja erittäin tarkka painesäätö. Tämä minisäädin on räätälöity miniatyyri pneumaattisiin piireihin, joissa on tiukat tilarajoitusvaatimukset.

Rakenne ja toimintaperiaate

     · Suoravaikutteinen männän rakenne; kevennysversio vakiona, ei kevennysversio valinnainen

     · Normaali vastavirtausmalli mahdollistaa takaisinvirtauksen poistoaukosta tuloaukkoon

     · Integroidut työntöliittimet saatavana suorina ja kulmakappaleina φ4, φ6, 5/32" ja 1/4" putkille

     · Kaksi asennusratkaisua: suora paneeliasennus ja DIN-kiskoasennus

     · Erittäin kevyt runko, joka painaa vain 33 grammaa

Tärkeimmät ominaisuudet

     1. 14 mm:n erittäin kompakti kapea kotelo Rungon leveys on vain 14 mm, ja tilavuus on vähennetty 1/7:aan perinteisistä AR20-standardin säätimistä. Se sopii saumattomasti upotettuihin koneisiin, ohjauspaneeleihin ja pienikokoisiin jigiin.

     2. Erittäin tarkasti säädettävä paine Säädettävä painealue kattaa 0,05–0,7 MPa. Vakiovapautusmalli vapauttaa ylipaineen automaattisesti vakaan tehon saavuttamiseksi; valinnainen ilman kevennysmalli tarjoaa erinomaisen paineenkeston.

     3. Sisäänrakennettu vakiovastavirtaustoimintoSisäinen kanava avautuu automaattisesti, kun ulostulopaine ylittää tulopaineen. Se voidaan asentaa suoraan solenoidiventtiilien jälkeen yleisen ilmapiirin järjestelyn yksinkertaistamiseksi.

     4. Joustavat liittimet ja useat asennustavat Suorat ja kulmaliittimet ovat vaihdettavissa tulo- ja ulostuloportteihin. Säädin tukee suoraa kiinnitystä ja DIN-kiskoon pinoamista valinnaisella sivulle asennettavalla 0,8 MPa:n painemittarilla.

     5. Korroosionkestävä ja pitkä käyttöikä Yhdistetty hartsi- ja alumiiniseoskotelo kestää korroosiota. Sovellettava ympäristön lämpötila vaihtelee -5 ℃ - +60 ℃. Voiteluton toiminta takaa vakaan pitkän aikavälin pyöräilysuorituskyvyn.

Teknisten tietojen taulukko

Mallikoodin selitys

Esimerkki: ARM5SA-07-A

     · ARM5S: Yksi riippumaton sääntelyelin

     · A: DIN-kiskoon kiinnitys; B: Suora paneeliasennus

     · 07: Sovituskokoonpano (IN-suora + OUT-suora φ6-putkelle)

     · V: Varustettu sivupainemittarilla; tyhjä = ilman mittaria

Tyypilliset sovellusskenaariot

     Pienoisautomaatiolaitteet ja tarkkuusjigit 3C-elektroniikkaan, lääketieteellisiin laitteisiin ja pieniin robotteihin Laiteasettelut erittäin rajoitetulla asennustilalla Mikrovirtaustarkkuusohjaus: ilmapuhallus, tyhjiöimu, nesteen annostelu ja paikannustoiminto Monipiiriset jakotukin pinoamisjärjestelmät, jotka tukevat jopa 10 kytkettyä asemaa Sarja-asennus solenoidivirtausventtiilien taakse

Yhden lauseen yhteenveto

     ARM5S-minipainesäätimessä on 14 mm:n erittäin kapea mäntärakenne, vakiosuuntainen vastavirtausrakenne, integroidut työntöliittimet, yksi-/jakotukkikiinnitys ja vain 33 g:n kevyt runko, joka on ensisijainen ratkaisu mikrotarkkuuteen pneumaattiseen paineensäätimeen.Meta Title: ARM5S 14mm Ultra Compact Mini Pressure Regulator | Richge Technology Meta Kuvaus: Richge ARM5S miniatyyri pneumaattinen säädin, jossa normaali vastavirtaus, DIN-kiskoon jakotukin kiinnitys, kevyt 33g malli pienille tarkkuusautomaatiopiireille.
