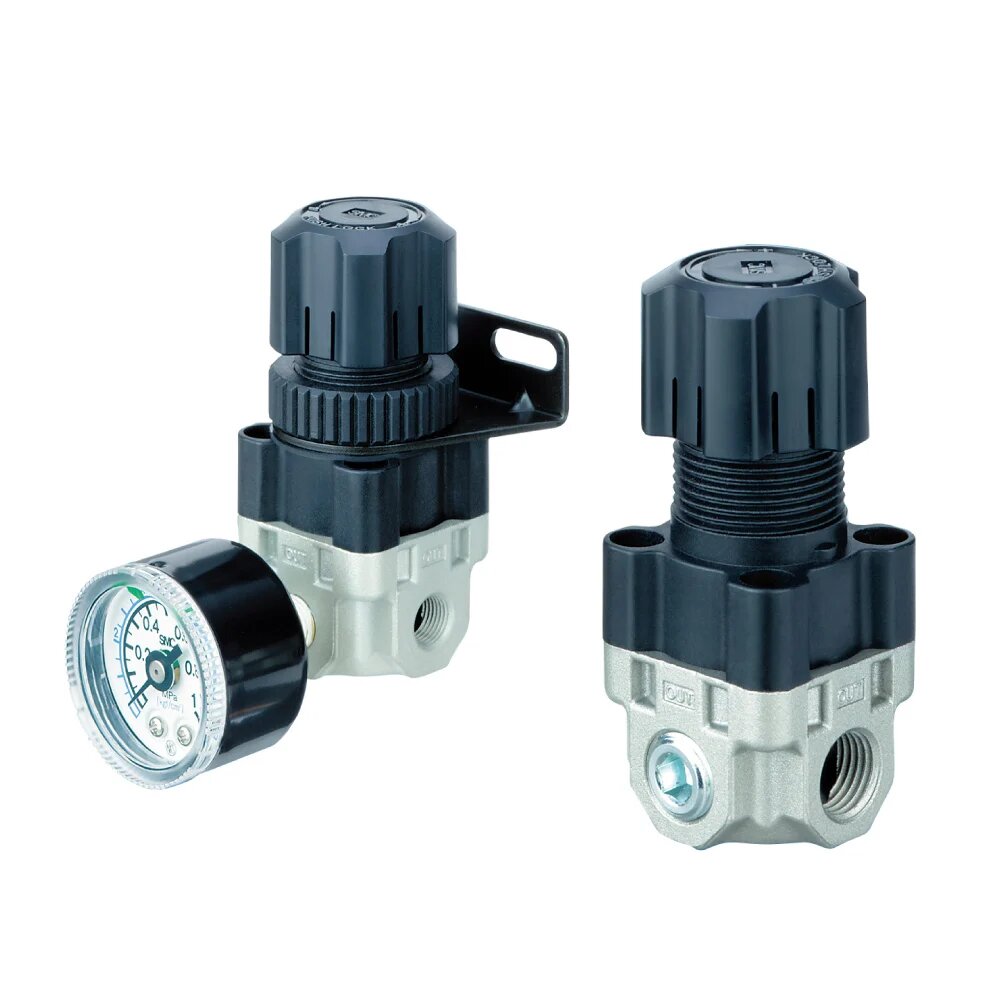

ARX-sarjan kompakti paineensäädin

Merkki:Richge Technologyn SOLH (睿其格科技)

Tuotteen sijoittelu

     ARX-sarja, jota hallitsee ARX20-malli, on minimännän kevennyssäädin, joka tukee enintään 2,0 MPa:n tulopainetta. Se on suunnattu kompakteihin laitteisiin, joissa on korkeapaineinen ilmansyöttö ja tarkat säätöskenaariot pienellä virtauksella, ja siinä on integroitu pieni koko, nolla jatkuva ilmanpoisto, suuri virtauskapasiteetti ja moniporttinen joustava putkisto.

Rakenne ja toimintaperiaate

     --Suoratoiminen mäntärakenne, jossa on sisäänrakennettu kevennystoiminto

     -- Suurin tulon työpaine saavuttaa 2,0 MPa, ylittää tavallisten AR-säätimien 1,0 MPa rajan

     -- Nolla tasainen ilmankulutus ilman jatkuvaa ilmanpoistoa

     --Yksi syöttöaukko ja kolme erillistä lähtöporttia monipuolista putkistoa varten

     - Pienoiskoko: 35 mm leveys, 80 mm pituus, nettopaino vain 110 g

Tärkeimmät ominaisuudet

1. Korkea tulopaineen vastus (ytimen etu)

     Suurin työpaine: 2,0 MPa; painepaine: 3,0 MPa. Saatavilla on kaksi säädettävää paineversiota: ARX20 0,05–0,85 MPa laajalle alueelle, ARX21 matalapaineiseen 0,05–0,30 MPa tarkkaan ohjaukseen.

2. Erittäin kompakti ja kevyt runko

    Kokonaiskoko 35 mm × 80 mm, paino vain 110 g, upotettu täydellisesti kapeisiin asennustiloihin ja integroituihin automaatiolaitteisiin.

3. Nolla ilmahäviö ja korkeampi virtausteho

     Nolla jatkuvaa ilmankulutusta takaa erinomaisen energiansäästön. Sen virtauskapasiteetti on kaksinkertainen verrattuna saman kokoluokan tavallisiin säätimiin.

4. Kolminkertaiset ulostuloportit joustavaa asettelua varten

     Kolme lähtöporttia tukevat monikanavaista kaasunjakelua, painemittarin asennusta tai tyhjän pistokkeen sulkemista. Rc1/8-mittarin portti on varattu, ja valinnainen asennusteline mahdollistaa monisuuntaisen asennuksen.

5. Vakaa ja huoltovapaa toiminta

     Käytettävä lämpötila-alue: -5℃ ~ +60℃. Automaattinen vapautus vapauttaa ylipaineen piirin suojaamiseksi. Voiteluton sisärakenne vähentää päivittäistä huoltotyötä.

Tekniset tiedot -taulukko

Mallikoodin selitys

Esimerkki: ARX20-01GB

     --ARX: Tuotesarjakoodi

     --20: Vakiopainealue; 21: Matala painealue

     --01: Portin koko 1/4"

     --G = G-kierre / N = Rc-kierre / F = NPT-kierre

     --B: Varustettu asennuskiinnikkeellä; P: Paneeliasennustyyppi

     --Suffiksi G: Mukana yhteensopiva painemittari

Tyypilliset sovellusskenaariot

     Pienet 2,0 MPa korkeapaineilmakompressorit Tarkat ilmanpuhallus- ja nesteenjakelulaitteet Sisäänrakennettu kompakti pneumaattinen automaatiokoneisto Korkeapaineilmatestauspiirit Laboratorioanalyysilaitteet, jotka vaativat nollavuotoa ja vakaan paineen.

Yhden lauseen yhteenveto

     Kompakti ARX-mäntäsäädin tukee 2,0 MPa:n korkeaa tulopainetta ilman ilmankulutusta, kolminkertaisia ​​lähtöportteja ja suurennettua virtausnopeutta, mikä on optimaalinen ratkaisu pienikokoiseen korkeapaineiseen matalavirtauspaineen säätöön.
