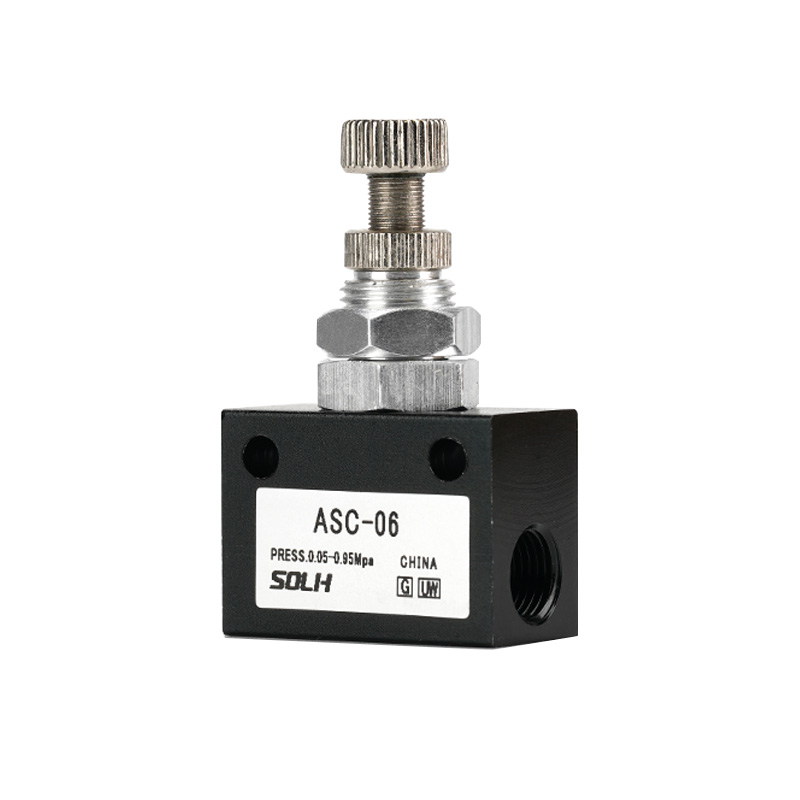

ASC-sarjan yksisuuntainen kaasuventtiili | Alumiiniseoksesta valmistettu in-line pneumaattinen nopeudensäätöventtiili

Tuotemerkki: SOLH by Richge Technology | Universaali AirTAC-vakiopaineilmavirtauksen säätöventtiili

1. Tuotteen yleiskatsaus

     SOLH ASC -sarja on akustannustehokas alumiiniseoksesta valmistettu yksisuuntainen kaasuventtiili laajalti otettu käyttöön Kiinan pneumaattisilla markkinoilla. Siinä on samat ydinpneumaattiset toiminnot kuin AS-sarjassa, mutta siinä on kestävämpi kierteinen linja-asennusrakenne, jossa on kokonaan alumiininen neliömäinen runko. Suunniteltu normaaliin sylinterin nopeuden säätöön, se toteuttaa vapaan ilman sisäänoton ja tarkan pakokaasun kuristuksen säädön. Kompaktin rakenteen, vakaan säädön ja yleisten kierreominaisuuksien ansiosta se on yleisin taloudellinen nopeudensäätöratkaisu yleisiin automatisoituihin pneumaattisiin piireihin.

2. Ydintoiminta (pakokaasun kuristusperiaate)

     ASC-venttiili noudattaa standardiapakokaasun kuristuksen ohjauslogiikka, luotettavin menetelmä pneumaattisen sylinterin nopeuden säätöön:

     • Eteenpäin ilmanotto (sylinterin jatke): Sisäänrakennettu takaiskuventtiili avautuu täysin mahdollistaen lähes esteettömän suoran ilmavirran ilman virtaushäviötä, mikä varmistaa nopean ja tasaisen sylinterin toiminnan.

     • Peruutus pakokaasu (sylinterin sisäänveto): Takaiskuventtiili sulkeutuu automaattisesti. Poistoilma kulkee tarkan neulaventtiilin läpi säädettävää kuristusta varten, mikä mahdollistaa tarkan sylinterin vetäytymisnopeuden säädön.

      •Ydinsovellus: Säädä tarkasti kaksitoimisten sylintereiden ulosveto- tai sisäänvetonopeus; pakopuolen kuristus on teollisissa skenaarioissa yleisimmin käytetty ja vakaa pneumaattinen nopeudensäätömenetelmä.

3. Mallin koodaussäännöt ja säikeen määritykset

     Koodausmuoto: ASC[kokosarja]-[kierteen kaliiperi]+[kierteen jälkiliite]

  3.1 Koon ja kaliiperin määritelmä

     • 100-sarja: 06 = G1/8 (PT1/8)

     • 200 sarja: 08 = G1/4 (PT1/4) | Yleisin valtavirran malli

     • 300 sarja: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Lankatyypin pääte

     • Tyhjä: Vakio PT kartiokierre (oletus)

     • G: Brittiläinen standardi G rinnakkaiskierre

     • T: NPT American standardi kartiokierre

4. Täyden sarjan vakiotiedot ja virtausparametrit

5. Tekniset ydinparametrit

6. Rakenteelliset ominaisuudet ja asennusohjeet

     • Integroitu alumiiniseoksesta valmistettu neliörunko: Kompakti ja kevyt rakenne, jolla on korkea rakenteellinen lujuus, ei helppo muotoilla. Täyskierteinen rivirakenne ilman sisäänrakennettuja työntöliitoksia, vaatii erilliset putkiliittimet putkien liittämiseen, vahva yhteensopivuus ja korkea kestävyys.

     • Tyhjennä virtaussuunnan tunnistus: Venttiilin runkoon merkitty vakiovirtausnuoli, joka osoittaa sylinterin puolelle (pakokaasun kuristussuunta), jotta vältetään käänteiset asennusvirheet ja varmistetaan oikea nopeudensäätölogiikka.

     • Lukittava tärinänvaimennussäätö: Varustettu yläsäätönupilla ja lukkomutterilla. Nopeusparametrin asettamisen jälkeen mutteri voidaan lukita laitteen tärinän aiheuttaman parametrien poikkeamisen estämiseksi, mikä ylläpitää pitkäaikaista vakaata toimintaa.

     • Monisuuntainen asennus: Tukee mielivaltaista kulma-asennusta ilman suuntarajoituksia, mukautuen erilaisiin monimutkaisiin putkilinjan asetteluympäristöihin paikan päällä.

     • Herkkä ja tarkka säätely: Tarkka neulaventtiilisydän varmistaa sujuvan portaaton nopeudensäädön, ratkaisee tehokkaasti sylinterin tärinän ja epävakaat nopeusongelmat.

7. Ydinvalintaero: ASC vs AS-sarja

8. Ammattilaisten valintaopas

     • Mikrosylinteri ja pienivirtauspiiri: ValitseASC100-06 (G1/8), sopii φ12–φ20 pienireikäisille sylintereille ja tarkkuuteen mikropneumaattiseen ohjaukseen.

     • Tavalliset tavalliset sylinterit (yleisin): ValitseASC200-08 (G1/4), yhteensopiva φ12–φ40 tavanomaisten sylinterien kanssa, soveltuu useimpiin automatisoituihin tuotantolinjoihin, pakkaus- ja kiinnityslaitteisiin.

     • Suurireikäinen sylinteri ja suuri virtausvaatimus: ValitseASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 ja sitä suuremmille suurireikäisille sylintereille ja nopeille raskaan kuormituksen pneumaattisille järjestelmille.

Yhden lauseen yhteenveto

     SOLH ASC -sarja on universaali alumiiniseoksesta kierretty yksisuuntainen pakokaasuventtiili, jossa on vapaa imu ja tarkka pakokaasun nopeuden säätö, lukittava tärinänvaimennusrakenne ja kustannustehokas suorituskyky. Se on ensisijainen taloudellinen nopeudensäätöventtiili standardin pneumaattisen sylinterin edestakaisin liikkein, ja se on laajalti yhteensopiva kotitalouksien AirTAC-pneumaattisten järjestelmien kanssa.
